塑料篮注塑成型模具及芯盒结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1151967
  • 塑料篮注塑成型模具及芯盒结构设计
  • 塑料篮注塑成型模具及芯盒结构设计
  • 塑料篮注塑成型模具及芯盒结构设计
  • 塑料篮注塑成型模具及芯盒结构设计
  • 塑料篮注塑成型模具及芯盒结构设计
  • 塑料篮注塑成型模具及芯盒结构设计
  • 塑料篮注塑成型模具及芯盒结构设计
  • 塑料篮注塑成型模具及芯盒结构设计

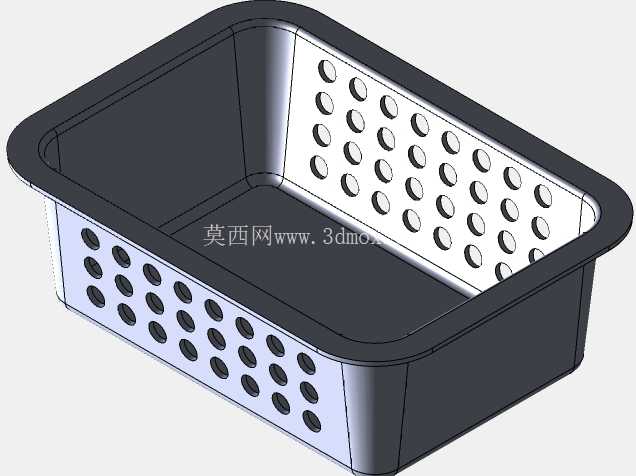

这套结构针对日常周转用镂空塑料篮的批量注塑生产开发,整套组件包含定模仁、动模框、两侧成型芯块以及篮体主体芯盒,覆盖了塑料篮从熔融料填充到冷却脱模全流程的成型需求。在生鲜分拣、工业小件周转、家用收纳等场景中,这类带密集镂空的塑料篮需求量极大,传统的单侧抽芯结构很难兼顾篮体侧壁网孔的成型精度和脱模顺畅度,这套结构采用双侧对向抽芯搭配主芯盒顶升的组合脱模逻辑,能有效避免网孔区域在脱模时出现拉毛、变形的问题。

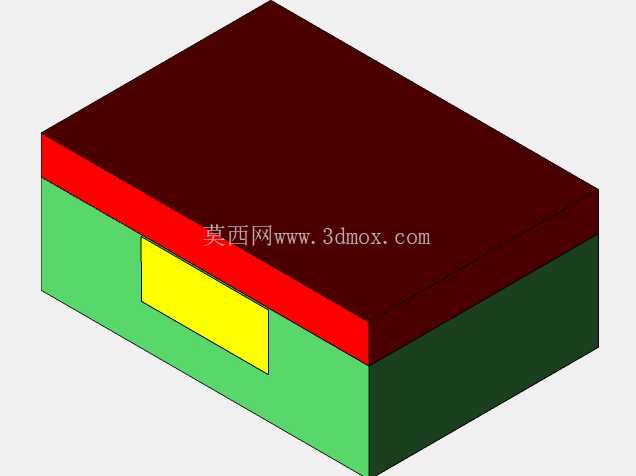

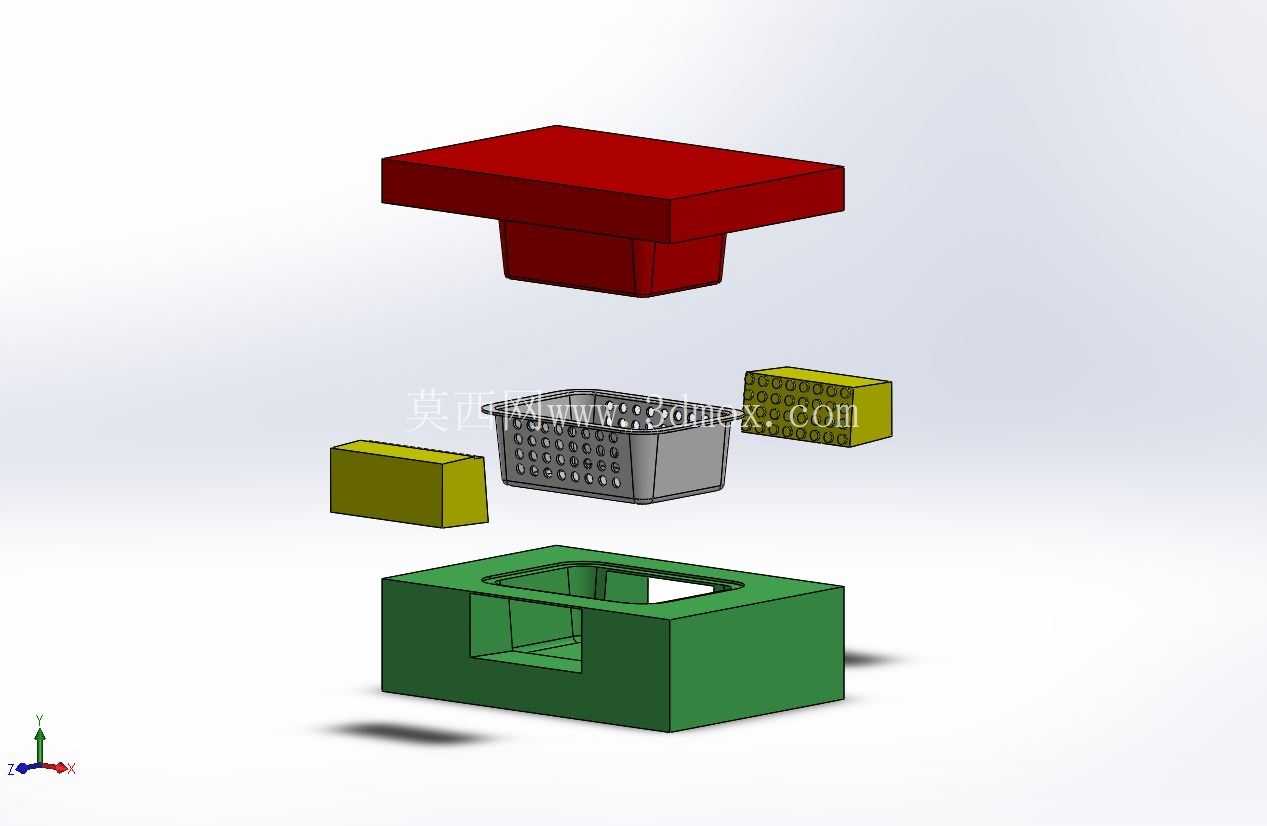

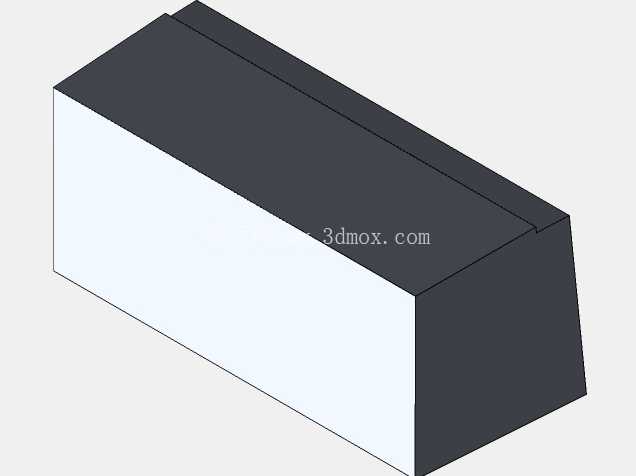

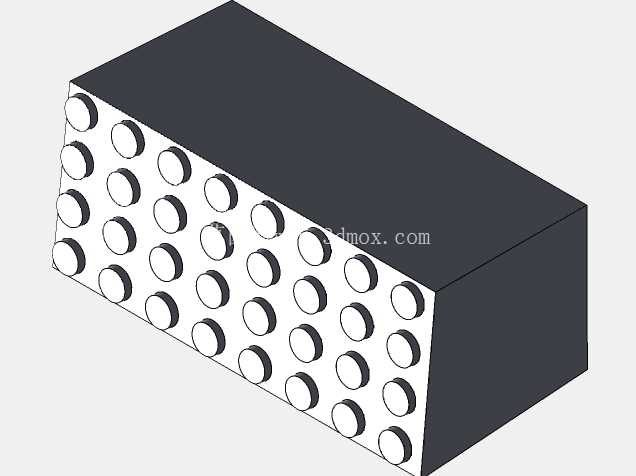

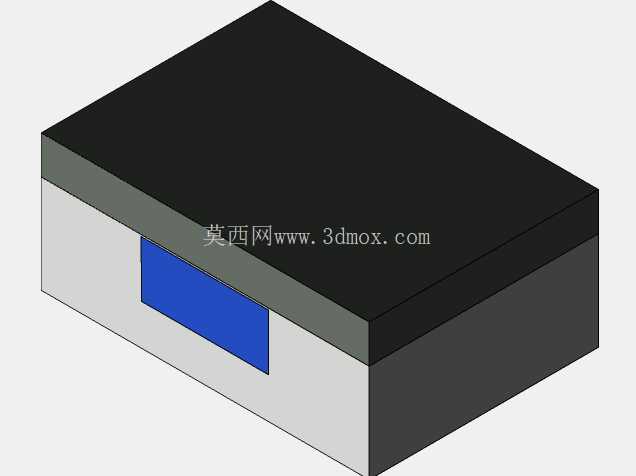

从结构布局来看,顶部红色部件为定模侧进料浇口套安装基座,直接对接注塑机射嘴,流道采用偏心点浇口设计,浇口位置选在篮体底部非外观面中心,熔融PP或PE料进入型腔后能沿着主芯盒表面均匀向四周扩散,减少熔接痕在篮体侧壁网孔区域的生成概率。两侧黄绿色块为侧向抽芯滑块,滑块表面加工有对应篮身侧网孔的成型凸台,滑块的滑动行程根据篮身侧壁的镂空深度预留1.2倍安全余量,避免合模时滑块与主芯盒发生干涉,抽芯动作通过注塑机侧的斜导柱驱动,无需额外增设液压抽芯油缸,能适配多数普通吨位的卧式注塑机安装,降低生产端的设备改造成本。

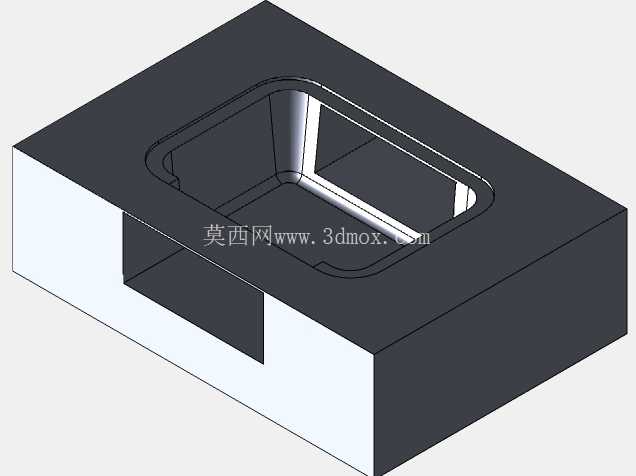

中间灰色部件为篮体成型的型腔镶件,表面密集的网格凸台直接成型篮身的镂空孔洞,镶件采用分体式拼接结构,单个网格凸台出现磨损时可单独更换对应镶块,无需整体报废型腔,大幅降低模具的后期维护成本。下方绿色部件为动模侧主芯盒,芯盒内部加工有与篮体内腔完全贴合的成型面,边缘设置了0.03mm的排气间隙,能在注塑填充过程中快速排出型腔内的空气,避免篮体边缘出现缺胶、烧焦的缺陷。芯盒底部设置有顶针板安装位,顶针排布避开篮体的加强筋位置,顶出力均匀分布在篮体底部的平整区域,防止顶出时篮体出现局部顶白、变形的问题。

安装边界方面,整套模具的模架尺寸适配200T级卧式注塑机的拉杆间距,定位圈直径采用行业通用的100mm标准尺寸,浇口套球面半径与常规注塑机射嘴匹配,无需额外定制连接配件。冷却水路采用分层排布设计,定模基座、侧抽芯滑块、主芯盒内均设置独立的循环水路,水路直径8mm,距离成型面的距离保持在15mm左右,能保证模温均匀控制在40-60摄氏度区间,缩短塑料件的冷却成型周期,同时减少因模温不均导致的篮体翘曲问题。合模导向采用四根导柱导向结构,导柱设置在动模侧,导套加装自润滑轴承,合模时的定位精度可控制在0.02mm以内,保证侧抽芯滑块与主芯盒的配合间隙均匀,避免长期生产后出现飞边过大的问题。

在实际生产调试中,这套结构的填充时间控制在1.5秒左右,保压压力根据塑料原料的熔融指数调整在60-80Bar区间,冷却时间约12秒,整个成型周期可控制在25秒以内,能满足大批量连续生产的效率要求。针对塑料篮边缘的圆角过渡区域,成型面做了抛光处理,表面粗糙度达到Ra0.8,既可以减少塑料件脱模时的阻力,也能保证成型后的塑料篮边缘光滑无毛刺,避免日常使用时划伤使用者。侧抽芯滑块的锁紧面采用7度斜度设计,合模后锁紧块能完全压紧滑块,承受注塑过程中的型腔内压力,避免滑块受料压后退导致篮体侧壁尺寸超差。
