80x80重型工业铝型材配套T型螺母

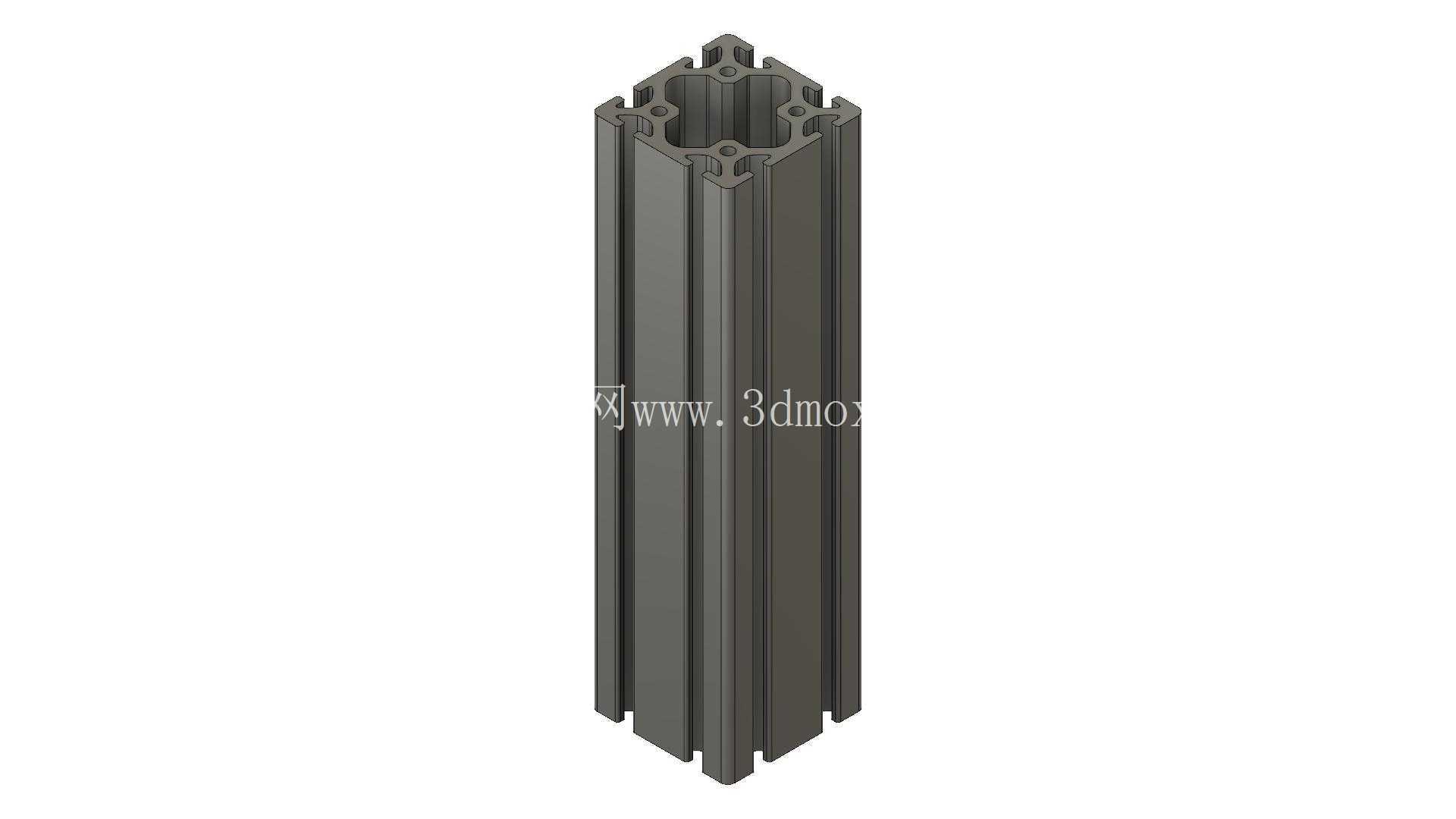

　　在自动化产线搭建、重型设备机架、安全防护围栏以及大型工作台的实际工程中，80系列重型铝型材一直承担着主承力梁的角色。这套三维结构完整还原了80x80规格重型铝型材及其配套8号槽用螺母的配合关系，建模时把型材截面的每一条T型槽、中心加强筋、端部安装孔位都按真实挤压截面做了还原，螺母则按照槽内滑动、旋紧锁紧的工作状态进行装配，方便结构工程师在做框架方案时直接调用、校核干涉。

　　从截面特征看，80x80重型铝型材外轮廓为正方形，四个侧面均开设通长T型槽，槽口宽度与槽腔尺寸对应8号螺母规格。型材内部并非实心，而是通过多道纵向加强筋把外框与中心腔体连成整体，这种挤压结构在保证抗弯、抗扭刚度的同时大幅降低自重，相比同尺寸焊接钢框架，装配不需要现场焊接、变形小、后期改线拆改也更灵活。配套的螺母为方形T型滑块结构，外形与型材槽腔间隙配合，可沿槽长方向任意滑入、调整位置，拧紧螺栓时螺母背面贴紧槽腔内侧台阶，形成可靠的轴向夹紧力。

　　实际选型时，这类重型型材多用于负载较大的工位：比如机器人底座周边的防护框架、长距离输送线的支撑立柱、大尺寸检测设备的龙门横梁，以及需要承载多块钣金门板、电气安装板的机柜骨架。设计思路上，先依据框架高度、跨度和顶部负载估算梁的挠度，80x80重型截面的惯性矩较大，单根立柱承受垂直载荷与侧向冲击的能力明显优于40系列轻型型材；螺母点位则按照连接件的分布预先排布，槽内多点锁紧可以把安装板、脚轮、蹄脚、铰链等附件牢牢固定在型材任意高度，避免在型材外壁打孔破坏防腐层。

　　安装边界方面，型材两端可根据需要切割成定尺长度，端面加工中心孔后配合端盖、地脚连接件或三维角件完成拼接；相邻型材垂直交接时，除了槽内螺母加螺栓的内置连接方式，也可在外侧加装强力角件，螺母在槽内的位置要避开内部加强筋交汇区域，保证螺栓有足够旋合长度。建模过程中特意保留了螺母与槽腔的配合间隙，装配时既能顺畅滑动，拧紧后又不会出现松旷，这一点在振动较大的设备旁尤为关键——长期运行下T型槽锁紧方式比自攻螺钉更耐反复拆装，维护时松开螺栓即可重新调整附件位置，无需在梁体上重新钻孔。

　　整套结构把型材挤压成型的工艺特征和紧固件的工作原理结合在一起，对于正在做非标设备框架布局、需要核对型材槽宽与螺母匹配关系、规划安装点位的工程师来说，能够直观呈现承力梁与紧固件的空间关系，减少二维图纸上容易遗漏的槽位干涉、螺母无法装入等问题，也为后续出工程图、统计型材下料长度和紧固件数量提供了清晰的三维依据。
