手动螺杆式台虎钳夹持工装结构设计

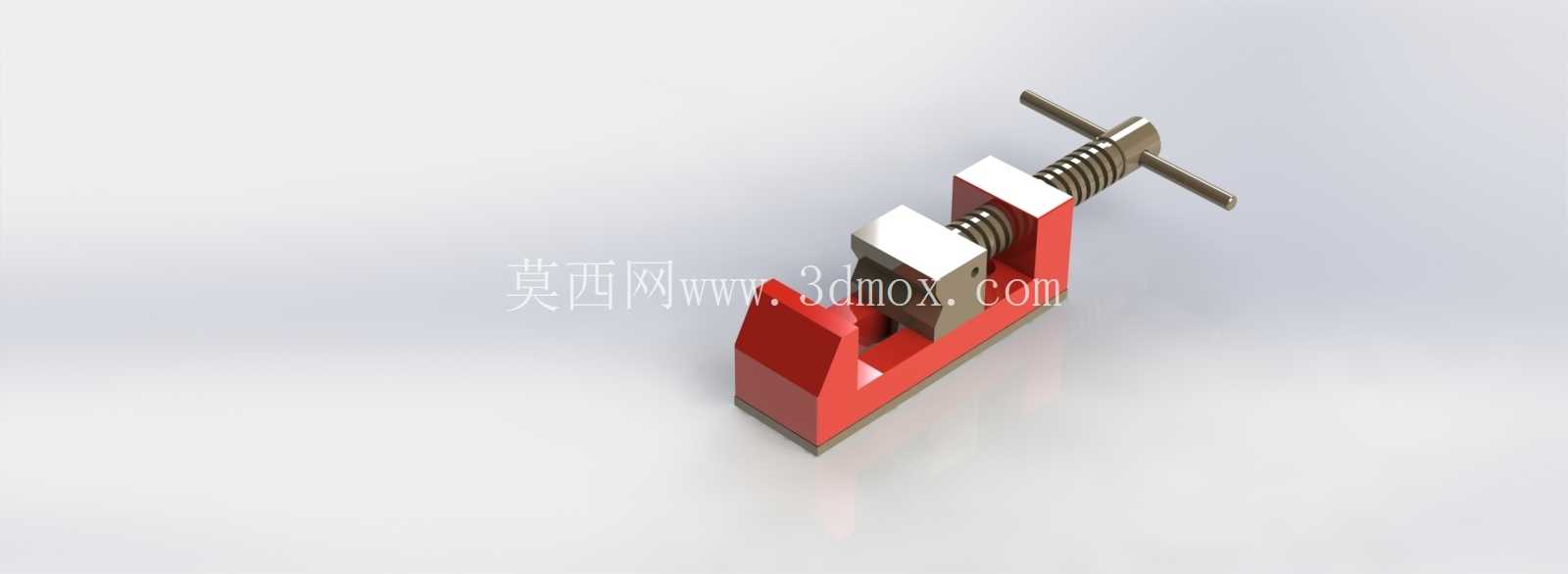

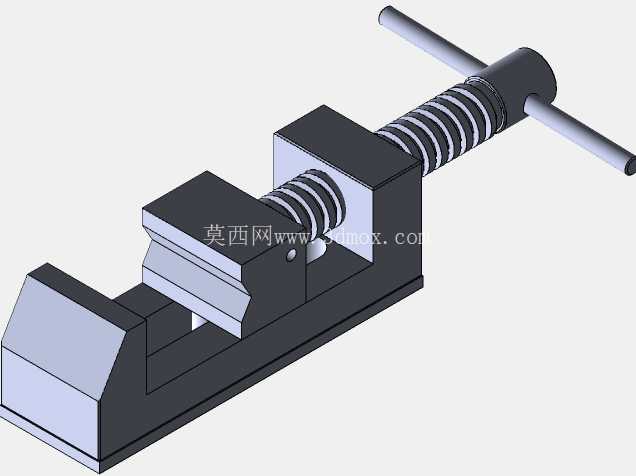

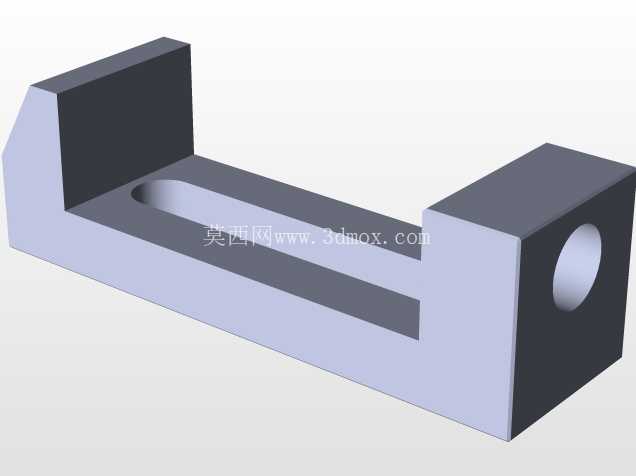

　　在常规金工实训、小型机加工工位、装配维修作业场景中，这类手动螺杆式虎钳是工位上最基础也最高频使用的夹持工装，几乎所有需要对工件进行锉削、锯切、錾削、小型零件打磨、钻孔定位、装配对位的工序，都需要依托虎钳完成工件的可靠固定，避免加工过程中工件位移导致的加工误差、操作安全隐患。从结构设计逻辑来看，这款虎钳采用固定钳身与活动钳身配合的经典布局，固定钳身作为整个工装的承载基座，底部预留了标准的工作台安装螺栓过孔，可适配多数常规钳工台的T型槽安装间距，安装时通过螺栓将固定钳身锁紧在工作台台面，确保重载夹持时整个工装不会出现移位、翘边问题。活动钳身的动力传递采用梯形螺杆传动结构，这类螺纹具备自锁特性，当操作人员转动摇臂带动螺杆进给，将活动钳身推至夹紧工件的位置后，即便受到加工过程中的振动、反向冲击力，钳身也不会自行松脱，无需额外增加锁止结构就能维持稳定的夹持力，梯形螺纹的传动效率适中，既不会因为传动比过小导致夹紧操作费力，也不会因为传动比过大导致夹紧行程过短，常规100mm开口行程的虎钳，摇臂转动圈数控制在合理区间，操作人员单手即可完成快速开合与夹紧操作。

　　钳口部分采用可拆卸式淬硬钢钳口板设计，钳口表面加工有交叉网纹，用来增加与工件接触面的摩擦力，针对不同材质的加工工件，还可以更换带软质垫层的钳口板，避免夹持表面精度要求较高的有色金属、精加工零件时夹伤工件表面；钳口板通过沉头螺钉固定在钳身上，长期使用出现磨损、崩齿后可以快速更换，无需更换整个钳身，降低工装的维护成本。螺杆尾部的摇臂采用穿杆式设计，摇臂杆可以在螺杆头部的通孔内自由滑动，需要大夹紧力时可以将摇臂杆滑至单侧，增大力臂长度，操作人员施加较小的力就能获得足够的夹持力矩，快速开合时可以将摇臂杆居中，双手配合快速转动螺杆，提升工件装夹的效率。

　　从安装边界尺寸来看，这类虎钳的整体宽度控制在适配常规钳工台操作范围，固定钳身底部的安装孔距符合通用工装安装标准，不需要对现有工作台进行额外改造即可完成安装；钳身的高度设计充分考虑操作人员的作业姿态，钳口工作面距离工作台面的高度适配多数操作人员坐姿、站姿操作时的手臂自然高度，减少长时间作业的疲劳感。在实际使用场景中，这类虎钳除了承担常规的工件夹持功能，还可以配合小型工装附件完成管材夹持、异形件定位、小型零件的折弯等辅助作业，固定钳身的平面部分还可以作为小型零件敲击、整形的基准面，拓展了工装的使用范围。

　　设计过程中需要重点关注螺杆与活动钳身的配合间隙，间隙过大会导致活动钳身进给过程中出现卡滞、夹持时钳口上翘，间隙过小则会导致滑动阻力过大，操作费力；同时固定钳身与活动钳身的配合导轨面需要设置合理的润滑储油结构，长期使用过程中定期加注润滑脂，减少导轨面的磨损，维持钳身进给的平顺性。钳身主体采用铸铁材质铸造而成，具备足够的刚性与减震性，加工过程中产生的振动可以通过铸铁钳身传递到工作台面被吸收，避免振动传导到工件上影响加工精度，铸铁材质的成本适中，铸造工艺成熟，适合批量生产这类通用工装。夹持力的设计范围覆盖多数小型零件加工的需求，常规手动操作下可以产生数千牛的夹持力，足以固定锯切、锉削、小型钻孔作业中的工件，不会因为常规加工力导致工件移位，同时夹持力上限不会过高，避免操作人员过度施加力导致螺杆变形、钳身断裂的问题。
