双向可倾式精密研磨虎钳结构设计

在精密磨床加工、小型零件精密修配、模具型芯型腔研磨工序中，常规平口钳仅能提供水平方向的夹持定位，遇到带斜面、斜孔、复合角度的小型零件时，往往需要搭配正弦规、角度块反复垫高调校，装夹效率低且角度累积误差难以控制，这款双向可倾斜精密研磨虎钳正是针对这类场景开发的专用夹持工装。

从实际使用场景来看，这类虎钳主要适配平面磨床、工具磨床的小型工件装夹，也可用于钳工台的手工精密研磨、小零件倒角修配、电火花加工的电极夹持，尤其适合加工尺寸不大、但存在两个方向倾斜角度要求的精密零件，比如小型模具镶件、精密仪表零件、微型液压阀阀芯、刀具夹持座等工件，无需多次拆装重新找正，就能完成两个正交方向的角度调整，大幅减少装夹找正的辅助时间。

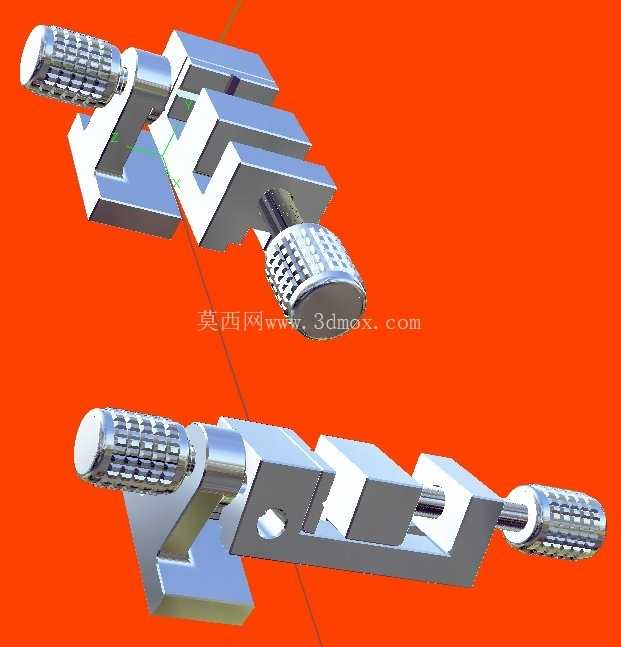

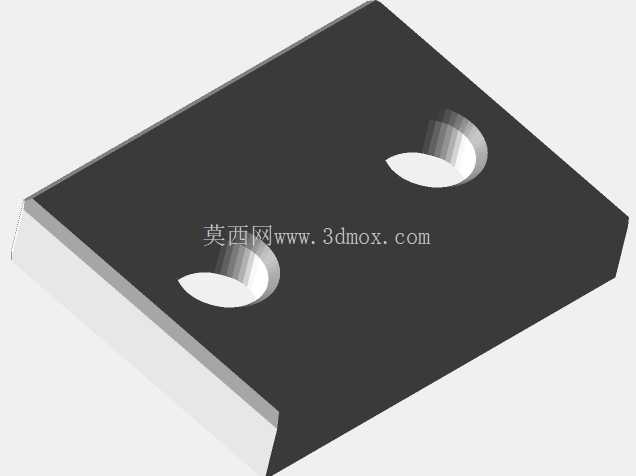

功能特性上，这款虎钳的核心优势是具备两个互相垂直方向的倾斜调节能力，区别于单方向可倾虎钳仅能绕单一转轴调整角度，它可以分别绕两个正交轴独立调整倾斜角度，两个方向的角度调节均带有精细的锁紧结构，调整到位后通过侧面的滚花锁紧旋钮完成固定，避免加工过程中出现角度偏移。钳身主体采用高碳钢整体加工，钳口部位经过淬火处理提升硬度与耐磨性，长期夹持硬质工件也不会出现钳口压痕变形，保证夹持精度的持久性。夹持进给采用细牙螺纹传动，进给平稳无窜动，滚花调节旋钮直接外露在钳身两端，无需额外扳手即可手动完成夹紧与松开操作，适合频繁换件的小批量精密加工场景。

设计思路上，这款虎钳没有采用复杂的蜗轮蜗杆角度调节结构，而是采用了圆弧面配合的角度调整结构，两个旋转轴的配合面均经过精密研磨，转动阻尼均匀，既不会出现调整时的卡顿，也不会因为间隙过大导致角度偏移。整体结构做了轻量化处理，整体尺寸紧凑，不会占用磨床工作台过多安装空间，底部为标准的平直安装面，可以直接通过压块固定在磨床工作台上，也可搭配标准的法兰接口安装在分度头、回转工作台上拓展使用。钳口的开口尺寸设计为1又3/4英寸，也就是约44.45毫米，足够覆盖绝大多数小型精密零件的夹持需求，同时不会因为开口过大导致钳身体积冗余。

安装边界方面，这款虎钳的底部安装面平面度控制在0.01毫米以内，两个方向的角度调节范围均覆盖常用的加工倾斜角度，调整时的角度刻度直接刻印在钳身的旋转基座上，刻度分辨率达到1度，配合百分表打表校正可以实现分级的角度精度控制。整体重量控制在合理范围，单人即可完成搬运与装夹，锁紧机构的受力点经过优化，锁紧时不会带动钳身产生角度偏移，保证调整好的角度在锁紧后不会出现走位。在实际使用中，这款虎钳的夹持面做了细密的防滑齿纹，但齿纹深度较浅，既可以保证夹持时的摩擦力，避免工件在研磨受力时出现滑移，也不会在工件表面留下过深的夹痕，减少后续的表面处理工作量。对于需要频繁调整复合角度的小型精密加工场景，这种双向可倾的结构相比传统平口钳加角度垫铁的装夹方式，角度重复定位精度更高，装夹效率可以提升数倍，同时也避免了多块角度块叠加带来的累积误差，能够稳定保证加工零件的角度公差要求。
