钣金折弯式设备控制单元防护壳体

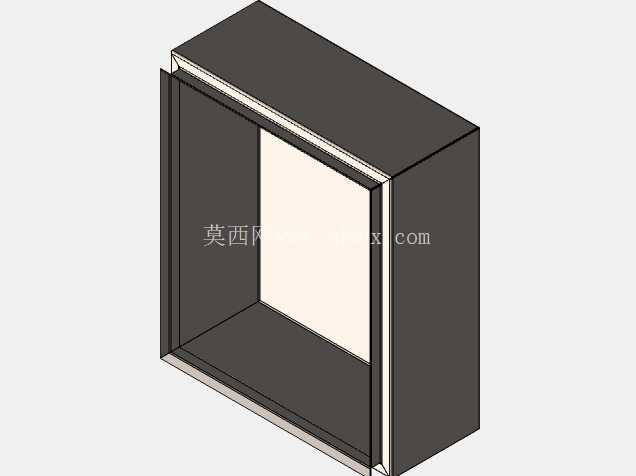

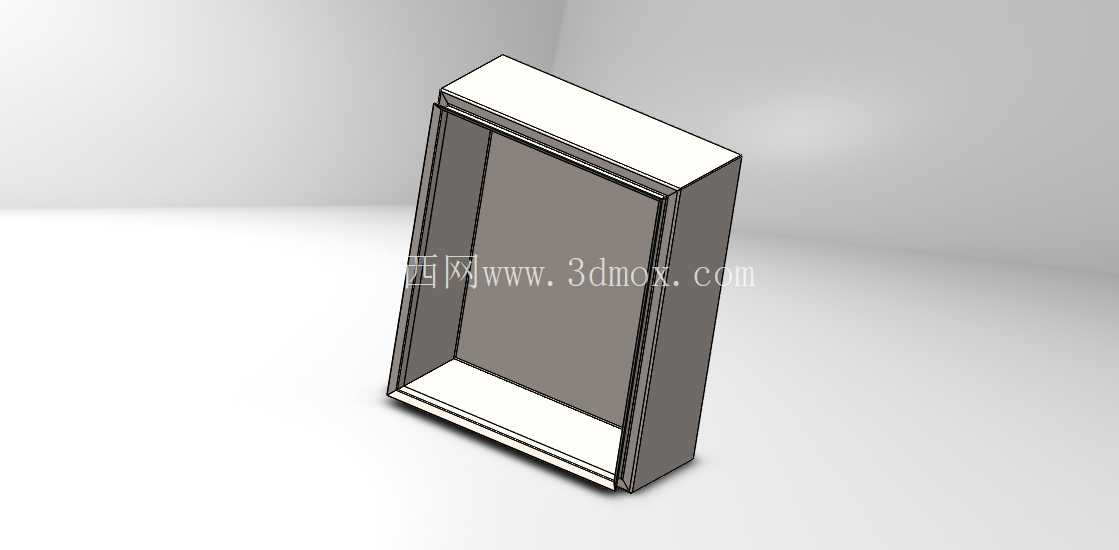

　　在工业现场的各类生产设备、流水线工位、分布式测控节点中，控制单元的防护一直是结构设计环节容易被忽略却直接影响设备运行稳定性的部分——不少现场的控制板卡、接线端子直接裸露在外，或是采用简易塑料壳包覆，在存在切削液飞溅、金属粉尘飘落、偶尔的工具磕碰的车间环境里，很容易出现短路、端子松动、板卡损坏的问题，这类钣金折弯成型的控制盒，正是针对这类场景设计的防护结构。从结构本身来看，整个壳体采用金属板材经数控切割后折弯成型，没有多余的拼接焊缝，整体刚性远优于薄塑料壳体，侧边的折边结构既做了安装导向，也能在盖板装配后形成弯折的密封缝隙，避免粉尘、液体直接从接缝处灌入壳体内部，正面预留的敞口区域可以根据实际需求嵌入操作面板、显示模块或是透明观察窗，不需要额外二次加工开孔，适配不同设备的控制界面布置需求。

　　设计这类壳体的时候，首先要考虑的是安装边界的适配性，壳体的进深、高度、宽度都可以根据内部容纳的控制元件尺寸调整，不需要拘泥于固定的规格，比如内部要安装小型PLC、接线端子排、开关电源的时候，可以适当加大进深尺寸，要是只安装几个按钮和指示灯，就可以压缩整体厚度，减少在设备表面的突出量，避免操作人员走动时磕碰。壳体的上下两端预留的平整安装面，可以直接通过螺栓固定在设备机架、墙面或是立式安装支架上，不需要额外设计安装挂耳，折边处的圆角处理也能避免安装过程中划伤操作人员的手部，或是刮破连接的线缆表皮。从实际使用的角度看，这类金属壳体本身还具备一定的电磁屏蔽效果，对于车间内存在变频器、伺服驱动器等强电磁干扰源的场景，金属壳体接地后可以有效减少外界电磁干扰对内部控制信号的影响，避免出现控制信号误触发、通讯数据丢包的问题，这是塑料材质的防护盒无法实现的特性。壳体的内部可以根据布线需求加装线槽安装位、导轨安装槽，直接卡装标准DIN导轨来固定端子、继电器等元件，不需要在壳体内壁额外焊接安装柱，折弯时预留的凸台结构就可以直接作为元件安装的支撑位，减少后续的加工工序。

　　在进行这类钣金壳体的三维建模时，需要提前核算板材折弯的扣除量，保证折边成型后各边的尺寸公差控制在合理范围内，避免出现盖板装配后缝隙过大、或是卡扣无法卡合的问题，同时转角处的工艺缺口要匹配所选板材的厚度，防止折弯时出现材料堆叠、开裂的情况。不同于一体压铸的密封壳体，这种折弯成型的结构加工门槛低，不需要开模，小批量定制的时候只需要调整切割和折弯的程序就可以快速生产，对于设备改型、非标自动化项目的快速交付非常友好，哪怕是单台设备的定制需求，也可以在短时间内加工出适配的防护壳体，不需要承担开模的成本和周期。

　　壳体表面可以根据使用场景做喷塑、镀锌或是喷漆处理，在潮湿、有腐蚀性气体的场景下选用镀锌板加工后做喷塑处理，就能满足长期使用的防腐需求，普通干燥的车间环境用冷轧板加工后做喷漆处理就可以达到足够的防护等级。在安装布局上，这类控制盒既可以嵌入式安装在设备的操作面板上，也可以壁挂式安装在设备侧面，还可以通过支架立式安装在流水线旁作为独立的操作控制箱，灵活适配不同的设备布局需求，内部预留的接地螺柱可以直接连接设备的接地系统，保证壳体的用电安全，避免内部元件漏电时壳体带电引发安全事故。很多现场改造的项目里，原有设备的控制单元老化需要替换，或是需要新增控制模块的时候，不需要重新设计整套设备的外壳，只需要根据新增元件的尺寸定制这类控制盒，固定在设备的空余位置就可以完成改造，大幅缩短现场改造的工期，也不需要破坏原有设备的结构完整性。
