300x200x100规格带盖电气控制箱体

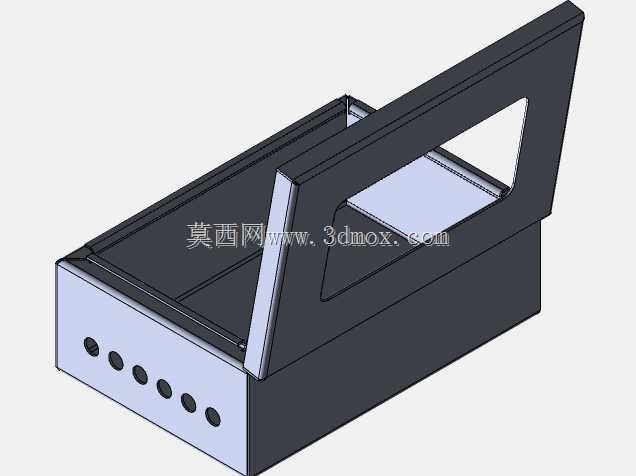

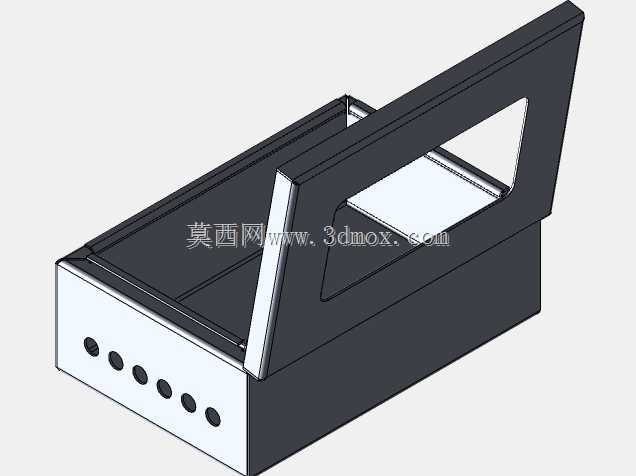

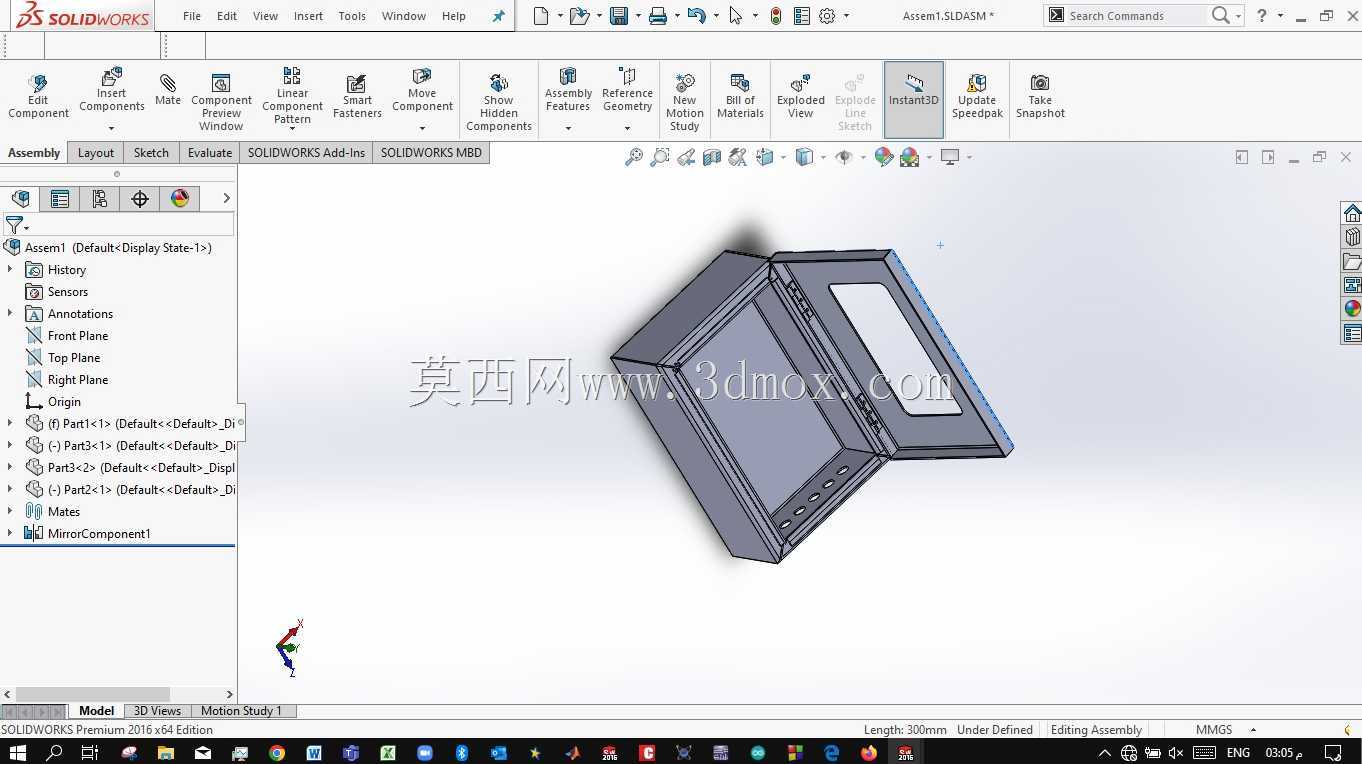

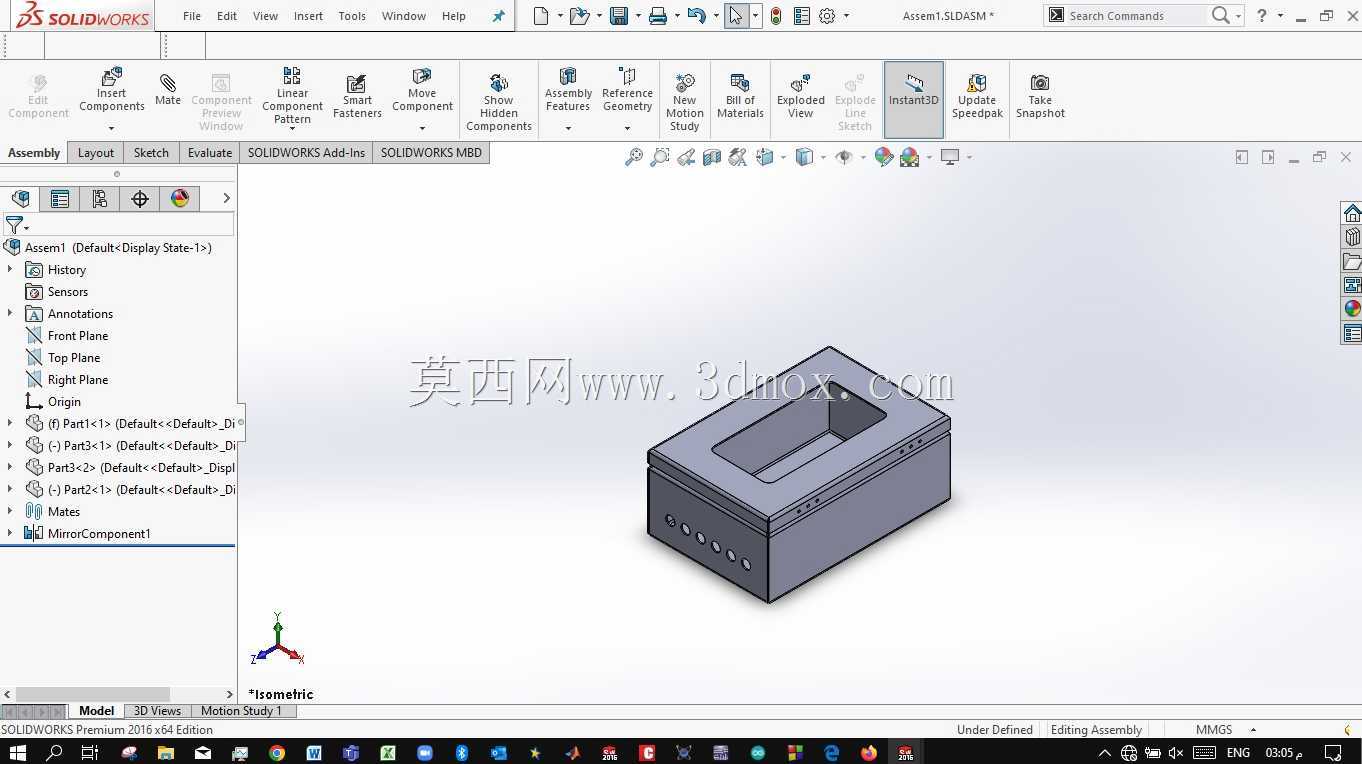

　　这款带盖控制箱体的尺寸设定为300x200x100，是现场电气布线、控制元件集成时常用的紧凑级安装载体，在小型单机设备、工位级电控改造、分布式IO站点搭建场景中适配性极强，既不会占用过多设备安装面空间，又能预留足够的内部走线与元件排布余量。从结构设计逻辑来看，箱体采用一体折弯成型的主体框架，侧壁预留的一排穿线孔位，是按照现场常规M12、M16格兰头的安装间距排布，施工时无需二次扩孔即可直接固定线缆接头，避免现场加工破坏箱体表面防腐层。上盖部分做了内嵌式视窗开口，这个设计并非装饰用途，日常巡检时无需打开箱盖，就能直接观察内部PLC指示灯、空开状态、端子排接线标识，大幅降低日常运维的开箱频次，也能减少开盖过程中灰尘、切削液溅入箱体内部的概率。

　　在实际安装边界处理上，箱体底部的四个固定沉孔位置，做了内凹的避让空间，固定螺丝的头部不会突出箱体内部平面，排布元件时不会出现螺丝头干涉导轨安装的问题，这是很多新手建模时容易忽略的细节——如果固定孔位没有做沉头避让，后期安装DIN导轨时要么需要额外垫高导轨，要么会出现导轨无法贴平箱体底面的情况，长期使用容易出现导轨变形、元件卡装松动的问题。箱体的盖体与主体的配合边做了外翻的折边结构，配合缝隙处形成类似迷宫密封的结构，即便没有加装密封胶条，也能阻挡大部分飞溅的切削液、粉尘从配合缝隙进入箱体内部，适配车间普通机加工工位、装配工位的使用环境，如果应用在多粉尘、高湿度的场景，还可以在折边处加装发泡密封胶条，进一步提升防护等级，不需要对箱体结构做二次修改。

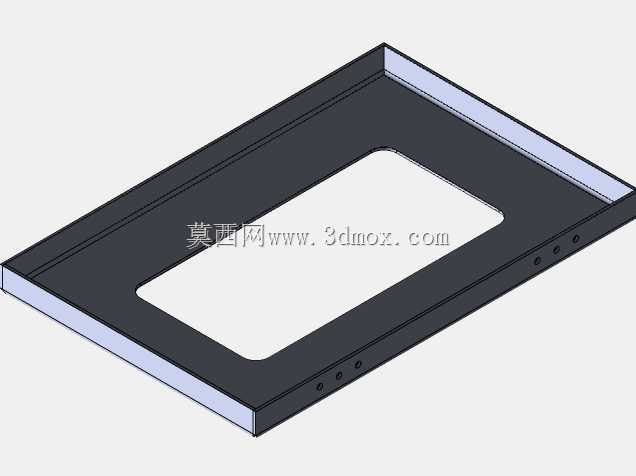

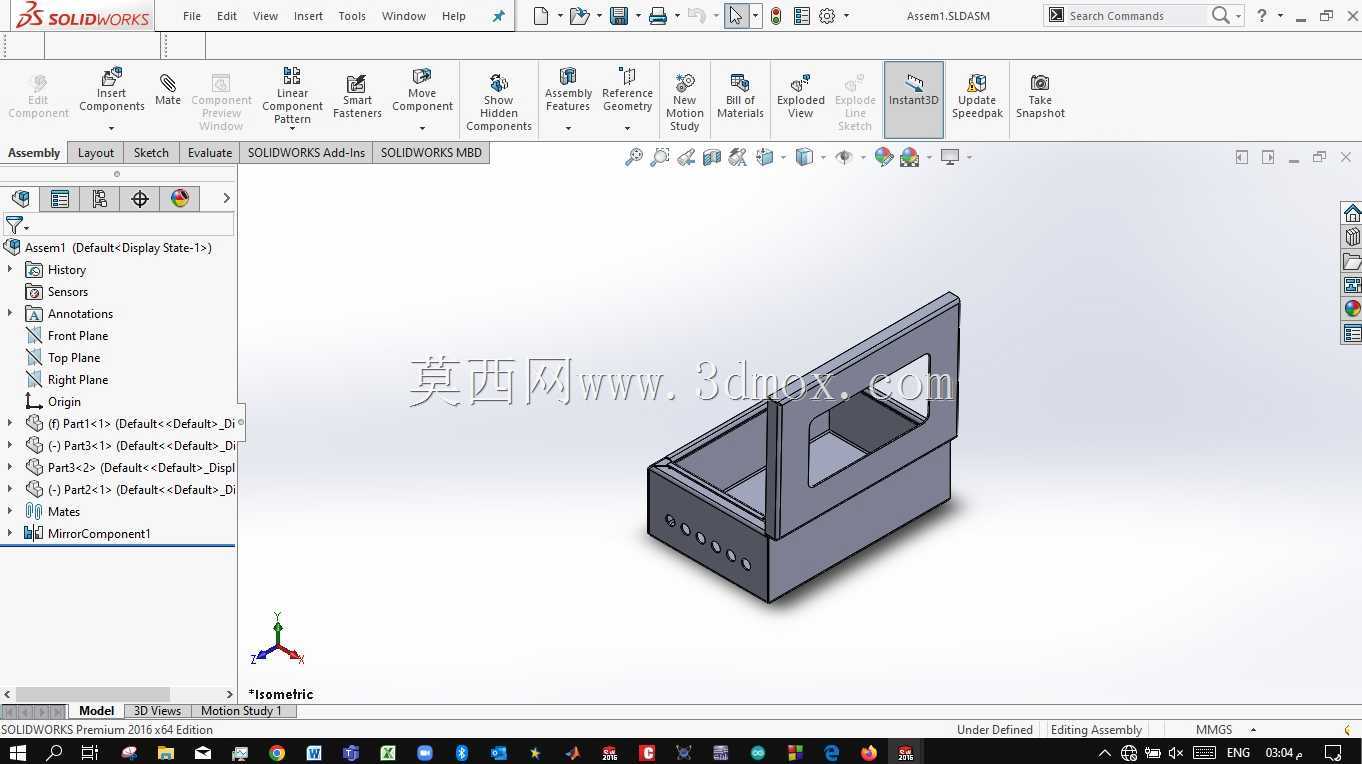

　　从内部空间排布来看，100mm的内部深度刚好可以容纳标准厚度的PLC主机、小型开关电源、接线端子排三层排布，200mm的宽度方向可以安装两根平行的35mm标准DIN导轨，导轨之间预留30mm的走线空间，强弱电线路可以分开两侧走线，避免信号干扰；300mm的长度方向可以根据元件尺寸灵活调整安装位置，比如在靠近穿线孔的一侧布置端子排，中间布置PLC主机与扩展模块，另一侧布置小型断路器、继电器，空间利用率可以达到85%以上，不会出现空间浪费或者元件挤装无法散热的问题。盖体的视窗位置刚好对应内部PLC的指示灯区域，视窗采用内嵌式安装结构，后期可以根据需求加装亚克力透明板，直接卡入视窗卡槽即可固定，不需要额外打螺丝固定，拆装非常方便。

　　在现场应用场景中，这类小尺寸控制箱常作为设备的副操作箱、远程IO站使用，比如安装在大型设备的操作工位旁，就近连接现场的传感器、执行元件，减少长距离布线的线缆成本，也能降低信号衰减的概率；也可以作为小型单机设备的主电控箱使用，比如小型皮带输送机、工位级检测工装、小型打孔设备的电控系统集成，整个箱体可以直接固定在设备机架的侧面或者支架上，不需要额外做大型安装底座。建模过程中对钣金折弯的内R角、折弯扣除量都做了符合实际加工工艺的设定，导出的工程图可以直接用于激光下料、折弯加工，不需要二次调整工艺参数，箱体的所有棱边都做了C0.5的倒角处理，避免加工和安装过程中锐边划伤施工人员，也能减少喷涂过程中出现的流挂、积漆问题。

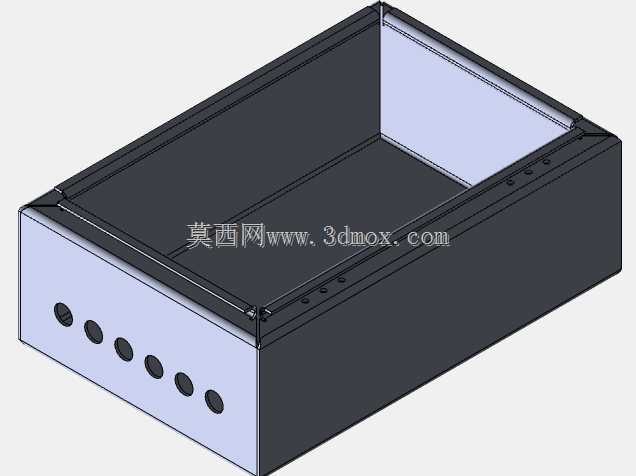

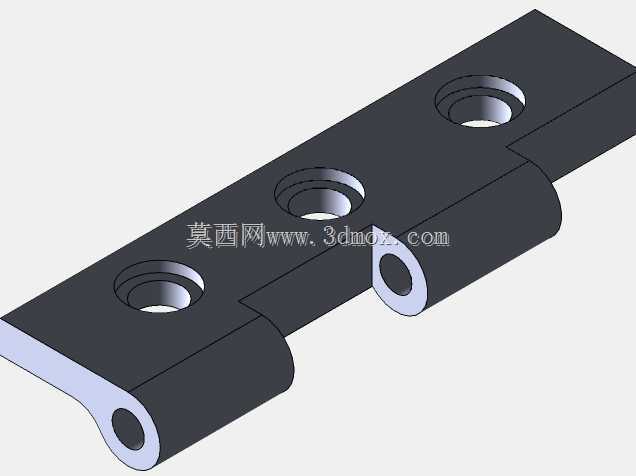

　　很多设计人员在做这类小型控制箱建模时，容易忽略穿线孔的位置与内部元件的对应关系，这款模型的穿线孔全部布置在箱体的下侧壁，符合电气施工的规范要求——线缆从下方进入箱体，即便线缆表面有凝露或者液体，也会顺着线缆流到箱体外部，不会顺着线缆流到内部元件上造成短路；同时孔位的高度距离箱体底面有15mm的距离，固定格兰头时螺母有足够的安装空间，不会和底面的固定螺丝、导轨安装位置产生干涉。盖体与箱体的连接采用侧边卡扣式结构预设，后期可以根据需求加装搭扣或者合页，模型上预留了对应的安装孔位，不需要二次打孔加工，整体结构完全符合钣金加工的工艺要求，没有出现无法落地加工的异形结构，所有折弯工序都可以在普通数控折弯机上一次完成，加工成本低，量产一致性好。
