小作坊摩托轮组调校作业工作台结构

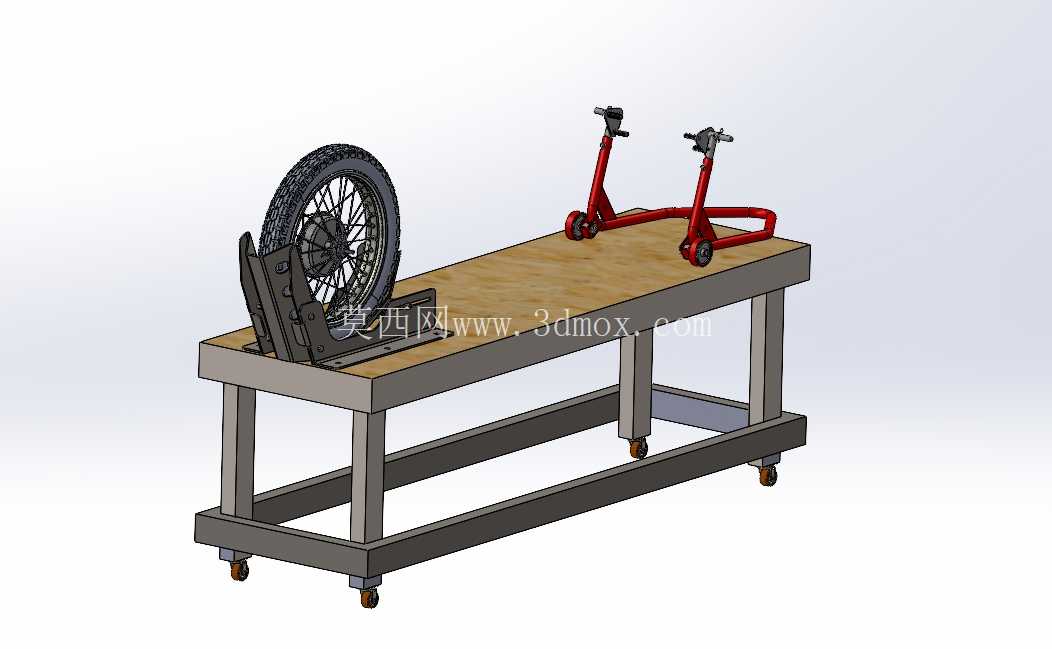

　　这套结构针对两轮车辆维修场景里的轮组校正、车架简易调校作业设计，适配个体维修门店、小型改装作坊的工位需求，解决常规维修场景里大尺寸校正设备占地大、成本高，小工位作业无固定装夹基准的痛点。整个作业主体采用双层方管焊接框架结构，上层台面铺设高密度耐磨木质工作台面，避免金属台面对轮组辐条、轮毂表面造成磕碰划伤，台面厚度预留40mm，可承受轮组装夹时的径向掰动载荷，不会出现台面凹陷变形的问题。下层框架设置横向加强梁，既可以放置常用的调校工具、辐条扳手、百分表座等辅具，也能提升整体框架的抗扭刚度，避免装夹轮组施加校正力时框架出现侧倾形变。

　　底部四个角安装带刹车的万向脚轮，单轮额定载荷满足整台设备加上轮组、工具的总承重需求，脚轮刹车采用踏板式结构，作业时踩下即可锁定工位位置，需要调整工位布局时可以轻松推移，不需要额外吊装搬运，适配小作坊内灵活调整工位的使用需求。台面上集成的轮组装夹支座采用可调节间距设计，支座上开设多组定位孔，可以适配不同直径的摩托车前轮、后轮装夹，装夹时轮轴可以直接卡入支座的U型定位槽内，不需要额外拆卸轮组上的刹车盘、链轮附件，减少拆装工序。装夹支座的立板上预留百分表安装位，校正轮组径向跳动、端面跳动时可以直接固定表座，不需要额外搭建表架，保证测量基准与装夹基准统一，减少测量误差。

　　台面上配套的小型红色双支架结构，是针对车把转向组件调校设计的辅助支撑，调校车把变形、转向柱同轴度时，可以将前叉总成放置在两个支架的V型槽内，转动车把即可检测转向阻尼、柱体弯曲度，两个支架的间距可以沿台面上的T型槽滑动调整，适配不同长度的前叉总成。整个工作台的台面高度设置在符合人体站立作业的舒适区间，作业人员不需要弯腰或者抬臂过高即可完成轮组辐条调整、车把校正的全部操作，降低长时间作业的疲劳感。框架的焊接位置全部做打磨去毛刺处理，边角做圆弧过渡，避免作业时剐蹭操作人员衣物或者皮肤。上层台面的边缘没有突出的尖锐棱角，木质台面与金属框架采用沉头螺丝固定，螺丝顶面低于台面表面，不会刮伤放置在台面上的零部件。

　　设计时充分考虑小作坊的作业习惯，没有设置复杂的电动、液压驱动结构，全部采用纯机械装夹定位，不需要外接电源气源即可完成全部调校作业，降低设备的使用门槛与维护成本，即使没有配套动力气源的小型门店也可以直接投入使用。装夹支座的定位槽做了淬火硬化处理，长期承受轮轴的挤压摩擦也不会出现凹槽变形，保证装夹定位精度长期稳定，不会因为磨损出现轮组装夹倾斜，导致校正数据失准。脚轮的安装位置向内缩进框架边缘50mm，避免推移设备时脚轮碰撞到地面的障碍物或者操作人员的脚，提升推移过程的安全性。下层框架的横梁距离地面预留足够高度，方便日常清扫地面时扫帚、拖把可以伸入框架下方，不会出现卫生清理死角。整个结构的所有外露金属件都做了防锈喷涂处理，适配维修车间内油污、水渍较多的使用环境，不会因为长期接触油污、清洗液出现表层锈蚀，延长设备的实际使用寿命。
