机加工工装夹紧用机用虎钳结构设计

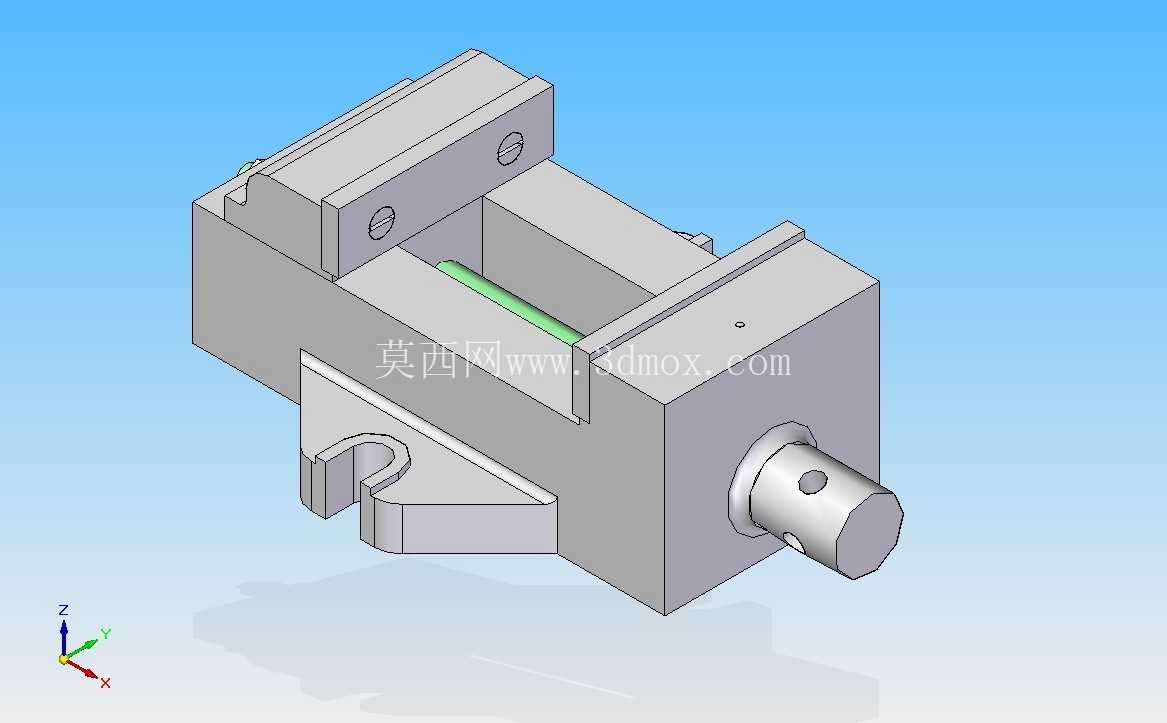

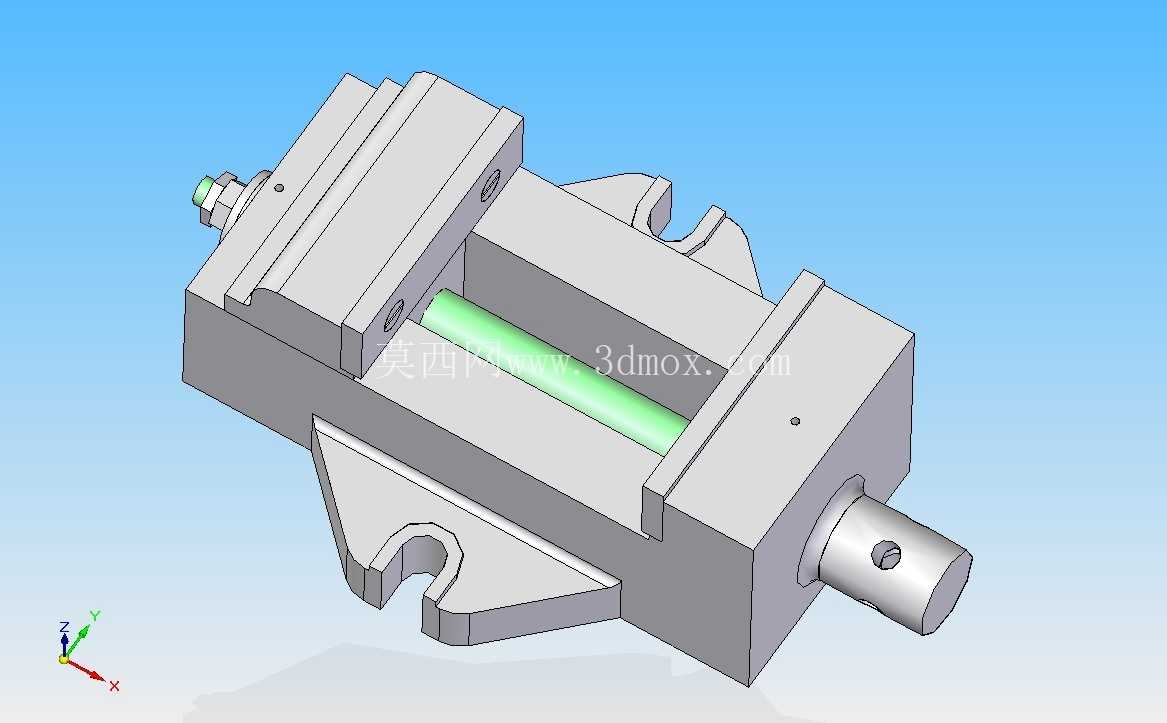

　　在常规金属切削加工场景里，不管是立式铣床、台式钻床还是小型刨床的工位上，机用虎钳都是出镜率极高的基础工装，它的核心作用是把待加工的毛坯或者半成品工件牢牢固定在机床工作台的指定位置，避免加工过程中工件受切削力作用发生位移、窜动甚至飞出，直接关系到加工精度的稳定性和现场操作的安全性。这款虎钳采用了最经典的丝杠螺母传动结构，整体为铸铁材质的基体保证了足够的刚性，固定钳身和活动钳身的配合面经过精密刮研，保证钳口开合过程中的平行度偏差控制在极小范围内，避免装夹长条形工件时出现歪夹、夹偏的问题。从结构设计逻辑来看，固定钳身底部设置了和机床工作台T型槽匹配的安装凸缘，安装时可以通过T型螺栓直接固定在工作台面上，安装边界的尺寸适配绝大多数中小型机床的工作台槽距，不需要额外制作过渡转接板，能大幅缩短工装准备的时间。活动钳身和丝杠的连接采用了浮动式结构，丝杠转动带动活动钳身沿导轨方向做直线进给，这种结构可以抵消一部分丝杠同轴度偏差带来的运动卡滞，即使在频繁开合装夹的工况下也能保持顺畅的操作手感，不会出现咬死、卡顿的问题。

　　钳口部分设计了可更换的硬质钳口板，钳口板表面加工有交叉的防滑齿纹，装夹毛坯件时能提供足够的摩擦力，避免工件受切削力打滑；如果需要装夹已加工的光洁表面，也可以更换为带铜垫或者软质材质的钳口板，防止夹伤工件已加工表面，适配不同加工阶段的装夹需求。丝杠的端部设计了方头结构，可以配合标准的加力杆进行夹紧操作，针对不同材质的工件可以控制夹紧力的大小，装夹铝件、铜件等软质金属时不需要过大的夹紧力就能固定牢靠，装夹钢件、铸铁件等硬质工件时可以通过加力杆施加更大的夹紧力，抵消大切深铣削带来的切削冲击力。

　　从实际使用的场景来看，这款虎钳除了常规的平面铣削、钻孔、攻丝作业外，配合角度垫铁或者回转底座还可以完成斜面、斜孔的加工装夹，不需要复杂的专用夹具就能完成多数常规零件的装夹需求，是单件小批量加工、机修车间、实训教学场景里必不可少的基础工装。在设计过程中，导轨部分的间隙调整结构也做了针对性优化，通过斜镶条结构可以调整活动钳身和固定钳身导轨之间的配合间隙，长期使用出现磨损后只需要调整镶条的压紧螺钉就能恢复配合精度，不需要整体刮研导轨或者更换零件，大幅降低了后期维护的成本。

　　整体的外形尺寸控制在中小型工装的范畴内，既可以满足最大150毫米宽度工件的装夹需求，本身的重量也控制在单人可以搬运的范围内，不需要借助起重设备就能完成工位间的转移，适配多机床轮换使用的灵活生产场景。钳身的排屑结构也做了细节处理，导轨面设计了向内倾斜的排屑斜面，加工产生的铁屑不会堆积在导轨配合面内，日常清理只需要用毛刷清扫就能把铁屑从排屑槽清理出去，避免铁屑进入导轨配合面造成磨损，延长工装的使用寿命。丝杠部分配备了防尘挡片，能阻挡大部分切削液和铁屑进入丝杠螺母的配合腔，减少丝杠螺纹的磨损，长期使用也能保持传动精度。从结构建模的角度来看，所有配合面的尺寸公差、形位公差都按照实际工装的加工要求做了对应设置，固定钳身和活动钳身的导轨配合、丝杠和螺母的螺纹配合、钳口板的安装定位都符合实际加工的装配逻辑，不存在干涉或者无法装配的结构问题，不管是用于工装设计参考还是教学演示都能还原真实机用虎钳的结构特点。
