双工位精密V型夹紧工装夹具结构

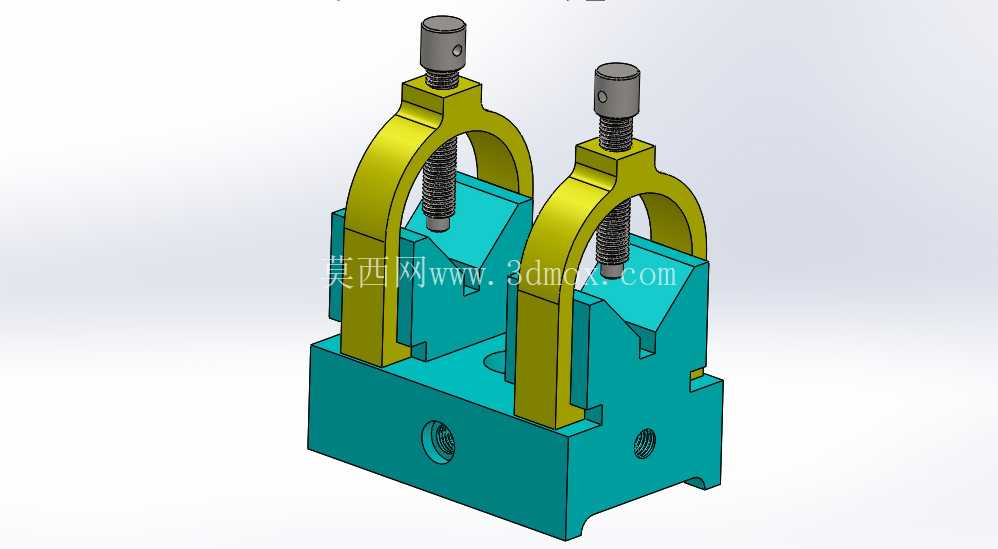

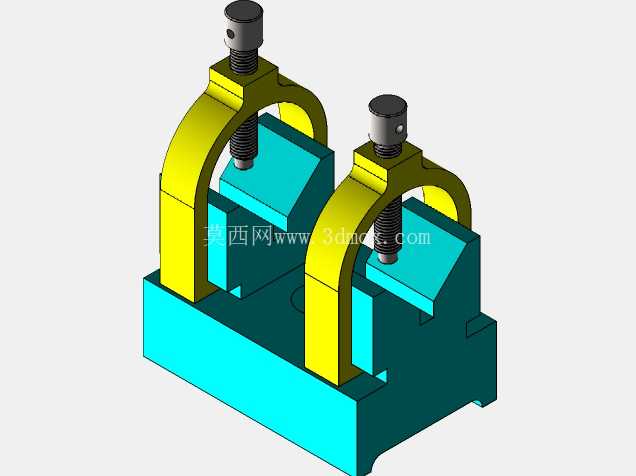

　　在常规机械加工车间的工序流转里，圆形坯料的装夹定位一直是钻削、铣削工序里容易被忽略却直接影响加工精度的环节，这套双工位V型夹紧结构，正是针对小规格圆轴、圆坯类零件的快速装夹需求设计，可同时完成两件同规格工件的定位夹紧，适配小批量多工序的周转加工场景。从实际应用场景来看，这类夹具常布置在台式钻床、小型立式铣床的工作台面，也可作为检验工位的定位工装，用于检测圆类零件的径向圆跳动、外圆尺寸一致性，相比通用平口钳，V型定位面自带对中特性，无需反复找正工件中心，能大幅缩短单件装夹的辅助时间。

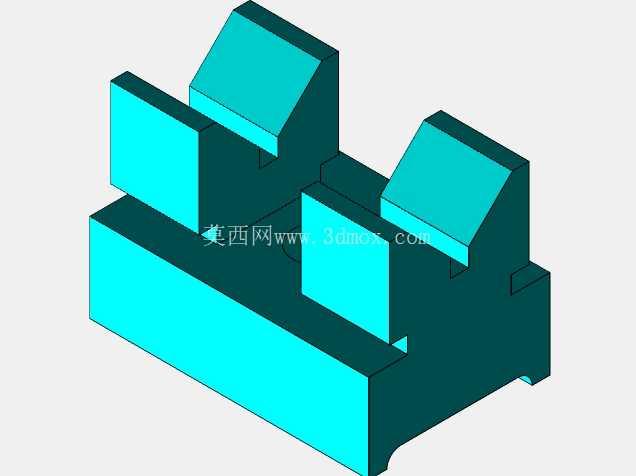

　　整套夹具的底座为整体式箱型结构，底部预留的安装孔可直接通过T型螺栓固定在机床工作台上，底座两侧的螺纹孔为侧向定位销安装位，可根据工件长度加装挡料定位钉，实现工件轴向位置的快速限定，避免加工过程中工件轴向窜动。两个独立的V型座直接集成在底座上表面，V型开口角度采用通用90度设计，可适配一定直径范围内的圆形工件，V型面的开口深度经过核算，保证工件装夹后中心高度处于合适的加工区间，避免刀具伸出过长引发的振刀问题。

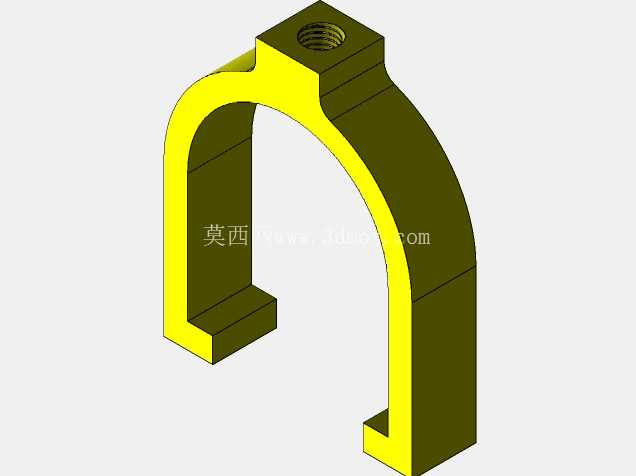

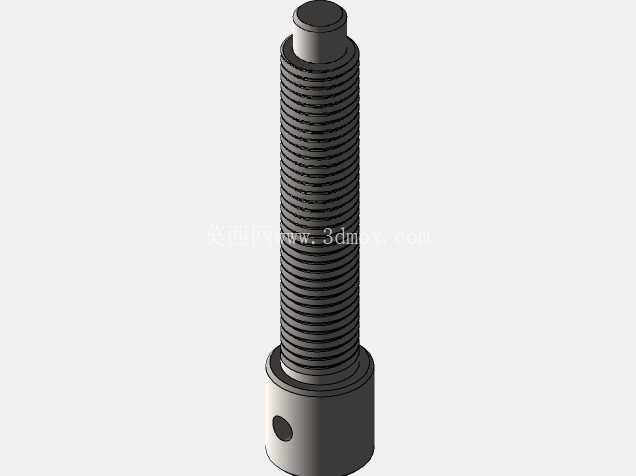

　　夹紧单元采用拱形架配合螺杆压头的结构，拱形架跨装在V型座两侧，上端的螺纹孔与夹紧螺杆配合，螺杆下端安装有可自由转动的压块，旋紧螺杆时压块直接抵在工件上表面，不会随螺杆转动刮伤工件外圆，压头的行程范围覆盖适配工件的直径区间，无需更换压头即可完成不同规格工件的夹紧。设计过程中优先考虑了装夹的操作便捷性，两个夹紧工位相互独立，可分别完成不同工件的装夹与拆卸，不会出现单工位夹具装卸工件时整机停顿的问题；拱形架的受力经过校核，夹紧时的反作用力直接传递到底座，不会出现架体变形导致的夹紧力不足问题；螺杆采用梯形螺纹设计，具备良好的自锁性能，加工过程中不会因为切削振动出现松脱，保证装夹可靠性。

　　从安装边界来看，底座的底面平面度有严格要求，安装时与工作台面贴合无间隙，整体高度控制在普通小型机床的加工行程范围内，不会出现超程问题；V型座的位置精度经过配磨保证，两个工位的V型中心等高误差控制在极小范围内，同批次加工的工件装夹一致性好，无需逐个调整刀具高度。在检验工位使用时，这套夹具可配合百分表完成圆坯的圆度、同轴度检测，V型面的定位精度直接保证检测基准与工件设计基准重合，减少定位误差带来的检测偏差。日常使用中，夹具的维护也较为便捷，夹紧螺杆的螺纹副定期加注润滑脂即可保证操作顺畅，V型面和压块接触面出现磨损后可单独修磨或更换，无需整体报废，能有效降低车间的工装使用成本。针对钻孔工序的排屑需求，V型座与底座的衔接处预留了排屑间隙，加工产生的切屑可顺着间隙滑落，不会堆积在定位面上影响装夹精度；底座的边角处做了倒角处理，避免操作人员搬运、安装时被锐边划伤，符合车间工装的安全设计要求。
