实心边缘起重吊钩结构设计

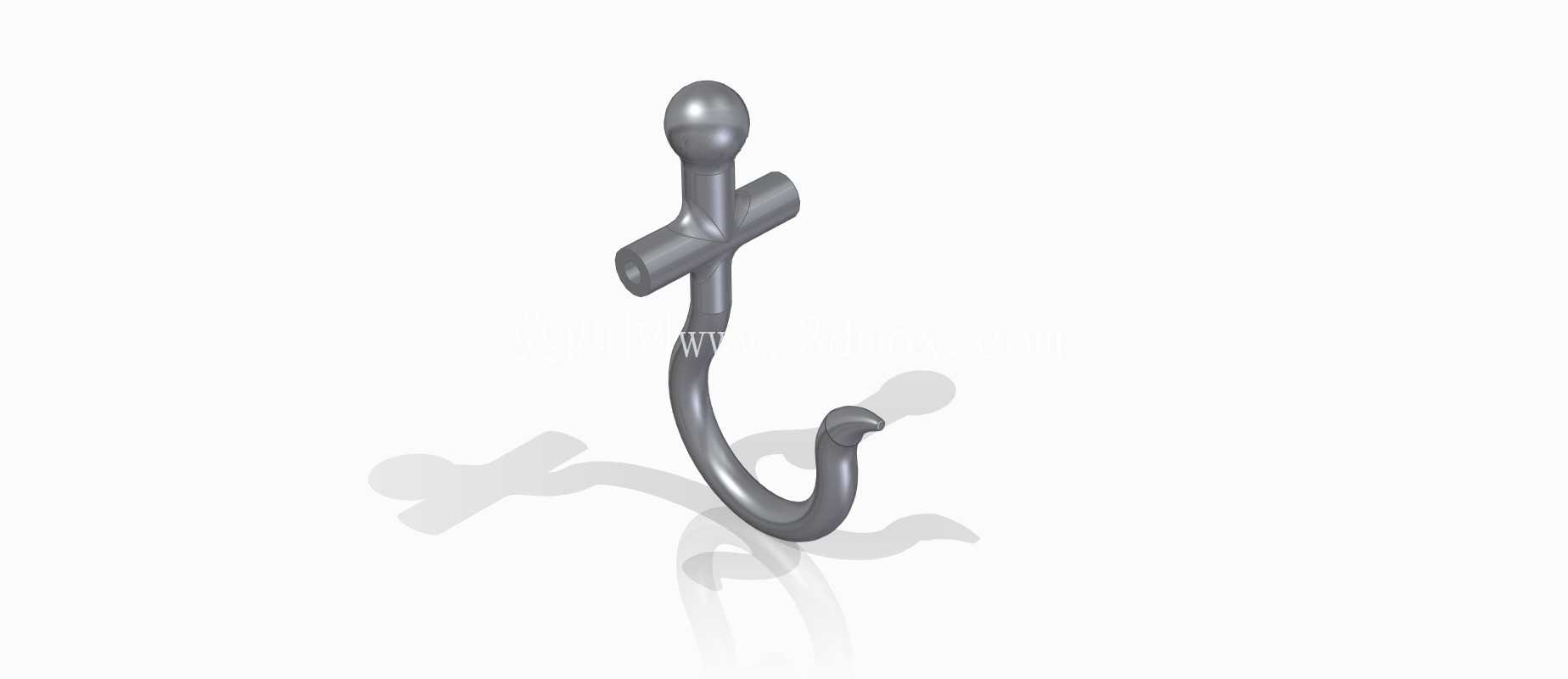

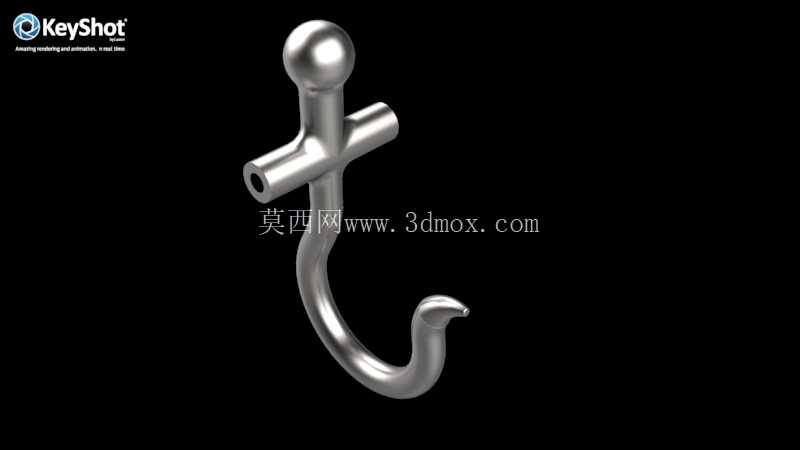

　　在工矿企业的物料转运、重型设备吊装、港口货场装卸、建筑施工构件吊运等场景里，起重吊钩是直接承载被吊载荷的核心执行部件，其结构可靠性直接决定吊装作业的安全边界，一旦出现结构失效，极容易引发重物坠落的恶性安全事故，因此在结构设计阶段需要对每一处受力路径做严谨的校核。这款吊钩采用实心边缘的结构设计思路，区别于部分薄壁冲压式吊钩的结构形式，整体采用一体锻造成型的实体结构逻辑，钩身的弯曲段做了等强度的圆弧过渡，避免截面突变带来的应力集中问题，在钩头的防脱卡位位置预留了标准的防脱装置安装接口，可适配市面上主流的弹簧式防脱挡板，防止吊装过程中吊索具从钩口滑脱。从安装边界来看，吊钩上部的连接端采用十字横销的连接结构，可直接与起重葫芦的吊钩横梁、起重机起升机构的动滑轮组挂架做匹配安装，横销的直径与钩身上端的连接孔做了公差配合设计，既保证连接的同轴度，又能避免作业过程中横销出现窜动脱落的问题。钩身的弯曲曲率经过反复验算，在额定载荷下，钩身内侧的压应力、外侧的拉应力均控制在材料许用应力的安全区间内，钩尖位置做了向上的微翘处理，角度控制在10度左右，既不会因为翘度过大影响吊索具的挂取操作，也不会因为翘度过小导致吊索在受力倾斜时滑出钩体。

　　在实际作业过程中，这类吊钩可适配钢丝绳吊索、链条吊索、合成纤维吊装带等多种索具，钩身的表面做了圆滑过渡处理，没有尖锐的棱角，不会在吊装过程中切割损伤吊索具的纤维层或者钢丝层，延长索具的使用寿命。设计过程中针对吊钩的受力路径做了完整的力学仿真，从上部横销的载荷输入点，到钩身弯曲段的载荷传递，再到钩尖位置的载荷承载，整个力流路径平滑顺畅，没有出现应力突变的薄弱区域，实心边缘的结构设计让钩身的抗冲击性能得到明显提升，即使在吊装作业中出现短暂的载荷冲击，也不会因为局部结构强度不足出现变形或者开裂。

　　从外形尺寸的匹配性来看，这款吊钩的钩腔开口尺寸经过优化，既能够满足常规规格卸扣、吊环的挂入需求，又不会因为开口过大导致吊钩整体的结构尺寸冗余，在保证承载能力的前提下尽可能控制吊钩的自重，降低起升机构的无效载荷消耗。上部的球头端结构可以配合推力轴承实现吊钩的360度水平旋转，在吊装作业过程中可以方便地调整被吊重物的朝向，不需要作业人员强行牵拉重物转动，降低作业过程中的安全风险。十字横销的固定方式采用了开口销防脱结构，横销装入连接孔后，在端部的销孔内穿入开口销并掰开锁止，能够在长期的振动作业环境下保持连接的可靠性，不会出现横销脱出的问题。

　　在不同的应用场景下，这类吊钩可以根据额定起重量的需求调整截面尺寸，小规格的可搭配手动葫芦用于车间内的设备检修、工件转运，大规格的可搭配桥式起重机、门式起重机用于重型工件的加工转运、货场的货物装卸作业。钩身的截面采用圆形渐变截面设计，在弯曲受力最大的钩身中段位置截面直径最大，向上下两端连接位置逐步平滑过渡，这种变截面的设计方式既保证了关键受力位置的结构强度，又避免了整体等截面设计带来的材料浪费和自重增加。在设计建模过程中，所有的过渡圆角都做了相切处理，没有出现硬棱边，一方面是为了降低锻造过程中的成型难度，减少应力集中源，另一方面也是为了后续热处理过程中避免因为棱角位置的冷却速度过快产生淬火裂纹。吊钩的防脱装置安装位在钩头的侧面，预留了两个螺栓安装孔，可以直接固定防脱挡板的支架，防脱挡板在弹簧的作用下始终贴合钩尖位置，封闭钩腔的开口，只有在挂取索具的时候通过外力按压才能打开，挂入索具后自动回弹封闭，全程不需要人工额外操作锁定，适配现场快节奏的吊装作业需求。
