4000磅可调承重横梁手推起重滑车

这款可调承重横梁手推滑车，是车间内定点短距离物料吊装转运场景中常用的配套吊具，主要适配工字钢单轨架空轨道使用，常见于机加工车间工件跨工位转运、仓储库区重型货物上下架吊装、小型装配线工位物料定点配送等场景，相比固定式吊点，手推式的结构可以让操作人员在吊装完成后直接沿轨道推移吊重，无需额外配置牵引动力源，在无频繁长距离输送需求的作业场景下，能大幅降低吊装辅助设备的投入成本。

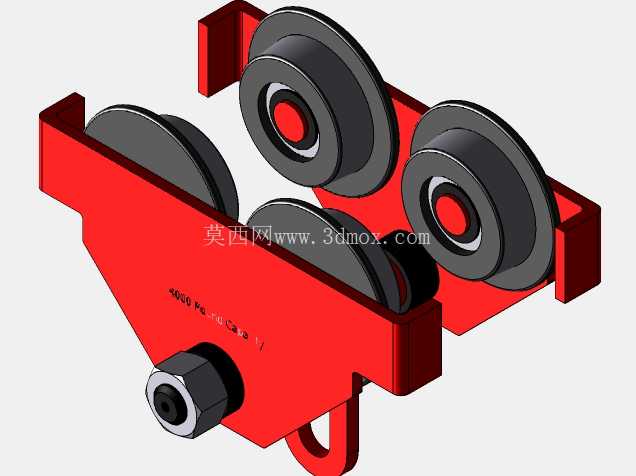

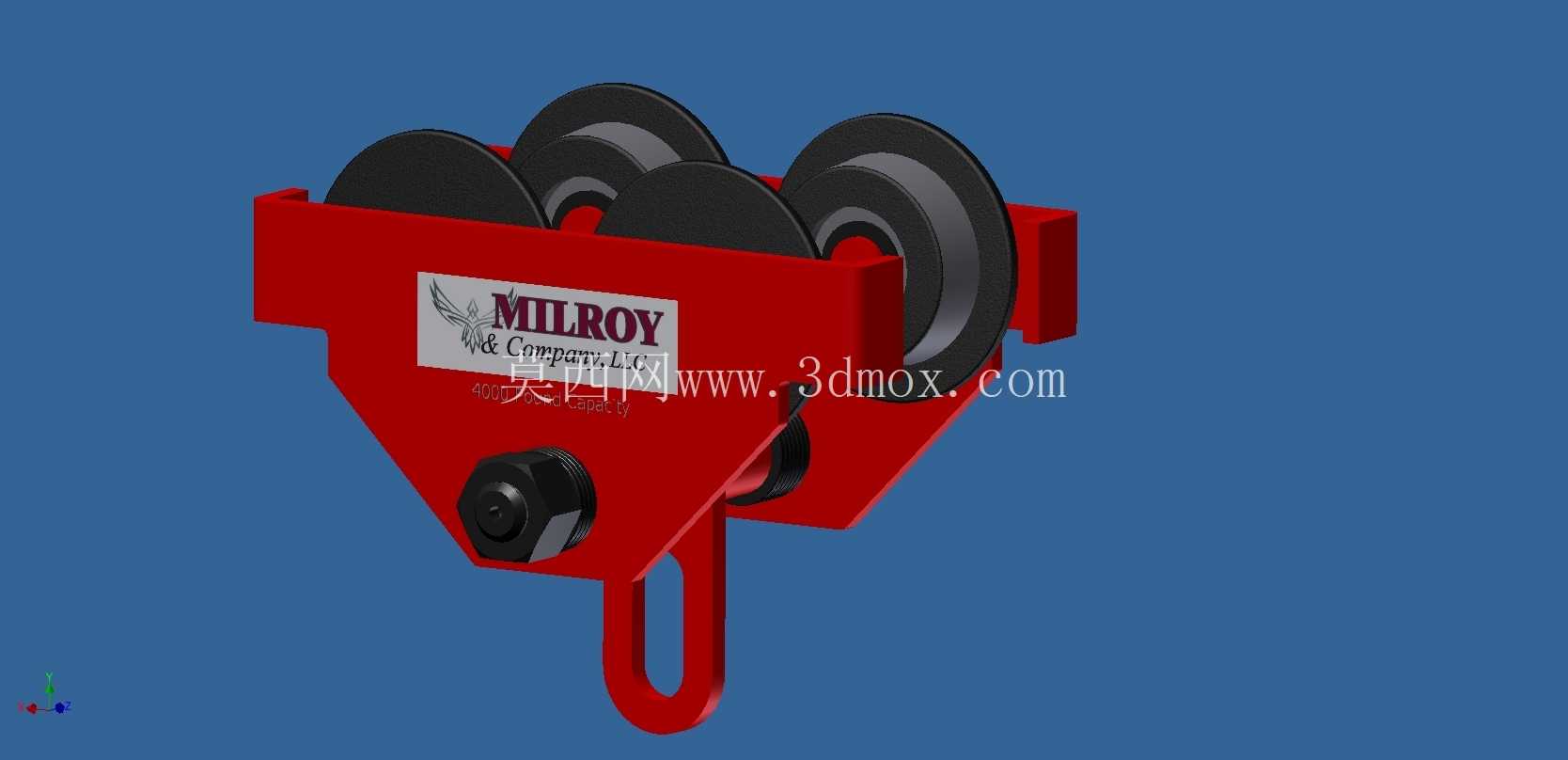

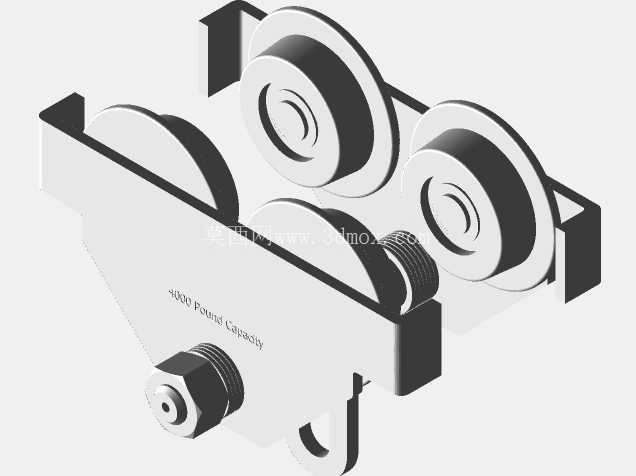

从功能设计来看，这款滑车额定承载为4000磅，也就是约1.8吨的吊重能力，主体承力架采用整体式钢板折弯焊接结构，承力区域做了加厚处理，下部的吊环与主体架采用销轴连接，可在一定角度范围内自由摆动，避免吊重偏载时对轨道产生额外的侧向扭力。上部的四组行走轮采用对称布置结构，每侧两组滚轮分别卡在工字钢轨道的上下翼缘内侧，滚轮采用带弧度的轮面设计，能适配一定范围内不同规格的工字钢轨道，轮体内部集成了自润滑轴承，推移时阻力小，不会出现卡滞、啃轨的问题。滚轮与主体架的连接轴做了防松脱设计，即使在长期往复推移的工况下，也不会出现轴件窜动脱落的风险。

设计过程中，首先要明确的是安装边界条件：这款滑车适配的工字钢轨道翼缘宽度可通过两侧滚轮的安装间距进行调节，调节时只需松开滚轮轴的锁紧螺母，调整两侧滚轮的位置，保证滚轮与轨道翼缘侧面留有1-2mm的活动间隙，再锁紧螺母即可完成适配，无需额外加工定制配件，能覆盖车间内常用的10号到20号普通热轧工字钢的安装尺寸。整体外形宽度随轨道适配范围调整，最小适配宽度对应10号工字钢时整体宽度约180mm，最大适配20号工字钢时整体宽度约260mm，整体高度从轨道顶面到下部吊环最低点约220mm，在规划吊装作业空间时，需要预留出这个高度尺寸，避免吊重起升后与下方设备或人员通行空间产生干涉。

从结构受力的角度考虑，主体架的折弯角度做了优化，上部承托滚轮的区域为水平直面，保证滚轮轴的安装孔同轴度，下部收窄的区域做了圆弧过渡，避免应力集中在折弯拐角处，下部吊环的安装孔做了镶套处理，减少销轴长期转动带来的磨损，延长整体使用寿命。滚轮采用铸铁材质轮芯搭配硬质耐磨轮面，既能承受径向的吊重载荷，也能承受推移时的侧向冲击力，不会因为频繁启停推移出现轮面碎裂的问题。主体架表面采用喷涂防锈处理，能适应车间内多粉尘、少量切削液飞溅的作业环境，不会轻易出现锈蚀掉漆的问题。

实际使用时，这款滑车需要搭配手拉葫芦或电动葫芦配套使用，葫芦的上吊钩直接挂在滑车下部的吊环内，吊重起升后，操作人员可以直接推动吊重或者葫芦本体，带动滑车沿工字钢轨道移动，推移时的阻力随吊重变化，在额定载荷范围内，单人即可完成推移操作，无需额外施加过大的推力。在安装时需要注意，轨道的两端必须加装行程限位挡块，避免滑车推移时脱出轨道，同时要定期检查滚轮的磨损情况、锁紧螺母的紧固状态以及吊环销轴的磨损量，当滚轮轮面磨损量超过原厚度的10%时，需要及时更换滚轮，避免出现吊重坠落的风险。

相比电动行走的单轨小车，这款手推式滑车没有复杂的传动结构，日常维护只需要定期给滚轮轴承加注润滑脂即可，故障率极低，非常适合吊装频次不高、输送距离较短的作业场景，比如维修车间的设备检修吊装、模具车间的模具换模转运、五金仓库的重型物料存取等场景，在这些场景下使用这款滑车，既可以满足吊装移动的需求，又不需要布设供电线路、安装行走驱动装置，整体投入成本低，安装调试简单，后期维护工作量小，是中小吨位定点吊装场景下性价比极高的配套吊具。
