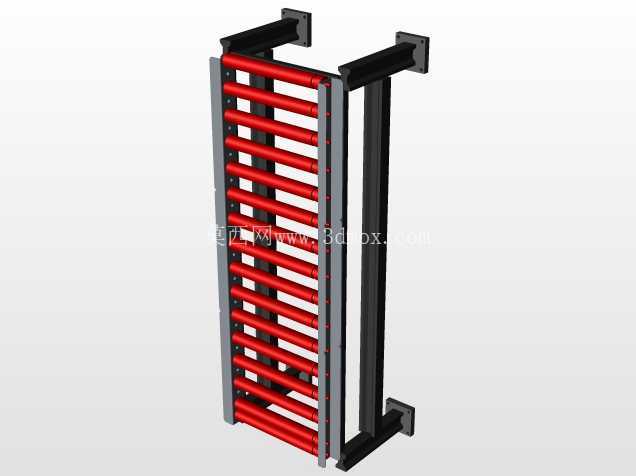

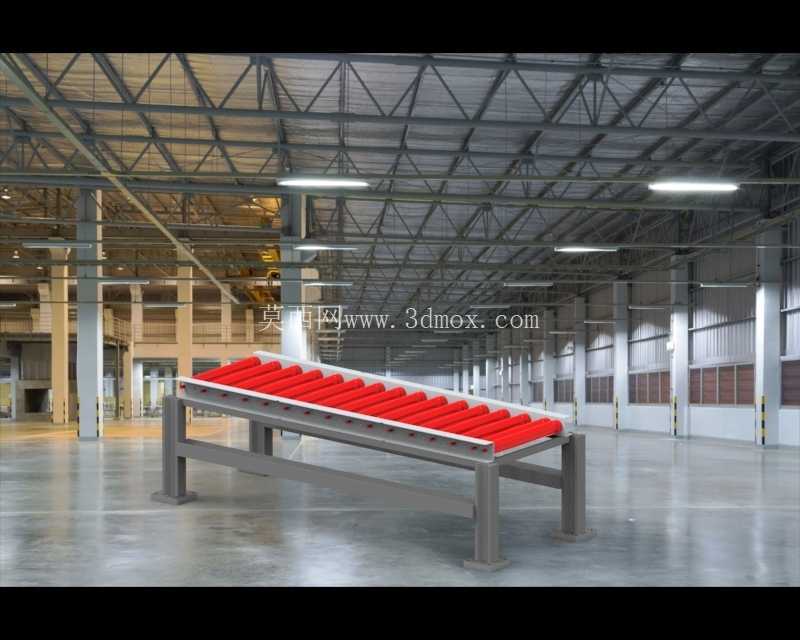

工业生产用带式输送承载结构三维设计

在离散制造与连续生产的各类车间场景里，带式输送结构是衔接上下游工序、完成物料空间转移的核心配套装置，从压铸工序的高温铸件转运，到装配线的零部件有序流转，再到仓储环节的成件物料输送，这类装置的运行稳定性直接决定整条产线的节拍效率。做这套结构的三维设计时，最先要锚定的是实际工况的载荷边界——如果对接压铸工位，就要考虑刚脱模铸件的余温对带面材质的影响，机架部分的热变形余量要提前在建模阶段预留，避免长期高温工况下机架翘曲导致带面跑偏；如果是用于轻工装配线，就要控制整体运行噪音，托辊的排布间距要结合输送物料的单重调整，防止小件卡在托辊间隙里。

从功能实现逻辑来看，这套输送结构的核心是靠摩擦传动完成物料的连续位移，驱动端的滚筒包胶设计不能只做外观示意，建模时要把包胶层的粗糙度对应的摩擦系数考量融入张紧结构的设计里，张紧行程的预留要满足带面长期拉伸后的调整需求，不能出现运行三个月就没有张紧余量的情况。改型设计的时候要特别注意安装边界的适配，很多车间的现有产线预留的输送工位宽度是固定的，机架的侧边安装孔位要做成长条可调式，方便现场对接不同高度的上下游设备，进料端的导料槽角度要结合物料的滑落轨迹设置，避免物料落料时直接冲击带面造成带面过早磨损。

实际建模过程中，托辊组的排布不是均匀等距的，在受料冲击的落料点位置，托辊的密度要加密，槽型托辊的槽角角度要根据输送物料的堆积密度调整，散料输送用35度左右的槽角能有效减少撒料，成件物料输送可以适当减小槽角，避免物料在带面上出现侧滑。机架部分的型材选型要结合整体输送长度做挠度校核，长度超过十米的输送段要在中间设置可调支撑脚，抵消地面不平带来的机架扭曲，支撑脚的调节范围要覆盖现场地面的常见高差，一般预留五十毫米的调节量就能满足大部分车间的安装需求。

很多新手做这类输送结构建模时容易忽略回程段的设计，回程托辊的排布间距要比承载段大，同时要在回程段设置清扫装置，避免带面粘附的物料碎屑掉落在车间地面，增加日常清理的工作量。驱动端的电机安装座要做减震设计，安装面的平面度公差要在建模时标注清楚，避免电机运行时的震动传递到整个机架，造成连接螺栓的松动。改型适配不同工况时，如果是输送有一定腐蚀性的物料，带面要选用耐腐材质，机架的表面处理也要对应调整，不能直接用普通碳钢的喷涂参数套用到腐蚀工况里。

从安装对接的角度来说，这套结构的进出料端要预留和其他设备衔接的接口法兰，法兰的孔位要符合通用的输送设备对接标准，方便现场不用重新打孔就能完成拼装。安全防护部分不能在建模时省略，传动滚筒的外露旋转部位要设置防护罩，防护罩的网格间隙要满足安全规范，防止操作人员的衣物或者工具卷入旋转部件。带面的跑偏检测装置安装位要提前预留，在带面两侧距离机架十毫米的位置设置检测触发点，一旦带面跑偏超过阈值就能触发停机保护，避免带面被机架边缘刮裂造成设备故障。

日常维护的便利性也要在设计阶段考虑进去，托辊的安装要做成快拆结构，不用拆卸整个机架就能完成损坏托辊的更换，张紧装置的调节螺栓要设置在方便人员操作的位置，不能藏在机架内侧需要探身进去才能调节。润滑点的布置要顺着日常巡检的路径设置，每个需要定期润滑的轴承座都要留出注油空间，避免后期维护时因为操作空间不足导致润滑不到位，缩短部件的使用寿命。针对不同的输送速度要求，驱动滚筒的直径要和带速匹配，高速输送时要适当增大滚筒直径，减少带面的弯曲疲劳损耗，低速重载工况下要对滚筒轴做强度校核，键槽的位置要避开轴的应力集中区域，防止长期运行出现轴断裂的故障。
