移动式剪叉液压升降作业平台结构

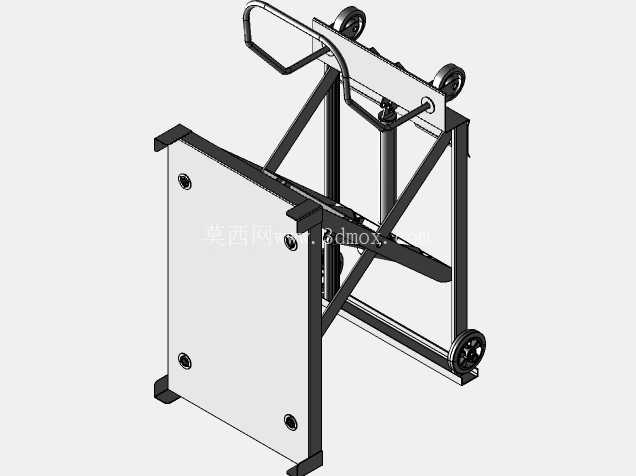

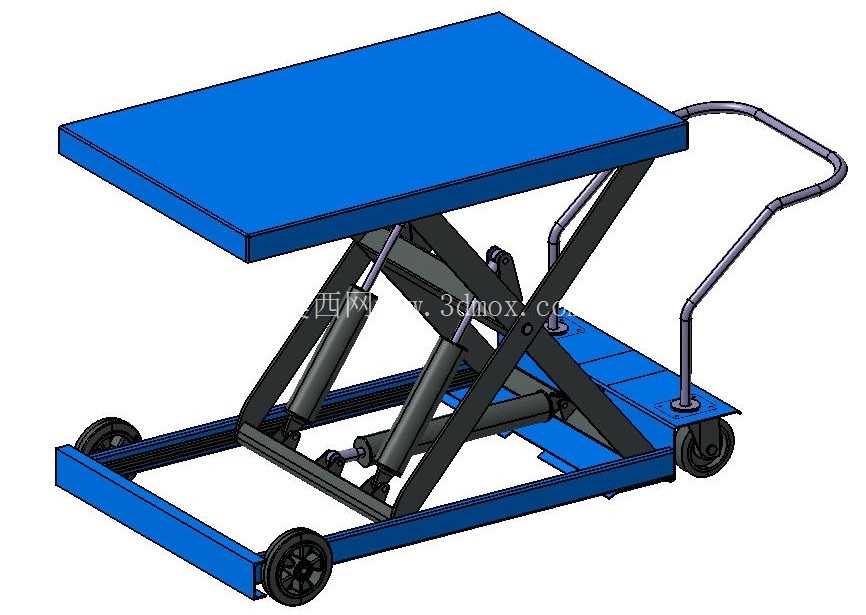

　　这款带行走轮的剪叉式液压升降设备，在车间小件物料转运、线边工位高度适配、仓储低层取放货场景中使用率极高，区别于固定安装的升降台，自带的四个脚轮搭配侧边推把，可单人完成设备在平整硬化地面的移位，无需额外吊装或牵引设备，适配多工位零散的举升需求，不用为每个作业点单独配置固定举升装置，能大幅降低中小生产车间的设备投入成本。从结构设计逻辑来看，剪叉臂采用双层交叉铰接布局，铰接点处配置耐磨衬套，避免臂架直接摩擦产生旷量，升降动力由布置在底架与剪叉臂之间的双作用液压缸提供，液压管路沿剪叉臂内侧排布，避开臂架运动干涉区域，同时在底架上预留了液压手动泵的安装位，无外接动力源时也可通过手动按压完成平台举升，下降过程通过回油阀控制流速，避免平台骤降带来的物料倾翻风险。

　　平台台面采用整块花纹钢板折弯成型，边缘做了20mm高的翻边处理，既可以提升台面整体抗弯折强度，也能防止放置在台面上的工装、物料在移位或升降过程中从边缘滑落，台面下方与剪叉臂顶端的连接位置设置了四个限位挡块，限定剪叉臂的最大展开角度，避免超行程举升导致结构失稳。底架部分采用矩形钢管焊接成型，轮组安装位做了加强筋焊接处理，其中两个前轮为定向轮、两个后轮为带刹车的万向轮，设备停驻作业时可踩下万向轮刹车，避免举升过程中设备移位，推把采用圆管弯制成型，高度设置在成年人腰部位置，符合人工推行的人机工程学要求，推把表面做了防滑套包覆，提升推行时的握持摩擦力。

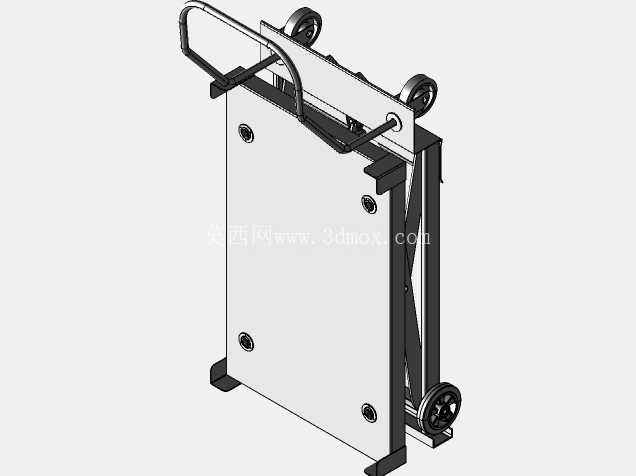

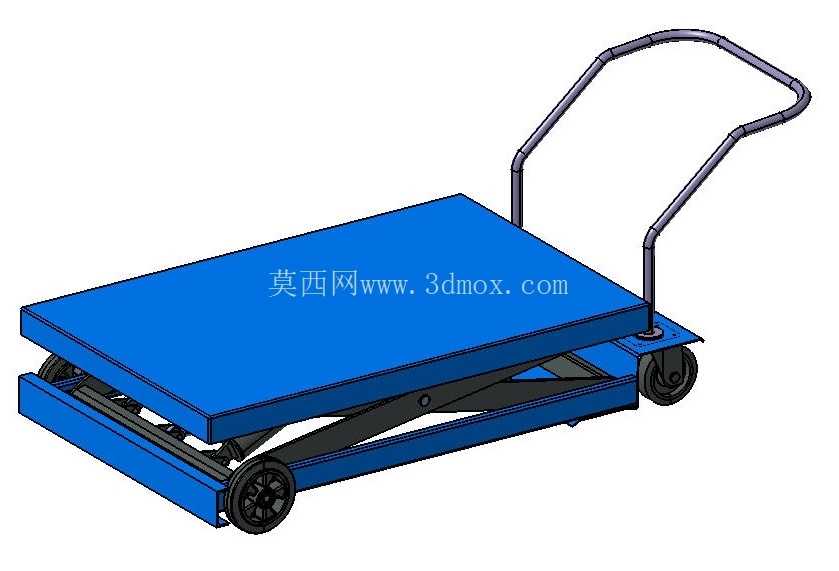

　　从安装边界尺寸来看，该设备处于最低位时整体高度不超过350mm，可直接推入常规高度的工作台、货架下方，无需额外预留过高的收纳空间，台面举升的最大高度可根据液压缸行程调整，常规配置下最大举升高度在1米左右，额定承载覆盖500kg以内的小件物料举升需求，完全满足车间日常的轻型作业要求。在建模过程中，所有铰接位置的配合间隙都按照实际机加工公差设置，剪叉臂的运动行程做了干涉检查，确保升降全行程中臂架、管路、轮组之间不会出现碰撞，液压元件的安装位置预留了足够的维护空间，后期更换密封件、补充液压油时无需拆解主体结构，脚轮的安装孔位采用标准件尺寸，后期轮组磨损后可直接采购标准脚轮替换，无需单独定制配件。

　　这类移动式升降台相比固定式升降设备，最大的优势在于灵活度高，既可以作为临时的作业高度调节平台，配合装配工位调整工件高度，减少作业人员弯腰抬举的劳动强度，也可以作为轻型物料的短距离转运载体，把物料从仓库暂存区直接运送到生产线边并举升到适配的作业高度，省去二次搬运的环节，在小型机加工车间、装配车间、电商仓储的小件分拣区域都有非常广泛的应用场景。
