剪式液压升降支撑机构三维结构设计

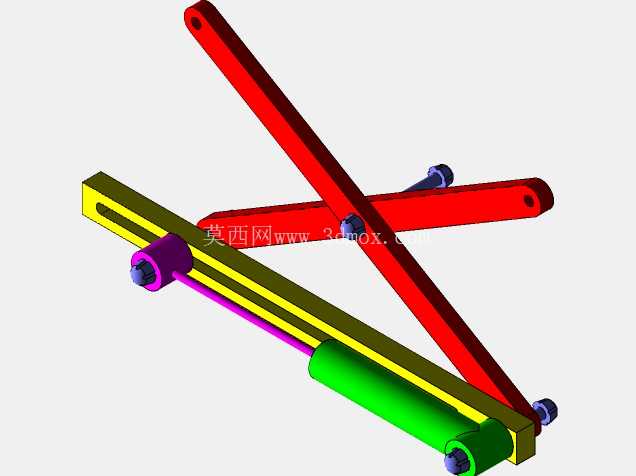

　　该剪式升降支撑结构的核心应用场景覆盖生产车间物料工位抬升、轻型设备检修举升、自动化生产线工位高度适配等场景，区别于大载荷固定式升降台，该结构采用单组交叉剪臂配合线性驱动的布局，整体结构紧凑，收拢状态下整体高度较低，可适配安装空间局促的工位场景，无需深挖地坑即可完成台面安装固定。从功能特性来看，该结构依靠两组交叉布置的高强度臂杆完成力的传导，臂杆间通过铰接销轴连接，其中一组臂杆的下端与底座滑槽内的滑动座铰接，上端与升降台面的固定铰接座连接，另一组臂杆下端与底座固定铰接座连接，上端与台面下方的滑槽滑动座配合，当驱动端推动滑动座沿滑槽方向移动时，交叉臂的夹角随之变化，带动台面完成垂直方向的升降动作，整个升降过程中台面始终保持水平状态，不会出现偏摆倾斜的问题。

　　设计过程中首先对臂杆的受力路径做了梳理，臂杆采用等截面矩形型材结构，铰接孔位置做了加厚衬套设计，避免长期往复转动出现孔位磨损导致的升降间隙过大问题，驱动端采用线性伸缩执行元件，元件一端铰接在底座端部的固定座上，另一端与滑动座铰接，驱动过程中推力方向始终与滑动座的移动方向保持小角度夹角，最大化降低驱动过程中的分力损耗，提升驱动效率。安装边界方面，该结构收拢状态下的整体高度可控制在较低范围，完全伸展后的升降行程可覆盖常规轻型工位的抬升需求，底座的安装孔位采用对称布置，可直接通过膨胀螺栓固定在硬化混凝土地面，也可通过螺栓连接在设备机架的预设安装面上，台面预留了标准的螺纹安装孔，可根据实际使用需求加装不同规格的工作台面、输送辊道或者工装夹具。

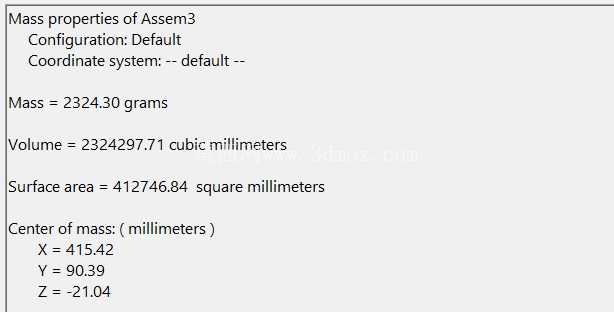

　　结构的滑动配合面做了自润滑衬套设计，日常使用过程中无需频繁加注润滑脂即可保持顺畅的滑动状态，铰接销轴采用带轴向定位的结构，避免长期运行过程中销轴窜动脱出，所有铰接位置的配合间隙控制在合理范围，既保证转动顺畅，又不会出现升降过程中的台面晃动问题。在实际选型适配过程中，可根据实际需要的举升载荷调整臂杆的截面尺寸以及驱动元件的输出推力，该基础结构的受力传导路径清晰，修改调整难度低，可快速衍生出不同行程、不同载荷等级的升降机构变体，适配不同的现场使用需求。结构的整体重心始终落在底座的支撑轮廓范围内，即使升到最高行程位置，整体的抗倾覆稳定性也能满足常规工位的使用要求，无需额外加装辅助支撑结构，进一步降低了整体的安装占用空间。滑槽部分采用内嵌式的耐磨导轨设计，滑动座与导轨的配合面为面接触，相比点接触的滚轮结构，承载能力更强，长期使用后的变形量更小，适合频繁往复升降的工作场景。
