便携式口袋型气泡水平测量工具

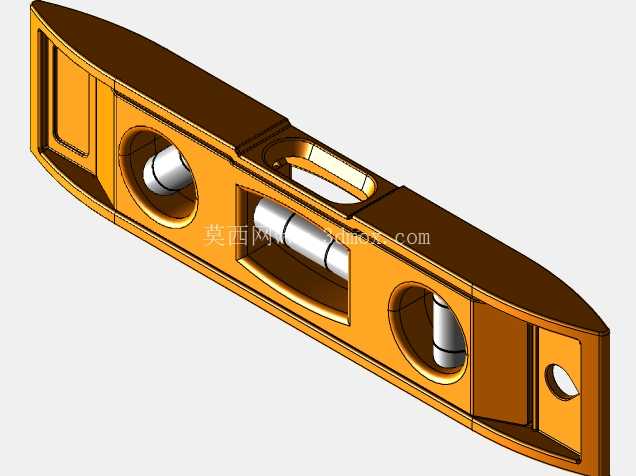

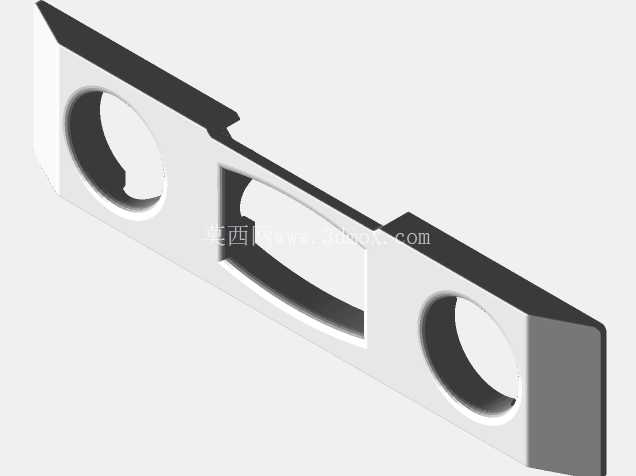

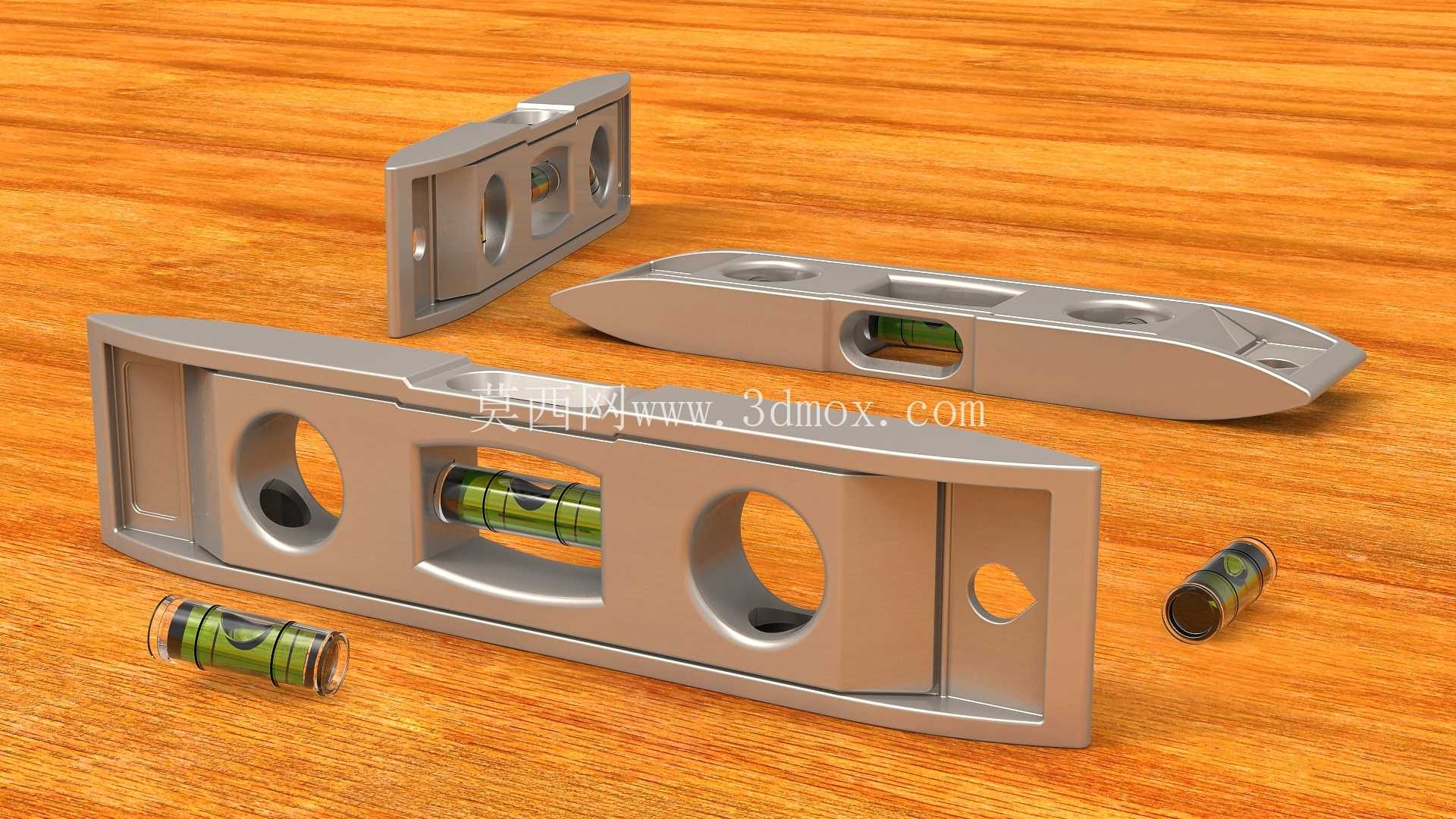

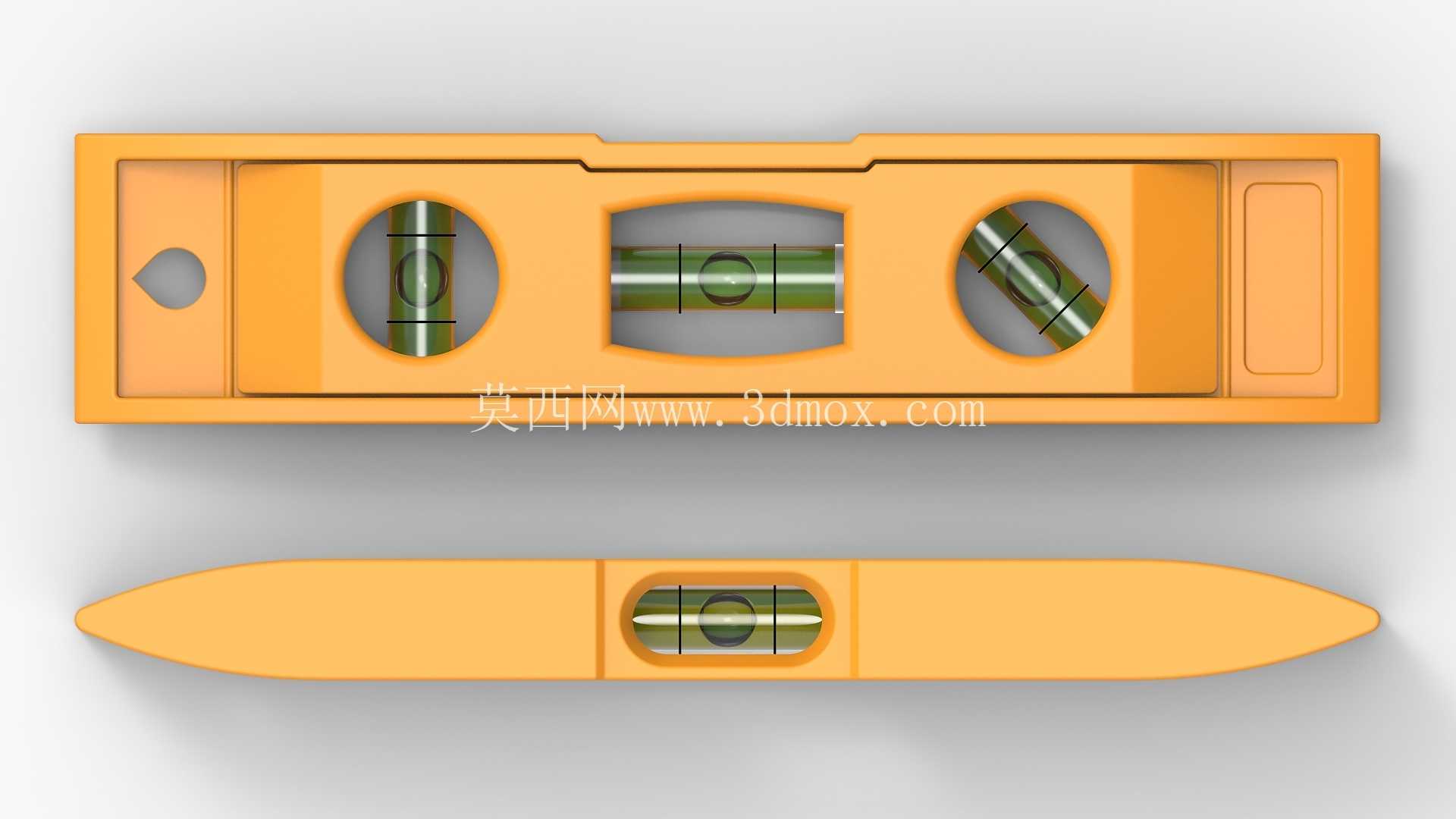

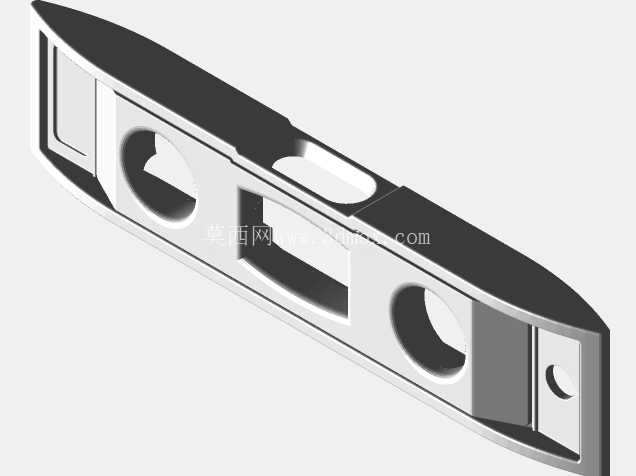

在日常设备安装、家装施工、小型构件调平、户外检修作业场景里，经常会遇到空间狭窄、大型水平尺无法伸入，或是需要随身携带快速完成水平校验的需求，这款紧凑型水平测量工具正是针对这类场景设计的便携方案。从结构设计逻辑来看，整体采用分体式双塑料壳体拼接的架构，既可以通过注塑工艺快速批量生产控制成本，也能在壳体内部预留出足够的安装腔体，用来容纳三个不同方向的气泡管组件，满足水平、垂直、45度三个常用角度的校准需求，不用额外携带多块角度规就能完成常规的平面度校验工作。

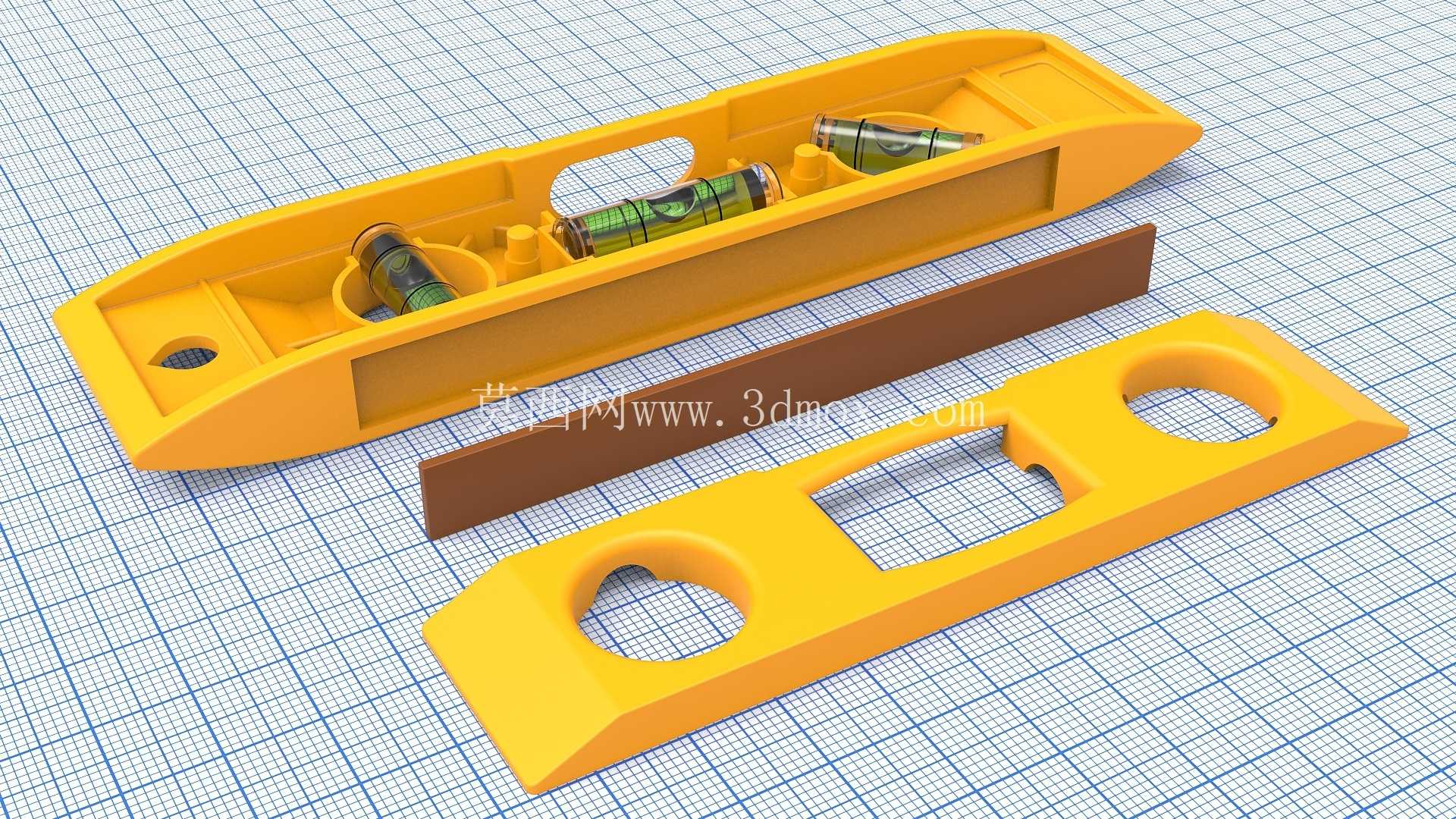

尺寸设定上充分考虑了口袋携带的使用需求，总长度控制在151.5毫米，总高度33.5毫米，整体厚度仅14毫米，整体轮廓做了流线型收边处理，没有突出的尖锐棱角，放入工作服口袋、工具包侧袋时不会勾刮布料，随身携带的负重感几乎可以忽略，完全可以作为日常随身工具常备。壳体上专门设计了磁条安装槽位，可嵌入尺寸为100毫米×10毫米×1毫米的磁条，磁条安装后与测量基准面齐平，不会破坏测量面的平面度，在面对铁质金属构件、设备机架、铁艺安装面时，可以直接吸附在被测表面，不需要人工手扶固定，单人就能完成高空、立面的水平校准作业，大幅降低狭小空间作业的操作难度。

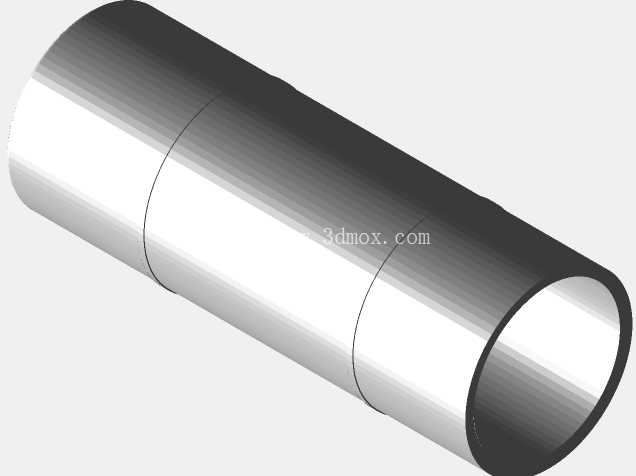

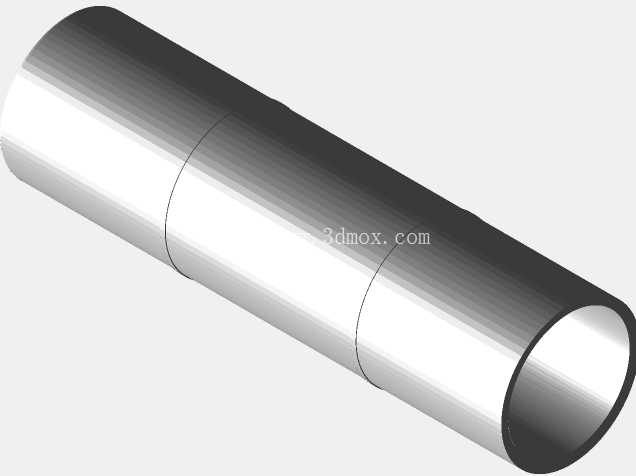

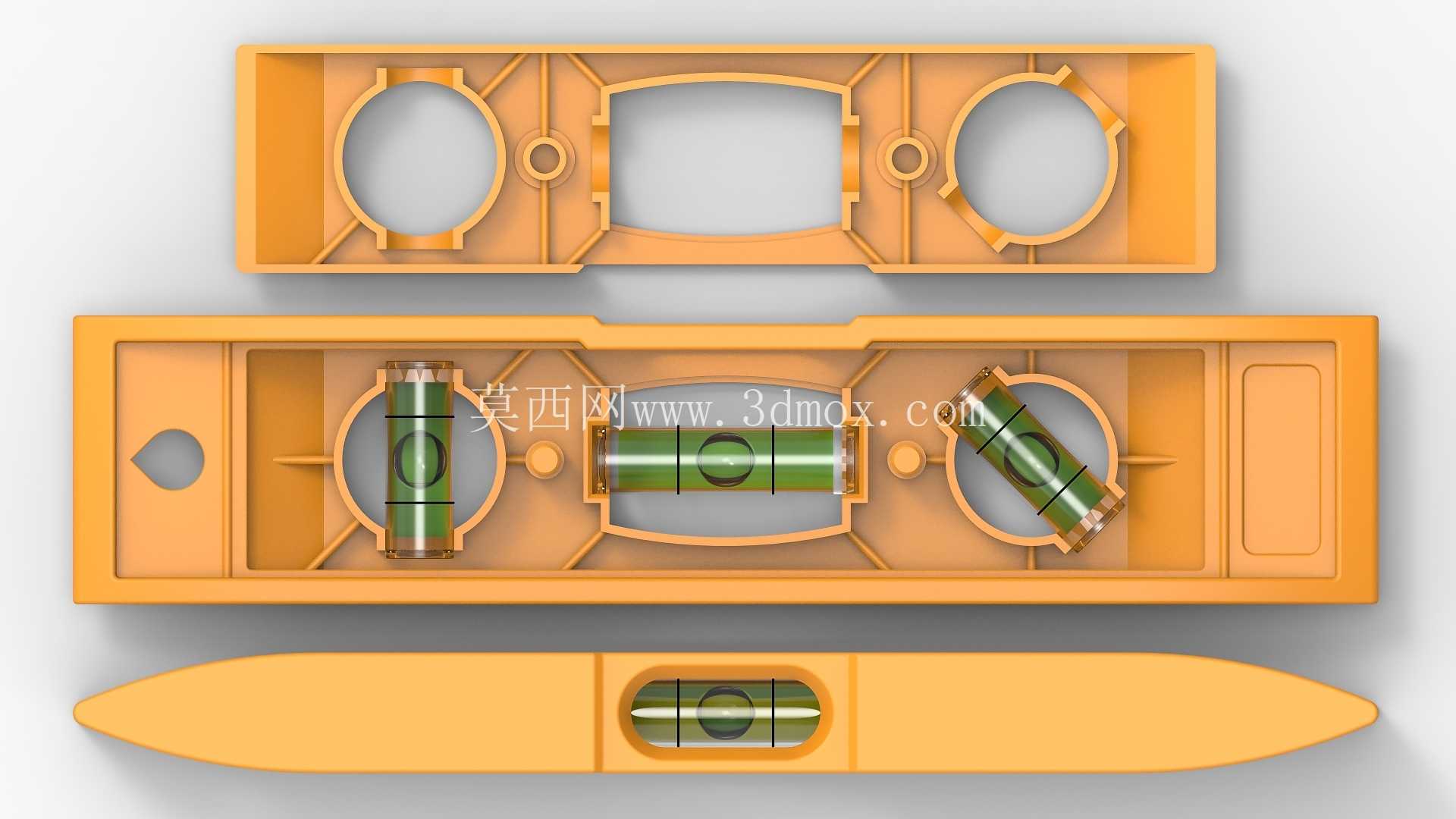

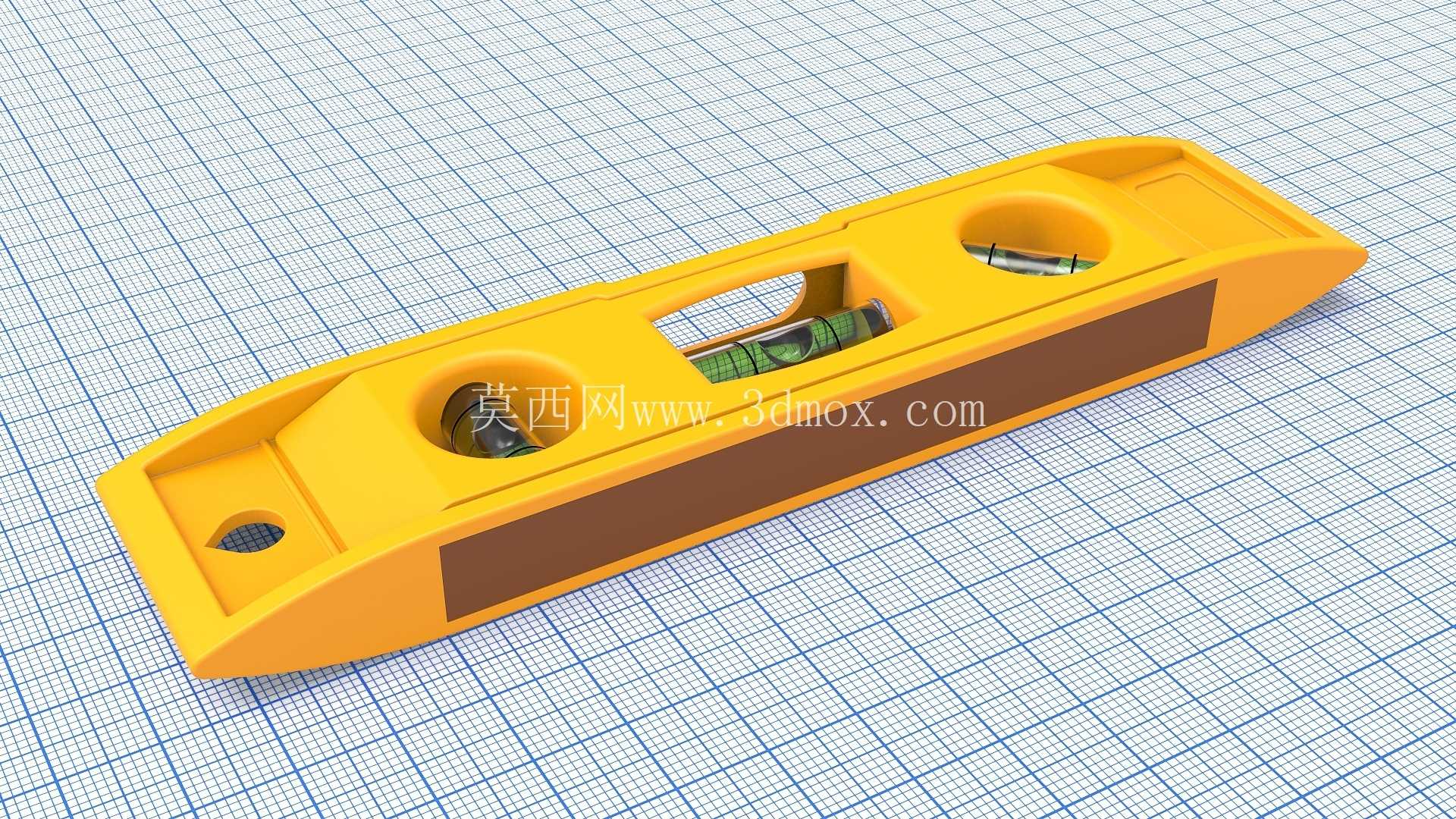

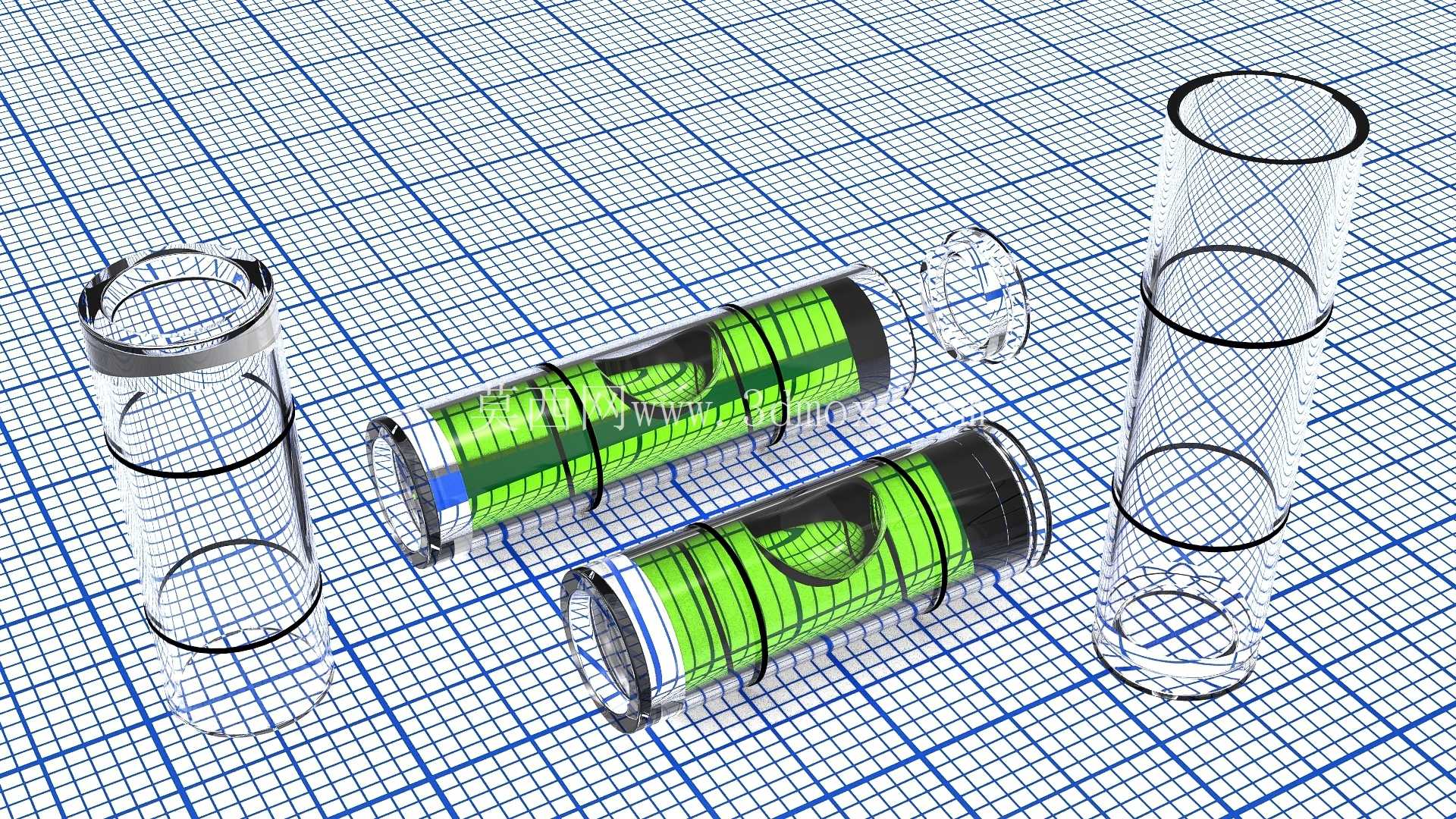

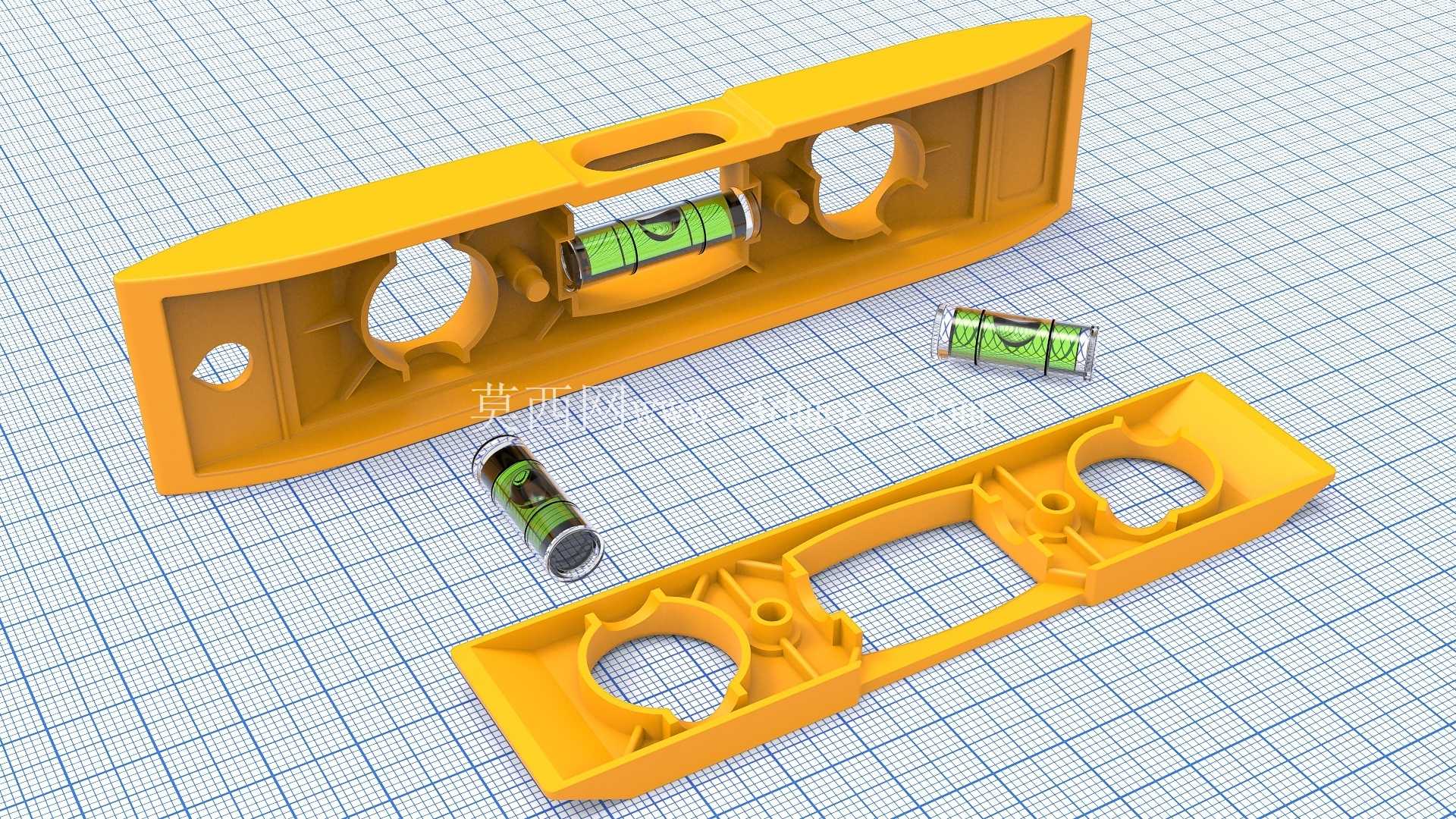

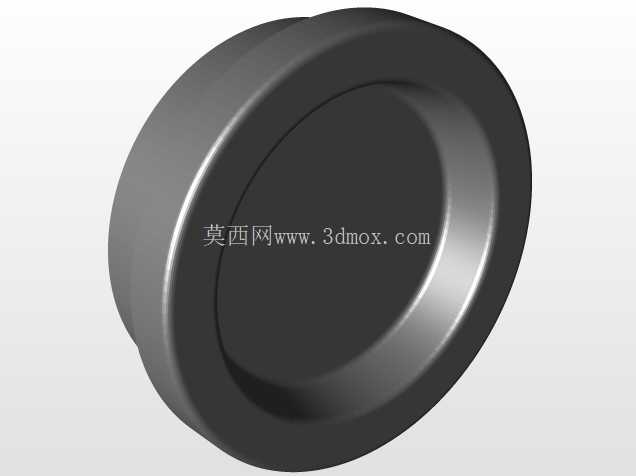

三个气泡管分别嵌入壳体对应的预留安装孔内，安装时通过专用治具保证气泡管与基准面的平行度、垂直度公差控制在合理范围内，满足日常民用安装、普通设备调试的精度要求；壳体表面对应气泡管的位置做了透明视窗设计，同时预留了观察缺口，即使在光线不算充足的作业环境下，也能清晰观察气泡位置判断水平状态。测量基准面做了整面的平直度处理，其中一侧嵌入了耐磨防滑的棕色衬垫，既可以在光滑的瓷砖、玻璃、漆面金属表面测量时避免刮伤工件表面，也能增加摩擦力，减少测量时的滑动偏移，提升读数的稳定性。

从实际使用场景覆盖来看，这款工具可以满足家装时开关插座定位调平、挂画安装校准、小型设备机架调平、五金挂件安装找正、户外管线铺设坡度粗校、DIY手工制作时的构件水平校验等多种需求，相比传统长度超过300毫米的普通水平尺，它的适用场景更灵活，尤其是在狭窄的设备缝隙、柜体内部、小尺寸构件表面，大尺寸水平尺无法放置的位置，这款紧凑型水平仪可以轻松伸入完成测量。结构设计上没有多余的复杂传动部件，整体耐摔抗造，日常使用中即使从工作台高度掉落，塑料壳体也能起到缓冲作用，不会轻易损坏内部的玻璃气泡管，维护成本极低，不需要定期校准调试，只要基准面没有发生磕碰变形，就能长期保持测量精度。

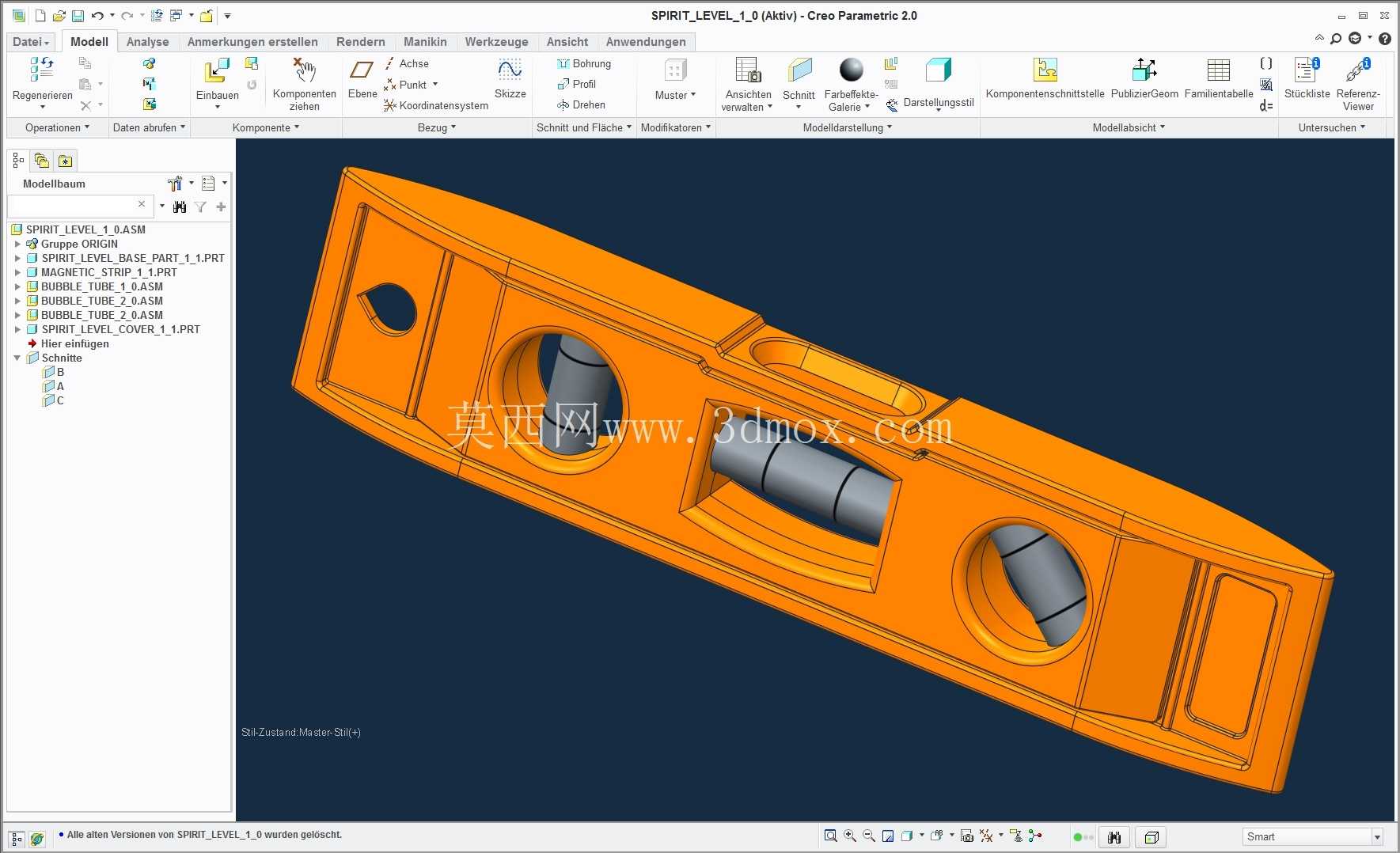

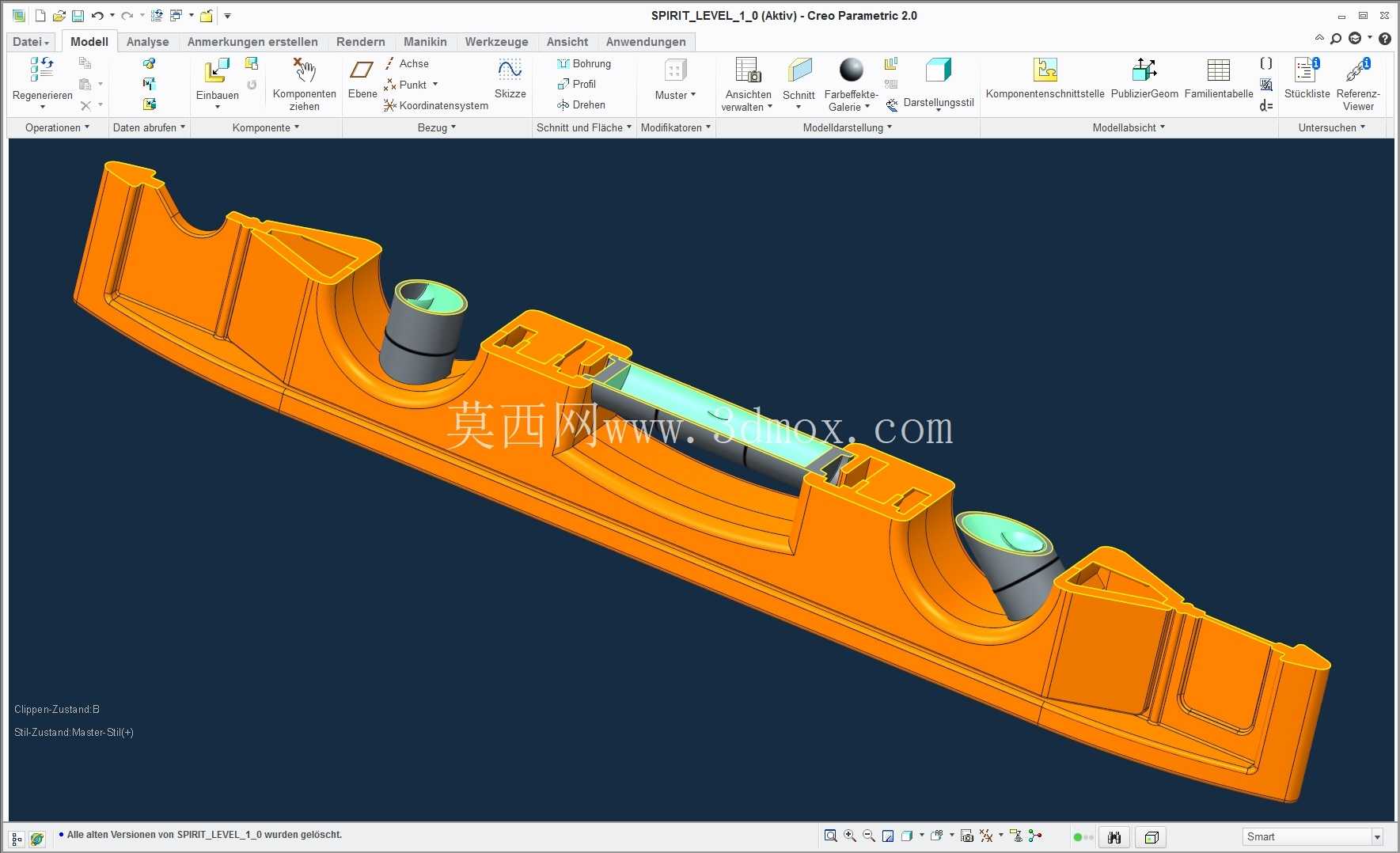

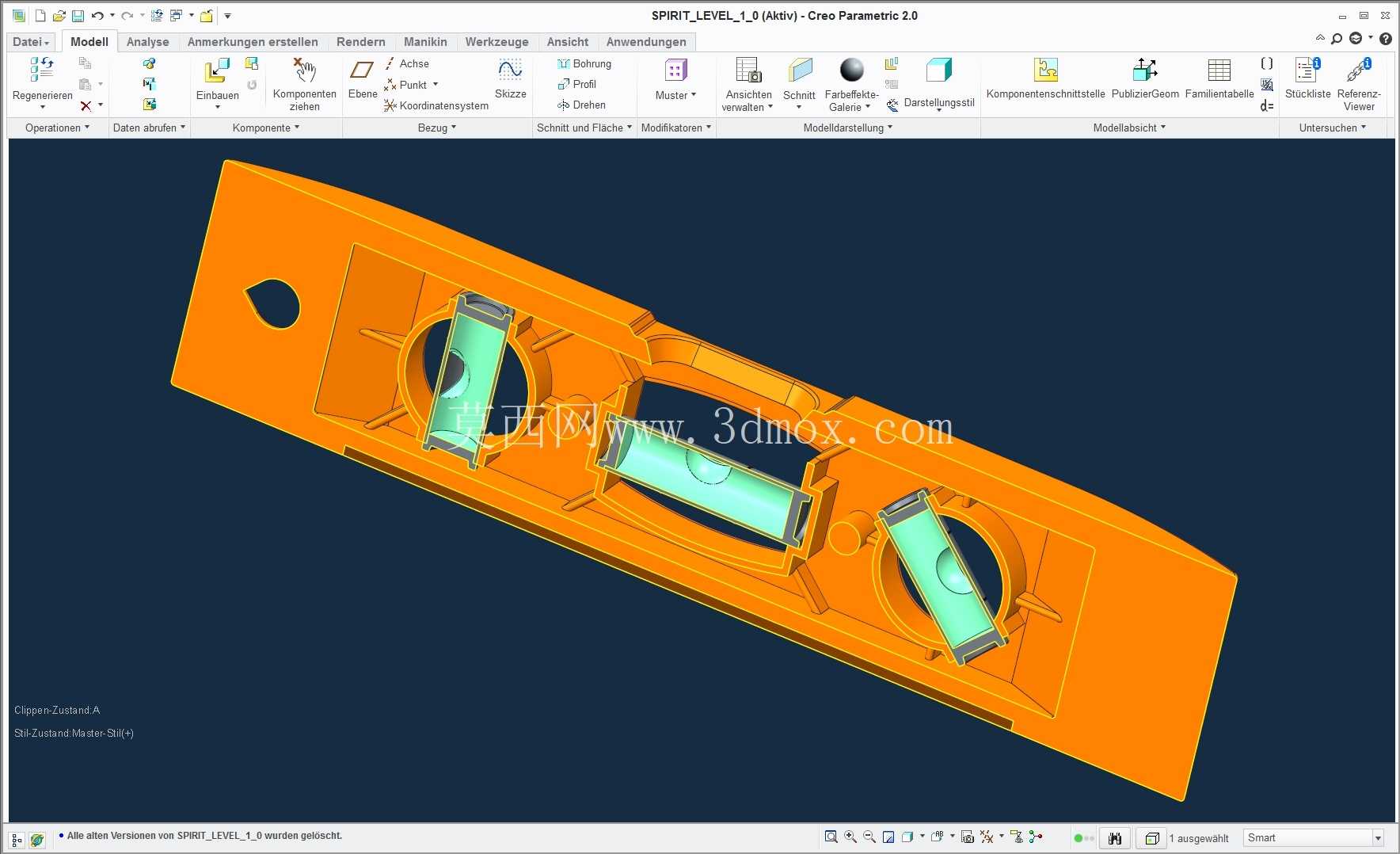

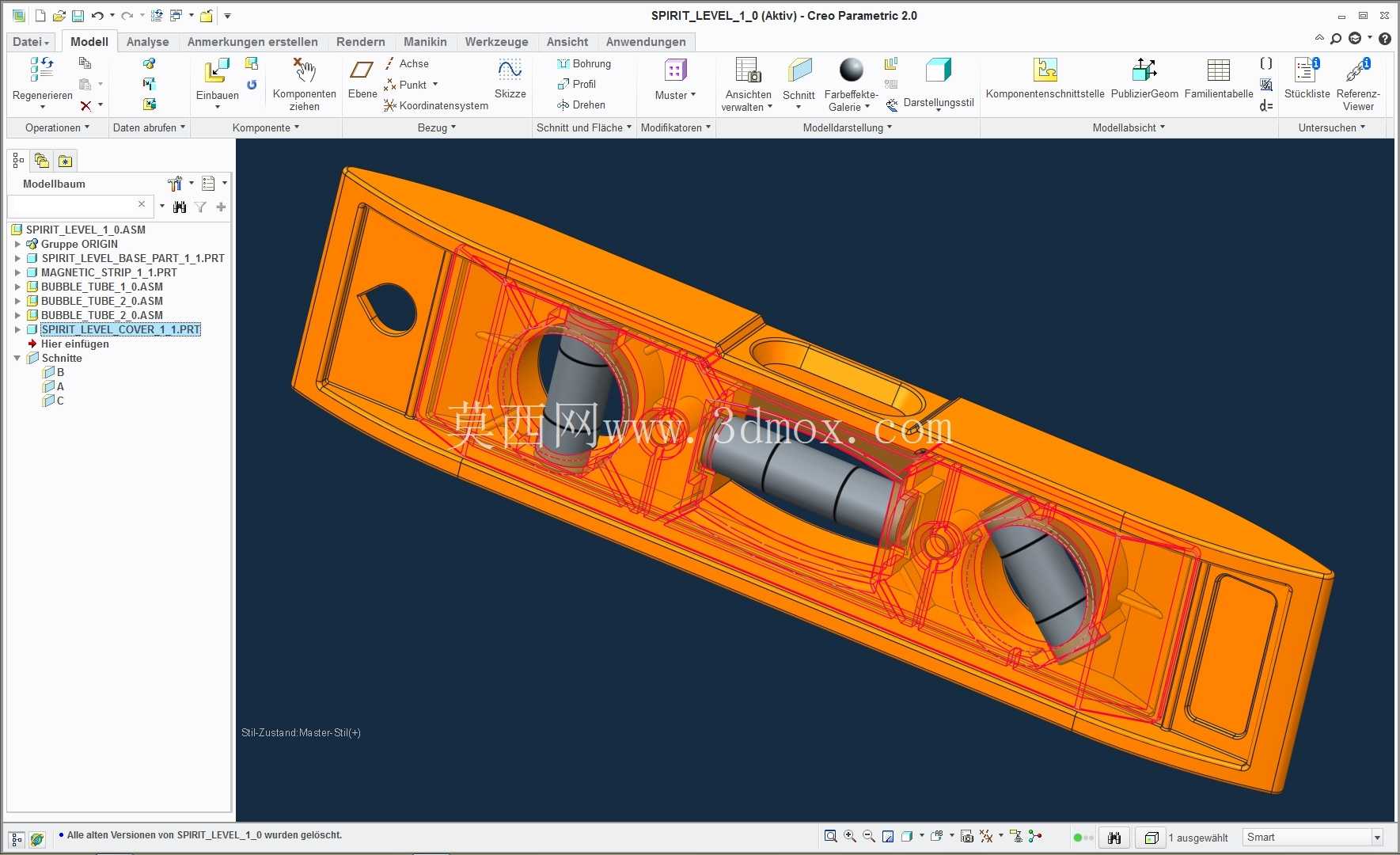

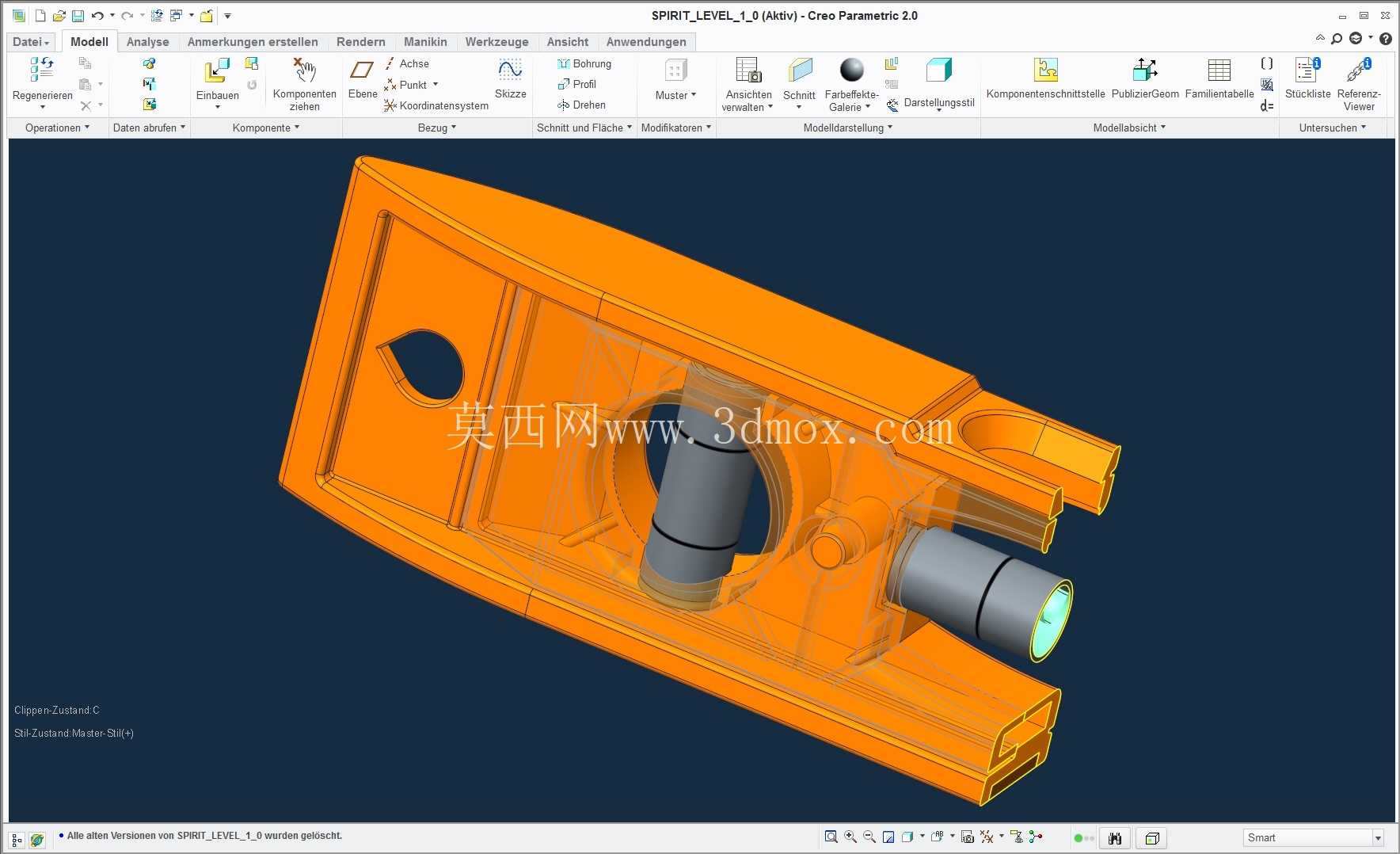

在建模设计过程中，需要重点关注两个壳体拼接的止口定位精度，保证拼接后整体基准面的平面度误差不超过0.1毫米，避免因壳体拼接错位导致测量基准失准；气泡管安装孔的同轴度、角度公差需要严格控制，三个孔位的角度偏差直接影响最终的测量精度，建模时需要提前预留出粘接固定的工艺间隙，方便后续装配时注胶固定气泡管；磁条安装槽的深度需要精准计算，保证磁条装入后既不会突出基准面影响测量，也不会凹陷过深导致磁吸力不足，无法稳定吸附在铁质工件表面。壳体两端的弧形收边设计除了提升携带便利性，也能在测量时减少边角磕碰造成的基准面损伤，延长工具的使用寿命。
