高精度接触式位移传感测量表头结构设计

项目分类:量具 发布时间:2026-05-21 ID:1152224
  • 高精度接触式位移传感测量表头结构设计
  • 高精度接触式位移传感测量表头结构设计
  • 高精度接触式位移传感测量表头结构设计
  • 高精度接触式位移传感测量表头结构设计

  在精密机械加工、模具装配调试、自动化产线在线检测场景中,接触式位移测量表头是获取工件形位公差、装配间隙、进给位移量的核心检测元件,本次设计的这款测量表头,核心围绕微米级检测需求展开结构优化,适配多类工业现场的安装与使用要求。从实际使用场景出发,这类表头常被安装在专用检具、机床工作台旁、自动化检测工位的固定支架上,用于检测工件的平面度、圆跳动、轴向窜动量,也可在工装夹具调试时用于确认夹紧行程、定位块的位置偏差,相比非接触式的光学测量方案,接触式表头不受现场油污、切削液飞溅、光线干扰的影响,在机加工车间的复杂工况下稳定性更强。

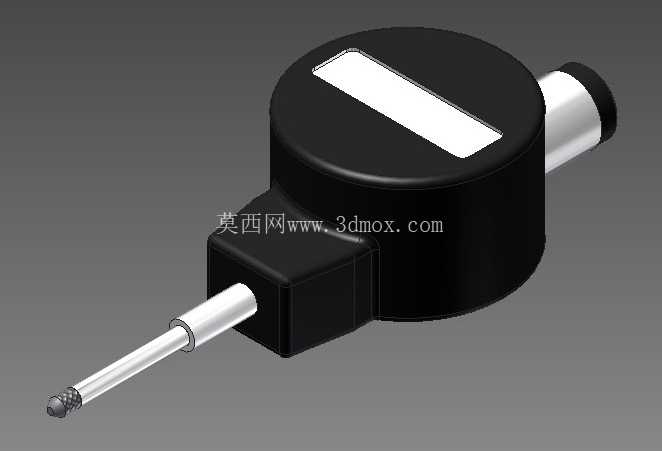

  产品的功能特性围绕高精度测量需求设计,测头采用硬质合金球头结构,长期接触工件表面不易磨损,测杆的导向结构做了低摩擦优化,避免测量过程中出现卡滞、回程误差超标的问题,核心传感转换结构可将测杆的直线位移转化为可读取的测量信号,分辨率可达亚微米级,全量程范围内的测量误差控制在微米级别,能够满足IT5级及以上精度零件的检测需求。设计过程中优先考虑了现场安装的兼容性,表头主体采用圆柱形壳体结构,侧面预留标准的夹持轴颈,可直接适配市面上通用的百分表表架、磁性表座的夹持孔,不需要额外加工过渡连接套;测杆的伸出方向做了侧向出线的结构优化,避免在狭窄的检测空间内线缆与工件、夹具发生干涉,壳体上的显示区域采用倾斜式布局,操作人员站在常规操作位置即可直接读取测量数值,不需要大幅度调整观察视角。

  从安装边界来看,表头主体的圆柱外径适配行业通用的8mm或10mm夹持直径,整体轴向长度控制在常规表架的可调范围内,测杆的最大行程覆盖25mm的常用测量范围,测头的初始预压力经过调校,既可以保证测头与工件表面可靠接触,不会因为测量力过大导致薄壁工件、软质材料工件产生测量变形,也不会因为测量力过小在设备轻微振动时出现测头跳脱、数值跳变的问题。结构设计上充分考虑了车间现场的防护需求,壳体接缝处做了密封处理,可阻挡切削液、金属碎屑进入表头内部损坏传感元件,测杆与壳体的配合位置加装了防尘密封圈,长期使用不会因为碎屑进入导向间隙导致测杆运动卡滞。

  在实际选型适配时,这款表头既可以配合数显装置单独作为手动检测工具使用,也可以将信号输出端接入设备的PLC控制系统,作为自动化检测工位的位移反馈元件,实现工件尺寸的自动判定、分选,相比传统的机械式百分表,这款结构的表头没有齿轮传动的回程间隙,长期使用的精度保持性更好,不需要频繁做精度校准。针对不同的安装场景,壳体侧面的出线方向可以根据需求调整,在多表头并排安装的检测工装上,可统一调整线缆走向,避免线缆杂乱缠绕,测杆端部的测头采用可更换结构,针对不同的测量面,可更换平测头、尖测头、曲面测头等不同类型的附件,拓展测量适用范围。在结构建模过程中,所有配合尺寸均按照公差配合标准做了标注,导向部分的配合公差选用H7/g6的间隙配合,既保证运动顺畅,又控制了径向间隙带来的测量误差,壳体内部的元件安装腔预留了足够的布线空间,传感元件的安装定位面做了平面度要求,避免安装应力导致传感元件变形影响测量精度。
