工程绘图用滚动式平行划线尺结构

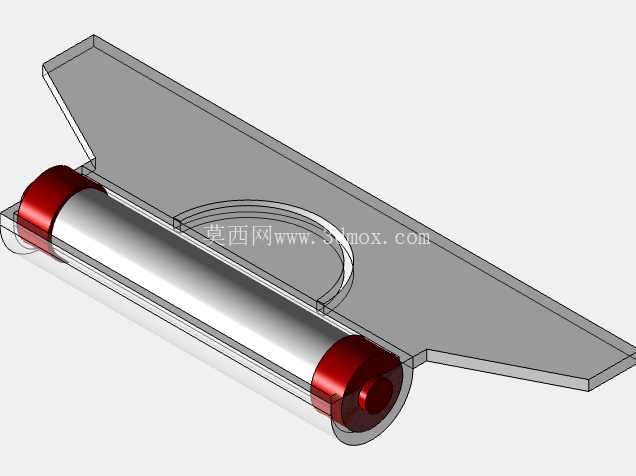

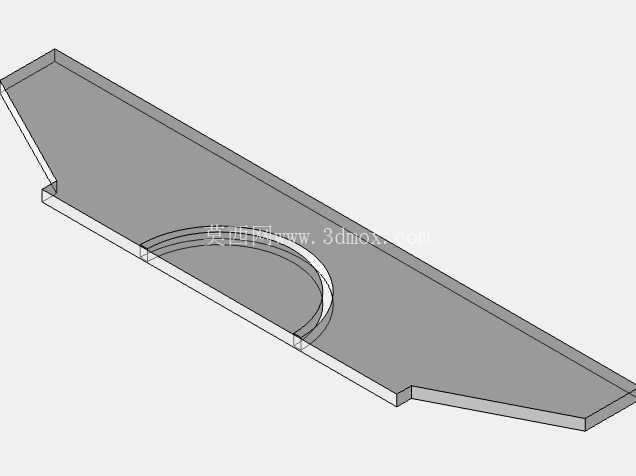

　　在机械制图、工程绘图以及现场钣金划线作业场景中，这类带圆柱滚子的平行划线尺是一线技术人员常用的手动测量划线工具，区别于传统固定式直尺，它能依托两端的圆柱滚子在纸面、工件光滑表面实现无偏移的平行滑移，解决了普通直尺推移时容易出现角度偏斜、划线不平行的痛点。从结构组成来看，整个工具分为尺身主体、圆柱滚子组件、端部限位结构三个核心部分，尺身采用平直的薄板结构，工作边缘做了倒角处理，避免划线时笔尖与尺边出现间隙导致的线条毛糙、偏移，尺身的平面度公差控制在0.02mm每100mm长度范围内，保证划线基准的平直度。

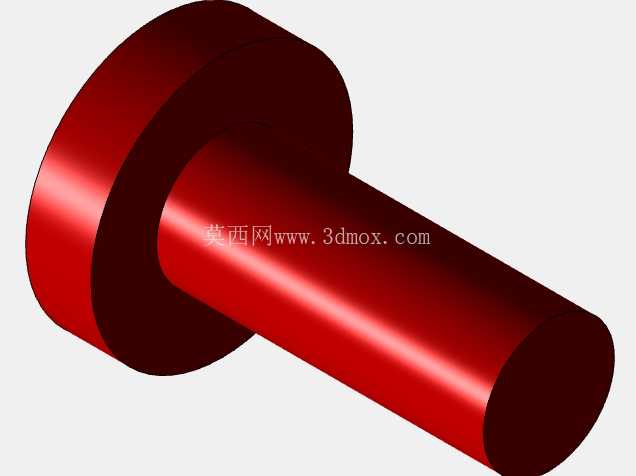

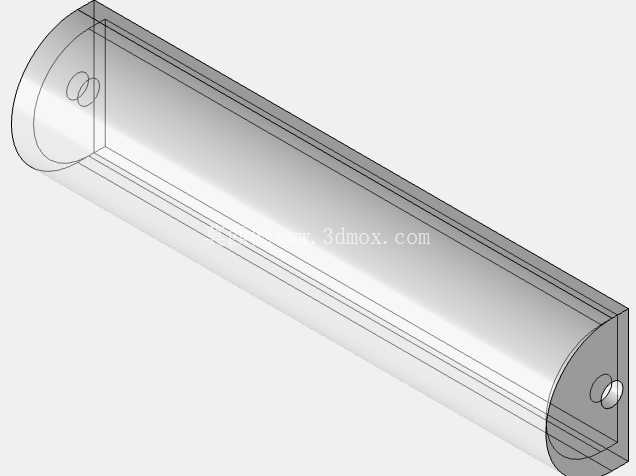

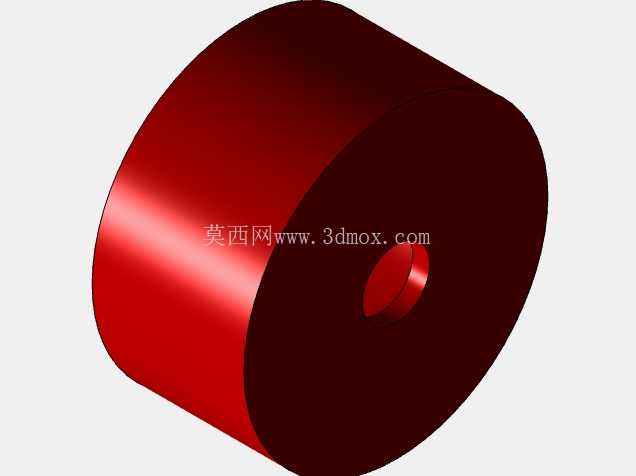

　　两端的圆柱滚子是实现平行滑移的核心结构，滚子的外圆圆柱度公差严格控制，装配后滚子轴线与尺身工作边缘的平行度误差不超过0.01mm，当尺身放置在平整表面时，两个滚子同时接触支撑面，推移过程中滚子做纯滚动运动，不会出现尺身相对工作面的滑动偏移，只要首次定位对准基准线，后续推移出的所有线条都能与基准保持严格平行，大幅提升长平行线绘制的效率与精度。端部的红色限位端盖一方面起到滚子轴向定位的作用，防止滚子从尺身的安装槽内脱出，另一方面端盖的直径略大于滚子外径，在尺身滑移到工作面边缘时能起到限位阻挡作用，避免工具从工作台滑落，同时醒目的红色也能在杂乱的绘图桌面快速识别工具位置。

　　从设计思路上，这款工具没有采用复杂的导轨结构，而是利用圆柱滚动的运动特性实现平行导向，整体结构没有多余的复杂零件，所有部件都采用对称式布局，重心落在尺身中轴线上，推移时不会出现单侧卡滞的问题。尺身的厚度控制在2mm左右，既保证了足够的结构刚性，握持推移时不会出现翘曲变形，又不会因为尺身过厚导致笔尖倾斜角度过大，影响划线精度。安装边界方面，滚子的突出高度为1.5mm，也就是说工具放置在工作面后，尺身底面与工作面之间保留1.5mm的间隙，避免尺身底面与纸面、工件表面直接摩擦，既减少了推移阻力，也不会蹭脏刚绘制的墨线或者划伤工件的已加工表面。

　　在实际使用场景中，除了常规的工程图纸绘制平行线、标注尺寸界线，这类工具也常用于钣金展开下料时的平行划线、小型机加工零件的划线工序，相比普通的钢直尺配合角尺推移的操作方式，它不需要反复对齐角尺基准，单次定位就能完成整组平行线的绘制，作业效率能提升60%以上。结构设计上充分考虑了手动工具的握持手感，尺身的上边缘做了圆弧过渡处理，长时间握持推移不会硌手，滚子的转动阻尼经过调校，既不会因为阻尼过小导致推移时尺身窜动，也不会因为阻尼过大导致推移费力，适配不同力度的操作习惯。尺身的工作边缘做了淬硬处理，硬度达到HRC40以上，长期使用不会因为笔尖、划针的摩擦出现磨损缺口，保证划线精度的长期稳定性。滚子与安装轴之间采用小间隙配合，转动灵活无卡滞，同时配合间隙控制在0.005mm以内，不会因为间隙过大导致滚子晃动，影响平行度精度。在三维建模练习场景中，这类结构也是典型的滚动导向类简易机构案例，建模过程中需要重点保证滚子轴线与尺身基准边的平行度约束，同时处理好端盖与滚子、尺身的装配配合关系，能帮助初学者练习对称结构建模、装配公差配合的相关设计思路，理解简单机械结构中运动副的设计逻辑，不需要复杂的参数化设置就能还原真实的机构运动效果，适合作为机械结构入门的建模练习案例。
