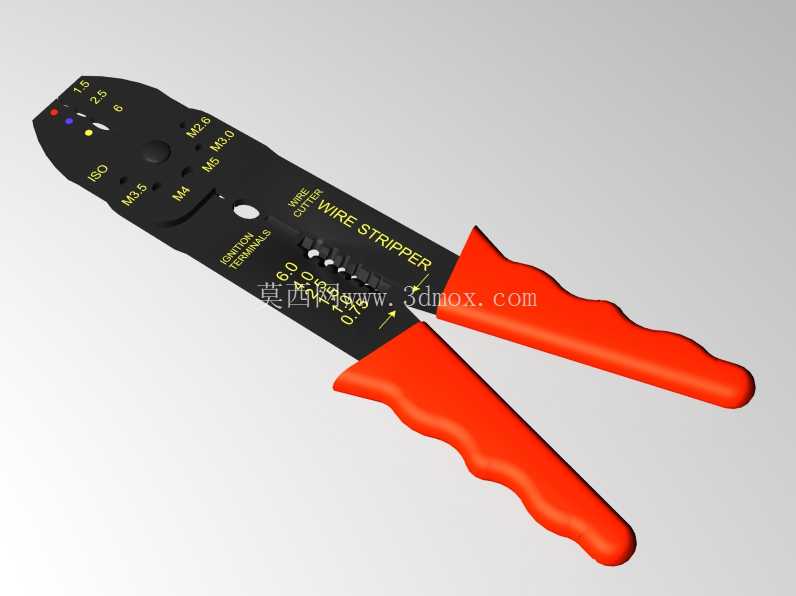

多功能手动剥线压接断线钳结构设计

　　这款多功能钳具整合了三类电工常用作业功能，在低压电气装配、线束加工、设备维保现场可替代多把单功能工具，减少作业人员随身工具携带量，适配0.5-6平方毫米多股铜芯导线的剥线、压接、剪切作业场景。钳身主体采用高碳钢冲压成型，刃口部位做局部高频淬火处理，硬度控制在HRC55-60区间，剪切铜芯导线时刃口无卷边、崩口风险，钳身表面做发黑氧化处理，提升日常使用中的防锈耐磨性能，手柄部分包覆双色防滑绝缘橡塑套，握持时贴合手掌弧度，长时间施力作业不易产生硌手疲劳感，绝缘层可耐受1000V工频电压，满足常规低压带电作业的绝缘防护要求。

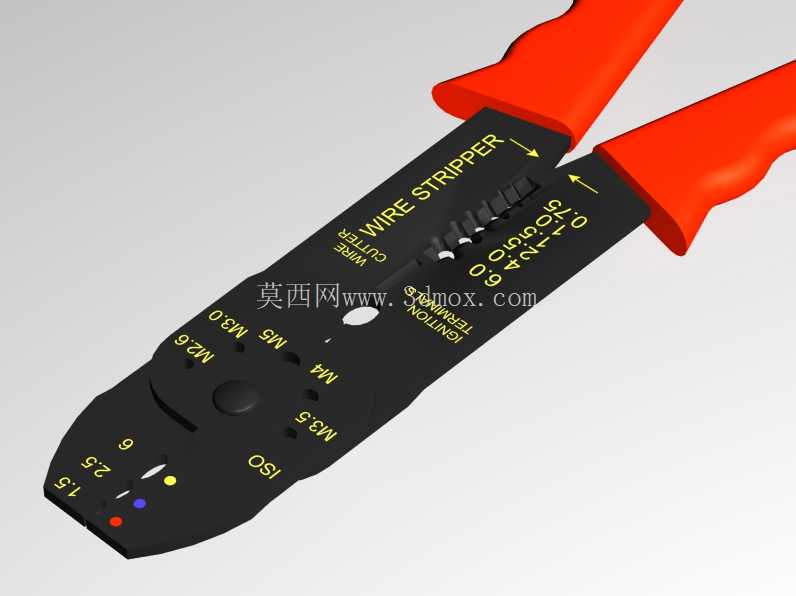

　　剥线工位沿钳身中部排布，对应不同线径的剥线刀口做阶梯式定位设计，刀口深度经过精准匹配，剥线时仅切断导线外层绝缘皮，不会损伤内部铜芯，每个剥线刀口旁标注对应线径刻度，作业时可快速匹配对应导线规格，无需反复调整刀口位置。压接工位分布在钳头前端区域，对应不同规格的冷压端子做压接型腔设计，压接时型腔可将端子与导线线芯均匀压合，压接后端子拉脱力符合电气连接通用标准，不会出现虚接、端子变形开裂问题。钳身中部设置剪切工位，除剪切导线外，也可对小规格铁钉、铁丝进行剪切，剪切工位旁预留M2-M5规格的螺栓剪切缺口，可快速剪切对应规格的螺杆，无需额外搭配扳手、钢锯作业。

　　钳身转轴部位采用铆钉铆接结构，铆接松紧度经过调试，钳身开合顺畅无卡滞，同时转轴处预留合理间隙，长期使用磨损后也不会出现钳头错位、刃口对合偏差问题。整体外形长度控制在200毫米左右，钳头宽度65毫米，闭合状态下最大厚度18毫米，可放入常规电工工具包的插袋中，不会占用过多收纳空间。设计过程中针对钳身受力点做有限元应力校核，在最大剪切力工况下，钳身最大应力远低于材料屈服强度，反复开合使用不会出现钳身变形、断裂问题。手柄尾部做圆弧收边处理，施力按压时不会硌伤手掌根部，橡塑套表面做防滑纹理设计，手部出汗或沾有少量油污时也可稳定握持，不会出现打滑脱手情况。

　　钳身表面的功能标识采用激光蚀刻工艺，长期摩擦使用也不会出现标识磨损脱落问题，作业人员可快速识别对应功能工位，减少误操作概率。在设备维保现场，面对控制柜内线束整改、端子压接、废旧导线剪切等零散作业需求，无需往返工具柜更换工具，单把钳具即可完成全部相关操作，有效提升零散作业的效率；在线束批量加工场景中，剥线刀口的定位设计可保证每根导线剥线长度一致，压接工位的型腔设计可保证端子压接质量统一，减少人工操作带来的质量偏差。钳身整体做轻量化设计，整钳重量控制在280克左右，高空作业时携带不会增加过多负重，绝缘手柄的阻燃特性也可应对作业现场的少量飞溅火星，避免手柄被引燃破损。钳头尖端做小尺寸收窄设计，可伸入狭小的接线盒、设备缝隙内完成导线剪切、端子压接作业，适配设备内部狭小空间的作业需求，不会因钳头尺寸过大无法伸入作业区域。
