内螺纹连接手动黄铜球阀结构设计

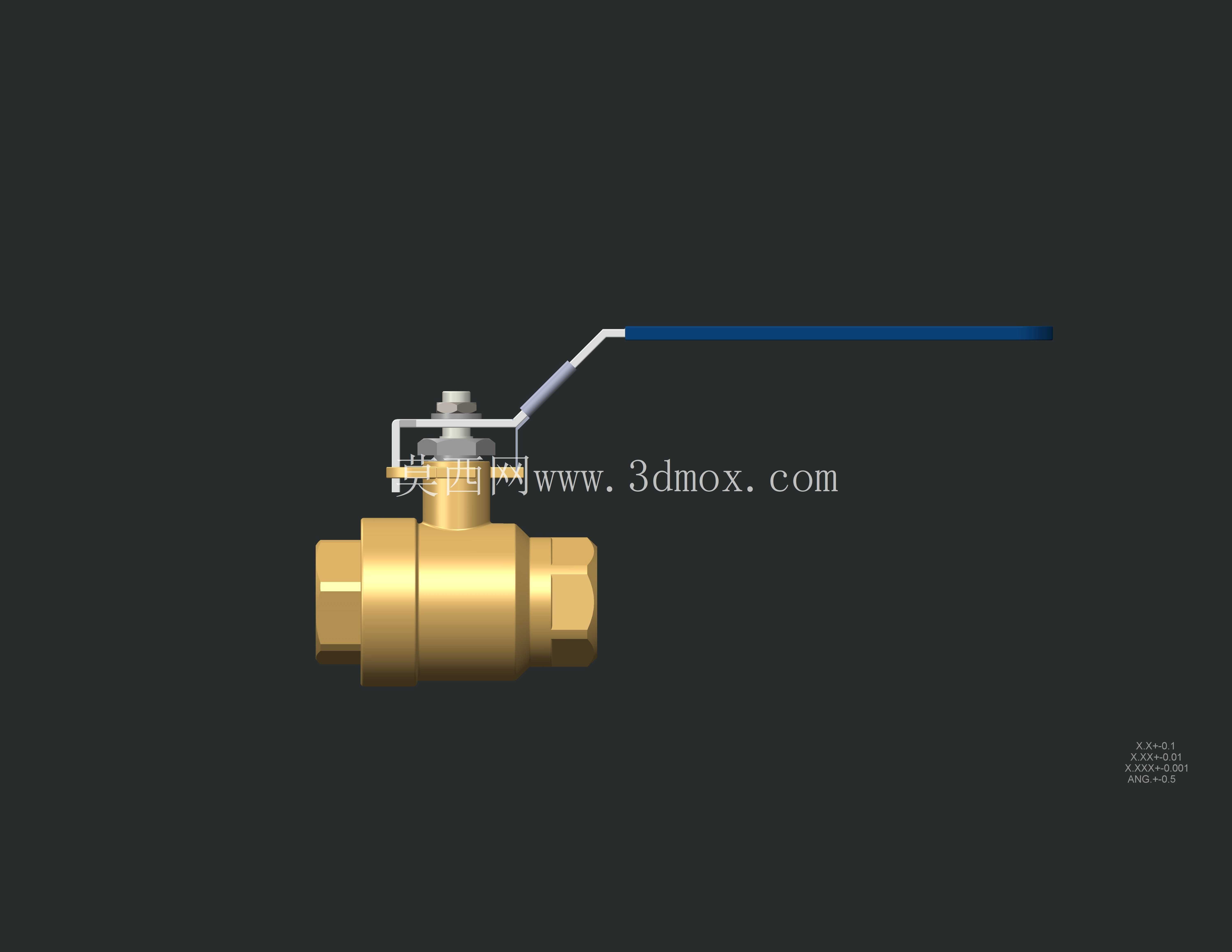

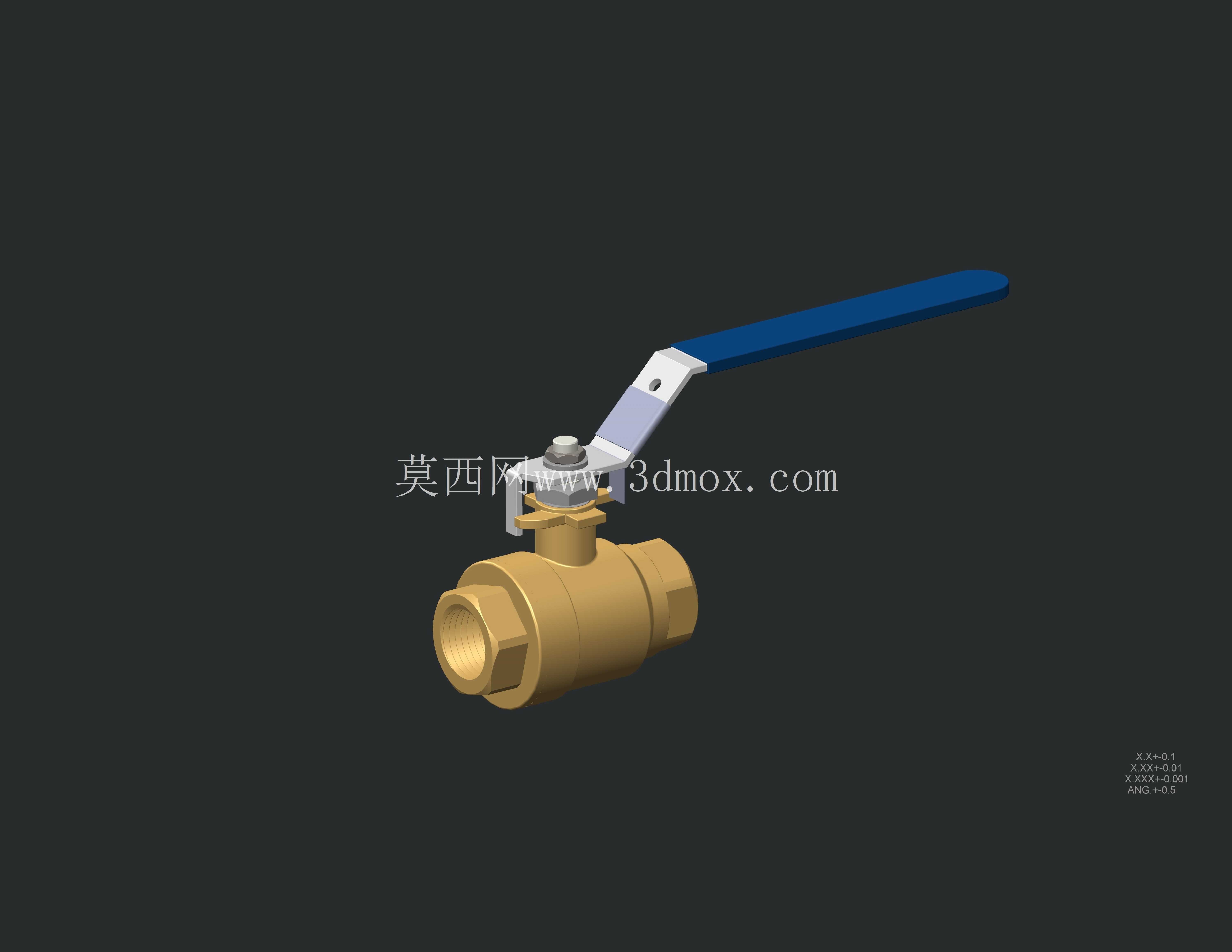

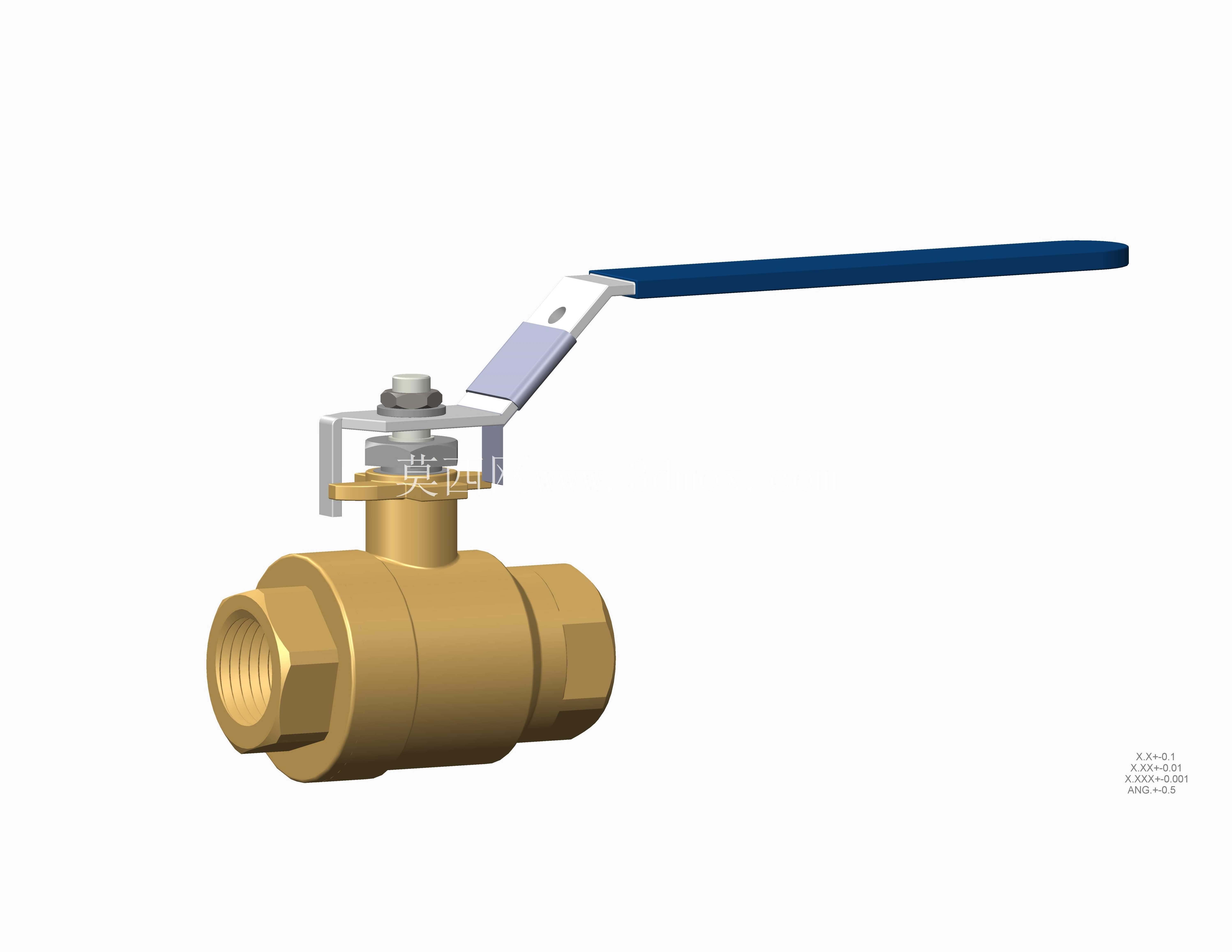

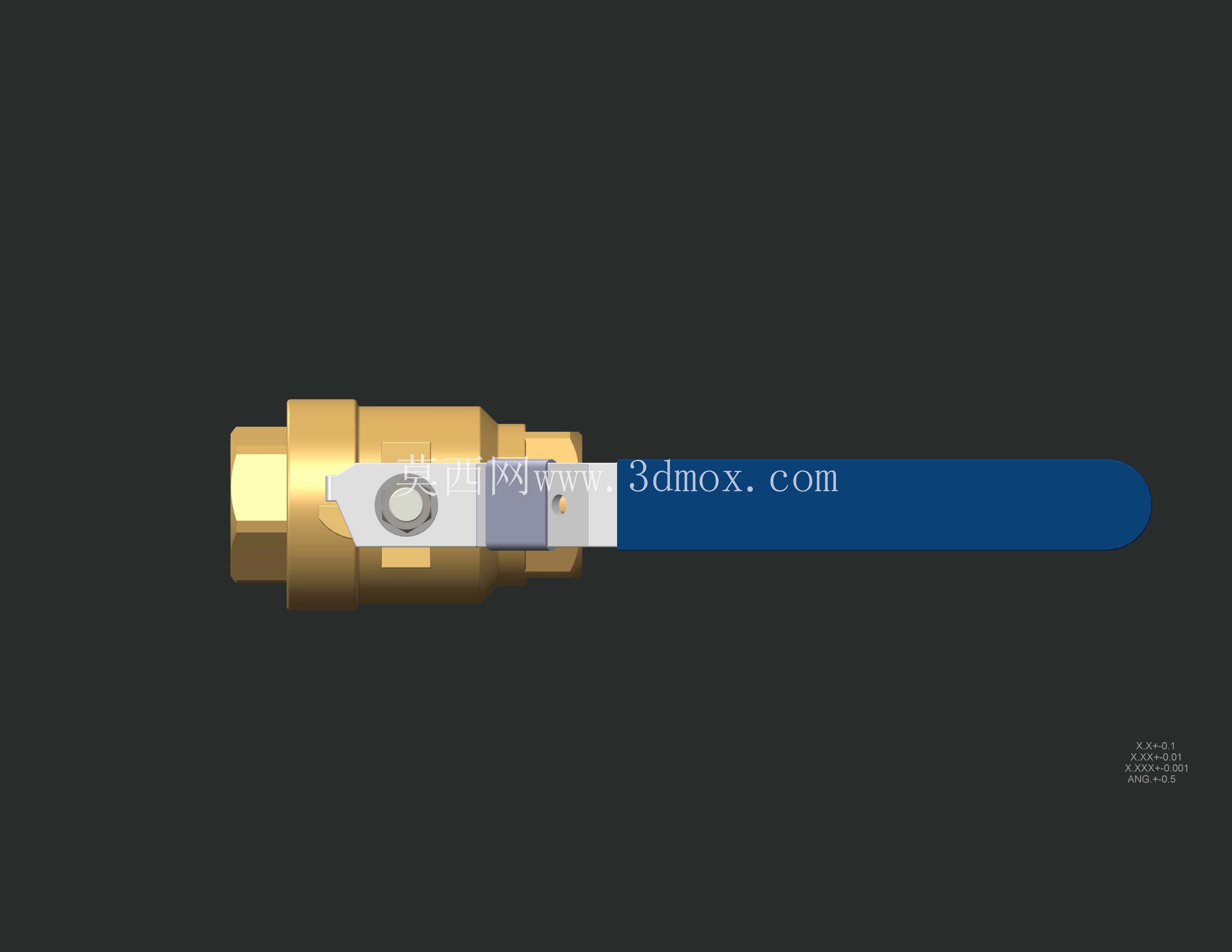

　　从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯与阀体之间的密封依靠聚四氟乙烯阀座实现，当手柄转动90度时，球芯的通孔与管路通道完全对齐，此时阀门处于全开状态，流道阻力极小，几乎不会产生额外的流体压降；当手柄反向转动90度，球芯通孔垂直于管路通道，密封面完全贴合阀座，实现管路的完全截断，这种快开快关的操作特性，非常适合需要频繁通断切换的流体回路，相比闸阀、截止阀类的多回转操作结构，手动操作的效率提升十分明显。建模过程中需要重点关注几个安装边界尺寸：首先是两端内螺纹的同轴度公差，必须控制在合理范围内，否则安装时会出现螺纹错扣、密封不严的问题；其次是手柄的转动空间预留，这款球阀的手柄为加长杠杆式结构，操作力矩更小，但转动时需要在阀体上方预留足够的摆动空间，避免周边管路或结构件阻挡手柄的全行程转动，建模时已经将手柄的两个极限转动位置做了运动包络检查，确保在常规安装场景下不会出现运动干涉。在民用给排水、暖通空调、小型液压气动回路以及低压流体输送管路的设计选型中，两通式手动黄铜球阀是应用频次极高的通断控制元件，这类元件的三维建模精度直接影响后续管路装配干涉检查、流道仿真分析以及生产开模的准确性。这款手动黄铜球阀采用一体式锻造黄铜阀体结构，两端为标准内螺纹连接接口，适配常规低压流体输送管路的外螺纹管件安装，不需要额外的法兰转接件，在小通径管路布设场景中能大幅压缩安装占用空间，降低管路布设的整体成本。

　　阀体的外形采用六角结构设计，并非单纯的圆柱形，这一设计是为了适配管道安装时的扳手夹持需求，在两端螺纹拧紧的过程中，施工人员可以用普通活动扳手卡住阀体六角部位施加扭矩，不会因为夹持力过大导致阀体变形，同时六角结构的加强筋作用也能提升阀体的承压能力，在额定工作压力下不会出现阀体开裂的问题。阀杆部位采用防吹出结构设计，阀杆从阀体内部装入，即使在管路带压的情况下操作，阀杆也不会因为内部压力作用被顶出，这一结构细节是这类低压球阀安全性能的核心保障，建模时对阀杆的定位台阶、密封填料槽的尺寸都做了精准还原，能够直接用于后续的工程图导出与生产加工参考。

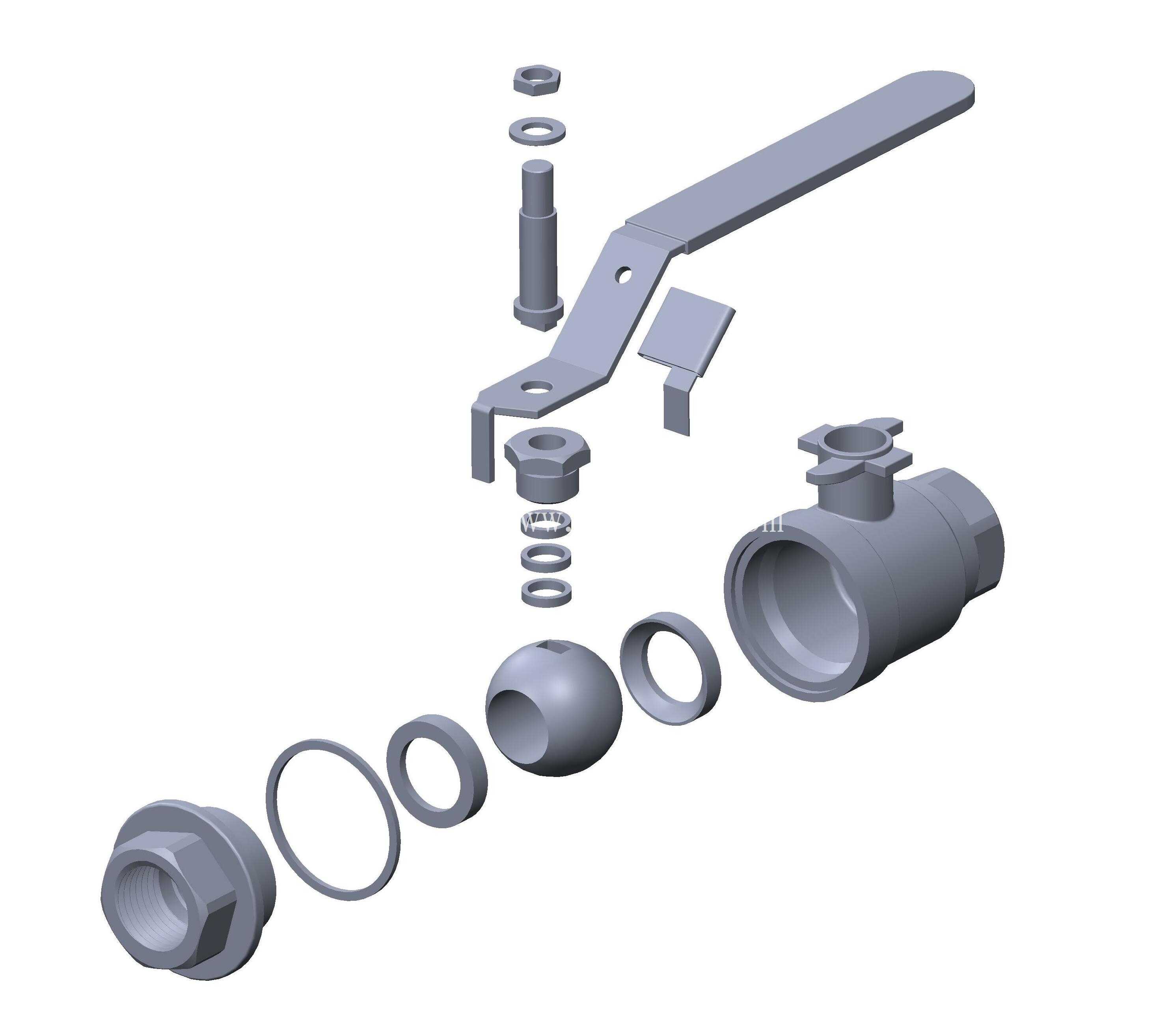

　　从实际应用场景来看，这类黄铜球阀普遍用于公称通径较小的水、气、非腐蚀性油类介质管路，比如家装给排水支路的通断控制、小型空压机的气路开关、设备冷却循环水的支路控制等场景，相比铸铁或铸钢材质的球阀，黄铜材质的抗锈蚀能力更强，在民用和普通工业场景下的使用寿命更长，不需要做额外的防腐涂装处理，外观质感也更适配明装管路的布设需求。建模时对球芯的通孔直径做了等通径设计，也就是全通径结构，全开状态下流道内径和连接管路的内径基本一致，不会因为阀门缩径导致流体流量受限，也不容易在阀腔内部积存介质杂质，降低了阀门卡涩的概率。手柄部分采用金属冲压件加包覆层的结构，加长的力臂设计让操作人员不需要借助额外工具就能完成阀门的开关操作，即使是管路内有一定压力的情况下，也能轻松完成启闭动作，手柄和阀杆的连接采用扁方定位加固定销的结构，不会出现长期使用后手柄打滑、转动空程的问题。在装配结构的设计上，这款球阀的零件数量控制在合理范围，阀体、球芯、阀座、阀杆、密封填料、压盖、手柄、固定销几个核心零件即可完成整体装配，没有多余的复杂结构，后期维护时只需要拆开压盖就能更换密封填料和阀座，不需要整体更换阀门，大幅降低了后期的运维成本。

　　建模过程中对所有配合面的公差都做了合理设定，比如阀杆和阀体的配合间隙、球芯和阀座的压缩量、压盖的拧紧行程等，都符合实际生产的装配工艺要求，不会出现建模尺寸理想化导致实际生产装配干涉的问题。对于管路设计人员来说，这款模型可以直接导入到整体管路装配体中，用来检查阀门和周边管路、设备的安装间隙，提前预判安装过程中可能出现的空间冲突问题，避免现场施工时才发现操作空间不足、扳手无法就位等问题；对于生产制造端来说，模型的所有结构细节都符合铸造模的开模要求，阀体的拔模斜度、壁厚均匀性都经过了校验，可以直接作为铸造工艺设计的参考基础，不需要再做额外的结构调整。
