二英寸不锈钢三片式内螺纹球阀结构设计

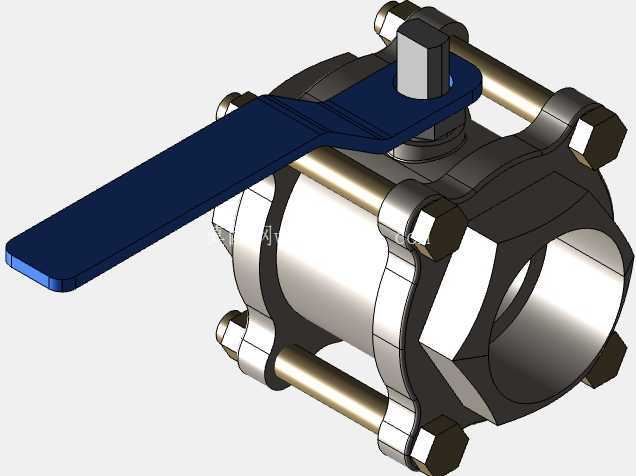

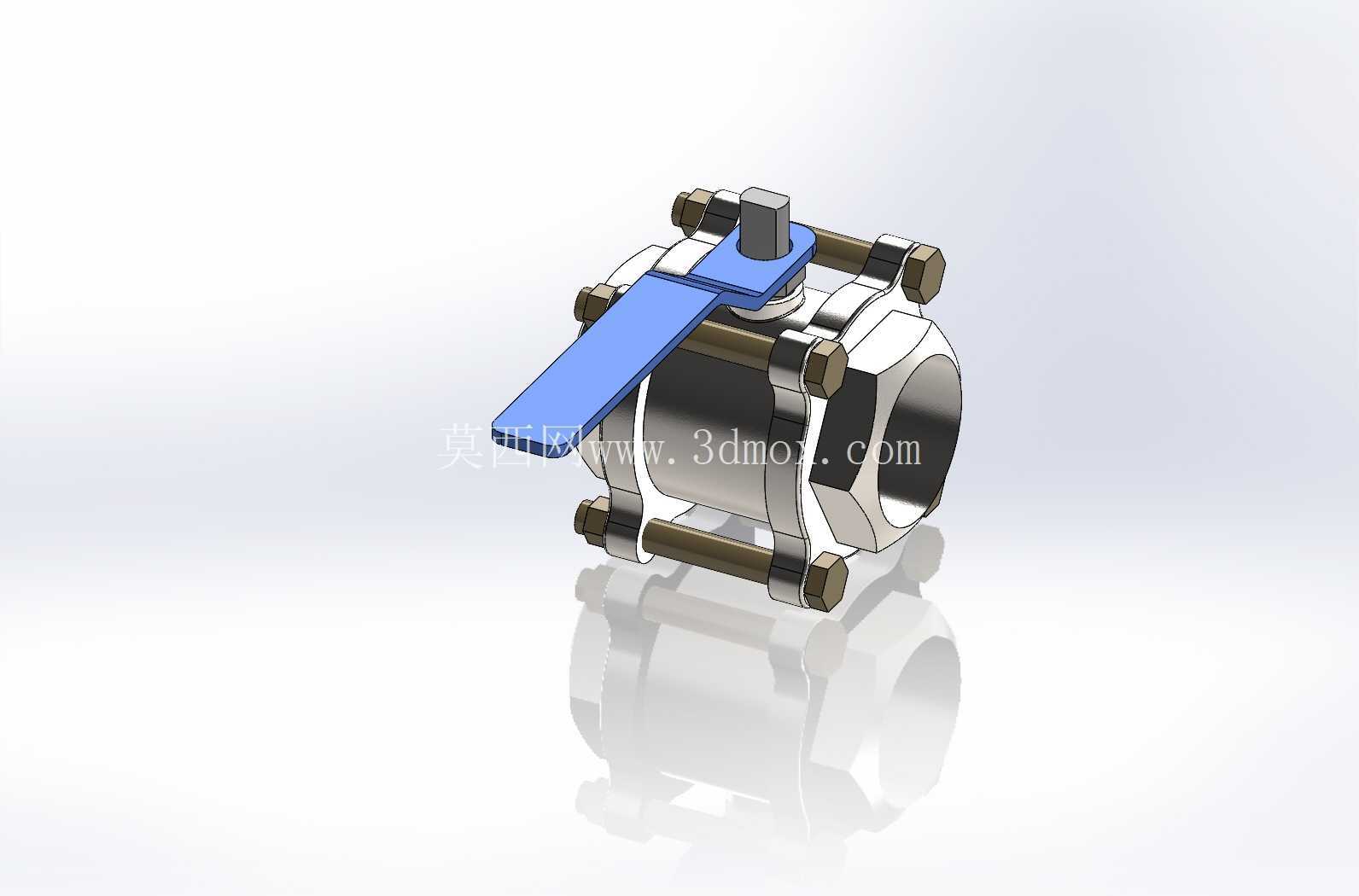

　　在民用给排水、化工流体输送、食品加工管路、中小型液压系统等场景中，通径两英寸的不锈钢球阀是极为常用的通断控制部件，这类阀门的核心作用是在管路系统中实现介质通路的快速截断与导通，相比闸阀、截止阀，它的流阻更小，开关行程更短，操作力矩更低，适合需要频繁启闭的工况。这款三片式结构的不锈钢球阀，在设计时首先考虑了安装维护的便捷性，阀体拆分为左、中、右三段，通过四根均布的螺栓拉杆完成锁紧固定，当阀座出现磨损或者球体表面有介质结垢需要清理时，不需要将整个阀门从管路上完全切割拆卸，只需松开拉杆螺栓即可拆分阀体取出内部组件，大幅降低了后期运维的工作量。

　　从结构功能来看，阀门的核心密封副采用金属球体搭配弹性阀座的设计，球体表面做了高精度抛光处理，粗糙度控制在合理区间，保证和阀座贴合时无泄漏间隙，阀杆部位设置了多重密封结构，避免介质从阀杆与阀体的配合间隙向外渗漏，同时阀杆采用防飞出设计，即使在管路带压状态下操作，阀杆也不会因为内部压力冲击被顶出阀体，提升了使用安全性。操作端采用扁平式加长手柄，手柄和阀杆的配合部位做了防转扁位结构，开关到位时手柄的指向和管路通路方向保持一致，操作人员可以直观判断阀门的启闭状态，避免误操作。

　　从安装边界来看，这款两英寸球阀的两端采用内螺纹连接形式，适配同规格的标准管螺纹，安装时不需要额外焊接法兰，直接和带外螺纹的管路端拧紧即可，整体轴向长度控制在常规同通径阀门的标准尺寸范围内，不会因为结构设计额外占用管路安装空间，阀体的外部轮廓做了圆角过渡处理，没有尖锐的凸起棱角，在狭小的设备舱内安装时不会剐蹭周边管线。设计过程中，对螺栓拉杆的排布做了受力优化，四根拉杆沿阀体圆周均布，锁紧时的压紧力可以均匀作用在阀体结合面的密封垫上，避免局部压紧力不足导致的介质外漏，同时螺栓的规格选型匹配两英寸通径下的公称压力要求，在额定压力工况下不会出现拉杆变形导致的阀体密封失效。球体的流道采用全通径设计，流道内径和连接管路的内径基本保持一致，介质通过时不会出现明显的通径缩颈，一方面降低了阀门的流阻损失，减少输送过程中的压力损耗，另一方面也可以让管路中的清洗球、杂质顺利通过，不会在阀腔内部造成淤积，适合输送带有少量固体颗粒的流体介质。在手柄和阀杆的连接部位，设置了定位挡块，当手柄旋转90度时就会被挡块限位，刚好实现全开到全关的行程控制，避免操作人员过度旋转导致的阀座密封面磨损，也能保证球体的通孔和管路完全对中，减少介质流动时的紊流。

　　阀体材质选用不锈钢，本身具备较好的耐腐蚀性，可以适配水、弱酸碱介质、油品等多种常见流体，不需要额外做表面防腐处理，在潮湿的安装环境下也不会出现锈蚀卡涩的问题，长期使用后操作力矩不会出现明显上升。从建模细节来看，所有配合部位都预留了合理的公差间隙，比如阀杆和阀体的配合间隙、球体和阀座的压缩量、阀体结合面密封垫的压缩空间，都按照实际加工装配的要求做了参数化设置，模型的所有特征都具备可编辑性，设计人员可以直接在这个模型基础上调整通径、压力等级、连接形式，快速衍生出不同参数的同系列球阀产品，不需要从零开始搭建基础结构。在实际选型应用中，这类球阀通常安装在管路的分支节点、设备进出口位置，作为检修切断阀使用，相比法兰连接的同规格阀门，内螺纹连接的形式安装效率更高，占用空间更小，适合管径不大、压力等级中等的管路系统，三片式的结构设计也让它比一体式球阀的维护成本更低，在中小规模的流体输送系统中有着非常广泛的应用空间。
