仿蟹爪结构精密螺旋锁紧夹具设计

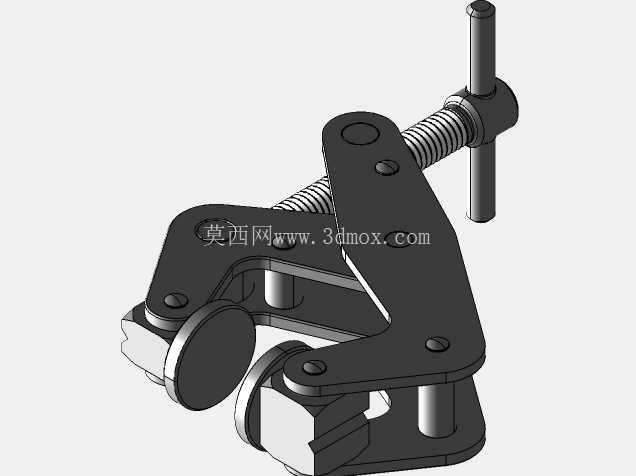

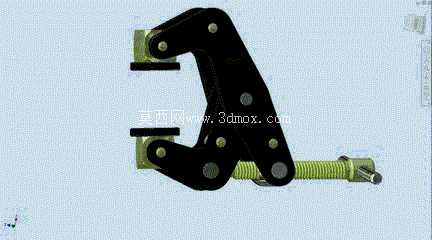

这款螺旋锁紧夹具的结构灵感来源于蟹爪的生物力学特征，在精密机械装配、小件加工夹持、实验室样件固定等场景下，能提供稳定可靠的锁紧力，适配小尺寸工件的高精度装夹需求。不同于常规平口钳的直推式锁紧结构，该夹具采用多连杆铰接的仿生构型，夹臂的开合轨迹并非单一轴向平移，而是在锁紧过程中形成包络式的夹持姿态，对异形小件、薄壁零件的夹持适配性更强，能有效减少单点施压造成的工件形变。

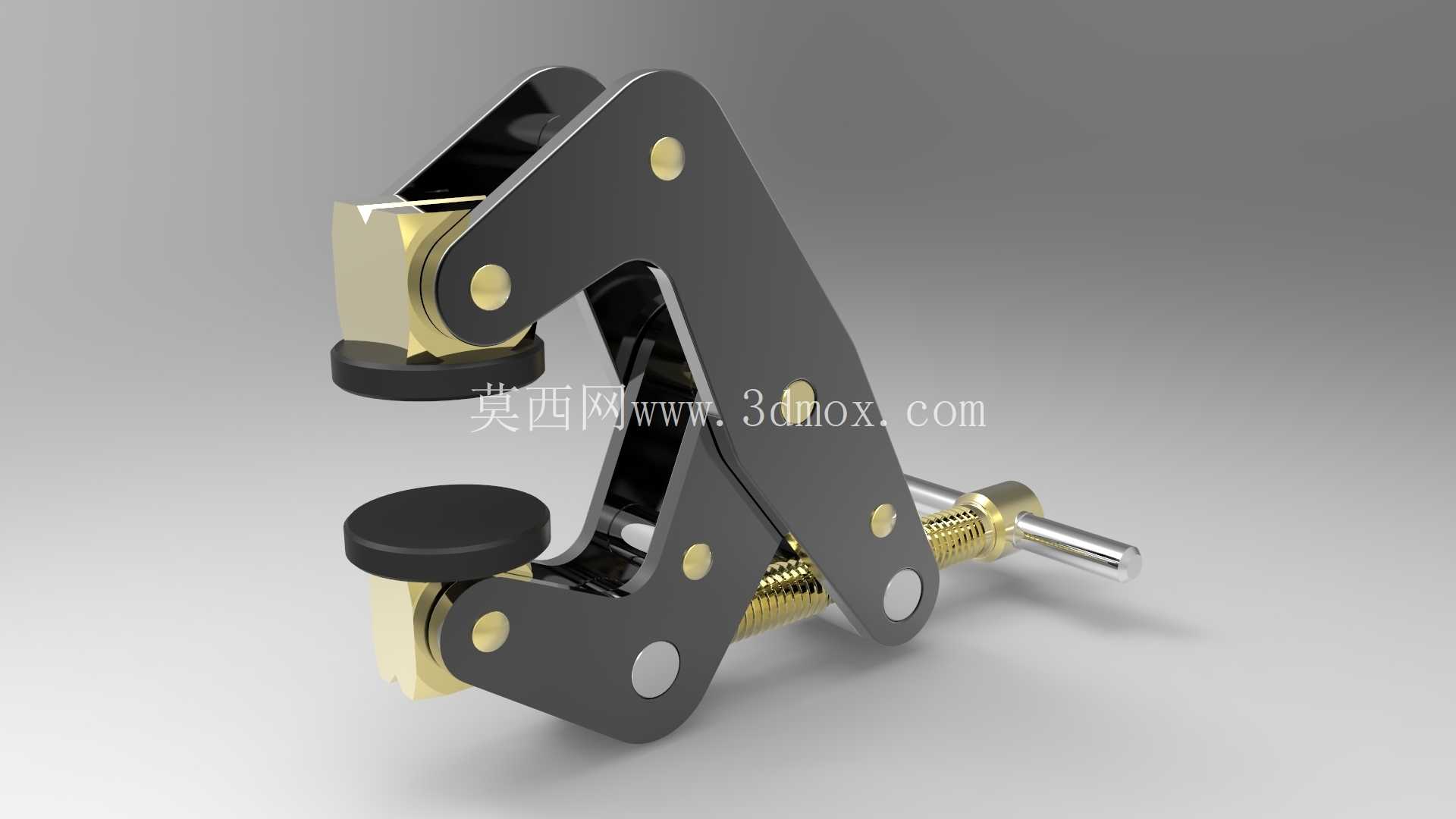

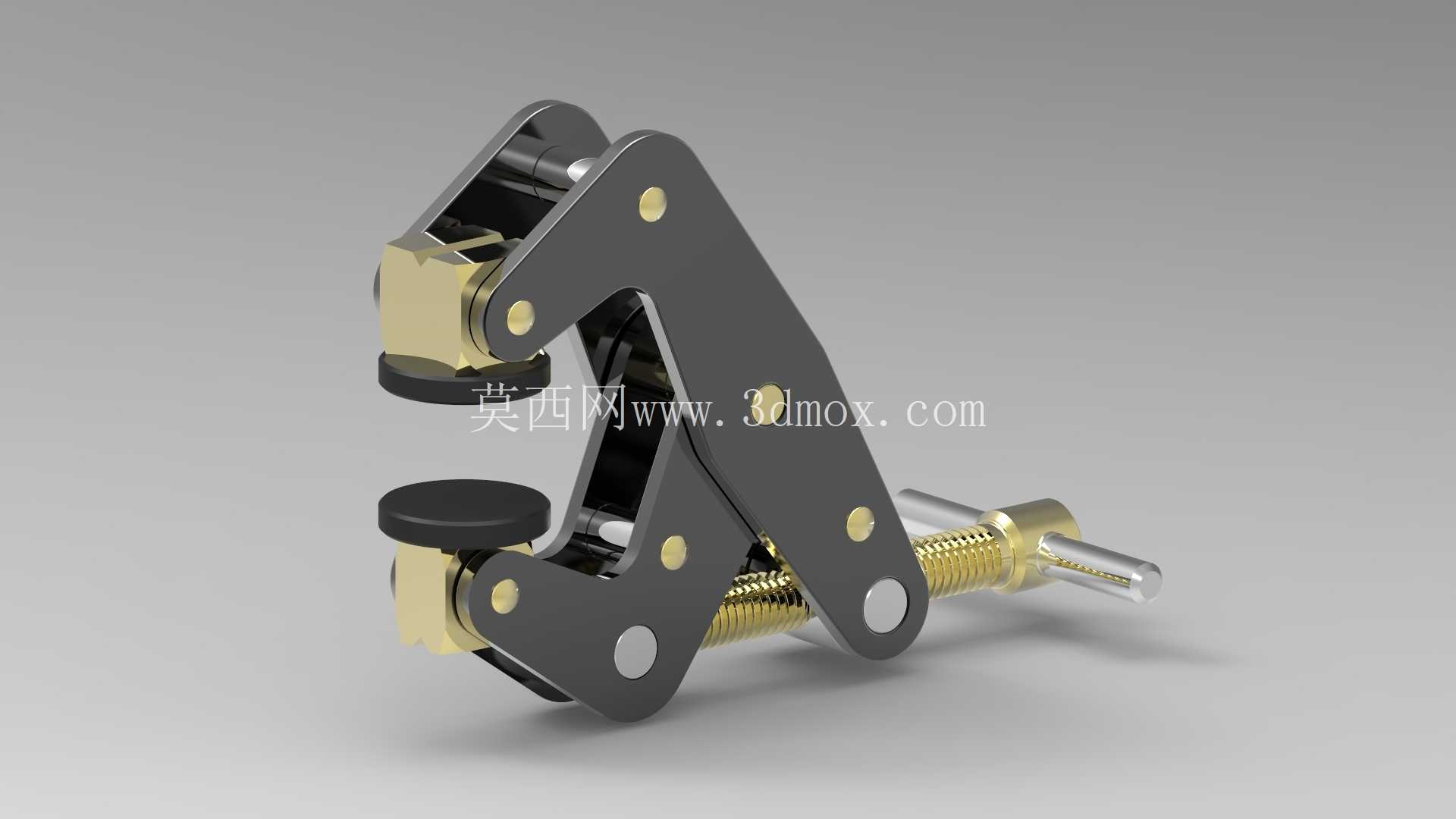

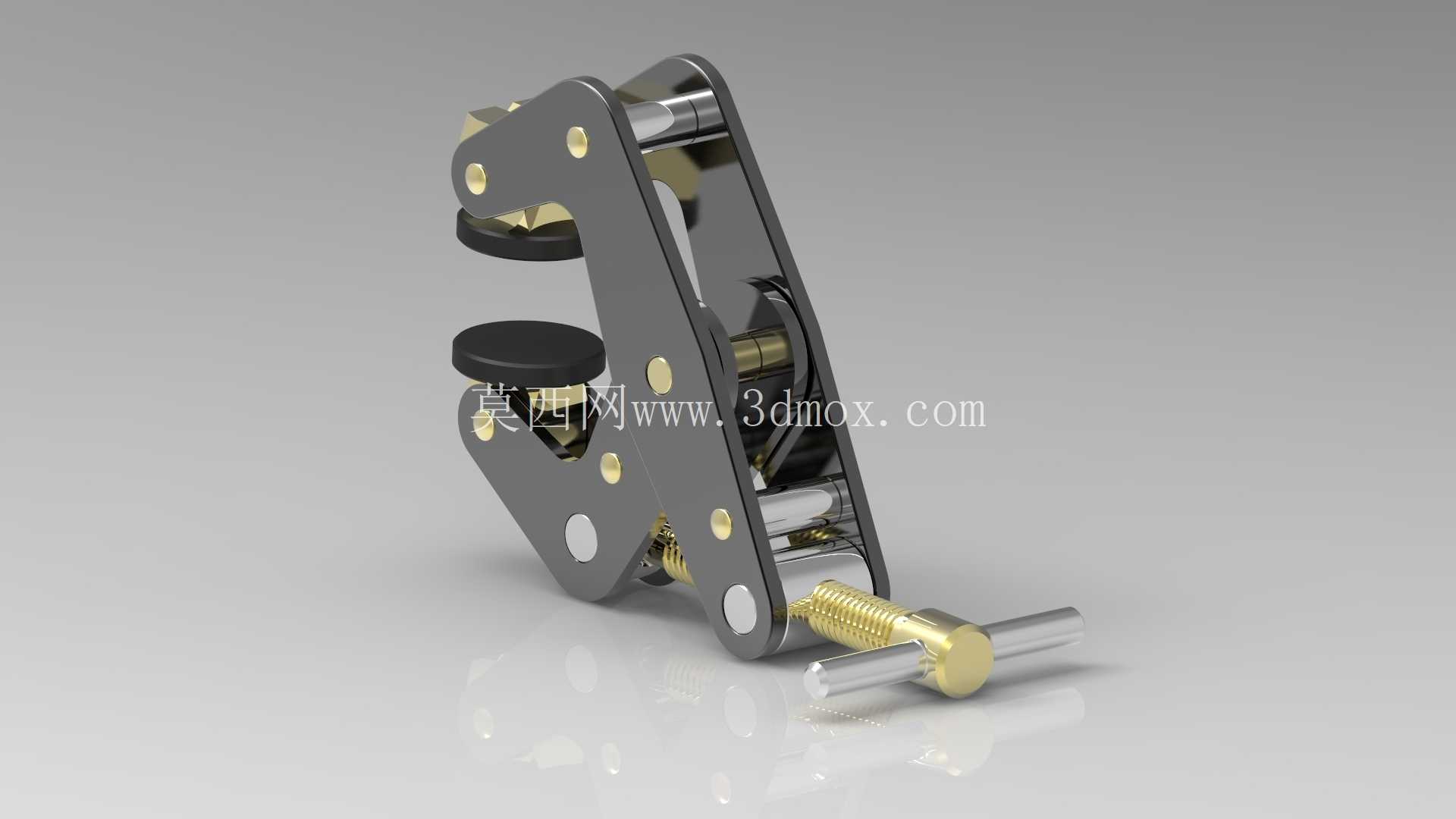

从实际使用边界来看，该夹具在未加装软质保护垫的状态下，最大夹紧宽度约为26毫米，可覆盖绝大多数小型精密零件的装夹尺寸需求，夹头端部预留了压接件的替换安装位，原配的黑色防滑压头可根据实际工况更换为铜质、尼龙或者橡胶材质的接触头，适配不同表面硬度工件的装夹要求，避免夹伤工件精加工表面。夹具的核心传力部件采用M4.5×0.75mm规格的细牙螺纹作为主轴传动结构，细牙螺纹的自锁性能更优，在长时间夹持状态下不会因为设备振动、外力扰动出现松脱问题，传动过程中的进给量更小，便于操作人员精准控制夹持力的大小，针对脆性材料、薄壁件的装夹能有效控制施压阈值，降低夹碎、夹变形的概率。

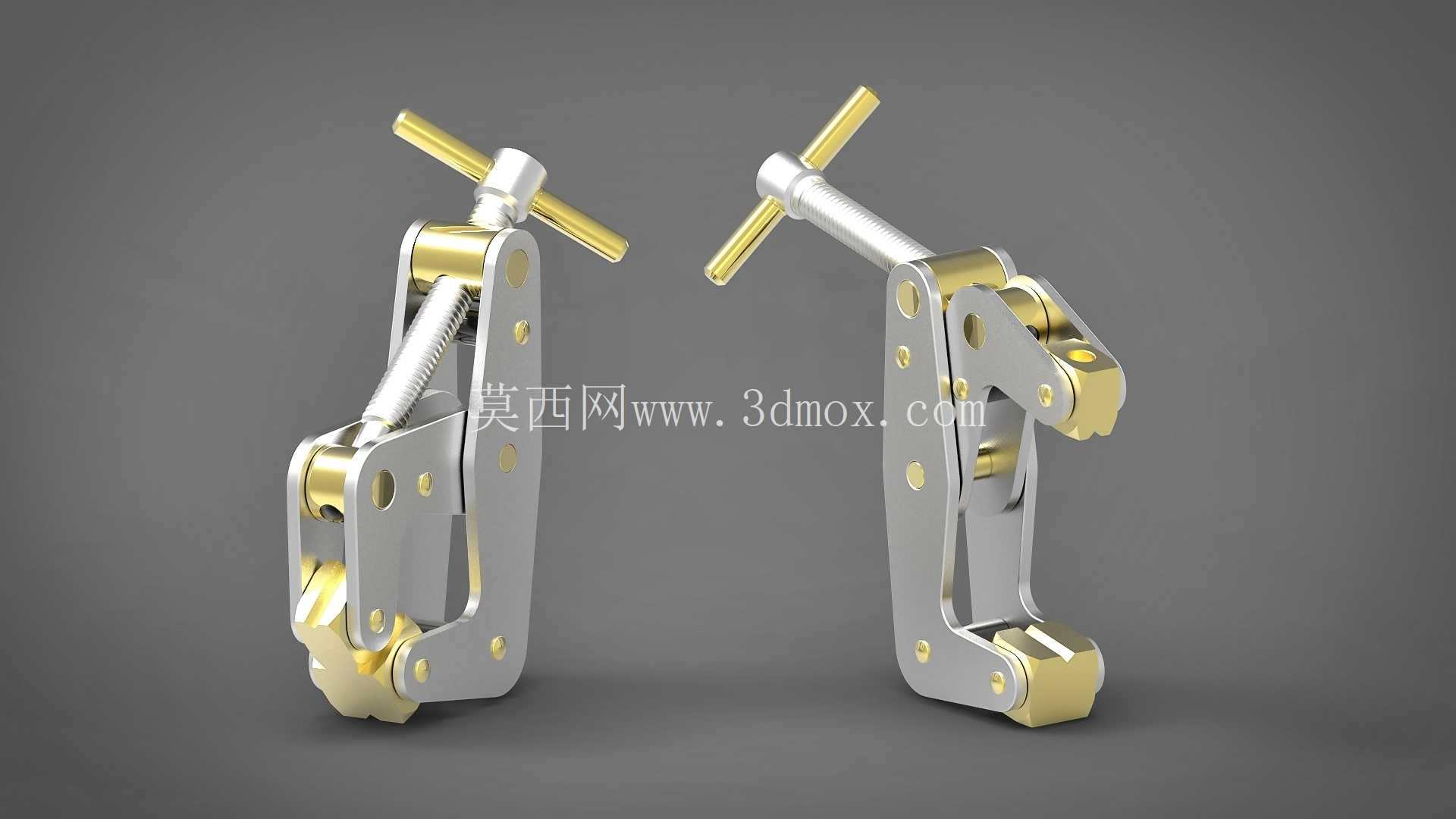

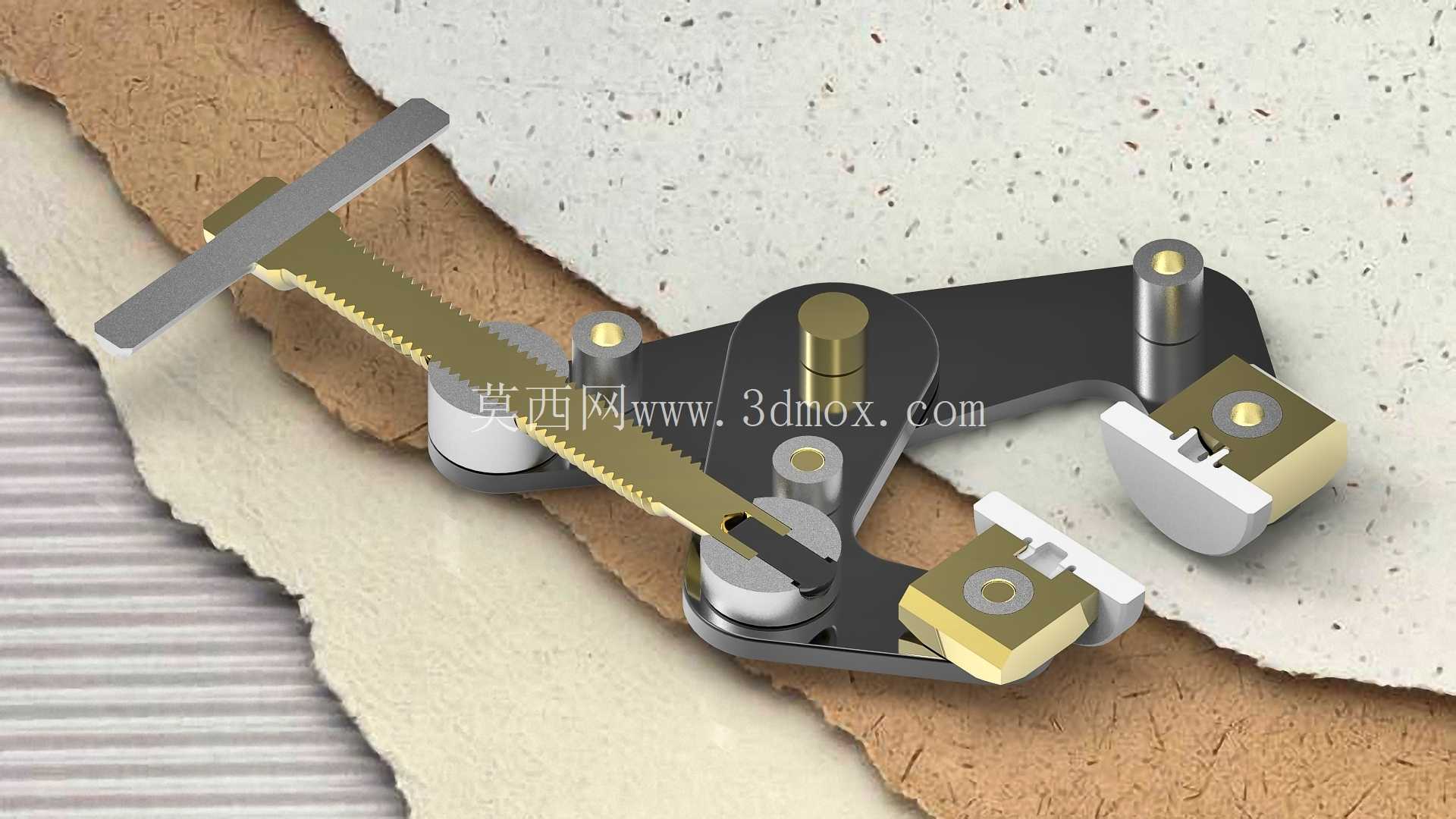

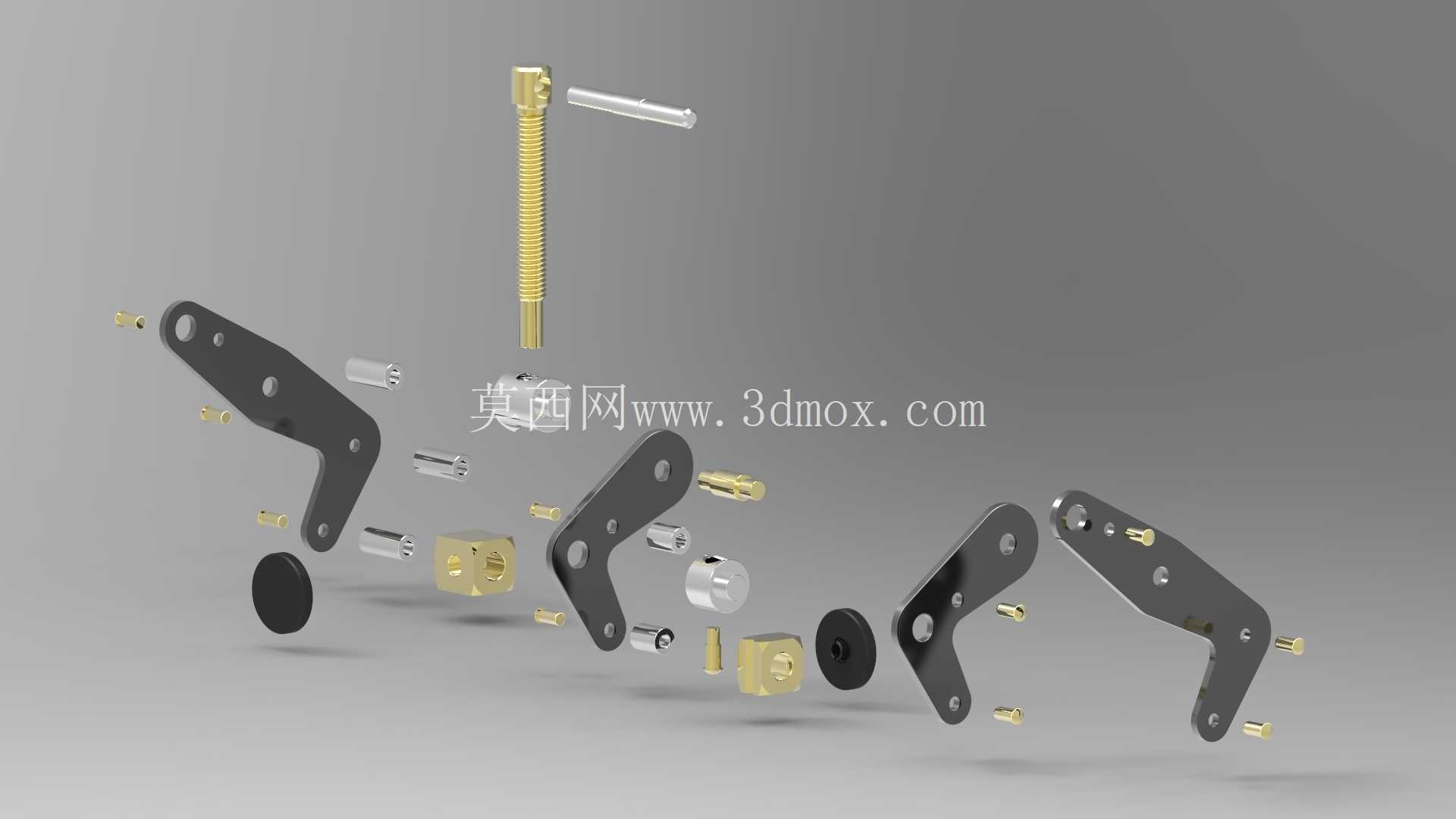

结构设计层面，所有铰接压接件的配合公差设定为H7/r6，属于中等过盈的过渡配合范畴，既保证了铰接点转动时无多余旷量，避免夹持过程中出现夹臂偏移、夹持定位精度下降的问题，又不会因为配合过紧导致铰接转动卡滞，操作时的开合手感顺滑。整套夹具的所有压接组件都支持拆卸替换，用户可根据实际使用需求，通过更换螺纹衬套、铰接螺栓、压接头等部件，快速调整夹具的开口范围、夹持接触形态，无需重新制作整套夹具体，能大幅降低多场景适配的改造成本。夹臂主体采用弯折式的钢板构型，通过多组铰接销轴连接形成力放大结构，转动末端的螺杆施加较小的扭力，就能在夹头位置输出数倍的锁紧力，相比同尺寸的直推式螺旋夹具，锁紧效率更高，操作人员无需借助加力杆就能达到足够的夹持力。

在实际应用场景中，这类小型精密夹具可直接固定在光学平台、小型台钻、攻丝机的工作台面上，完成小型零件的钻孔、攻丝、打磨、装配定位等工序，也可作为焊接工装的辅助夹持部件，固定细小的焊接零件，避免焊接过程中工件移位。夹臂的铰接结构经过受力优化，锁紧状态下的受力点均匀分布在各个铰接销轴上，不会出现局部应力集中导致的部件变形，长期反复使用也能保持夹持精度的稳定性。夹头的两个接触端面在锁紧状态下可保持完全平行，针对规则形状的方块、圆柱类零件，能保证夹持接触面完全贴合，不会出现翘边、夹持歪斜的问题，对于不规则形状的小零件，多连杆结构的夹臂可在小范围内自适应调整角度，尽可能增大接触面积，提升夹持稳定性。整套夹具的外露金属部件都做了发黑防锈处理，铜质传动螺母的耐磨性能优异，长期反复转动螺杆也不会出现螺纹滑牙的问题，铰接销轴采用不锈钢材质，在潮湿的车间环境下使用也不易生锈卡滞，维护成本极低，日常使用仅需定期在铰接点、螺纹传动位置涂抹少量润滑脂即可保持操作顺畅。
