手持式角向切割打磨工具结构设计

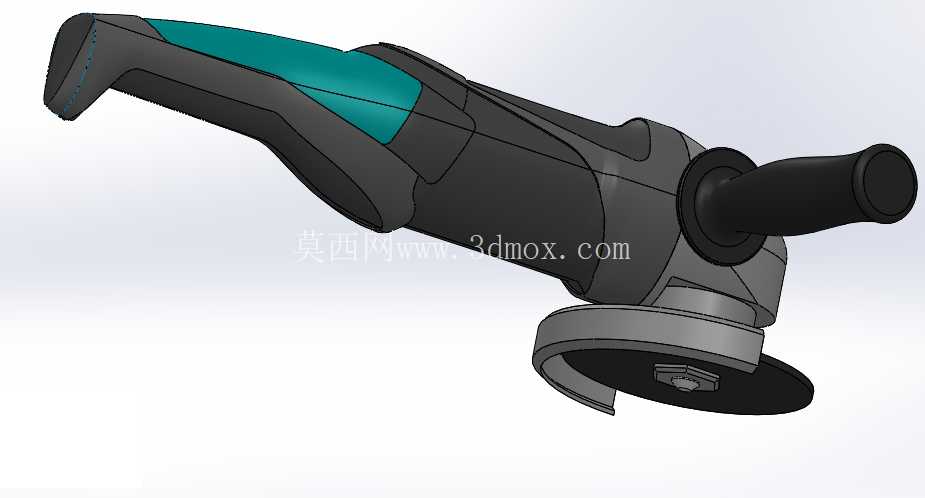

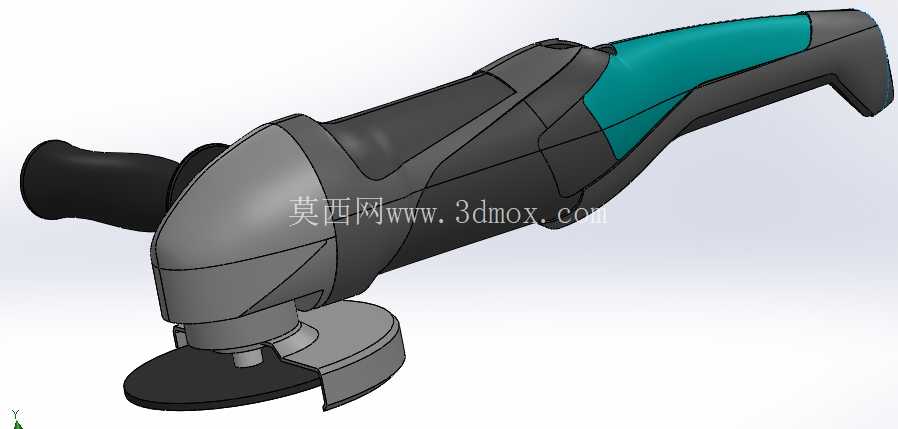

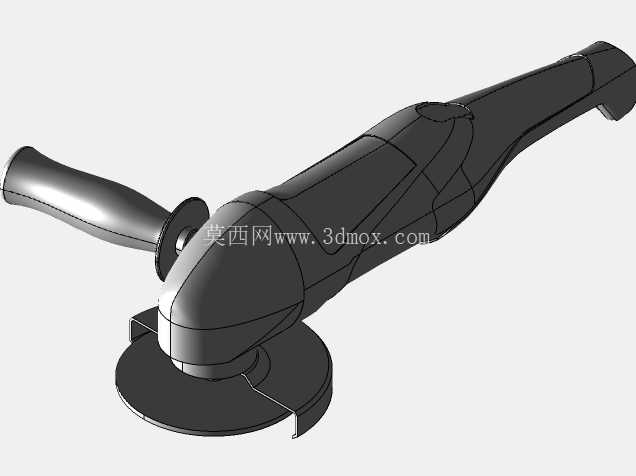

这款手持角向作业工具的三维结构，核心围绕金属加工作业场景的实际操作需求搭建，日常在五金加工、装修施工、设备维保场景中，主要承担金属型材切割、焊缝打磨、铸件飞边清理、石材边缘修型这类高频作业任务，区别于固定式磨削设备，它的作业边界不受工位限制，能适配高空、狭窄空间、设备旁原位维修这类无法移动工件的作业场景。

从功能实现逻辑来看，整机的动力传递路径完全贴合角向工具的作业特性，电机输出轴经锥齿轮组换向90度后，将动力传递至前端工作头，工作头的安装法兰严格匹配通用砂轮切割片、百叶轮打磨片的标准安装孔径，无需额外定制转接件就能适配市面绝大多数同规格耗材，护罩的铰接结构支持多角度快速调整，作业时可根据切割、打磨的不同操作姿态，调整护罩遮挡方向，阻挡磨屑飞溅朝向操作人员，辅助手柄的安装位设置了左右两个螺纹孔，适配不同操作习惯的人员，不管是左手还是右手持握辅助手柄，都能找到稳定的施力支点，降低长时间作业的疲劳感。

外形设计上充分考虑了手持操作的人机工程逻辑，机身主体的握持段做了贴合手掌弧度的曲面收窄，表面的防滑纹理区域对应握持时的手指贴合位置，即便手上沾有少量切削液或金属粉尘，也能保持足够的握持摩擦力，避免操作时打滑。整机的安装边界完全适配单人手持操作的尺寸范围，前端工作头的回转半径控制合理，在狭窄的管道间隙、设备框架内部作业时，不会因为机身尺寸过大出现干涉，尾部的电源线出线位置做了防弯折护套，避免作业时反复弯折电源线导致线芯断裂。

结构设计过程中，重点平衡了整机强度与重量控制的矛盾，齿轮箱部位采用高强度壳体结构，承受磨削作业时的径向反作用力，避免长时间重载作业导致壳体变形、齿轮啮合间隙变大，而握持段的壳体在保证结构强度的前提下做了局部壁厚优化，尽可能降低整机重量，减少操作人员长时间举持作业的负重感。开关的布置位置刚好对应握持时的食指操作范围，不需要调整握持姿势就能完成设备的启停操作，开关的防误触结构需要刻意按压解锁才能启动，避免搬运、放置过程中误碰开关引发安全风险。

从装配逻辑来看，整机的零部件拆分完全符合量产装配的工艺要求，壳体的止口定位结构能保证上下壳体装配时的同轴度，避免装配后出现电机轴与轴承位不同心导致的运转震动，齿轮组的安装位设置了轴承预压调整间隙，装配时可通过调整垫片厚度控制齿轮啮合间隙，既保证动力传递的顺畅度，也能降低运转时的齿轮噪音。输出轴的锁紧结构设置在机头位置，更换耗材时按下锁止销就能固定输出轴，不需要额外工具就能完成砂轮片的拆装，大幅提升耗材更换的效率。

在实际作业适配性上，这款工具的结构设计覆盖了绝大多数常规角向作业的需求，不管是钢结构安装时的型材切断、焊接后的焊道打磨平整，还是五金件加工时的毛刺去除、家装场景下的瓷砖石材修边，都能通过更换不同的前端耗材实现对应功能，整机的重心位置经过优化，落在握持手柄的中心区域，作业时不会出现机头过重导致的前倾费力问题，操作人员只需施加很小的扶持力就能控制作业方向，针对长时间连续作业的场景，壳体上的散热风道顺着电机布置方向设计，进风口位于尾部握持段后方，出风口位于机头位置，作业时产生的气流能带走电机运转产生的热量，避免长时间重载导致电机过热烧毁，风道的走向同时能避免磨屑被吸入电机内部，减少碳刷、转子的磨损，延长设备的实际使用寿命。
