双瓶位氮气瓶周转搬运手推车结构设计

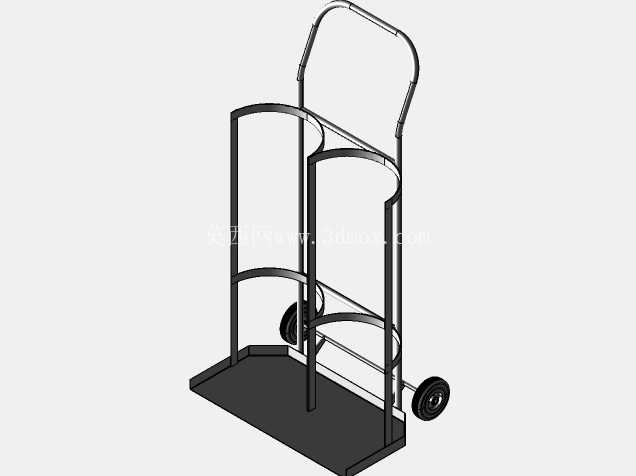

　　这款双瓶位手推式气瓶运输车，主要面向工厂车间、实验室、气站充装站点等场景下的高压氮气瓶短距离周转作业，解决直立气瓶人工搬运易倾覆、磕碰瓶体、劳动强度大的实际痛点，适配常规40L容积工业氮气瓶的直立转运需求，也可兼容同外径规格的氧气瓶、氩气瓶等高压工业气瓶的短途移动作业。从结构设计逻辑来看，整车采用框架式焊接结构，底部为整块钢板折弯成型的承载托盘，托盘边缘做15mm高的翻边处理，既可以承托气瓶底部的圆弧底，避免气瓶在推行过程中从底部滑脱，也能在气瓶意外渗漏积液时起到临时承接作用，防止液体直接滴落到地面造成污染或腐蚀。托盘上方设置两道环形抱箍，抱箍采用圆钢弯制而成，内径匹配标准工业气瓶的外径尺寸，两道抱箍沿竖直方向间距设置，分别对应气瓶瓶身的中下部与中上部位置，配合底部托盘形成三点限位，能够完全限制气瓶在水平方向的窜动，避免推行过程中气瓶晃动倾斜。推车的推行把手采用一体化弯管结构，从车架两侧向上延伸后向后弯折形成符合人体工程学的握持高度，握持位置距离地面约900mm，适配多数成年操作人员的站立推行高度，把手表面无需额外包覆防滑材料，依靠金属圆管本身的摩擦力即可满足推行握持需求，减少易损件的维护成本。

　　行走机构采用单轴双轮布局，轮轴安装在车架底部靠近后侧的位置，轮轴位置经过重心匹配设计，空载状态下车架可依靠底部托盘前端边缘与两个车轮形成三点稳定支撑，直立放置时无需额外倚靠即可保持稳定；装载气瓶后，操作人员只需向下压动把手，即可将整车重心转移到车轮轴上方，轻松撬动整车载荷推行，轮体采用实心橡胶脚轮，轮径适配车间常见的环氧地坪、水泥地面、小尺寸门槛等通行场景，无需充气维护，抗穿刺能力强，适配工业场景下的复杂地面环境。从安装边界与尺寸适配来看，整车宽度控制在600mm以内，能够顺利通过车间常规的800mm宽防火门、货梯轿厢门等通行空间，长度方向尺寸控制在700mm以内，转向半径小，在狭窄的设备通道、实验室走廊内也可灵活转向。

　　车架所有焊接位置均采用满焊处理，焊后打磨去除焊渣毛刺，整体做喷塑防锈处理，适配车间内潮湿、有轻微腐蚀性介质的使用环境。抱箍位置预留了可选装的绑带挂点，用户可根据实际使用需求加装尼龙绑带，进一步提升气瓶固定的可靠性，针对需要上下小坡度坡道的场景，该重心设计也能保证操作人员在坡道上推行时无需额外施加过大的扶持力，即可保持车身稳定。不同于单瓶位气瓶车，双瓶位设计可一次完成两瓶同规格气瓶的转运，在气站批量配送、车间集中更换气瓶的场景下，能够减少往返搬运次数，提升周转效率；车架整体无多余突出结构，停靠时可紧贴墙面放置，减少对车间通道空间的占用。

　　在结构建模过程中，所有管材的弯折半径、焊接搭接位置都经过干涉校验，保证实际生产时管材弯制后能够精准对接，无需二次修配；轮轴的安装位置经过反复的重心模拟，确保装载满瓶状态下，操作人员施加在把手上的下压力不超过15kg，符合人力搬运的劳动负荷要求，避免长期操作造成职业损伤。托盘的翻边高度经过实际验证，既能够阻挡气瓶底部滑动，也不会因为翻边过高导致气瓶放置时需要抬升过高的高度，降低气瓶装卸时的劳动强度。环形抱箍的内径比标准气瓶外径大5mm，既方便气瓶顺利放入抱箍内，也不会因为间隙过大导致气瓶在抱箍内晃动碰撞，减少瓶体漆层的磕碰损伤。
