成套套筒式冲击扳手头组收纳结构设计

　　在重型设备维保、钢结构拆装、大型机电设备现场检修场景中，普通手动扳手的输出扭矩往往无法满足大规格紧固件的拆装需求，冲击扳手配套的专用扳手头是这类作业里不可或缺的配套耗材，而整套不同规格的扳手头如果没有规整的收纳结构，很容易在现场搬运、存放过程中出现规格丢失、磕碰变形、套筒定位销槽进灰卡滞的问题，直接影响现场作业效率。这套冲击扳手头组的设计，首先围绕现场作业的实际使用逻辑排布规格序列，从常用的小尺寸套筒到大扭矩作业所需的大规格套筒，按照使用频率从收纳盒靠近开盖侧到内侧依次排布，作业人员打开盒盖后无需翻找就能第一时间拿到高频使用的规格，减少现场选件的时间损耗。

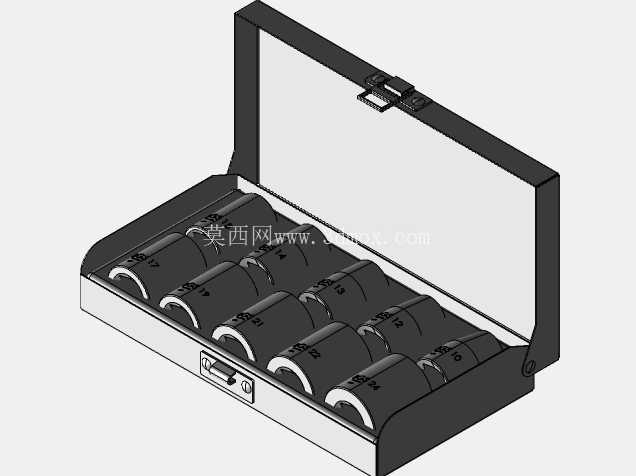

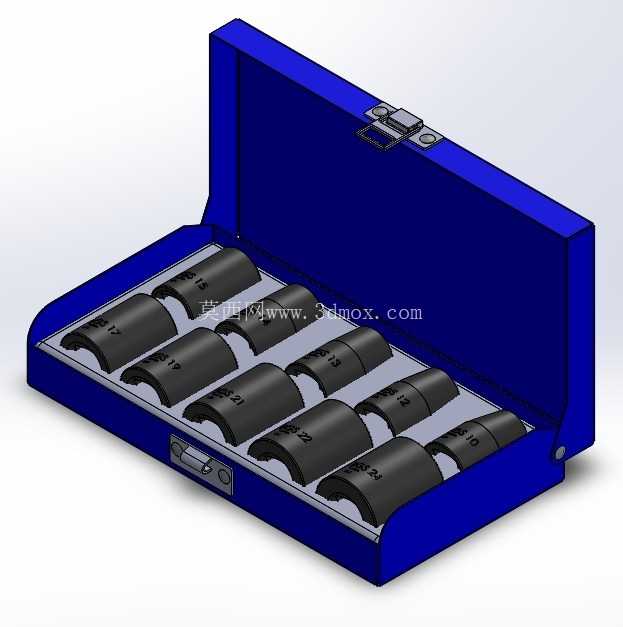

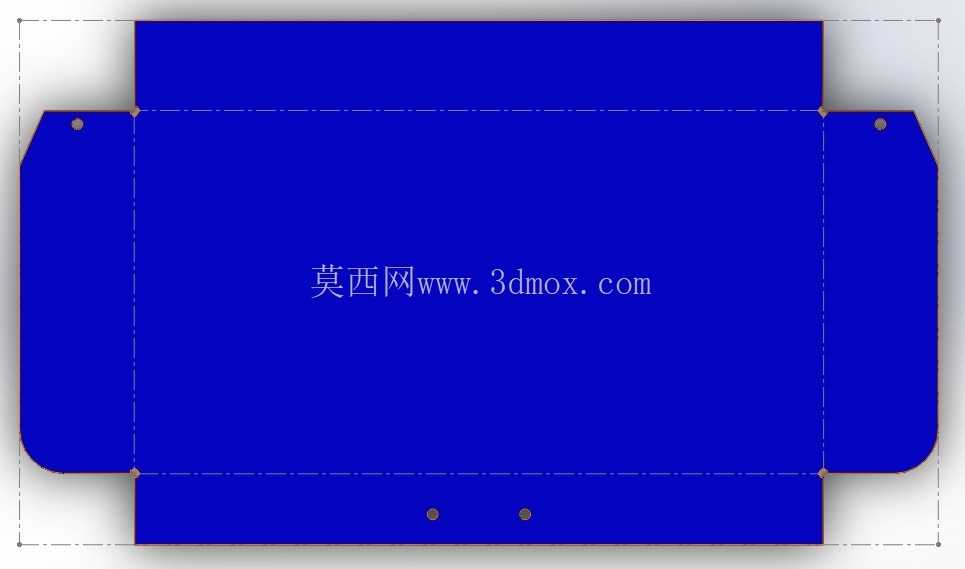

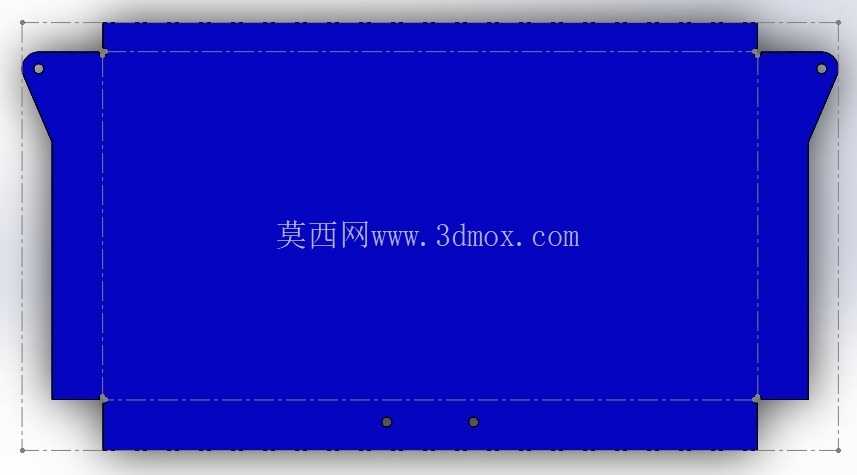

　　收纳盒采用翻盖式金属壳体结构，盒体边缘做了卷边强化处理，在工地、车间这类容易出现重物磕碰的场景下，能够避免盒体受挤压变形导致内部套筒卡位偏移，盒盖与盒体的连接采用通长铰链，相比分体式小铰链，在频繁开合、甚至现场作业人员临时踩踏盒体拿取高处工具的极端使用场景下，不会出现铰链断裂、盒盖脱落的问题。盒体内部的套筒固定基座采用仿形铣削的定位槽，每个槽位的轮廓和对应规格的扳手头外圆完全匹配，过盈量控制在0.2mm到0.3mm之间，既可以保证在收纳盒倒置、搬运颠簸的过程中套筒不会从槽位脱落，又能让作业人员单手就能取出所需规格的套筒，不会出现卡接过紧拿取困难的问题。每个扳手头的驱动端都统一适配标准冲击扳手的方驱接口，方驱孔内的定位钢珠卡槽位置严格遵循通用冲击工具的接口尺寸规范，不管是气动冲击扳手还是锂电冲击扳手，都能直接卡接固定，不会出现接插后松旷、扭矩传递过程中脱落的风险。套筒的工作端采用六角全包覆结构，相比普通十二角套筒，在大扭矩冲击载荷下能够更好地贴合螺栓六角头的受力面，减少螺栓棱角打滑、套筒内壁崩裂的概率，适合高强度冲击作业的使用需求。收纳盒的锁扣采用双重搭扣设计，搭扣本身带有自锁结构，在收纳盒随工具包转运、甚至从1米左右高度意外跌落时，搭扣不会受震动自行弹开，避免内部套筒散落。

　　盒盖内侧没有做多余的隔层设计，而是预留了平整的平面，作业人员在现场临时需要放置小零件、拆卸下来的螺栓垫片时，可以临时作为置物平台使用，解决现场作业没有平整工作面的痛点。从安装边界来看，整套扳手头组收纳后的整体外轮廓尺寸适配常规五金工具柜的抽屉层高，平时可以直接放入标准工具抽屉内存放，不需要额外预留特殊的存放空间；单个套筒的外圆尺寸在对应规格的基础上只预留了1.5mm的壁厚强化量，在保证套筒能够承受冲击扭矩不发生开裂的前提下，尽可能缩小套筒外径，使得套筒能够伸入部分沉孔、狭小空间内的螺栓位置作业，不会因为套筒外壁过粗无法对位紧固件。

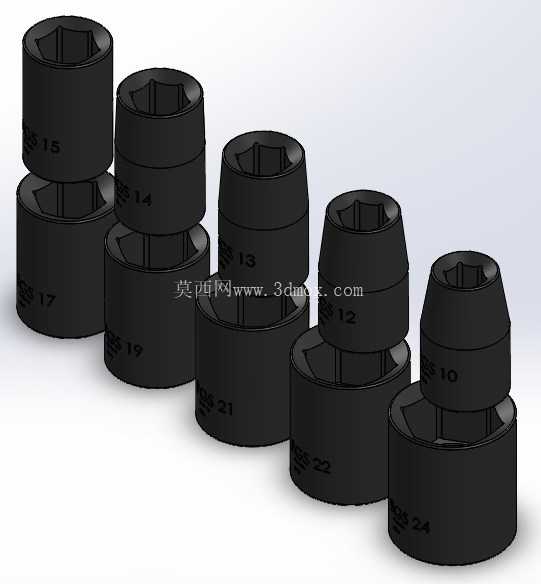

　　在设计过程中，针对不同规格套筒的受力特性做了差异化的壁厚分配，大扭矩输出对应的大规格套筒，在驱动方孔和六角工作端的衔接位置做了圆弧过渡强化，避免应力集中导致的套筒断裂；小规格套筒则在保证强度的前提下尽可能控制整体重量，减少长时间手持作业的负重感。整套结构没有多余的装饰性设计，所有的结构细节都围绕现场维保作业的实际使用需求展开，不管是收纳盒的抗造性能，还是扳手头本身的扭矩传递可靠性，都匹配工业级作业场景的使用要求，能够适应车间、户外工地、设备安装现场等多种复杂作业环境的使用需求，解决了零散扳手头存放混乱、易丢失易损坏的普遍问题。
