高精度机械式游标卡尺结构设计

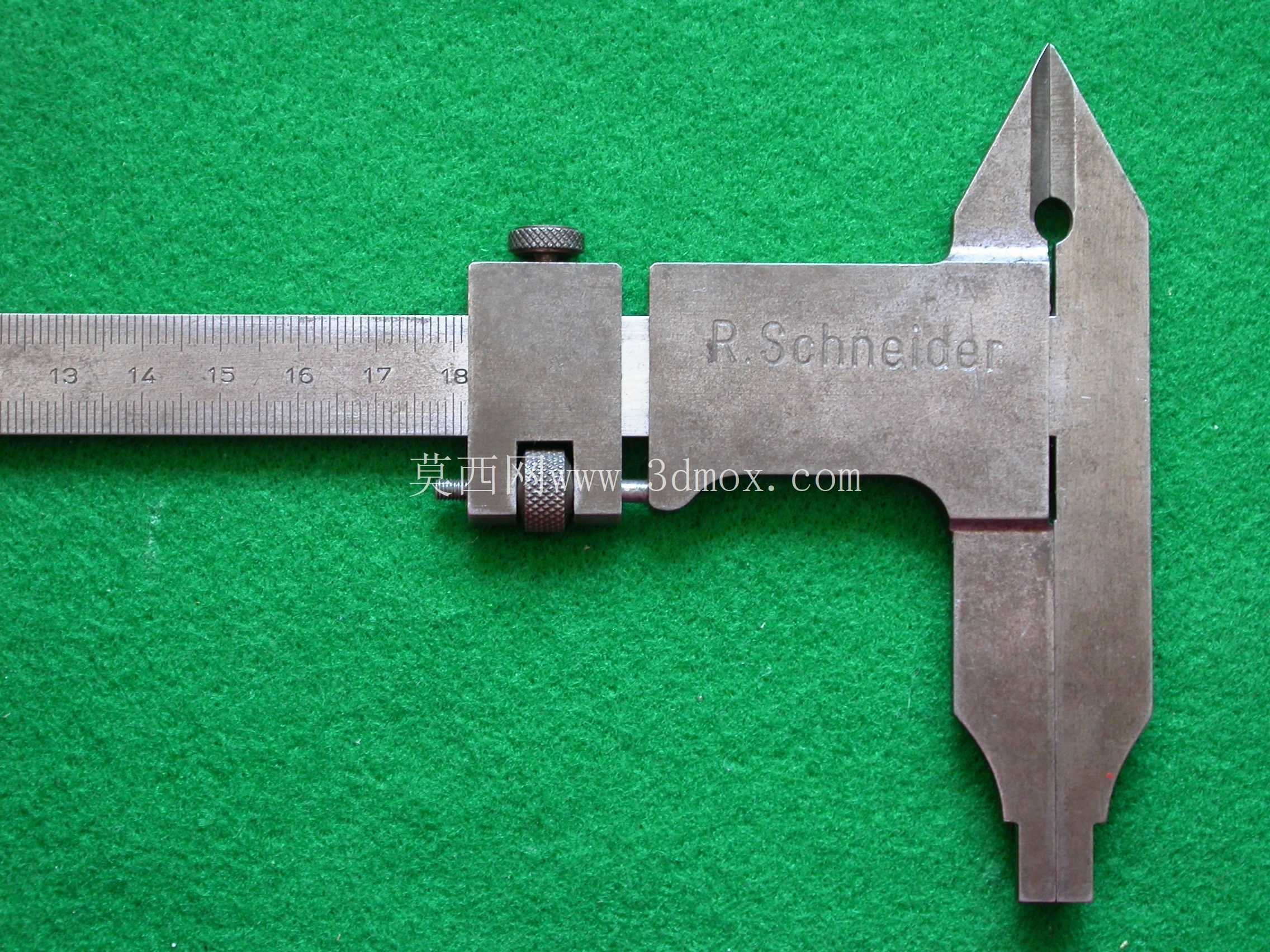

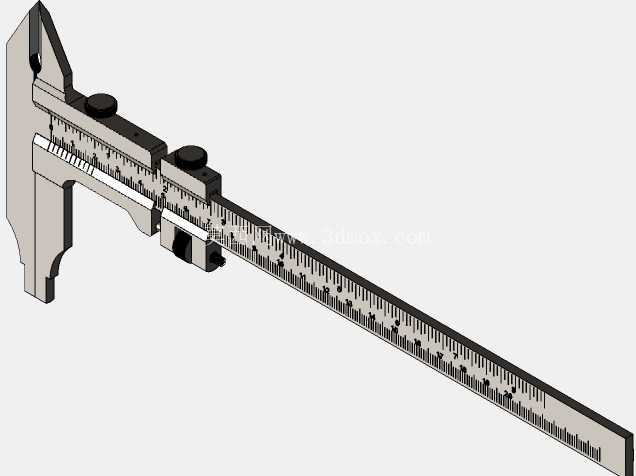

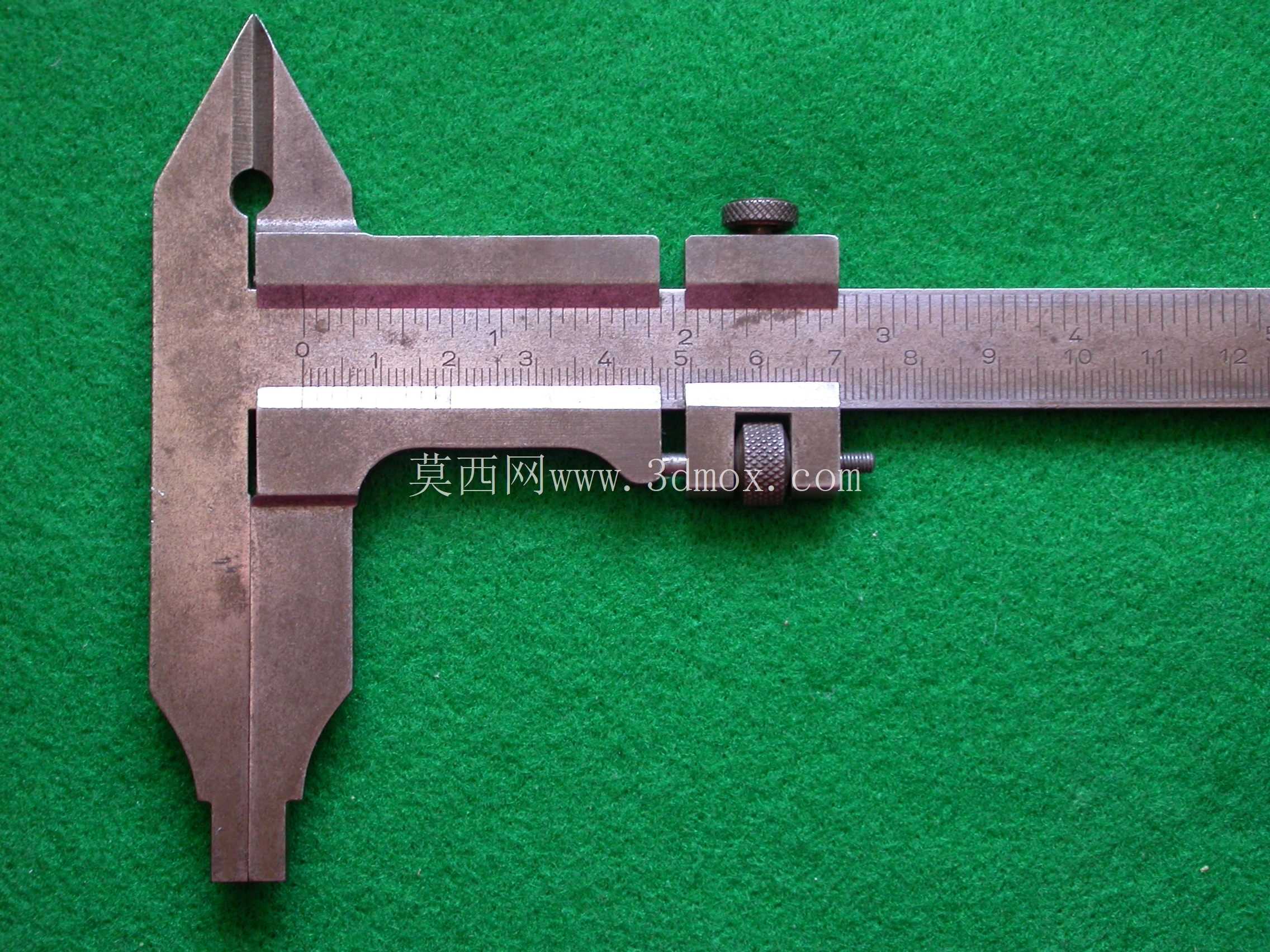

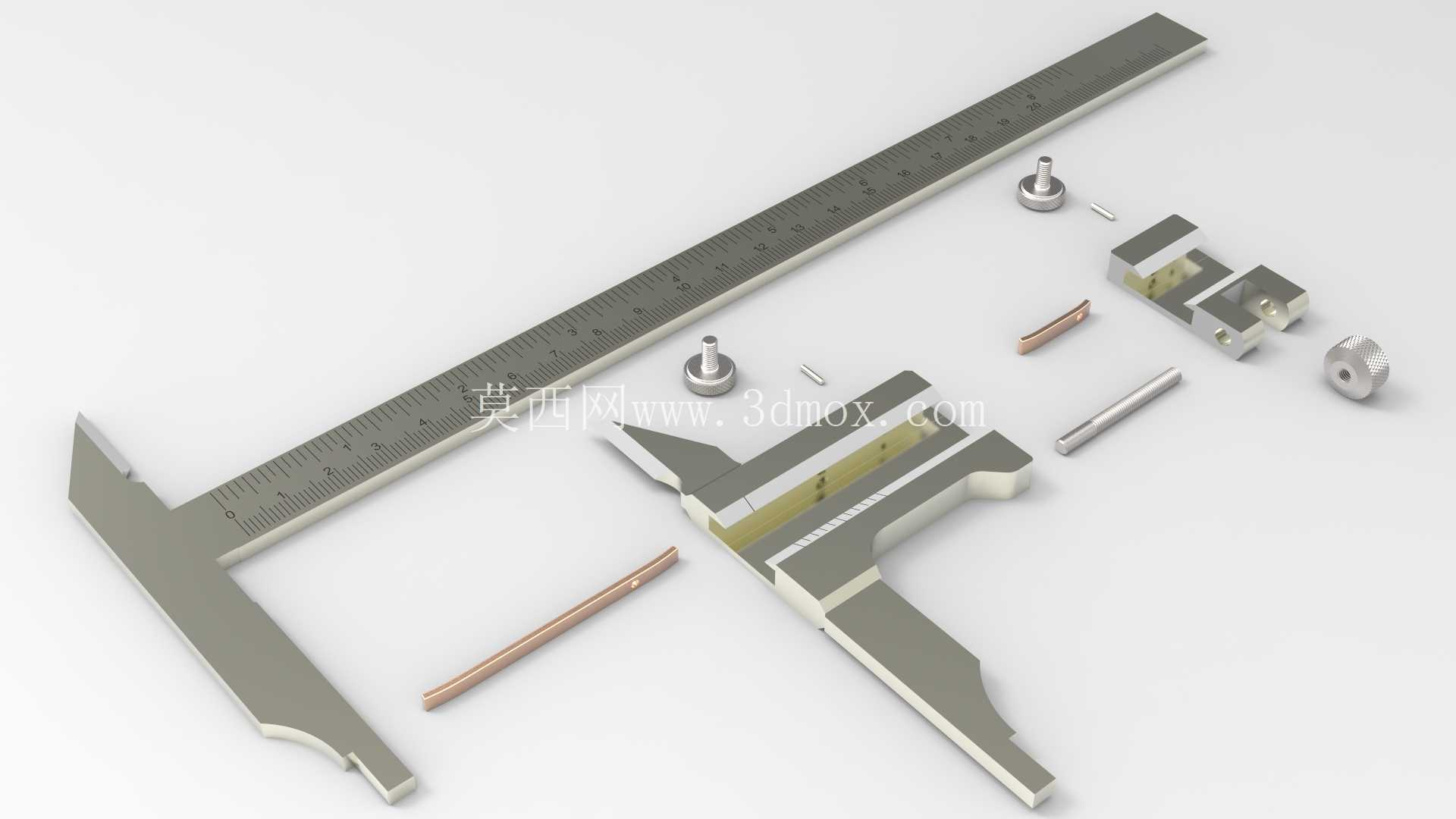

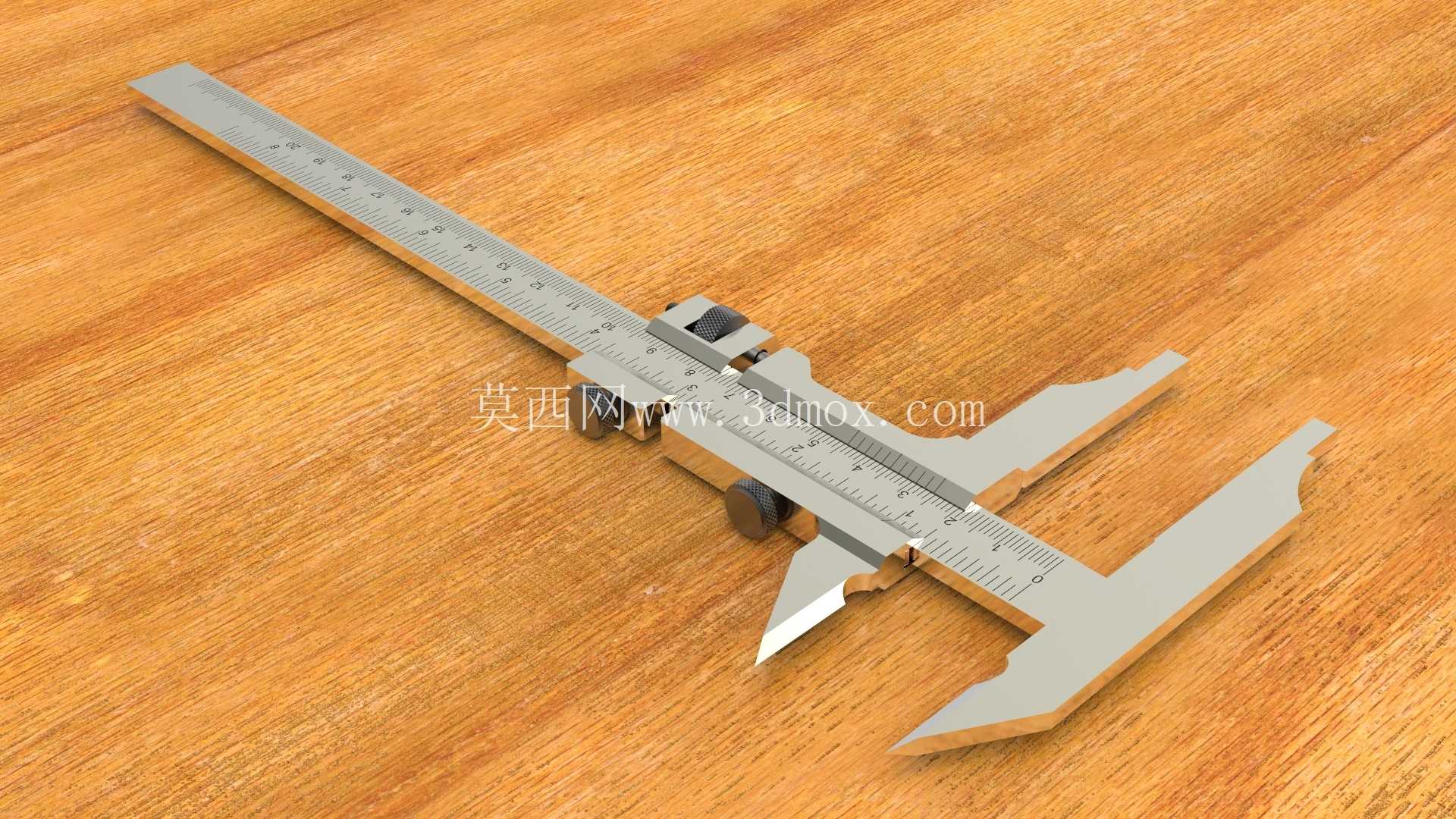

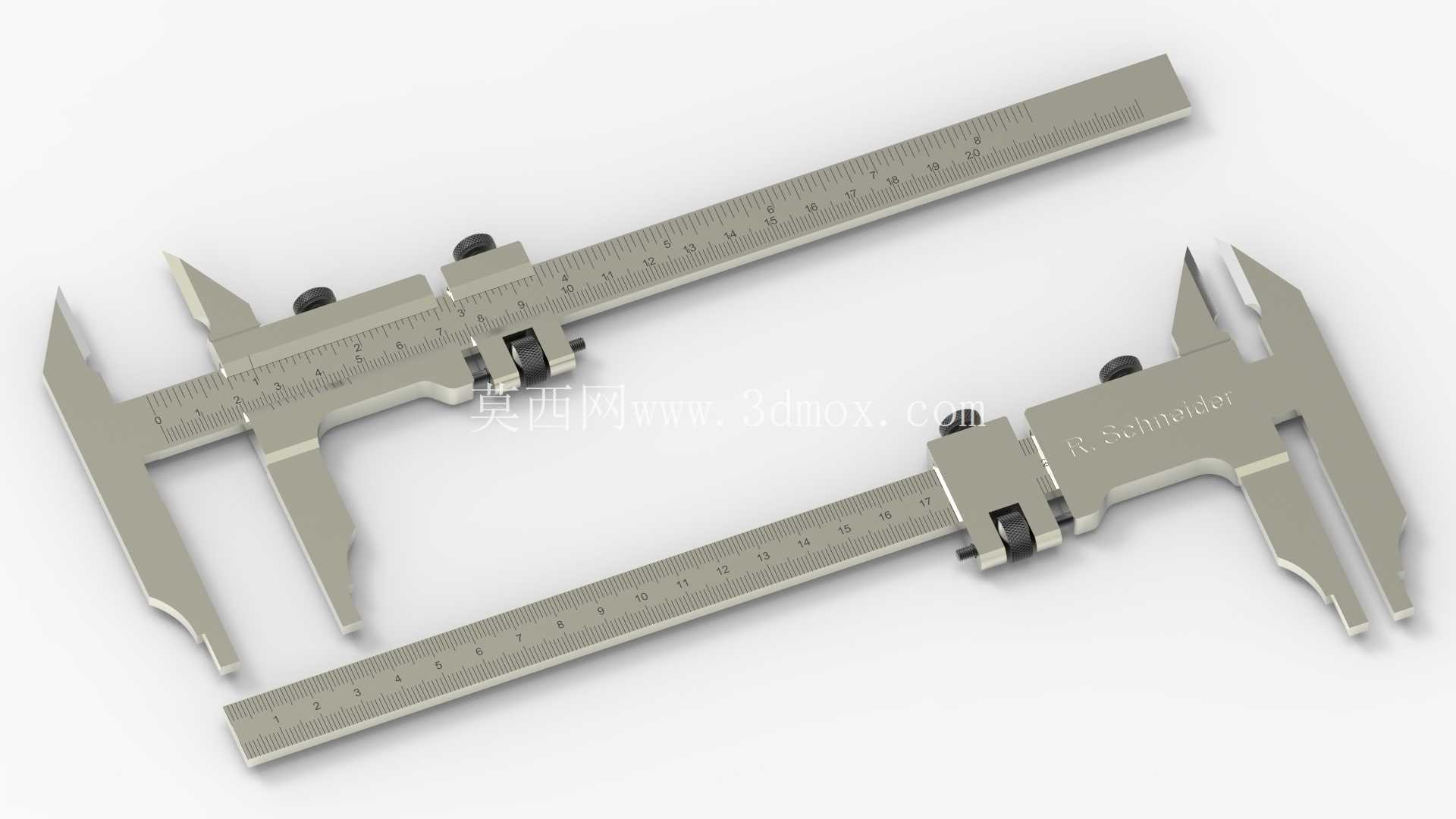

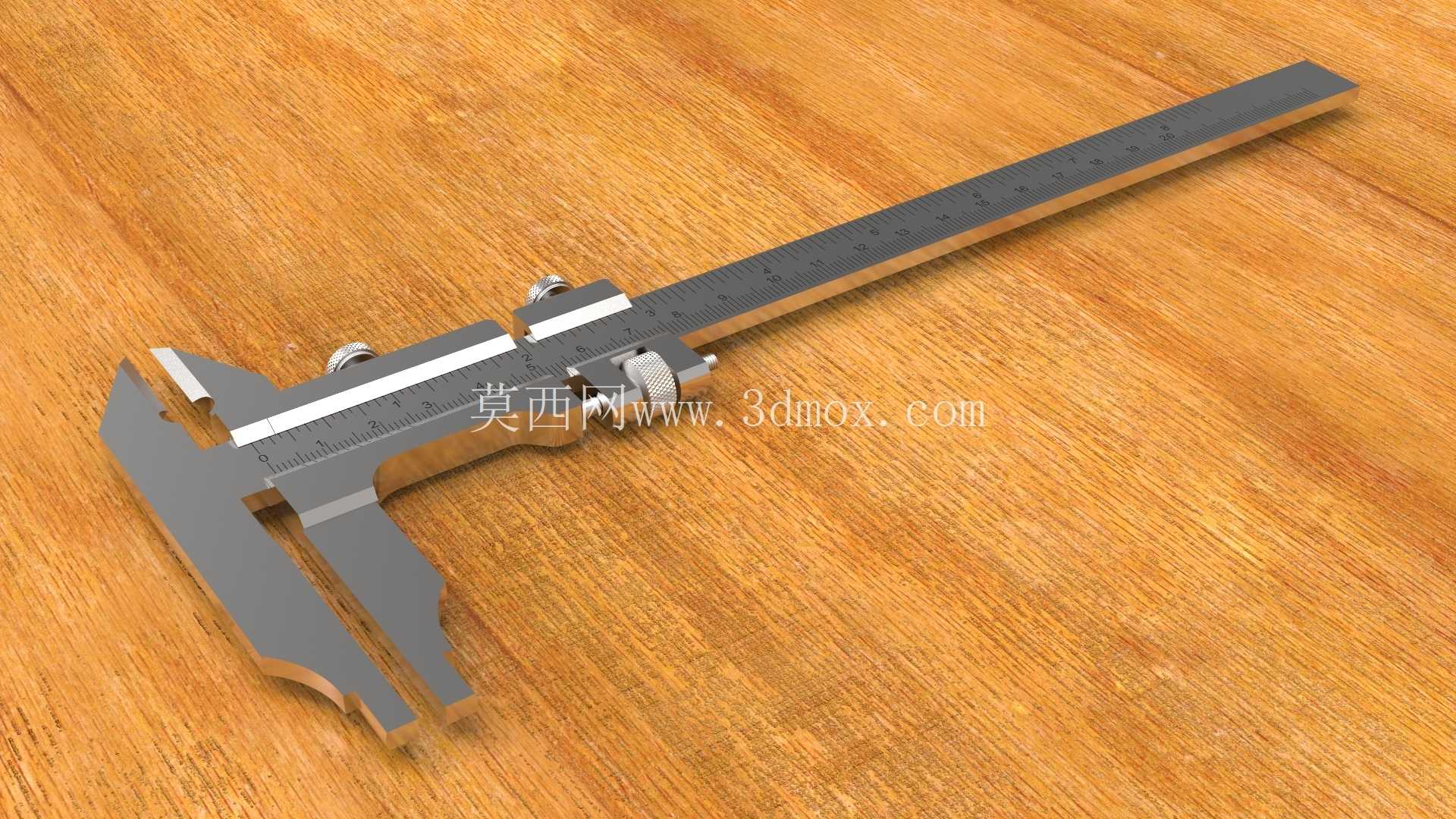

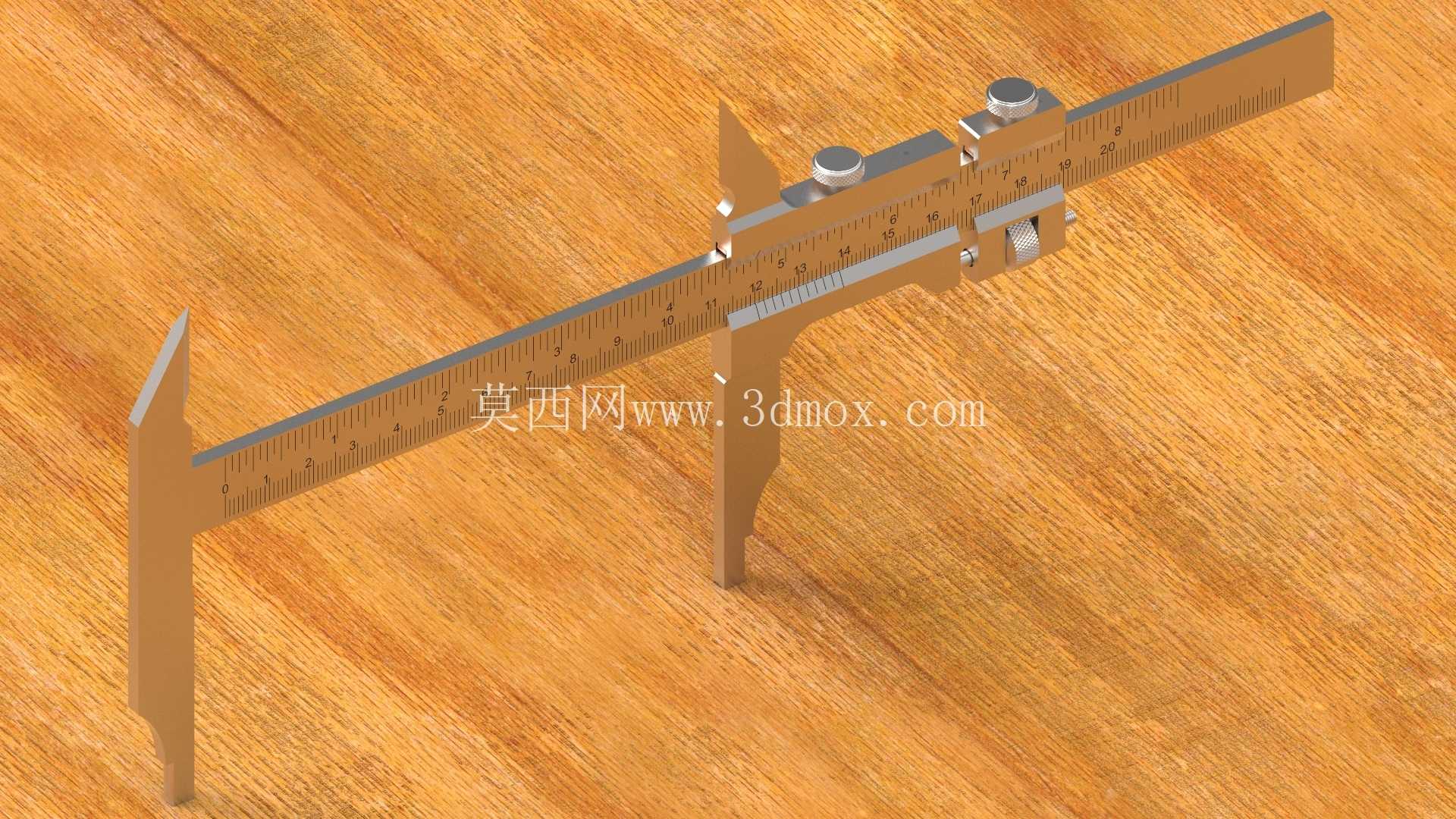

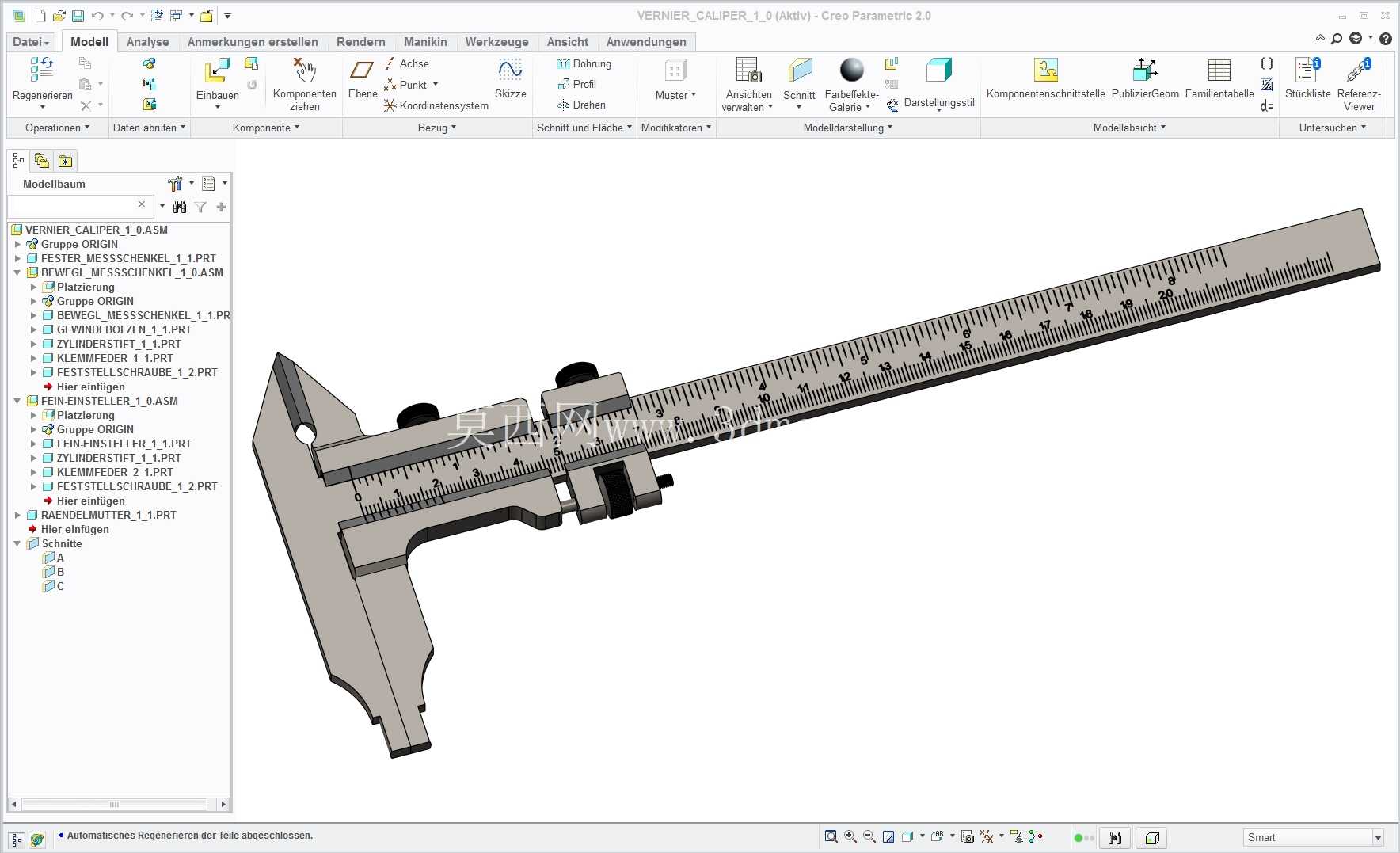

　　在机械加工现场的工位旁、质检室的大理石检测平台上、装配班组的工具柜里，机械式游标卡尺始终是出现频率最高的通用测量器具，哪怕数显类测量设备已经普及了很多年，这种纯机械结构的卡尺依旧因为抗油污、抗干扰、无需供电、可靠性极强的特点，牢牢占据着一线测量场景的核心位置。这套卡尺的三维结构完全复刻传统一体式钢制游标卡尺的成熟构型，主尺为细长型刚性尺身，尺身表面蚀刻有均匀的主刻度线，尺身一端一体成型有固定量爪，配套的滑动游标架可以沿着尺身的导向导轨做无卡滞的直线滑动，游标架上集成有活动量爪、深度测量杆、锁紧螺钉以及微调进给结构，整套结构没有多余的冗余零件，每一处结构都服务于实际测量需求。

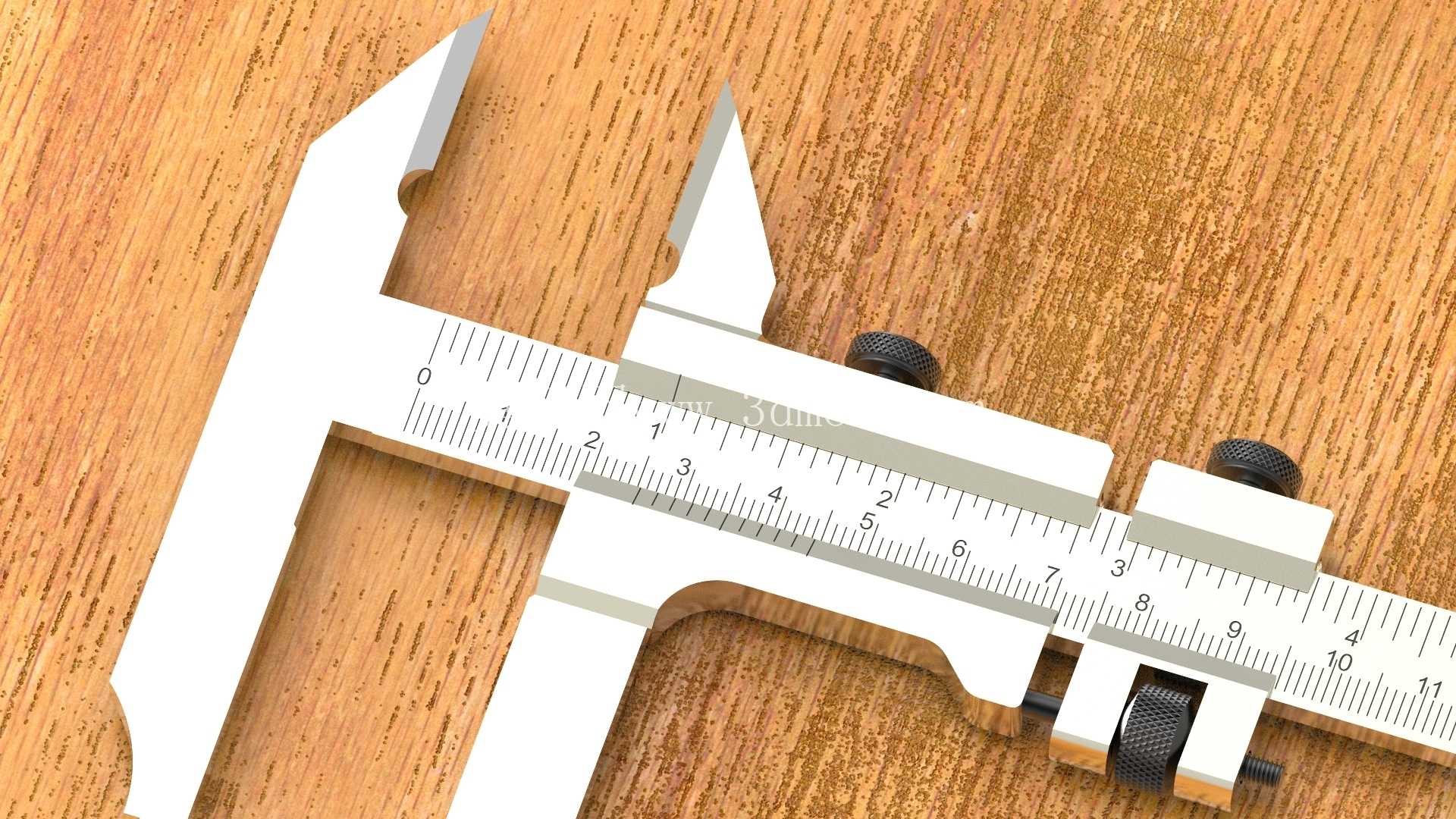

　　从实际使用的场景出发，这套卡尺可以覆盖绝大多数常规尺寸的现场测量需求：外量爪的平直测量面可以完成轴类零件外径、板类零件厚度、块状零件外形尺寸的直接测量，内量爪的刃口型测量面可以完成孔类零件内径、槽类零件内宽、腔体内部尺寸的测量，尺身尾部伸出的深度测量杆可以完成盲孔深度、台阶高度、槽深类尺寸的测量，一把量具就能覆盖长度、内径、深度三类常见测量需求，不需要在测量过程中频繁更换器具，非常适合加工现场的快速尺寸核验。

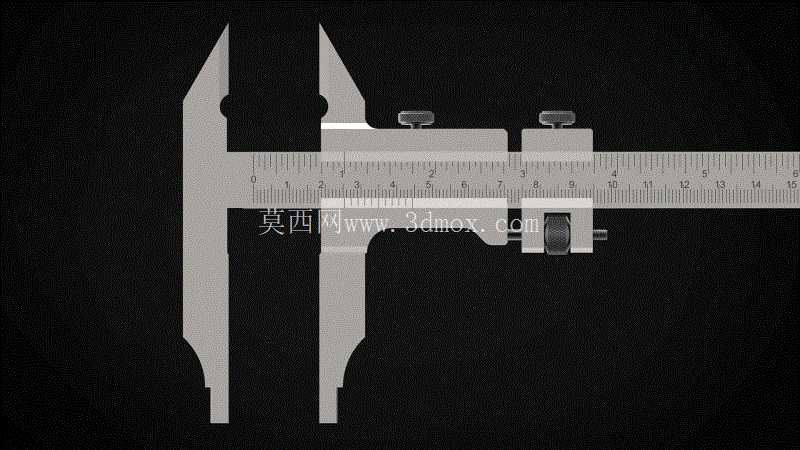

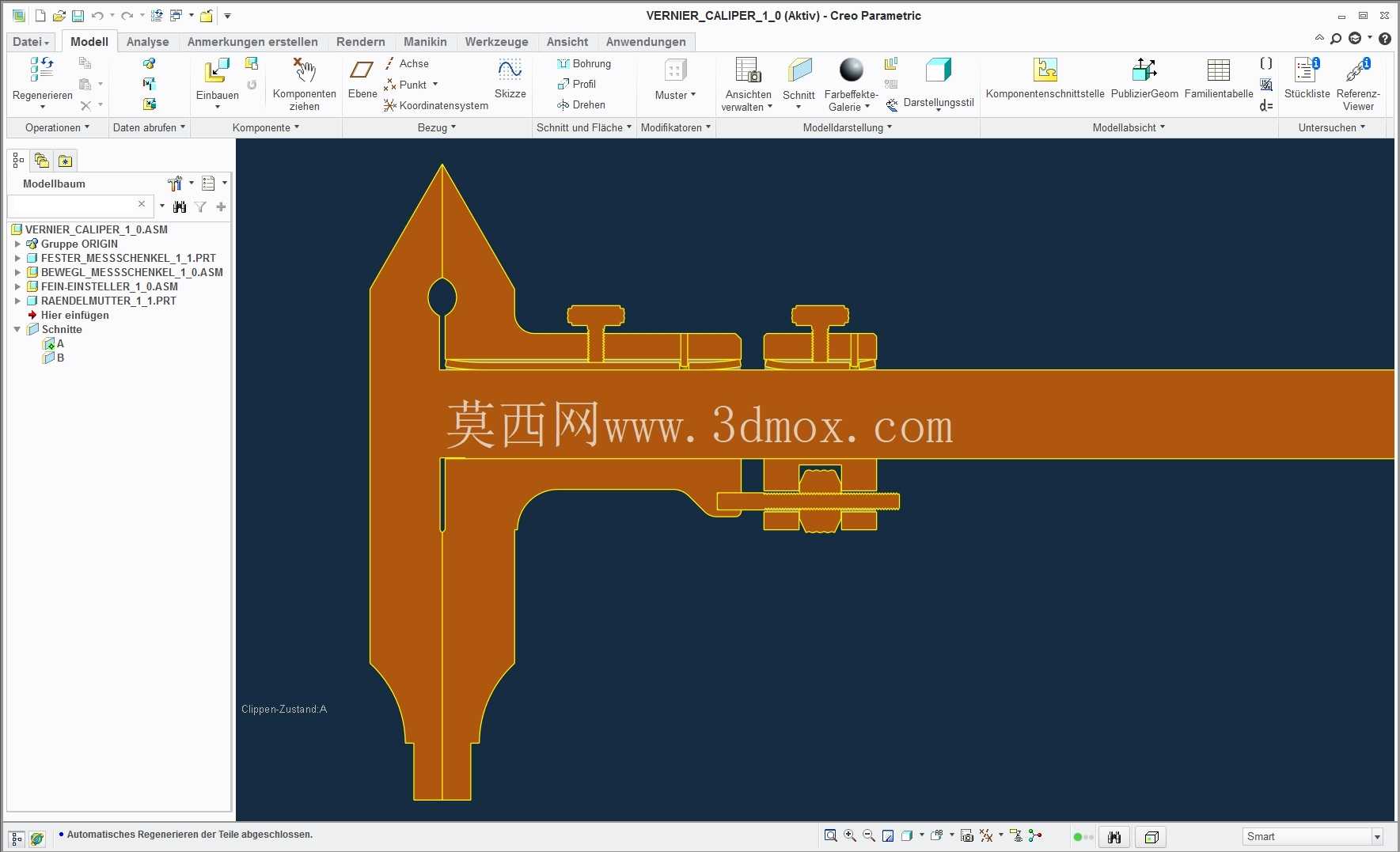

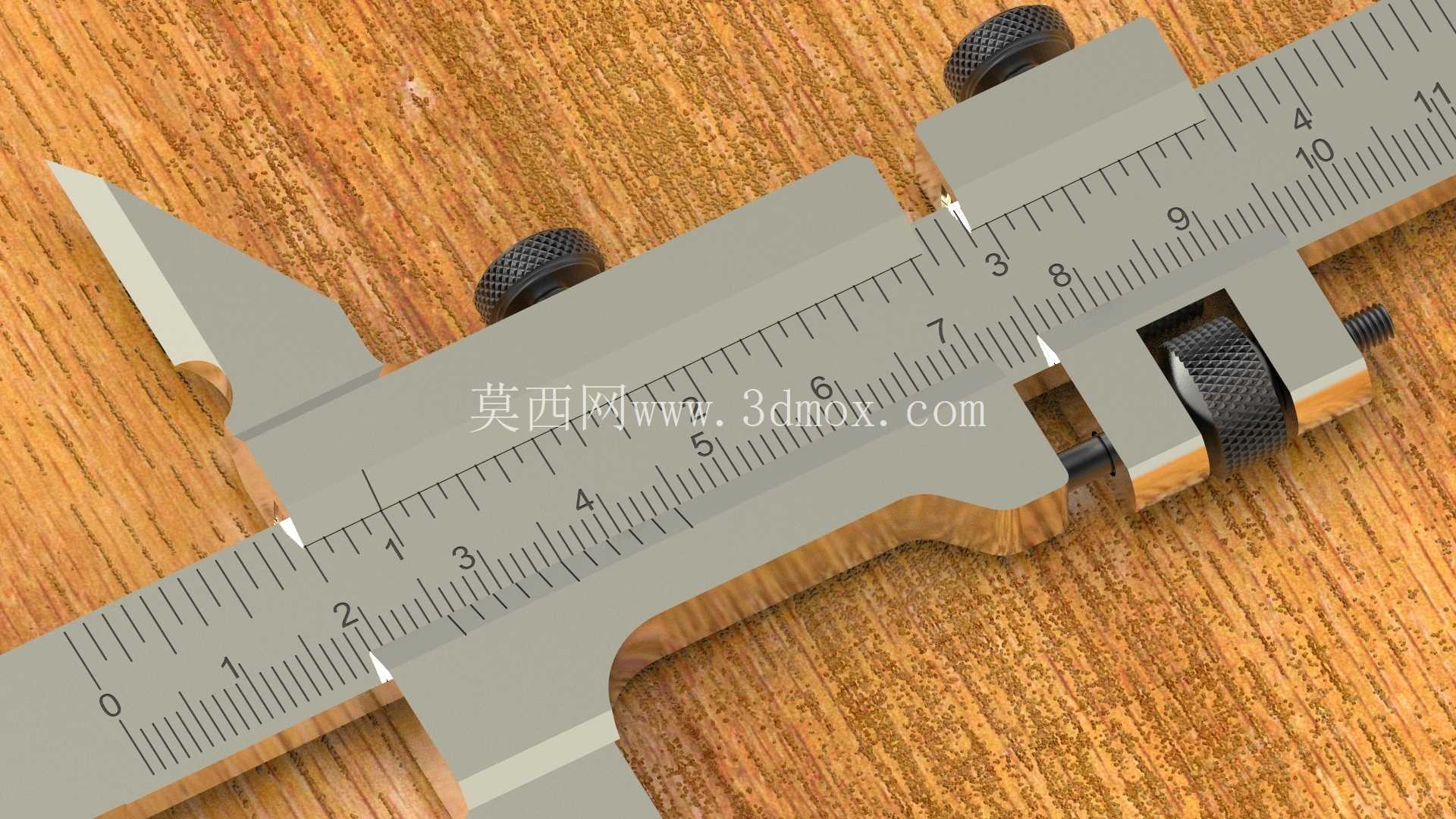

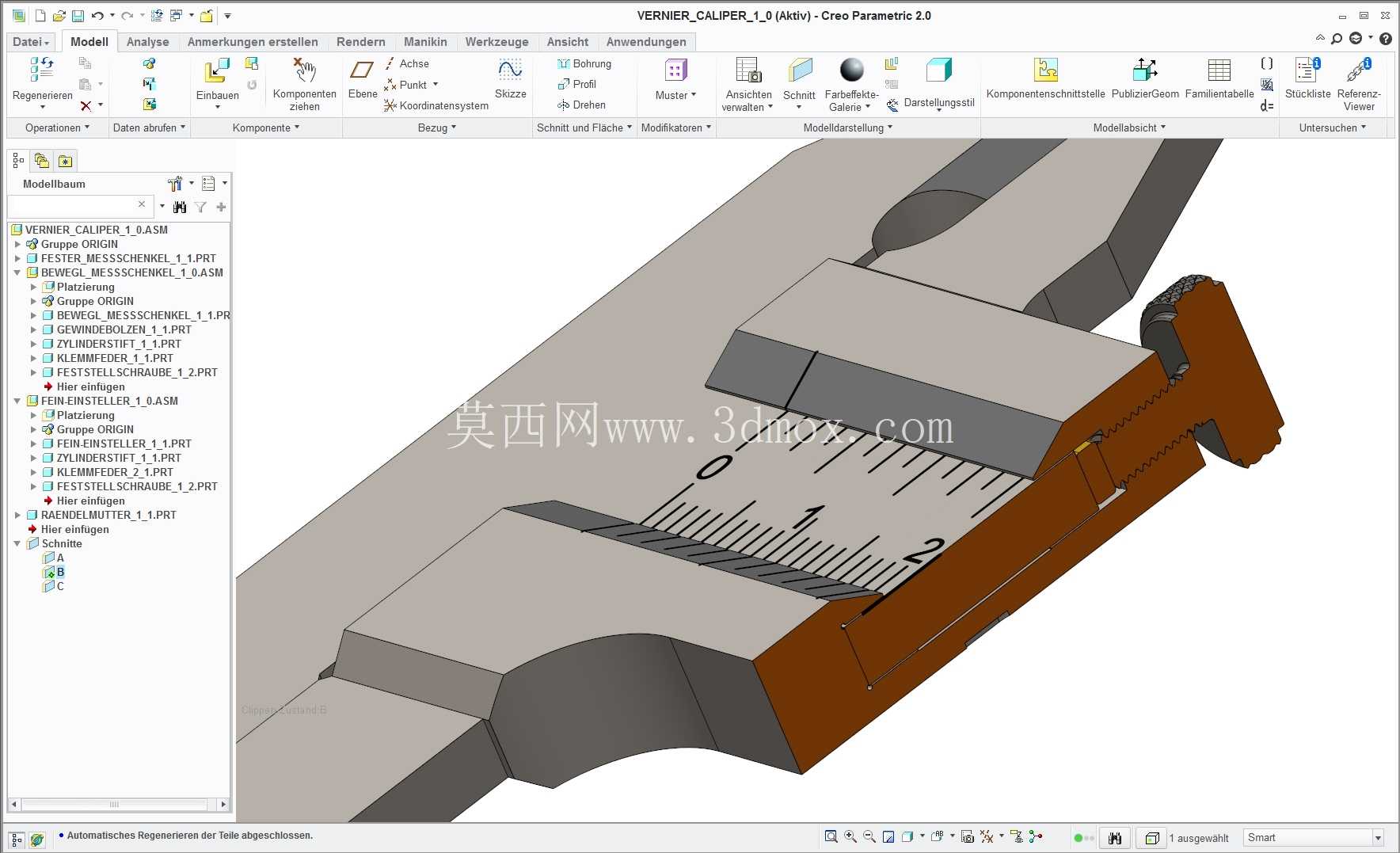

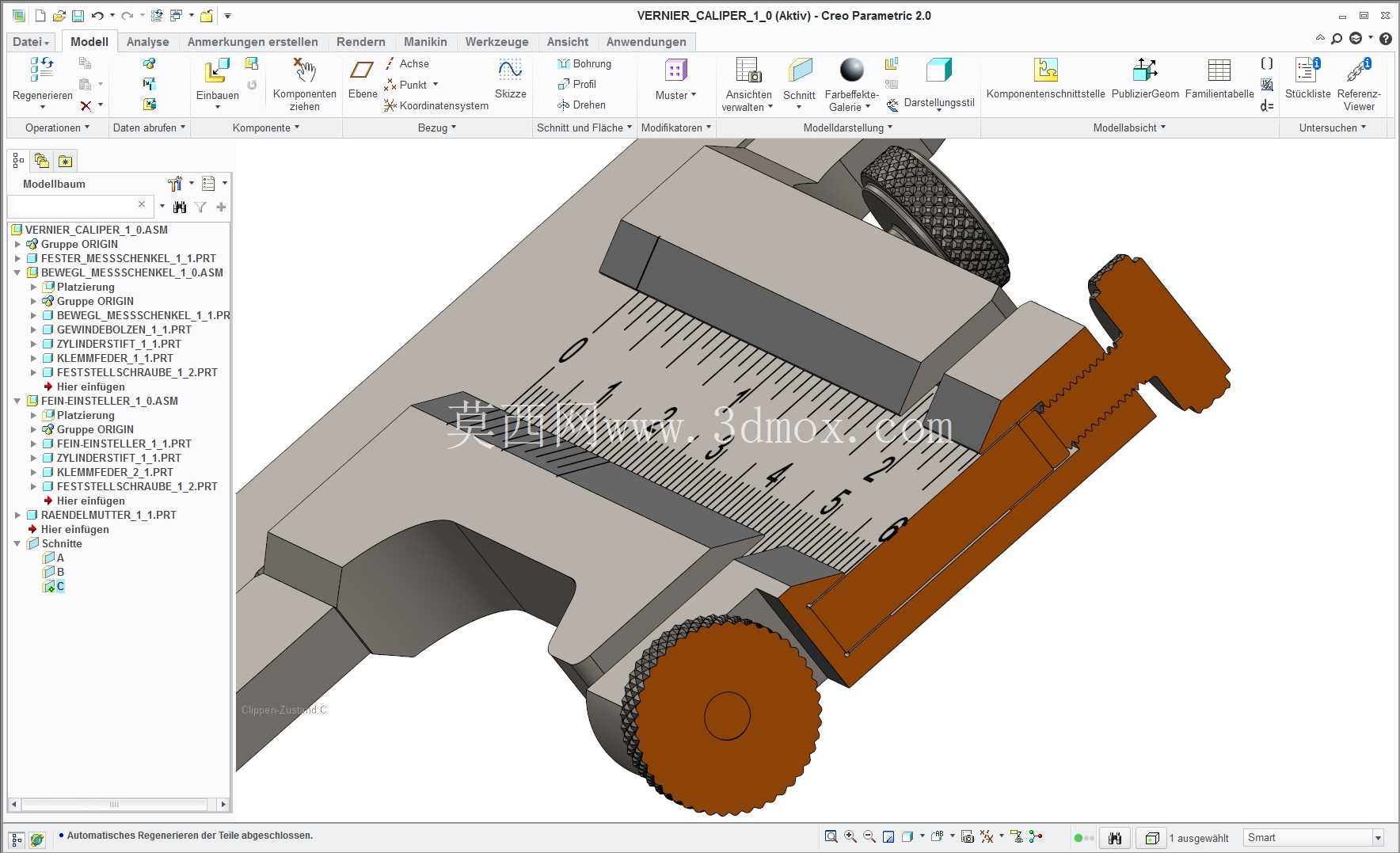

　　在结构设计的细节处理上，这套模型完全还原了实物的工程逻辑：主尺的导向面做了小角度的研磨斜度，和游标架的内槽形成小间隙配合，既保证滑动过程没有明显的框量，避免测量时出现角度偏差带来的读数误差，又不会因为配合过紧导致滑动卡滞，哪怕手上沾有少量切削液、金属碎屑，只要简单擦拭就能正常滑动；锁紧螺钉的位置设置在游标架的拇指易操作区域，测量到目标尺寸后只需要单指拧紧螺钉，就能锁定游标架和主尺的相对位置，把卡尺从测量位置移开后再读数，避免在狭窄空间内歪头读数带来的视差；微调结构的传动间隙做了合理控制，当需要测量小尺寸公差的零件时，可以先把游标架滑动到接近目标尺寸的位置，拧紧微调架的固定螺钉，再转动微调螺母带动游标架缓慢进给，让量爪测量面和被测工件表面完全贴合，避免手动滑动时进给量过大导致量爪挤压工件、带来测量误差。从安装和使用的边界尺寸来看，这套卡尺的主尺长度对应常规0-150mm量程的通用款型，整体尺身宽度控制在单手可握持的范围内，游标架的滑动行程和主尺刻度量程完全匹配，不会出现超程滑动导致结构脱落的问题；量爪的测量面做了淬硬处理的结构还原，测量面的平面度、两测量面的平行度都符合机械式卡尺的精度设计要求，深度测量杆和主尺端面的垂直度也做了结构约束，保证深度测量时不会因为杆身倾斜出现读数偏差。

　　很多刚入行的年轻工程师总觉得数显量具精度更高、读数更方便，却忽略了纯机械卡尺在复杂车间环境下的可靠性——车间里的切削液飞溅、金属粉尘、电磁干扰都不会影响机械结构的测量准确性，哪怕不小心掉落到水泥地面上，只要没有砸变形量爪，简单校准零位后就能继续使用，这种极强的环境适应性是电子类测量器具很难比拟的。这套三维结构完整还原了传统游标卡尺的所有配合细节，不管是用来做量具类的结构参考，还是用于加工工位的工具布局仿真、教学场景的量具结构演示，都能提供非常精准的结构参照，每一处配合间隙、每一个结构倒角、每一个功能部件的位置都和实物保持一致，没有做简化或者失真的艺术化处理，完全符合工程应用的三维建模标准。在实际的机械加工流程里，游标卡尺是每一个操作工人、质检人员、装配调试人员的标配工具，从毛坯料的初检、加工过程中的工序间尺寸核验，到成品的终检环节，都离不开这类基础量具的使用，它的结构看似简单，却凝聚了上百年的机械测量设计经验，每一处结构的改进都是为了在实际使用中更顺手、测量结果更准确，没有任何花架子的设计，所有结构都围绕实用、可靠、易操作的核心需求展开。
