1/20精度机械式游标卡尺结构设计

这款1/20精度的机械式游标卡尺，是机械加工、质检环节最常用的接触式长度测量器具，日常在金工车间的工序间检测、工装夹具调校、小零件入厂检验场景里，使用频率远高于其他精密量具。不同于带数显模块的电子卡尺，纯机械结构的游标卡尺不需要电池供电，对车间内的切削液飞溅、金属粉尘、轻微油污环境耐受度更高，哪怕在没有电源的野外设备检修现场，也能快速完成尺寸核验工作。

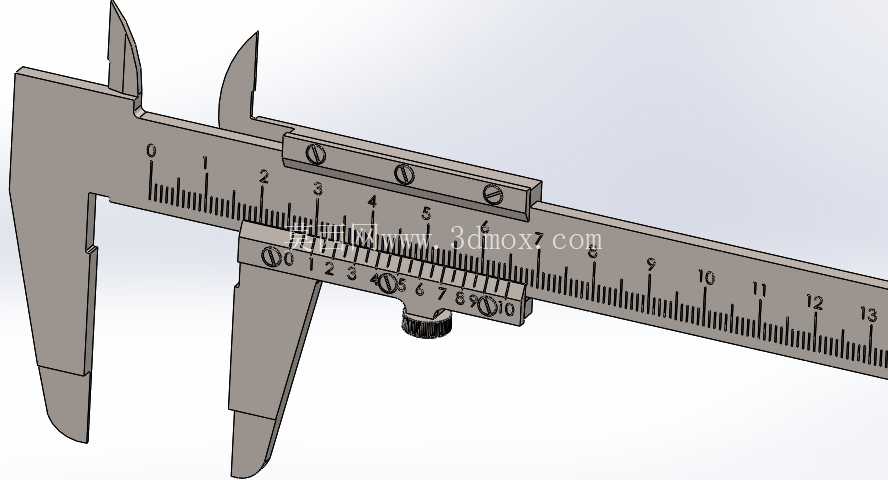

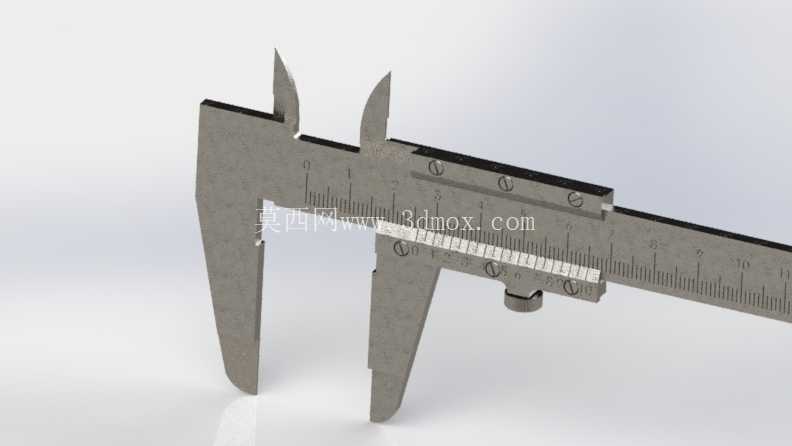

从结构设计逻辑来看，这款卡尺采用主尺加滑动游标的经典机械结构，主尺尺身采用整体不锈钢材质加工，刻度线采用激光蚀刻工艺，避免长期摩擦后刻度模糊脱落；内测量爪、外测量爪与主尺为一体化加工成型，不存在拼接装配带来的形位公差偏移，深度测量杆集成在主尺尾部，滑动时与主尺导向槽的配合间隙控制在0.02mm以内，保证深度测量时不会出现晃量。游标部分的锁紧螺钉采用滚花设计，操作人员戴劳保手套也能单手完成锁紧操作，锁紧后游标不会出现滑移，方便测量后读取数值。

1/20的游标分度值对应0.05mm的测量精度，足够覆盖常规机械加工的IT10-IT12级公差检测需求，不管是测量棒料的外径、管件的内径、台阶孔的深度，还是小型零件的台阶差尺寸，都能满足车间日常检测的精度要求。设计时特意将主尺测量范围设定为0-150mm，这个量程段是车间日常使用频次最高的区间，整体重量控制在200g以内，长时间手持测量也不会产生明显的手部疲劳，尺身边角都做了R0.5的倒角处理，避免操作时划伤操作人员手部。

从安装与使用边界来看，这款卡尺不需要额外的安装固定，属于手持便携类量具，日常存放时只需配合专用塑料防护盒，避免尺身受压变形即可；测量时外测量爪的测量面平面度控制在0.003mm以内，两测量面闭合时的透光间隙不超过0.005mm，从结构根源上避免了系统测量误差。游标滑动轨道采用开放式设计，日常维护只需要定期擦拭干净后涂抹少量钟表油润滑，不需要复杂的拆解保养，适合车间一线操作人员长期使用。

在实际应用场景中，这款卡尺除了常规的机械加工尺寸检测，还可以用于五金件来料检验、3D打印零件的尺寸核验、学生金工实习的测量教学、模具修配时的间隙测量等场景，相比千分尺，它的测量效率更高，不需要反复调整测力装置，单次测量耗时仅需数秒，适合批量零件的快速尺寸筛查。设计时特意将游标上的刻度数字做了放大处理，车间光线不足的环境下也能清晰读取刻度值，避免读数误差，尺身正面的刻度采用公制单位标注，符合国内制造业的日常使用习惯，不需要额外进行单位换算。
