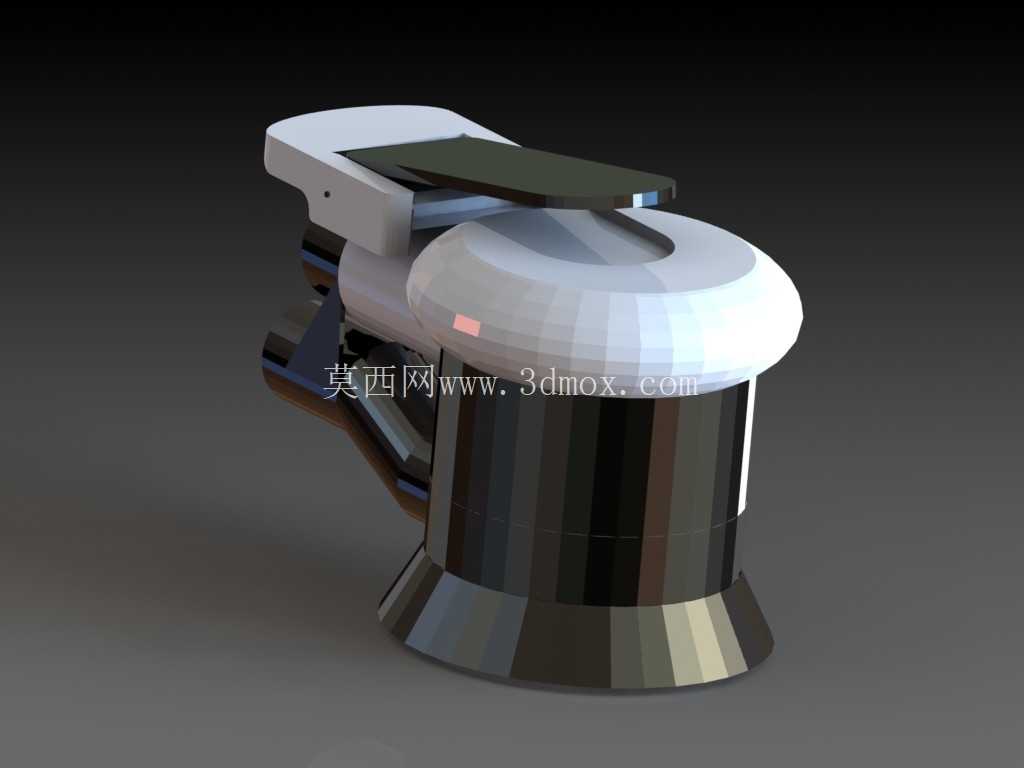

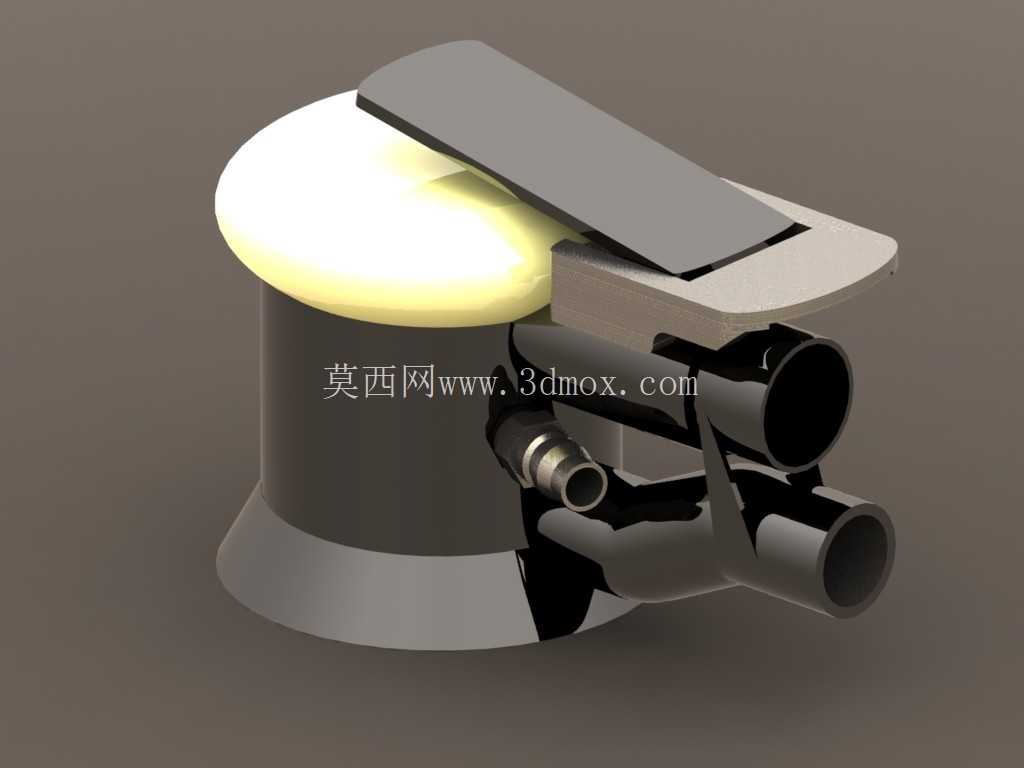

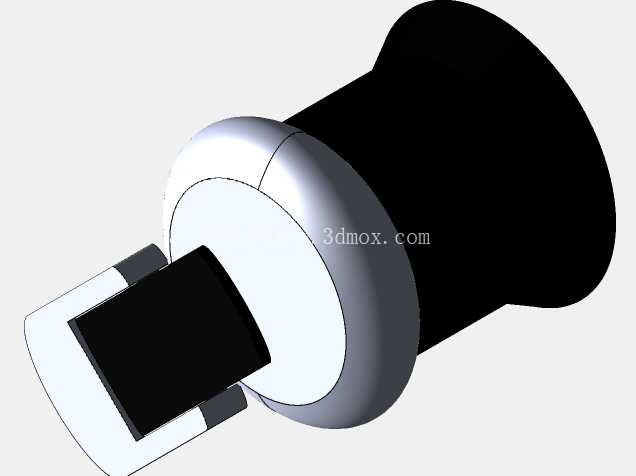

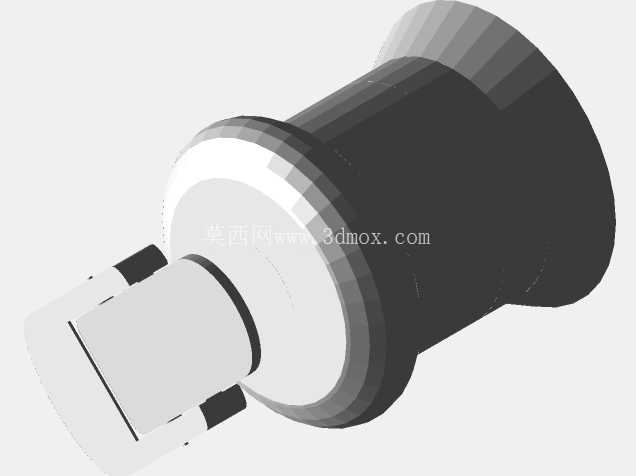

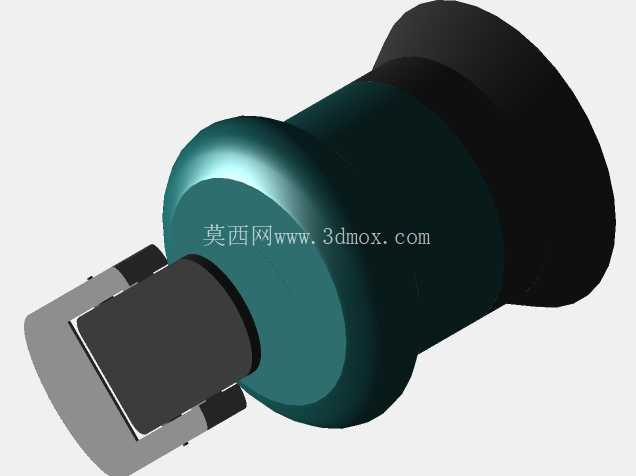

手持式气动轨道式偏心砂光机结构设计

　　从实际作业用途来看，设备的偏心轨道运动结构，能让磨盘在高速转动的同时产生小幅径向往复振动，相比纯旋转式打磨机，不会在工件表面留下连续的环状磨痕，打磨后的表面粗糙度均匀性更好，既可以搭配粗粒度砂纸完成焊疤、氧化皮的粗磨去除，也能更换细粒度砂碟完成漆面、镀层前的精磨预处理，单台设备可覆盖从粗加工到精加工的多道打磨工序，减少作业过程中更换工具的频次。从功能特性设计来看，整机采用枪式握持结构，上部的按压式扳机集成在握持手柄的上沿，作业时手掌包裹手柄后食指可自然搭在扳机位置，长时间握持作业时手腕受力更符合人体工学，减少持续操作的疲劳感；磨盘部分采用柔性缓冲垫结构，打磨曲面、弧面工件时，磨盘可以随工件表面轮廓产生小幅自适应倾斜，避免硬接触导致的局部过磨、磨穿问题；设备的排气通道设计在手柄侧下方，排出的压缩空气不会直吹作业面，避免打磨产生的粉尘被气流吹散到作业人员面部，同时排气位置做了消音结构处理，降低持续作业时的气动噪音。这款手持式气动轨道砂光机，核心应用场景覆盖金属构件焊后打磨、铸件飞边清理、木器漆面精抛、复合材料表面整平多个工业加工环节，在汽修钣金修复、五金件加工、模具型腔抛光、家装木作收尾工序中都属于高频使用的手持动力工具。不同于大型固定式打磨设备，该机型完全依托压缩空气作为动力源，无需布设强电线路，在喷涂车间、易燃易爆工况下使用时，不存在电动工具的电火花风险，适配多类有防爆要求的作业场景。

　　在设计思路层面，整机的重量分配做了针对性优化，动力腔体部分集中在磨盘正上方，握持手柄向侧后方延伸，作业时设备的重心落在磨盘与工件接触的中心区域，操作人员只需要施加稳定的下压力即可，不需要额外用力平衡设备的倾覆力矩，针对长时间手持作业的场景，外壳的非握持区域做了防滑纹理处理，沾有打磨粉尘、少量切削液时也不会出现打滑脱手的问题；进气接口设置在手柄尾部，搭配万向旋转接头后，气管不会随手腕转动出现缠绕、拉扯的情况，适配多角度、多姿态的打磨作业需求。

　　从外形尺寸与安装边界来看，整机整体长度控制在单手握持的合理区间，磨盘直径适配常规5英寸通用圆形砂碟，耗材采购替换成本低，不需要定制特殊规格的打磨耗材；设备的总高度在握持状态下不会与周边工装、工件产生干涉，在狭窄的型腔内部、管道外壁、框架结构夹角位置作业时，也能顺利伸入作业区域，不会因为设备外形尺寸过大出现打磨死角；磨盘与主机的连接采用快拆结构，不需要额外工具即可完成磨盘缓冲垫的更换，日常维护、耗材更换的操作门槛极低。

　　针对气动工具的常见使用痛点，该结构的内部气动马达做了密封优化，打磨产生的细微粉尘不会轻易进入腔体内部磨损叶片，延长设备的连续使用寿命，同时进气位置预留了注油口，日常保养时只需要定期从注油口加注气动工具专用润滑油，即可完成内部构件的润滑维护，不需要完全拆解设备。在实际选型适配时，该类设备的打磨效率与供气压力直接相关，结构设计时的进气通道通径做了优化，在常规0.6-0.8MPa的工厂供气压力下即可达到额定的打磨转速与轨道振动频率，不需要额外配置增压设备，适配绝大多数工厂的现有压缩空气管网系统。
