1500×100规格工业级砂带磨光设备结构设计

在五金加工、小型铸件后处理、钢结构件修磨的车间场景里，这类宽幅适配的砂带磨光设备一直是工位上的高频刚需装备，不同于手持式角磨机的灵活但低效，也不同于大型龙门磨床的高成本占地，这款1500×100规格的砂带磨光机刚好卡在中小批量工件表面处理的产能平衡点上。从实际落地的使用场景看，它能覆盖铸件浇冒口残留磨除、钣金焊接件焊道打磨、金属型材表面氧化皮去除、小型五金件毛刺飞边清理这类常见工序，适配的工件尺寸跨度不小，不管是长度一米以内的结构钢件，还是巴掌大的小型冲压零件，都能通过调整接触姿态完成磨削作业。

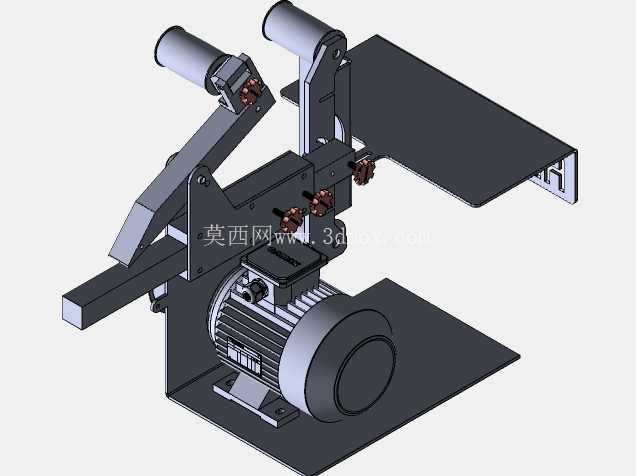

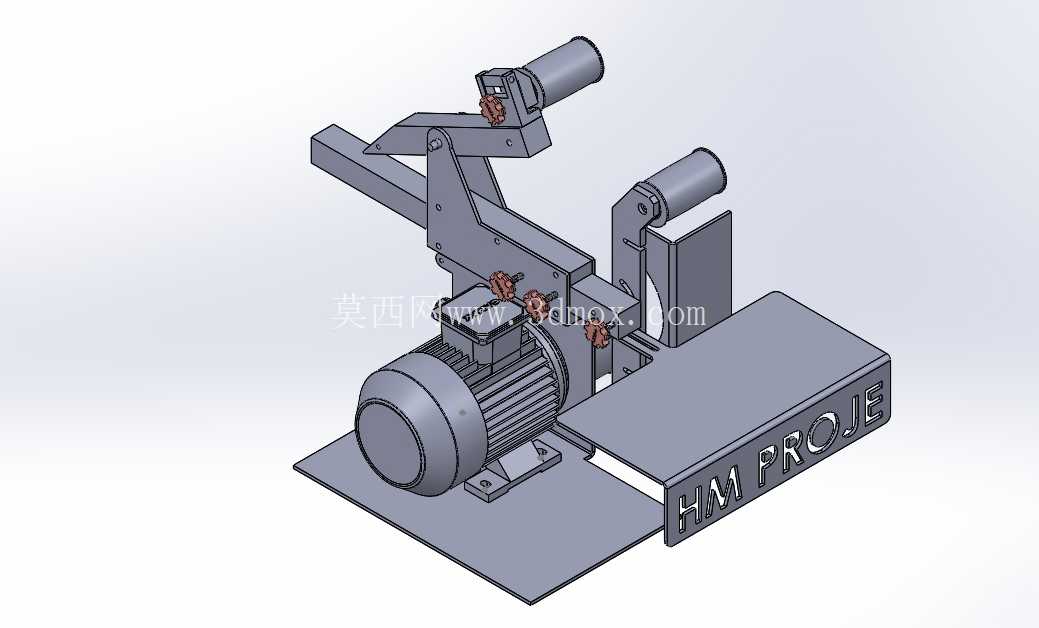

整套设备的结构布局采用卧式驱动+悬臂张紧的设计思路，底部是整块钢板裁切的安装基座，没有采用拼接式机架，就是为了避免高速磨削时机架共振带来的砂带跑偏、磨削纹路不均问题，基座上预留的安装孔位可以直接打膨胀螺栓固定在水泥工位地面，也可以搭配减震垫安装在钢结构工作平台上，安装边界的预留尺寸需要比基座轮廓单边多留出150mm的操作与维护空间，方便后期更换砂带、调整张紧机构。动力端直接采用卧式电机直驱主动轮的传动方案，省去了皮带减速或者齿轮传动的中间环节，一方面减少了传动损耗，另一方面也降低了后期维护的点位，主动轮做了腰鼓形的型面设计，这是砂带传动里的经典细节，能让砂带在高速运转时自动保持对中，不会出现往一侧窜动刮蹭机架的问题。

上方的张紧臂采用铰接式结构，搭配弹簧张紧组件，更换砂带时只需要扳动张紧手柄就能释放砂带的张紧力，单人两分钟内就能完成砂带更换，不需要额外借助撬棍之类的工具；张紧臂上的从动轮同样做了动平衡处理，避免高速转动时产生径向跳动，影响磨削面的平整度。接触臂的角度可以通过锁紧螺栓进行小范围调整，能根据不同工件的磨削需求，切换平面接触磨削、接触轮圆弧磨削两种作业模式，处理平面工件时用平板式接触托板，能获得均匀的平面磨削效果，处理管件、异形曲面工件时，换成带弧度的接触轮，就能贴合曲面轮廓完成打磨。设备侧面预留的工件托架可以根据工件尺寸调整伸出长度和高度，托住较重的工件时不需要操作人员全程手持承重，能大幅降低长时间作业的劳动强度。

从结构设计的细节看，所有转动部位的轴承都采用了密封式深沟球轴承，能阻挡磨削产生的金属碎屑进入轴承滚道，延长轴承的使用寿命；机架上的砂带运行路径周边都做了翻边防护，避免砂带意外断裂时甩动伤人，同时也能引导磨削产生的碎屑往下方落料区域汇集，方便后期集中清理。1500mm周长、100mm宽度的砂带规格属于工业应用里的通用易采购型号，不管是普通氧化铝砂带处理黑色金属，还是碳化硅砂带处理有色金属、非金属件，都能直接适配采购，不需要定制特殊规格的砂带，能大幅降低后期的耗材使用成本。

整套设备的重心全部落在底部基座范围内，即使是满负荷磨削时的反作用力也不会让设备出现倾覆风险，操作工位的高度设置在距离地面850mm的常规作业高度，符合大部分操作人员站立作业的人机工程学要求，不需要弯腰或者抬臂作业，长时间操作也不容易产生疲劳。和同类小型砂带机相比，这款设备的悬臂长度做了优化，在保证结构刚性的前提下，留出了足够的工件避让空间，哪怕是带有一定弯折角度的焊接结构件，也能顺利伸到砂带作业区域完成局部打磨，不会被机架挡住工件走位。
