6寸立式砂带圆盘组合式磨光设备

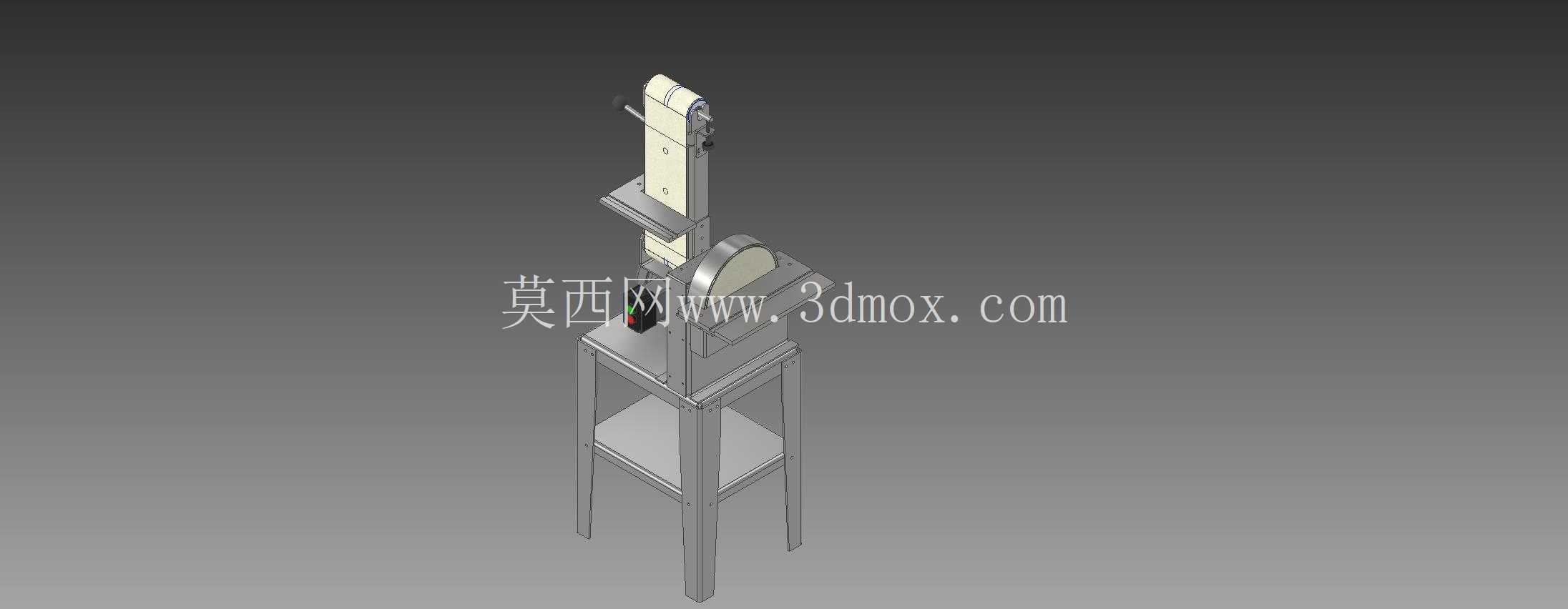

　　这款组合式砂磨设备在小型机加工、五金修配、木工制作场景里的出镜率一直不低，毕竟单台设备就能覆盖两种完全不同的磨削工况，不管是小批量零件的去毛刺、平面找平，还是异形工件的轮廓修磨，都不用在两台设备之间来回倒换工件，能省不少装夹周转的时间。从结构布局来看，设备采用立式机架承载，底部是方管焊接的落地支架，预留了下层置物平台，可以随手放置待加工工件、备用砂带或者调整用的扳手，支架四条腿的底部可以加装减震垫脚，安装时不需要做专门的混凝土地基，只要地面平整度误差控制在2mm以内，拧紧调平脚就能直接开机使用，整体占地尺寸控制得比较紧凑，就算是面积不大的街边五金加工铺、学校金工实习车间或者个人DIY工作室，都能腾出位置摆放。

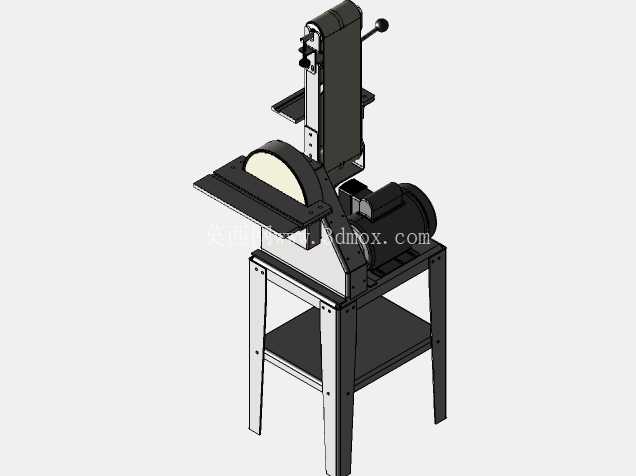

　　设备的两个磨削单元做了分区布局：垂直布置的6英寸宽砂带单元位于机架后侧上方，砂带套在上下两个带轮之间，上轮带张紧调节和跑偏微调结构，下轮直接和电机输出端通过带传动连接，砂带正面配有可调整角度的工作台，需要磨斜面的时候松开锁紧手柄就能把工作台扳到需要的角度，不管是磨45度焊接坡口还是给小型零件磨倒角都很方便；和砂带单元呈90度布置的是10英寸直径的圆盘砂光单元，圆盘工作面和水平工作台贴合，工作台面上开有靠模滑槽，可以加装角度靠尺，磨小尺寸工件的垂直面或者固定角度斜面时，把工件靠在靠尺上匀速送进就行，能避免手动送料时角度歪掉的问题。动力端配的是1HP功率的异步电机，转速匹配砂带和砂盘的最佳磨削线速度，打磨普通碳钢、铝合金、硬木、亚克力这些常见材料的时候不会因为线速度太低磨不动，也不会因为速度太高把软质材料表面烧糊。设计的时候特意把两个磨削单元的工作面做了高度适配，操作人员站在设备正前方，不用大幅度弯腰或者抬手就能接触到两个工作面，长时间操作的疲劳度会低很多；砂带单元上方还装了可快拆的护罩，更换不同目数的砂带时不需要拆太多紧固件，松开张紧手柄就能把旧砂带取下来，套上新砂带重新张紧后微调跑偏旋钮，直到砂带在两轮之间居中运行不跑偏就行。

　　圆盘砂的工作面配有可拆卸的工作托板，托板和圆盘之间的间隙可以调整到1mm以内，磨特别薄的小零件时不会把工件卡到间隙里，也能避免磨下来的碎屑卡进转轴缝隙。设备的电气控制盒布置在电机侧方，带有过载保护功能，连续长时间打磨导致电机电流超标的时候会自动断电，避免烧线圈；两个磨削单元的碎屑都靠自重落到机架下方，用户可以自行在机架底部加装碎屑收集盒，清理的时候直接抽走盒子倒碎屑就行，不用蹲在地上扫半天。从建模细节来看，整个设备的焊缝、紧固件位置都做了还原，带轮的张紧结构、工作台的锁紧手柄、电机的安装脚座都和实际量产设备的结构一致，不管是做设备选型参考，还是做金工车间场景的三维布局，都能直接调用，不需要再额外调整结构比例。

　　实际使用的时候要注意，砂带单元适合打磨长条形工件的侧面、焊缝余高，或者异形件的曲面轮廓，因为砂带是柔性接触面，能贴合一定的曲面弧度；圆盘砂单元适合磨小尺寸工件的平面、端面，因为圆盘是刚性支撑的硬接触面，磨出来的平面度会比砂带磨的更好，两个单元配合使用，基本能覆盖小型工件80%以上的磨削工序，不用单独配立式砂带机和盘式砂光机两台设备，能节省不少设备采购成本和车间占地空间。安装的时候要注意电机的旋转方向必须和护罩上标注的方向一致，要是接反了三相电的相序，砂带会直接跑偏飞出来，圆盘砂的工作面也会反向转动，容易把工件打飞伤人；首次开机前要手动盘车检查砂带和圆盘有没有蹭到护罩或者工作台，确认没有卡滞再点动开机，空转一分钟没有异常异响和跑偏再开始磨削作业。
