精密手动钻孔工具精细结构三维建模

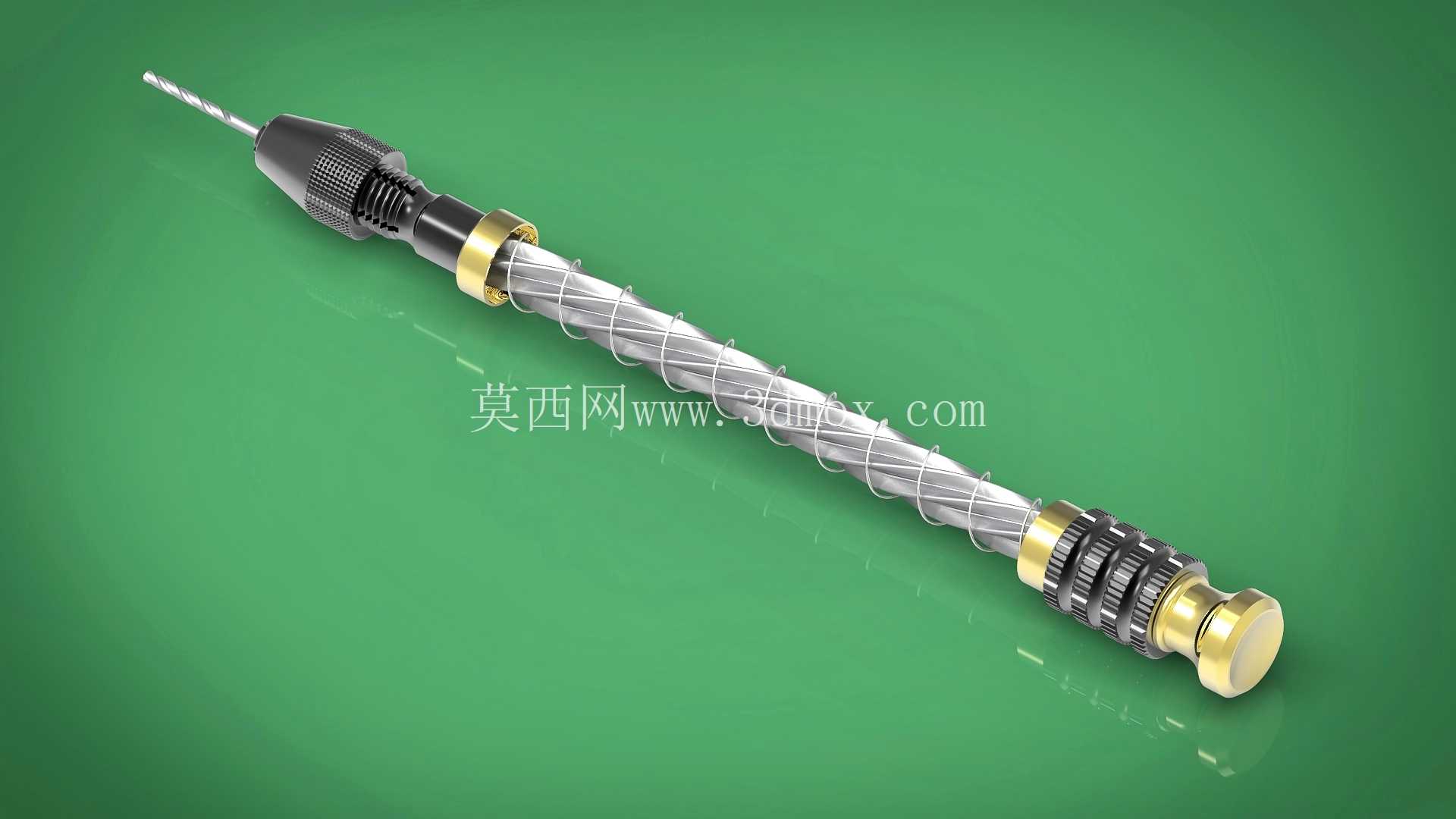

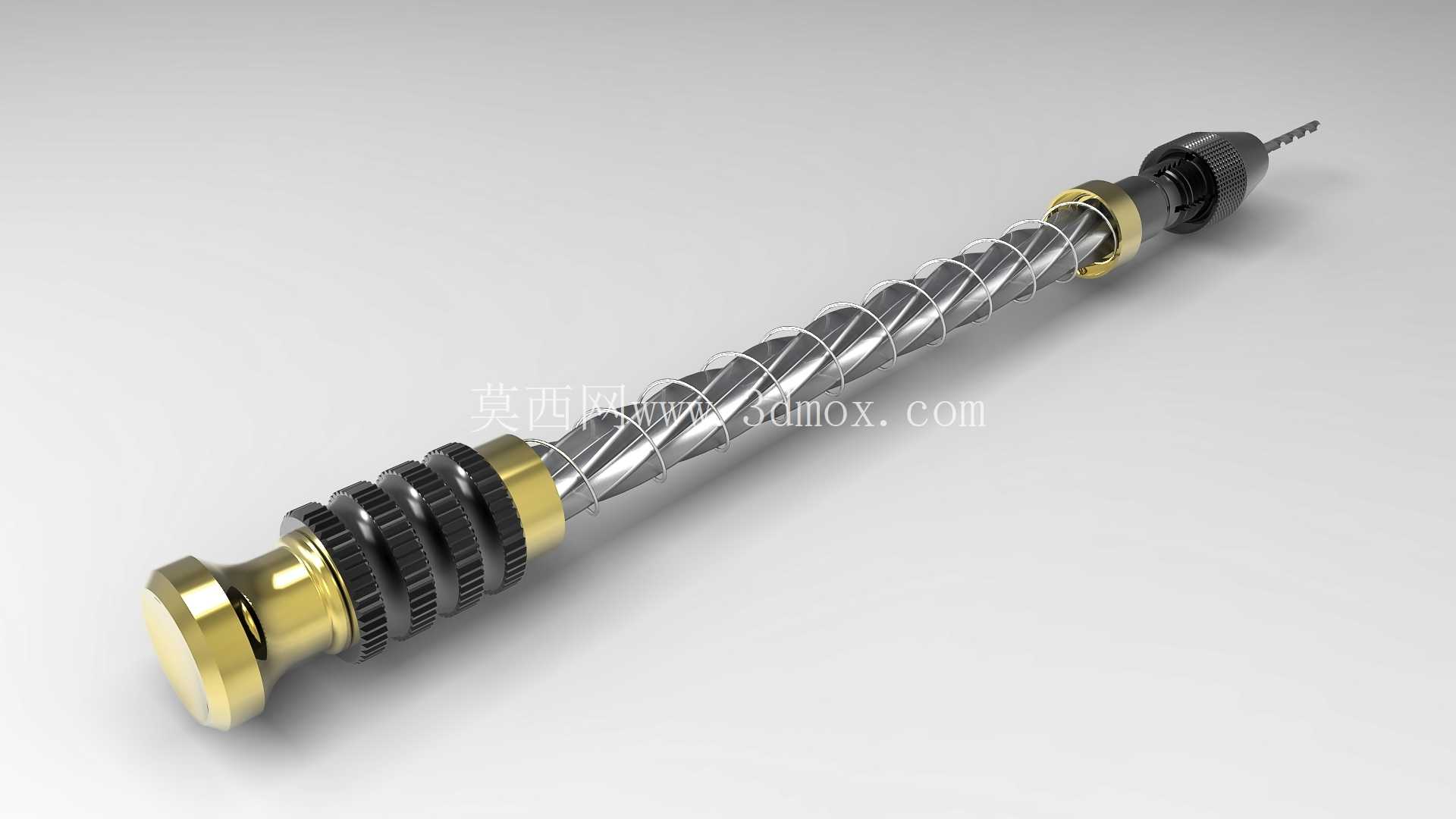

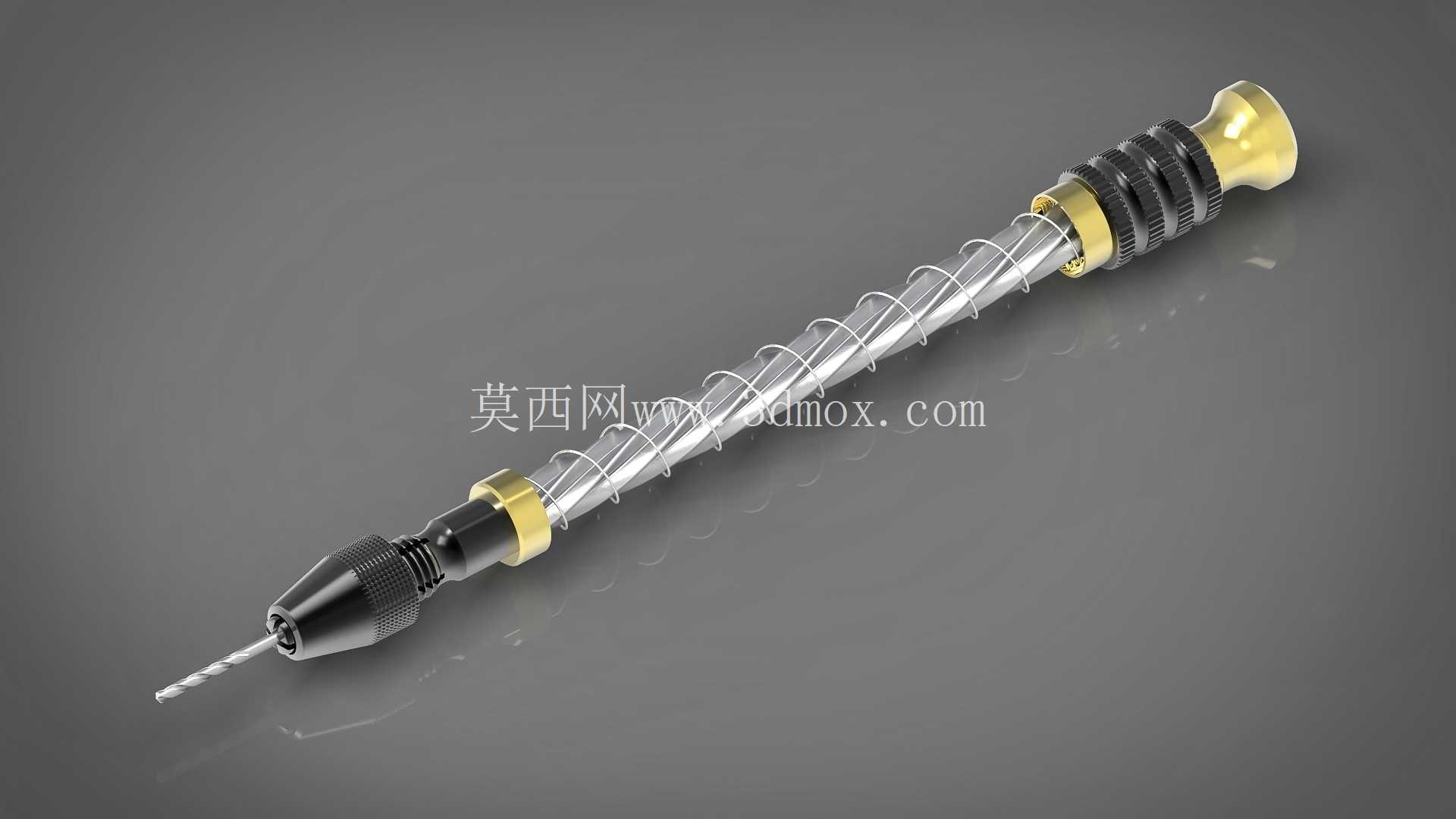

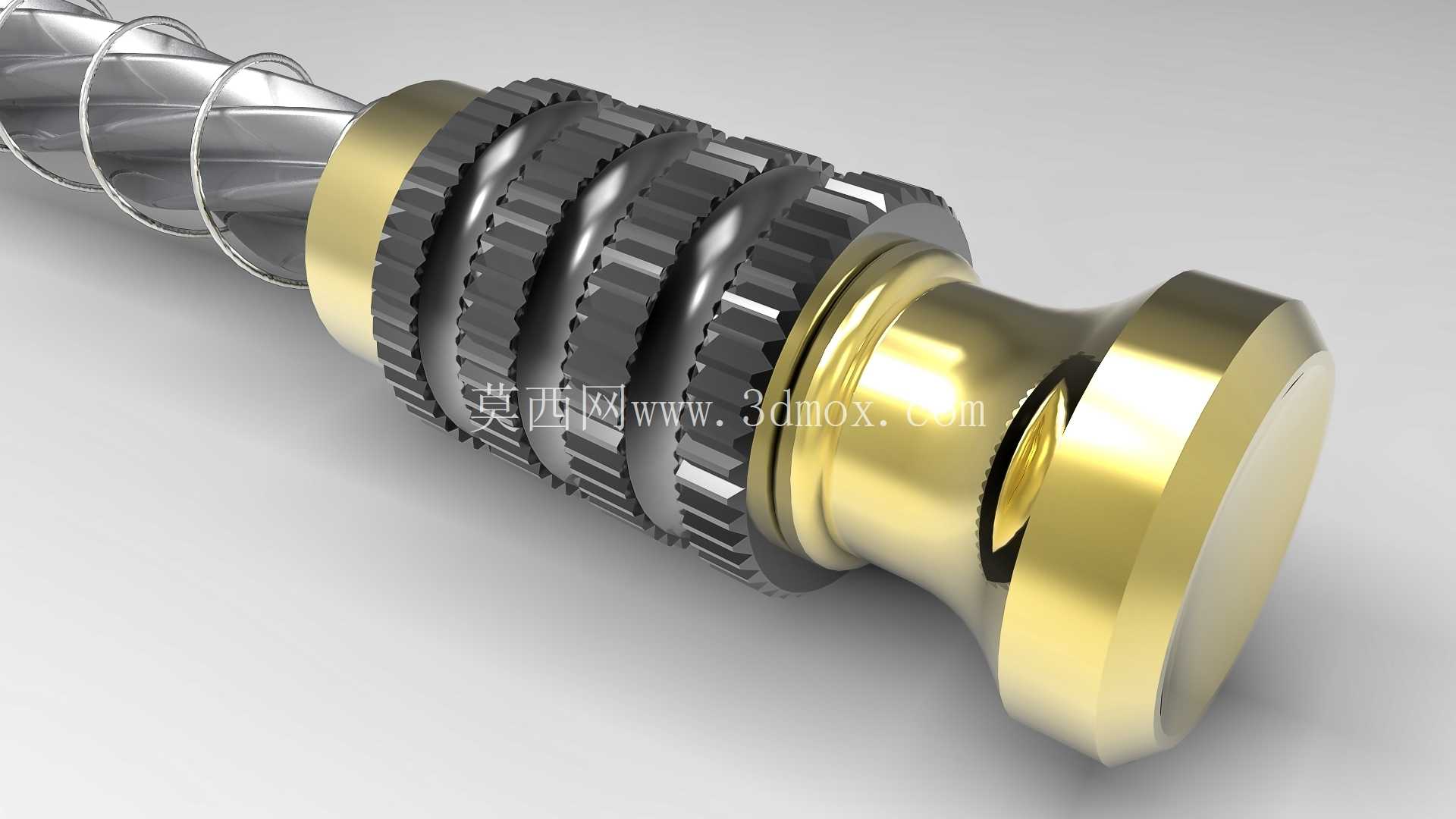

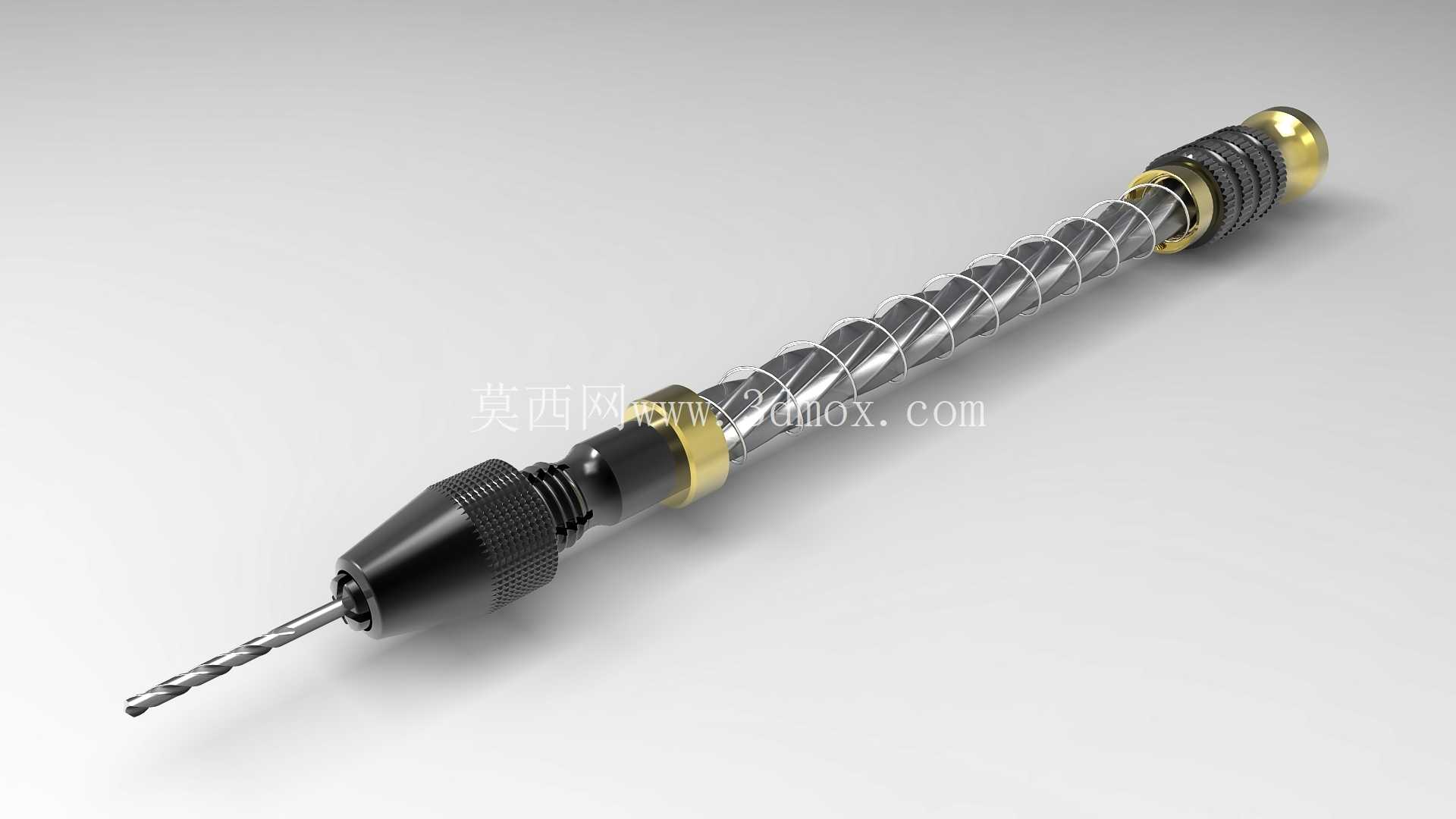

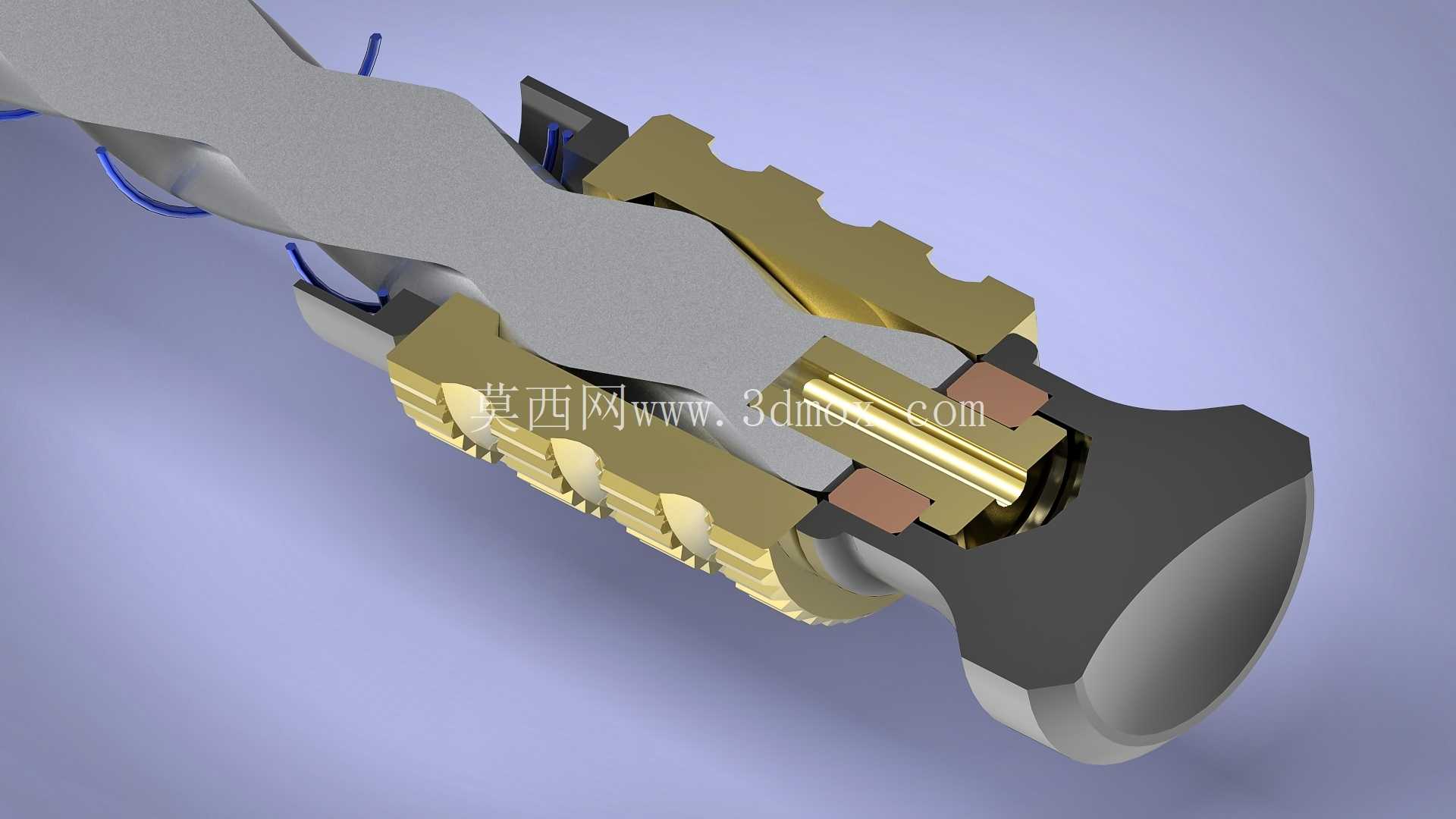

　　从结构设计来看，这款手钻采用螺旋进给的核心结构，主轴部分的螺旋槽与内部导向销配合，当握持外套管向前施压时，主轴会顺着螺旋槽的轨迹自动旋转，不需要额外施加扭转力，就能实现稳定的进给与旋转动作，这种结构相比传统需要手动捻动的手捻钻，进给更平稳，钻孔时的轴向跳动更小，能有效避免钻头折断的问题，尤其是在加工0.5mm以下的超细孔时，稳定的进给动作能大幅提升钻孔成功率。夹头部分采用三爪自定心结构，夹头尾部的滚花调节套可以通过旋转调整三爪的开合范围，最大夹持直径为1mm，适配市面上绝大多数微型麻花钻、中心钻的柄部尺寸，夹头与主轴的连接采用同轴度定位设计，装配后主轴的径向跳动控制在0.02mm以内，保证钻孔时的位置精度。这款手动钻孔工具主要面向小尺寸精密钻孔作业场景，在电子元器件引脚扩孔、精密模型制作、首饰微加工、小型机械零件修配等场景中应用广泛，这类作业场景对钻孔的定位精度、孔壁光洁度要求较高，常规电钻转速高、扭矩大，很容易在薄壁、脆性材质上造成孔位崩边、钻偏甚至工件报废，而手动钻孔工具可以通过手部控制进给压力与转速，适配0.1mm到1mm直径范围的微型钻头，刚好填补了微型精密钻孔作业的工具空白。尾端的顶帽采用圆弧面设计，钻孔时可以用掌心抵住尾端施加轴向压力，圆弧面能分散掌心的压力，长时间作业也不会产生明显的不适感，尾帽与主轴之间设置有推力轴承，施压时主轴旋转不会带动尾帽转动，减少掌心与尾端的摩擦阻力。工具的外套管表面做了防滑滚花处理，握持时的摩擦力足够，即使手上沾有少量切削液或者油污，也不会出现打滑的问题，外套管与内部螺旋轴之间留有均匀的配合间隙，表面做了硬化处理，长期使用也不会因为磨损导致进给卡顿。

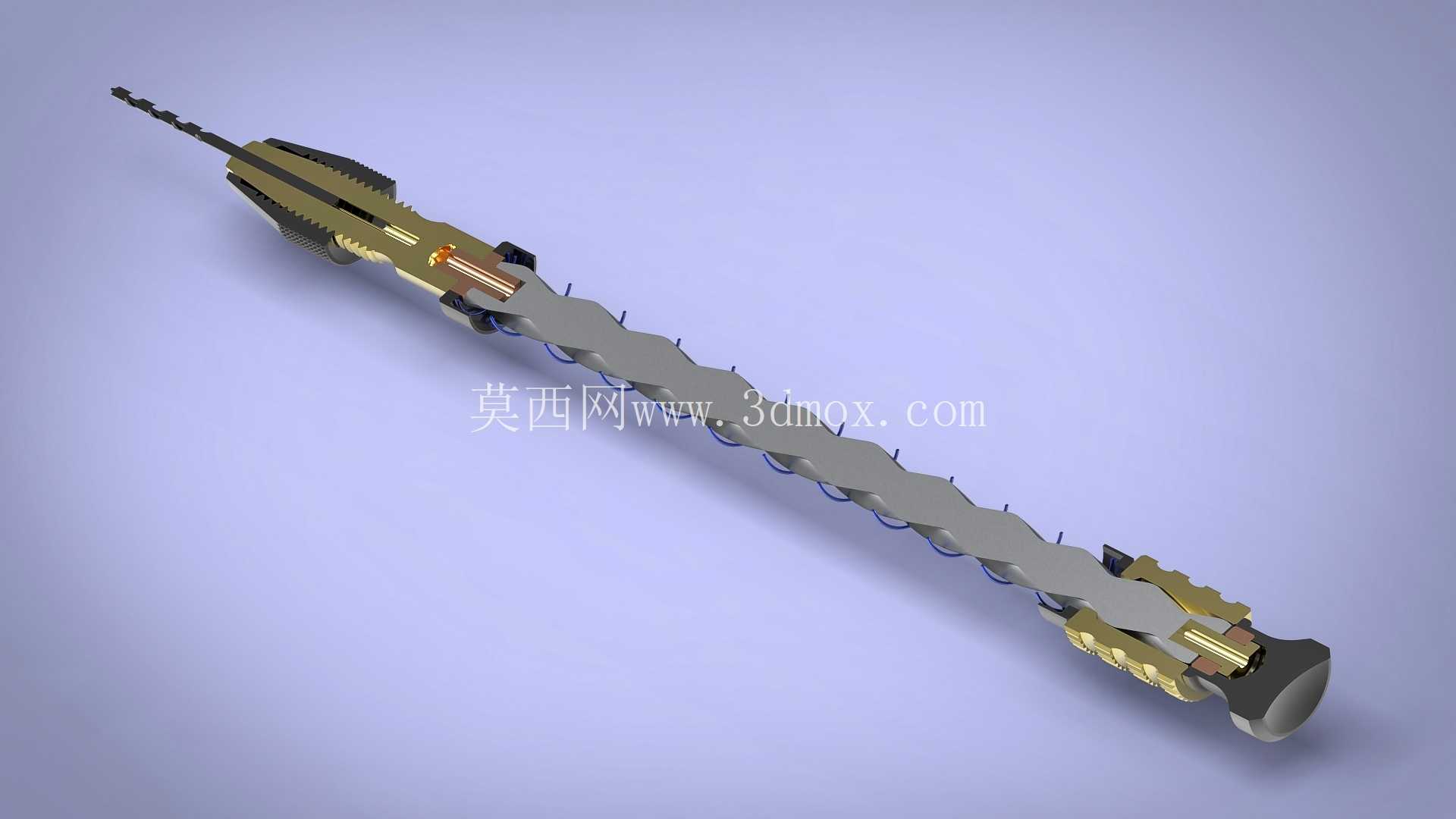

　　从安装与适配边界来看，这款手钻属于手持式手动工具，不需要额外的安装固定，作业时只需要根据钻孔位置调整握持角度即可，整体长度控制在120mm左右，最大直径12mm，重量不到100g，可以直接放在常规工具箱的工具槽内携带，不会占用过多空间。在实际建模过程中，螺旋轴的螺旋槽导程按照实际作业的进给速率设置为40mm，也就是每施加一次全行程的轴向压力，主轴旋转一圈，进给量刚好匹配微型钻头的最佳切削进给量，不会因为进给过快导致钻头崩刃，也不会因为进给过慢浪费作业时间。

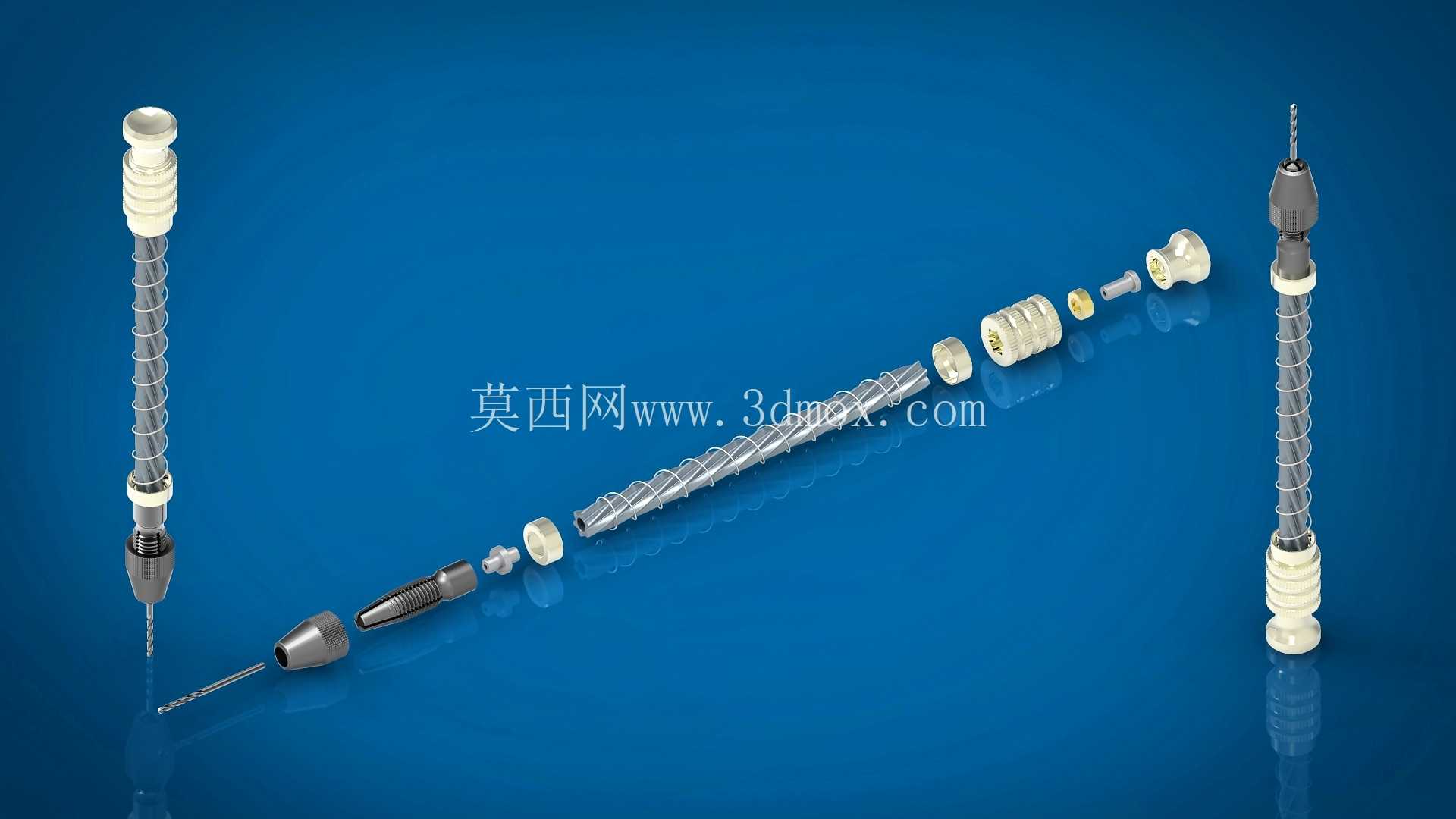

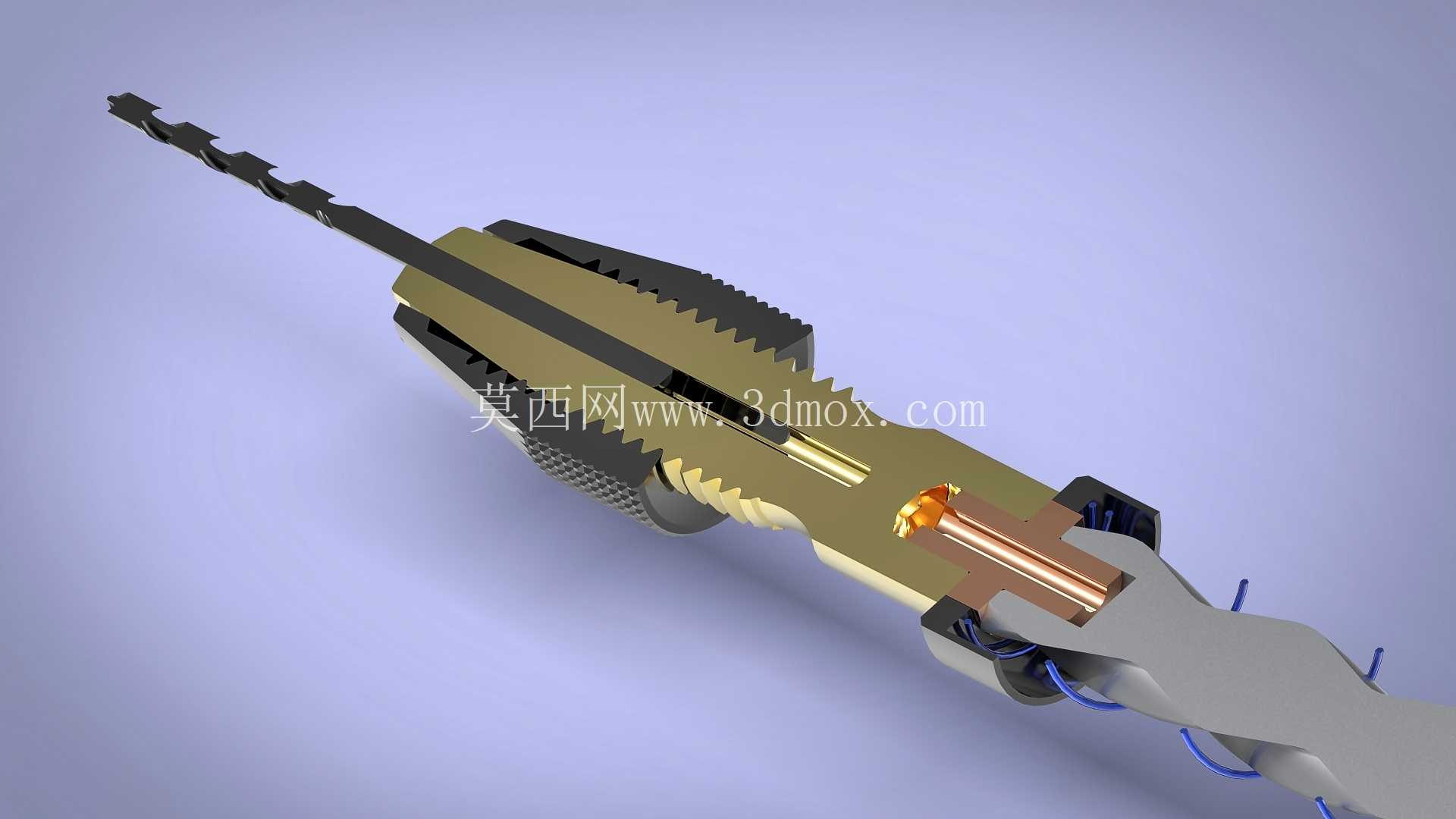

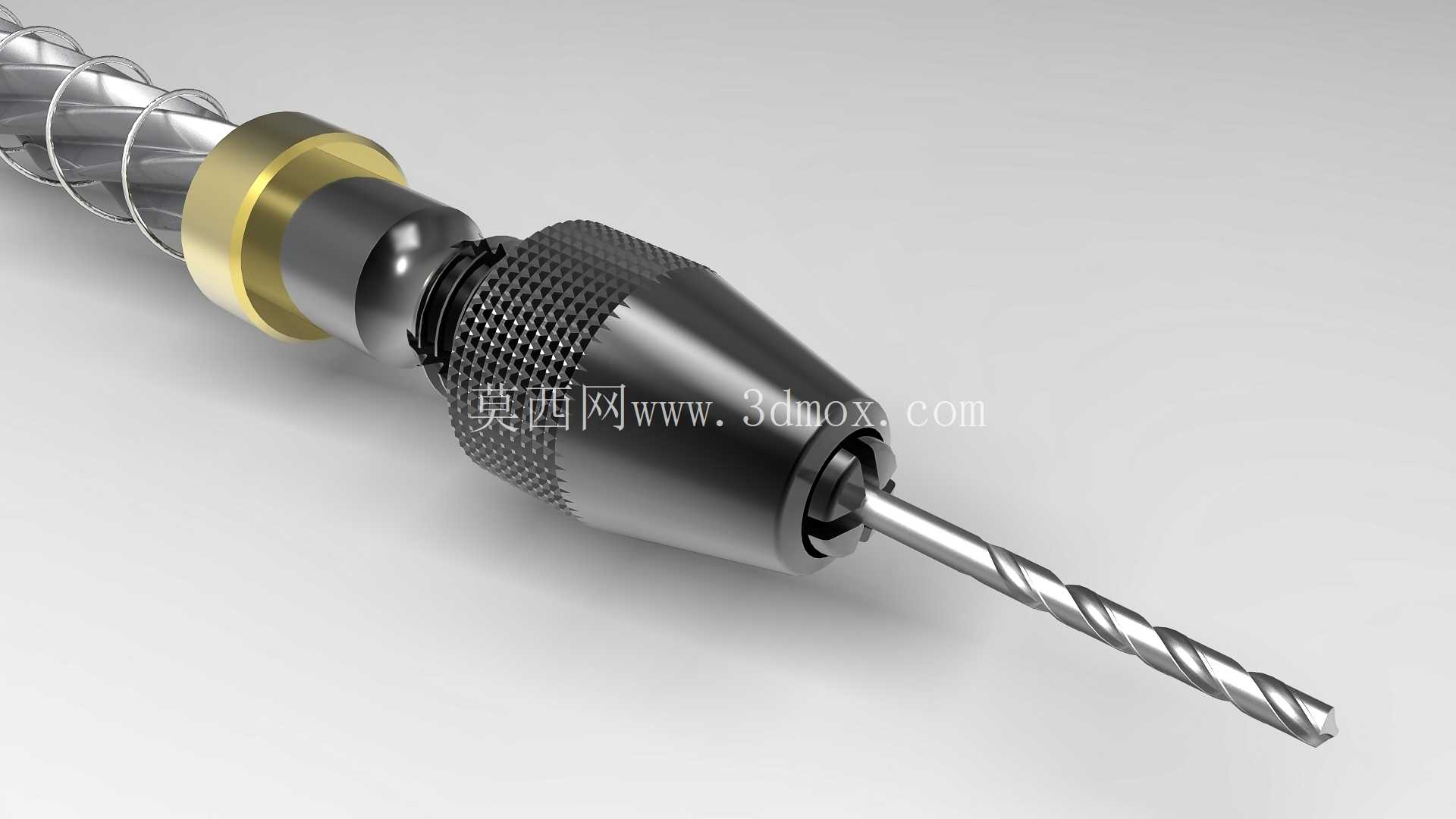

　　夹头的三爪配合面做了渐开线齿形设计，夹紧钻头时三个爪的受力均匀，不会出现钻头偏斜的问题，调节套的内螺纹与夹头主体的外螺纹配合间隙控制在0.01mm以内，旋转调节时没有明显的旷量，夹紧后不会因为钻孔时的反向扭矩导致夹头松动。在结构细节上，夹头与主轴的连接位置设置有锁紧环，调整好钻头伸出长度后可以通过锁紧环固定夹头位置，避免钻孔过程中夹头回缩导致钻孔深度不足。这款手钻的所有零部件都采用可拆解设计，日常维护时只需要将尾帽旋下，就能抽出内部的螺旋轴与弹簧，清理螺旋槽内的金属碎屑后涂抹少量润滑脂即可，维护难度很低，适合一线作业人员自行保养。

　　针对不同材质的钻孔需求，这款手钻可以搭配不同材质的微型钻头使用，加工塑料、木质等软质材料时可以搭配高速钢钻头，加工薄铜片、铝片等有色金属时可以搭配硬质合金钻头，加工PCB板、陶瓷片等脆性材料时可以搭配金刚石涂层钻头，适配范围覆盖了绝大多数微型精密钻孔的作业需求。在建模时对所有配合面的公差都做了符合实际加工要求的设置，比如外套管的内孔与螺旋轴的外圆采用H7/g6的间隙配合，既保证运动顺畅，又不会出现过大的晃动，螺纹配合位置采用6H/6g的标准公差，所有零件的倒角、退刀槽等工艺结构都按照实际机加工的要求做了还原，模型可以直接用于工程出图、3D打印样件验证或者工装设计参考。
