手工电弧焊用夹持式焊钳结构设计

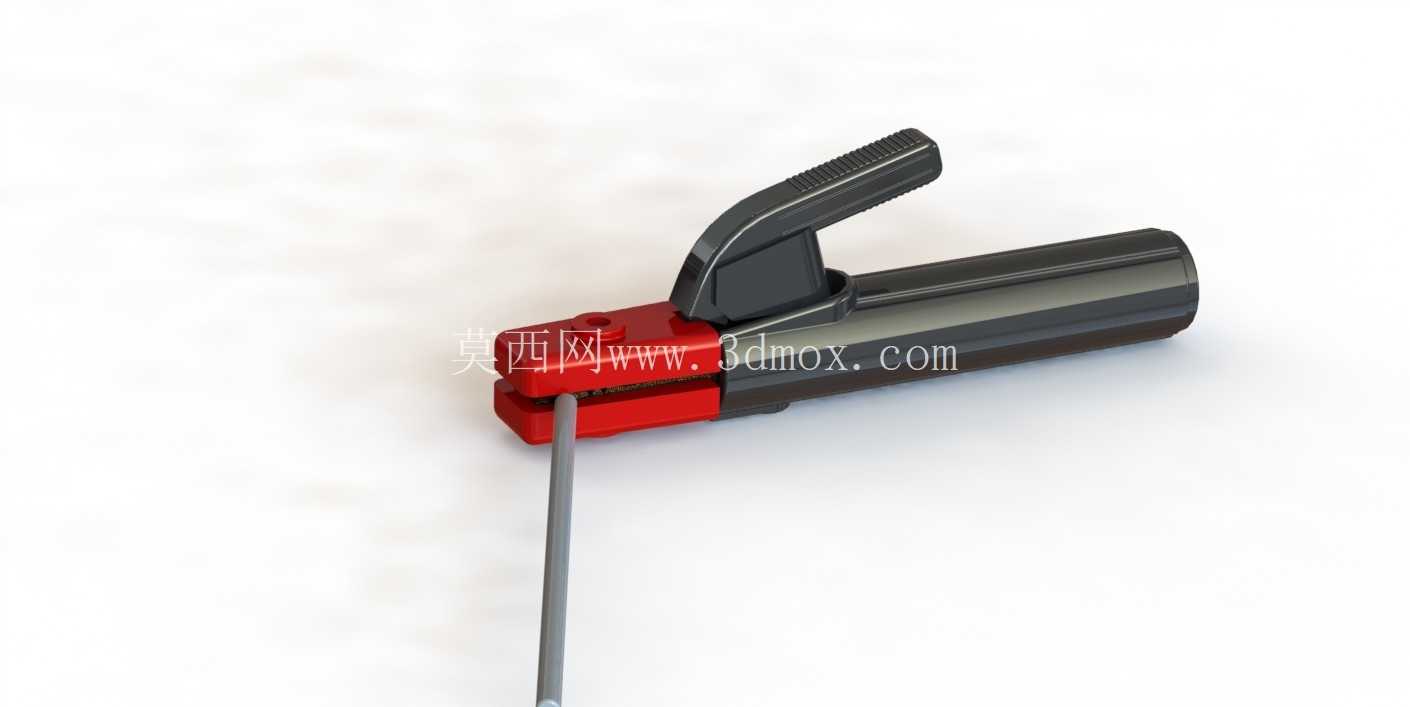

　　在船舶修造、钢结构加工、现场设备维保这类需要频繁移动作业的电弧焊场景里，焊钳是焊工直接操作的核心辅具，它的结构合理性直接影响焊接操作的流畅度、焊工的劳动强度甚至焊接作业的安全性。这款夹持式焊钳的整体结构围绕手工电弧焊的实际作业需求展开，没有冗余的装饰性设计，所有结构特征都服务于夹持焊条、传导焊接电流、隔绝手部热量与触电风险这几个核心功能。从结构布局来看，焊钳分为握持段、夹持操作段、焊条装夹端三个核心部分，握持段采用圆柱型绝缘外壳，表面做了防滑纹理处理，直径适配成年男性手掌的自然握持弧度，长时间握持不会产生明显的硌手问题，外壳采用耐高温绝缘材质，能够隔绝焊接过程中传导上来的热量，避免长时间作业时手部被烫伤，同时也能防止焊接电流击穿外壳引发触电风险。

　　夹持操作的压杆设置在握持段的上侧，采用杠杆式结构设计，按压行程控制在15毫米左右，焊工单手握持时用食指和中指就能轻松压下压杆，张开夹头更换焊条，不需要双手配合操作，在高空作业或者需要一手扶住焊件的场景下，这个操作逻辑能大幅提升作业效率。夹头部分采用红铜材质作为导电基体，外部包裹耐高温绝缘层，夹头的开口尺寸适配直径2.5毫米到5毫米的常用电焊条，夹持力经过结构优化，既不会因为夹持力过小导致焊接过程中焊条松动、导电不良打弧，也不会因为夹持力过大导致压合费力、更换焊条时难以掰开。夹头的导电接触面做了滚花处理，能够增加和焊条夹持端的接触面积，降低接触电阻，减少大电流焊接时的发热问题，避免长时间作业后夹头过热无法握持。

　　从安装边界来看，这款焊钳的尾部设置了标准的电缆接线腔，能够适配16平方到35平方的常用焊接电缆，接线腔内部采用压接式紧固结构，不需要额外的接线端子，剥去电缆绝缘层后直接插入腔室拧紧固定螺丝就能完成接线，接线腔外部设置了绝缘护套，能够防止电缆拉扯时接线端裸露，同时也能避免焊接飞溅落到接线端引发短路。焊钳的整体长度控制在220毫米左右，重心落在握持段的中心位置，焊工握持时不会出现头重脚轻的问题，长时间仰焊、立焊作业时能减少手腕的负重。在结构设计的细节上，压杆和夹头的连接销轴采用不锈钢材质，避免长期使用后生锈导致按压卡滞，夹头的复位弹簧采用耐高温弹簧钢制作，能够承受焊接传导的高温，不会因为长时间受热出现弹性衰减，导致夹头夹持力不足。外壳的拼接缝隙做了错位止口设计，能够阻挡焊接飞溅从缝隙进入焊钳内部，造成内部电路短路或者零件卡滞，同时也能防止作业时的汗水渗入内部，引发触电风险。在实际作业场景中，这类焊钳能够适配常规的交流弧焊机、直流逆变焊机，承担低碳钢、低合金钢等常见材质的焊接作业，不管是车间内的批量构件焊接，还是户外的管线焊接、设备应急维修，都能满足使用需求。和老式的重型焊钳相比，这款结构在保证导电性能和结构强度的前提下，整体重量控制在350克以内，比同电流等级的传统焊钳轻近三分之一，能够有效降低焊工长时间作业的手部疲劳。

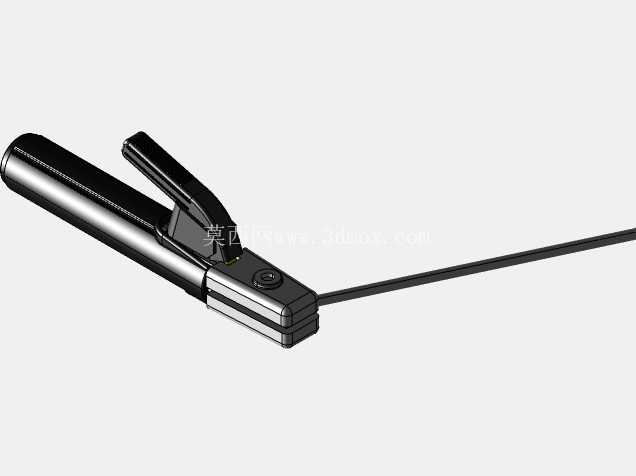

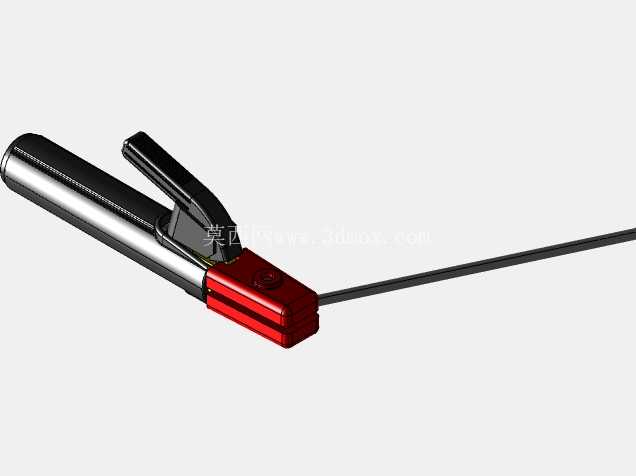

　　夹头的开口位置做了导向倒角，更换焊条时不需要刻意对准孔位，只要把焊条端部往夹头方向推送就能顺利卡入，在光线较差的作业环境或者戴着厚焊接手套操作时，这个细节设计能大幅缩短更换焊条的时间，提升连续作业的效率。绝缘外壳的材质选用了酚醛树脂基的耐热绝缘材料，能够承受150摄氏度的持续温度，即使连续大电流作业导致夹头发热，外壳表面的温度也能控制在人体可接受的范围内，不会出现外壳软化、绝缘失效的问题。压杆的表面做了和握持段一致的防滑纹理，戴着手套按压时不会出现打滑，压杆的边缘做了圆角处理，没有尖锐的棱角，不会刮破焊工手套。从三维建模的角度来看，这款焊钳的结构拆分清晰，各个零件之间的配合公差都按照实际生产的要求设置，绝缘外壳和内部金属骨架之间采用卡扣加螺丝的双重固定方式，既方便装配，也能避免使用过程中外壳松动移位，夹头的转动副间隙控制在0.1毫米以内，既保证转动灵活，也不会因为间隙过大导致夹头偏斜、焊条夹持不正，影响焊接角度的控制。
