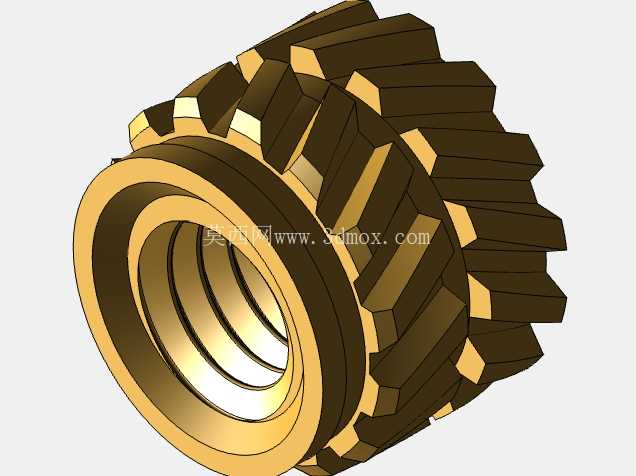

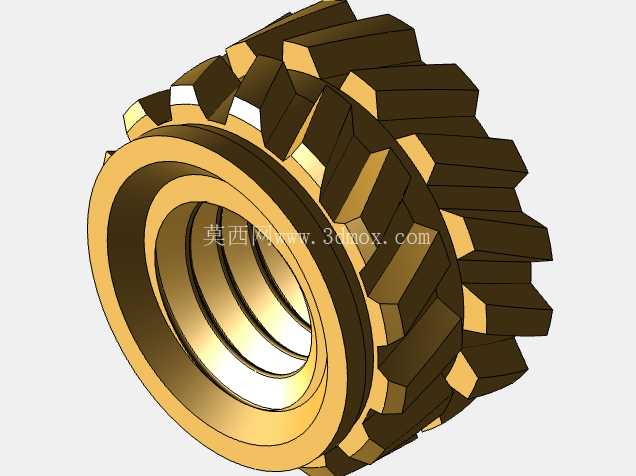

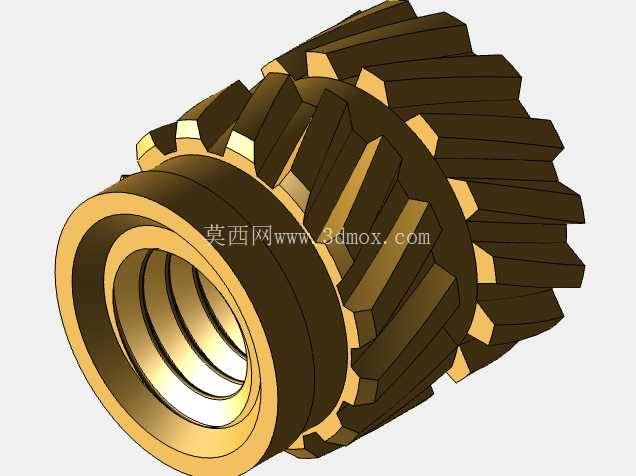

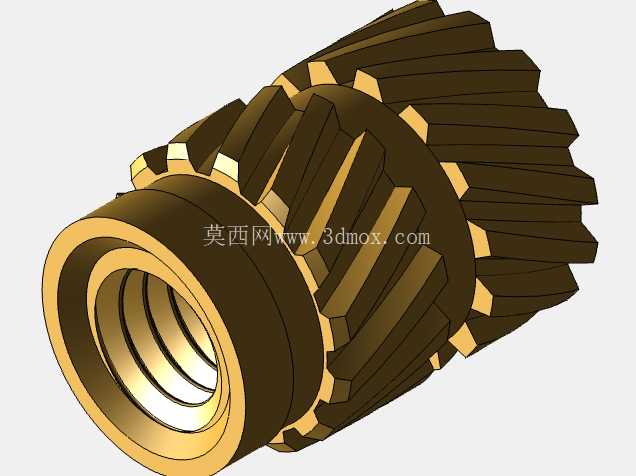

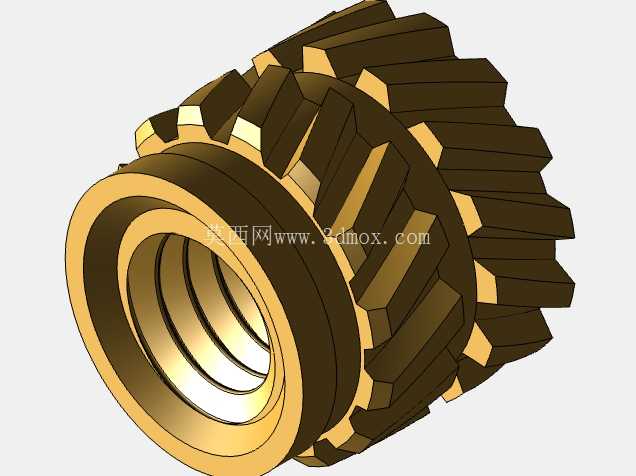

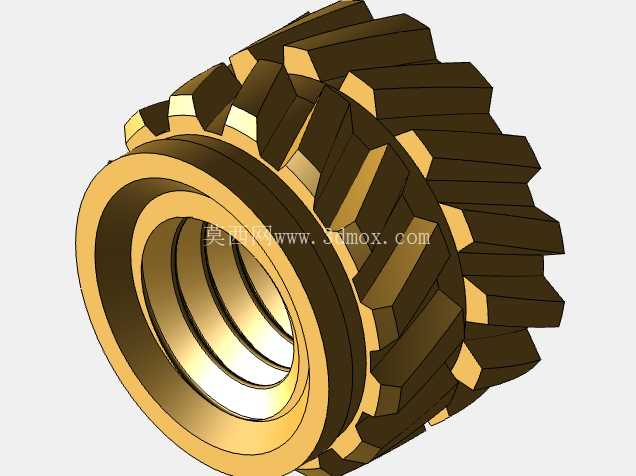

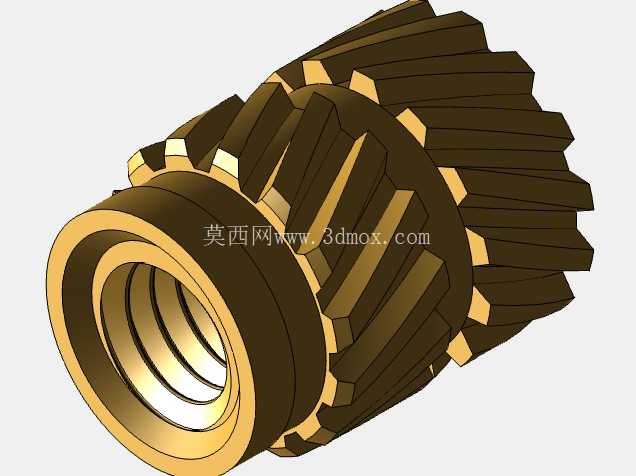

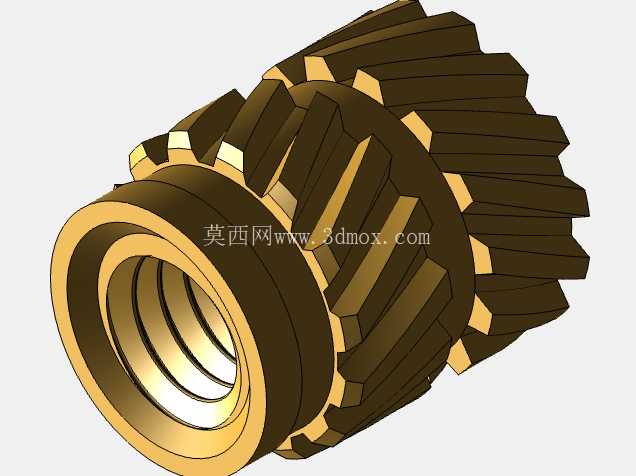

带V形槽M3规格嵌入铜螺母组结构

做注塑结构设计的工程师大多碰到过塑料壳体螺纹滑牙的问题，尤其是需要反复拆装的消费电子外壳、小型设备面板，纯塑料攻牙往往拧个三五次就出现牙口崩裂、螺纹失效的情况，这时候预埋铜质嵌入螺母就是最稳妥的解决方案，这次的带V形槽M3嵌入螺母组，就是针对这类场景优化的成熟嵌件结构。

先从实际安装场景说，这类嵌件主要适配热熔埋植、超声波压入两种主流装配工艺，日常做手持设备外壳、3D打印功能件、小型家电壳体的螺纹连接时，会提前在塑料件上预留比螺母外径小0.2-0.3mm的安装孔，通过热熔头加热或者超声波振动让螺母周边的塑料微融，再把螺母压入孔位，冷却后塑料会牢牢抱紧螺母外壁，不会出现转动、拉脱的问题。

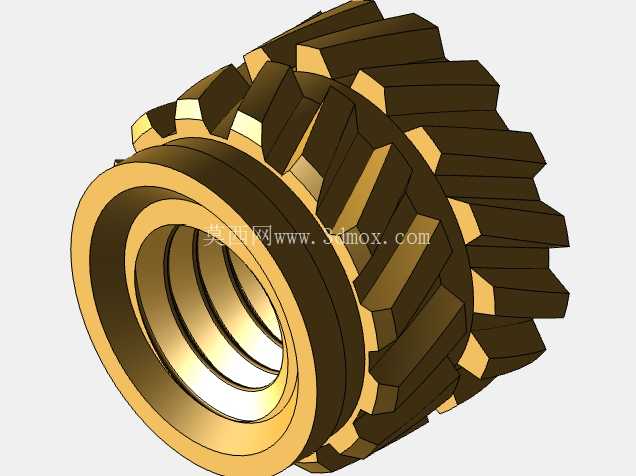

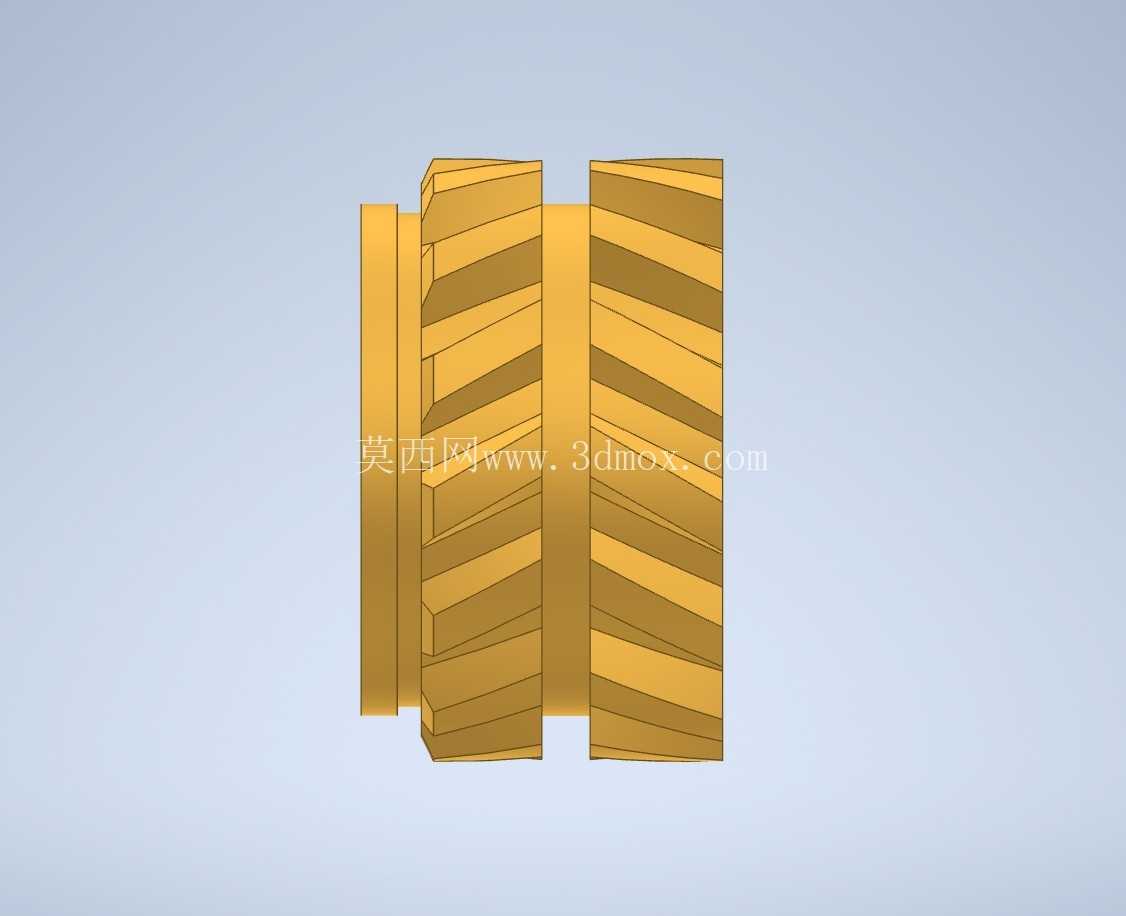

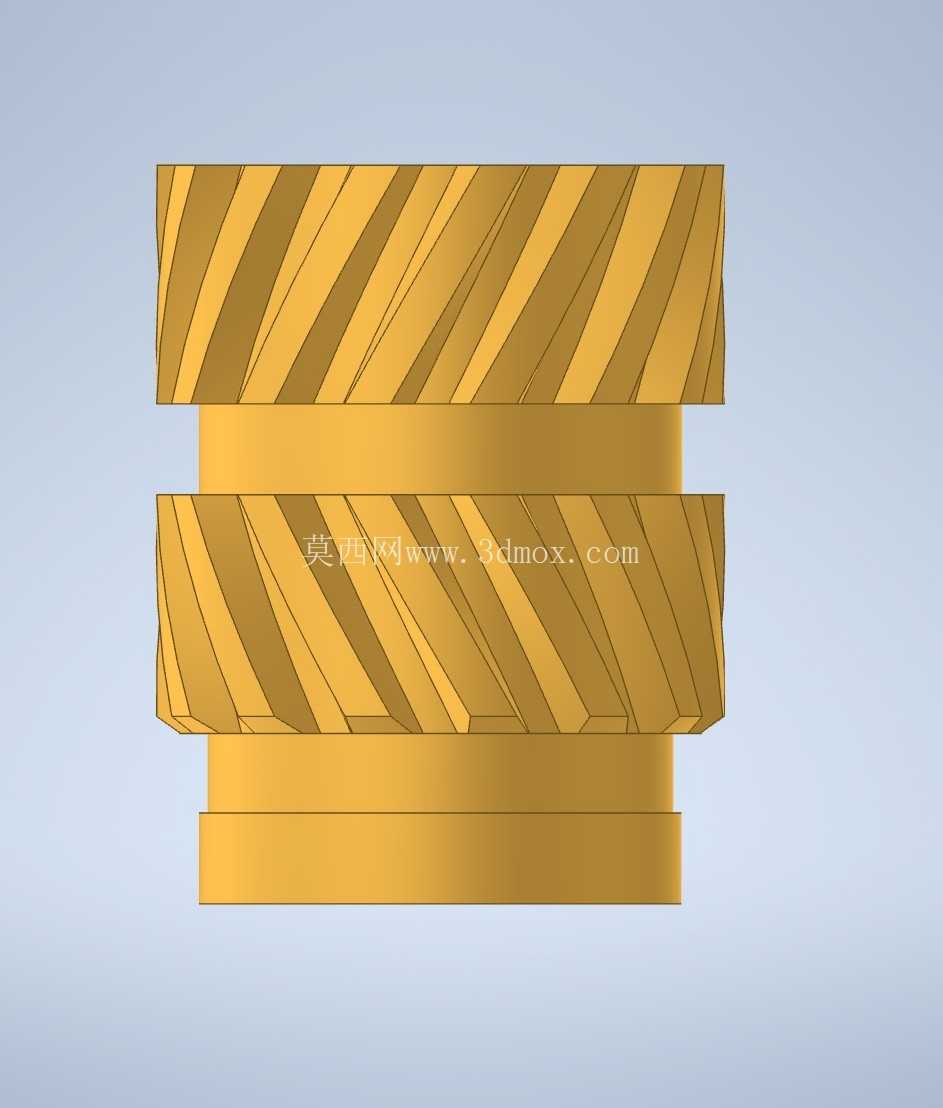

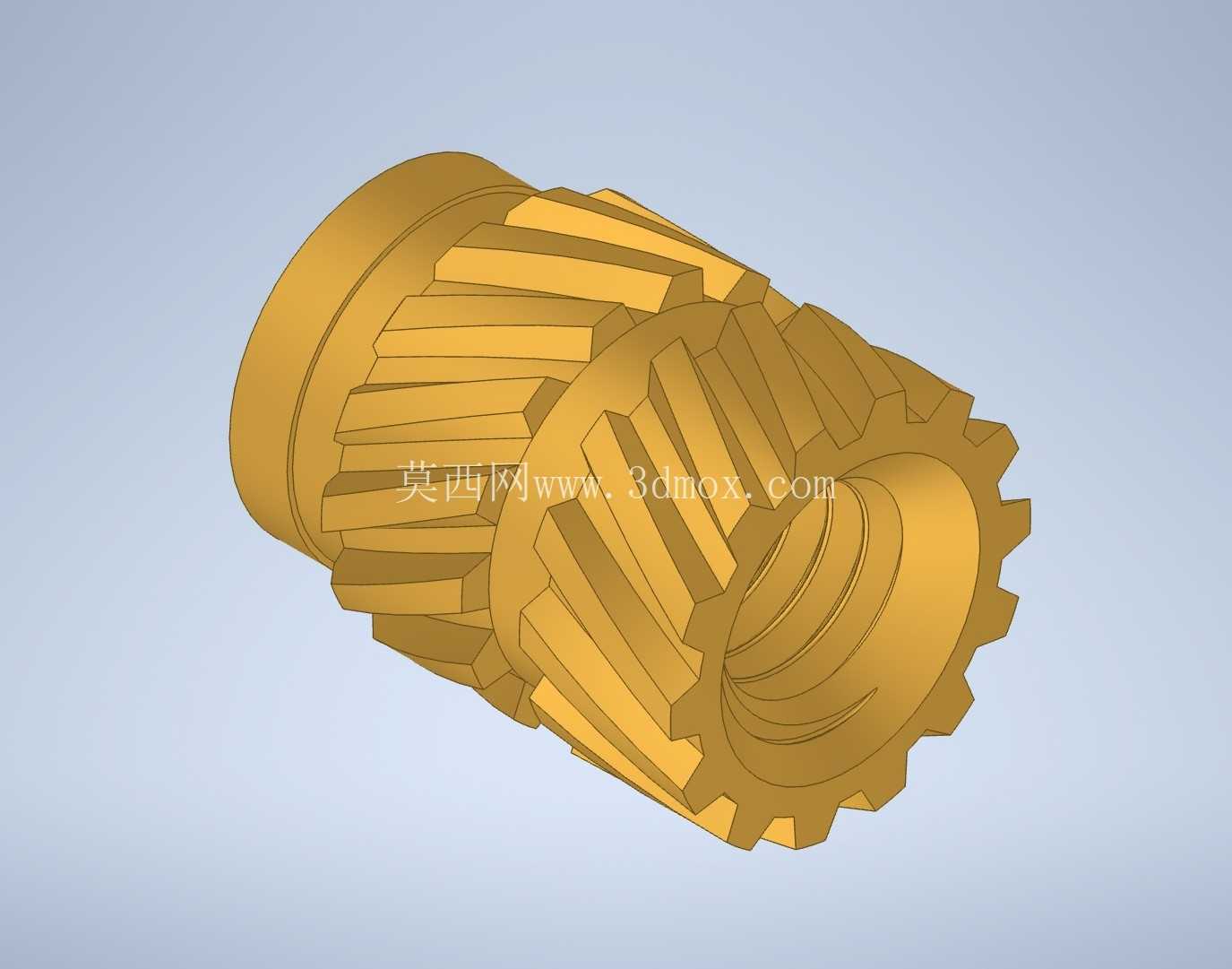

这次的螺母组核心设计点在外壁的防滑结构，除了常规的直纹滚花之外，特意增加了多道环形V形槽，这个结构不是随便加的：直纹滚花主要承担周向防转的作用，当螺丝拧入螺母产生周向扭矩时，滚花的齿牙会嵌入周边塑料，阻止螺母跟着螺丝一起转动；而V形槽承担的是轴向防拉脱的作用，塑料冷却后会填充进V形槽的凹陷位置，形成类似倒扣的力学结构，哪怕螺丝拧紧时产生较大的轴向拉力，螺母也不会从塑料孔里被拔出来。相比普通光面或者只有直纹的嵌件，这种带V形槽的结构抗扭、抗拉性能能提升40%以上，在需要频繁拆装的结构上可靠性高很多。

尺寸边界上，这款螺母适配M3标准公制螺纹，内螺纹精度按照6H公差设计，能适配市面上所有标准M3机牙螺丝，不管是盘头螺丝、沉头螺丝还是内六角圆柱头螺丝都能顺畅拧入，不会出现卡牙、滑牙的情况。螺母外径控制在5mm，对应的塑料安装孔预留尺寸建议在4.7-4.8mm，压入后塑料溢出量少，不需要额外做溢料槽也能保证安装面平整；螺母总长度根据不同安装壁厚有对应规格，常规1.5-3mm壁厚的塑料壳体都能找到适配的长度，压入后端面和塑料面齐平，不会出现凸起或者凹陷影响外观。

建模的时候要特别注意几个细节：首先是V形槽的角度，不能太陡也不能太缓，角度控制在90度的时候，塑料填充效果最好，倒扣力也最均衡，角度太小容易导致压入时阻力过大撑裂塑料孔，角度太大则防拉脱效果不足；其次是两端的导入倒角，螺母压入端做15度的导入角，能在压入时自动找正孔位，不会出现压偏导致塑料孔边缘崩缺的问题；另外内螺纹的入口处要做0.2mm的倒角，去除螺纹加工的毛刺，也能引导螺丝顺利拧入，避免第一牙螺纹错牙导致的锁附卡顿。

实际选型的时候要注意，这类铜嵌件不建议用在长期超过120度的使用场景，虽然铜本身熔点高，但周边的塑料如果长期高温会出现蠕变，导致抱紧力下降；如果是用在户外或者有腐蚀的环境，也可以选择镀镍的版本，提升抗氧化能力。做结构设计时，如果是受力较大的连接位置，比如设备提手、壁挂安装位，可以适当增加螺母的长度，提升接触面积，进一步增强连接强度；如果是轻薄的外观件，比如消费电子的外壳，可以选择端面带法兰边的款式，压入后法兰边贴在塑料表面，既可以挡住压入时的溢料，也能分散拧紧时的压力，避免塑料表面被压出白痕。

很多新手建模的时候容易忽略嵌件和塑料的公差配合，要么孔留太大导致螺母松脱，要么孔留太小压入时把塑料柱撑裂，实际生产前最好先做3D打印样件试装，调整预留孔的尺寸，因为不同的塑料材质收缩率不一样，ABS、PC、PA这些常用塑料的热熔压入参数都有区别，提前验证能避免批量生产时出现装配问题。另外要注意，这类滚花嵌件不适合用冷压的方式装配，冷压会导致塑料被强行挤压产生内应力，后期使用过程中容易出现应力开裂，优先选择热熔或者超声波工艺，让塑料自然熔融填充到嵌件的沟槽里，连接强度才会稳定。
