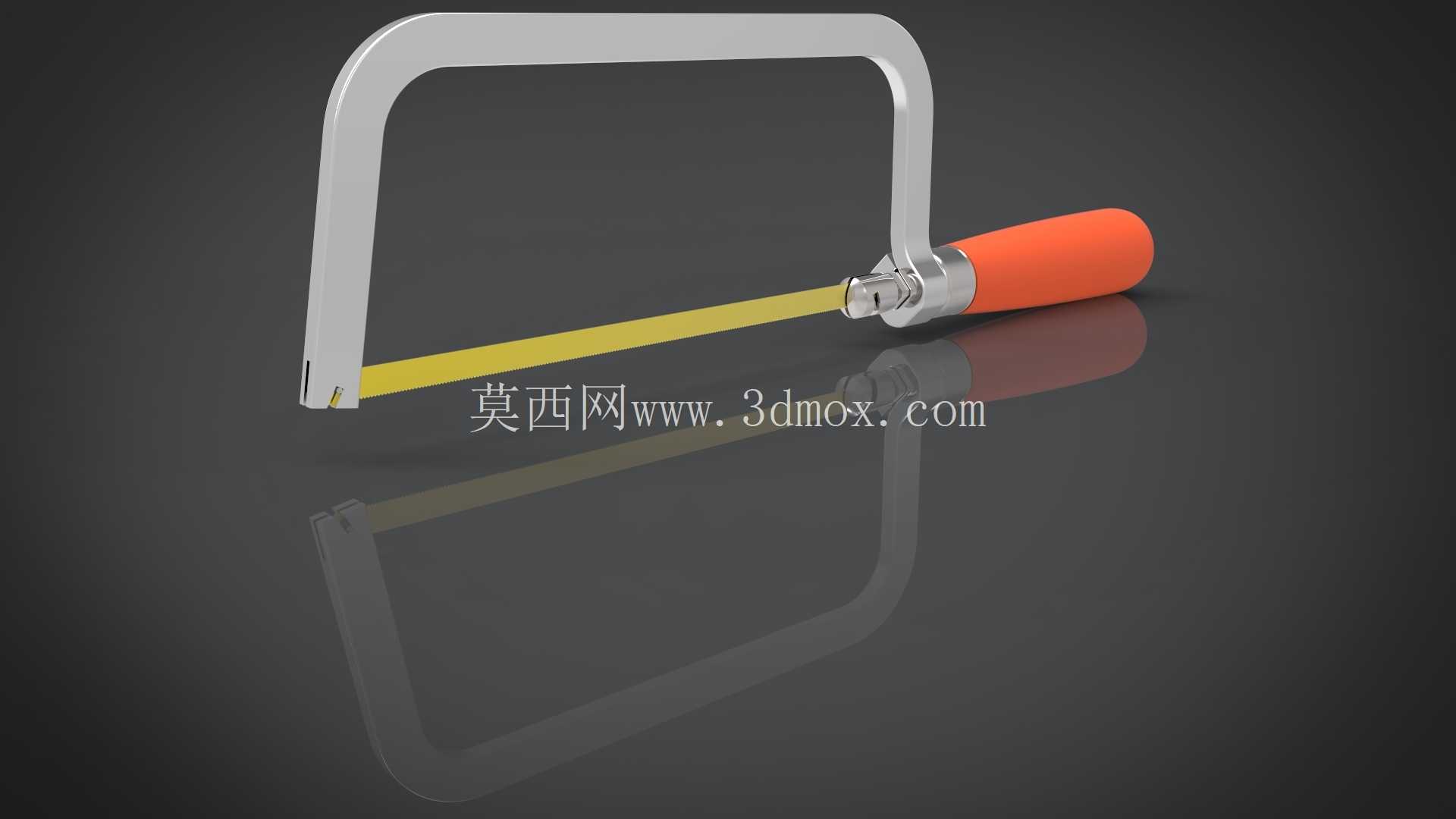

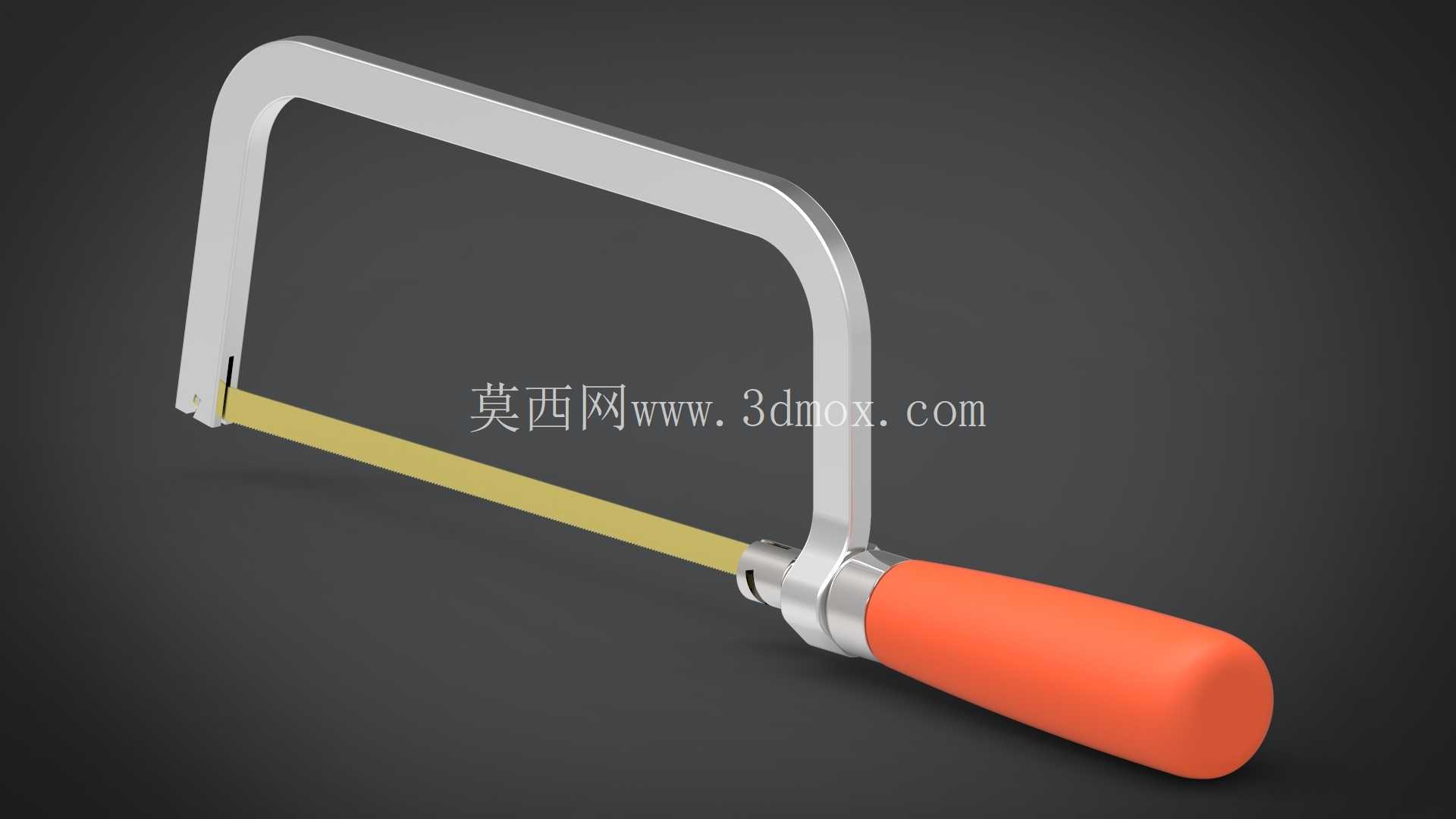

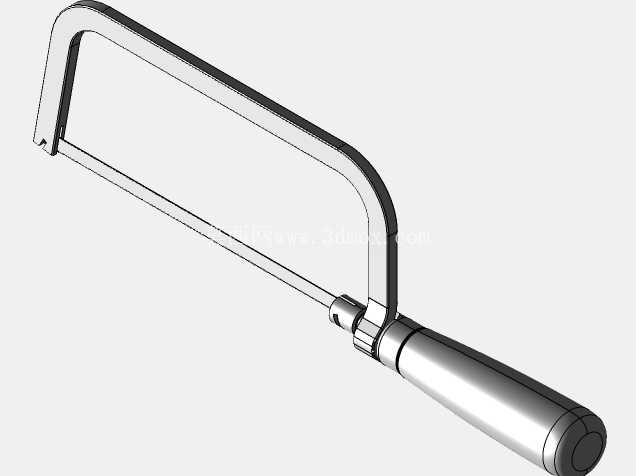

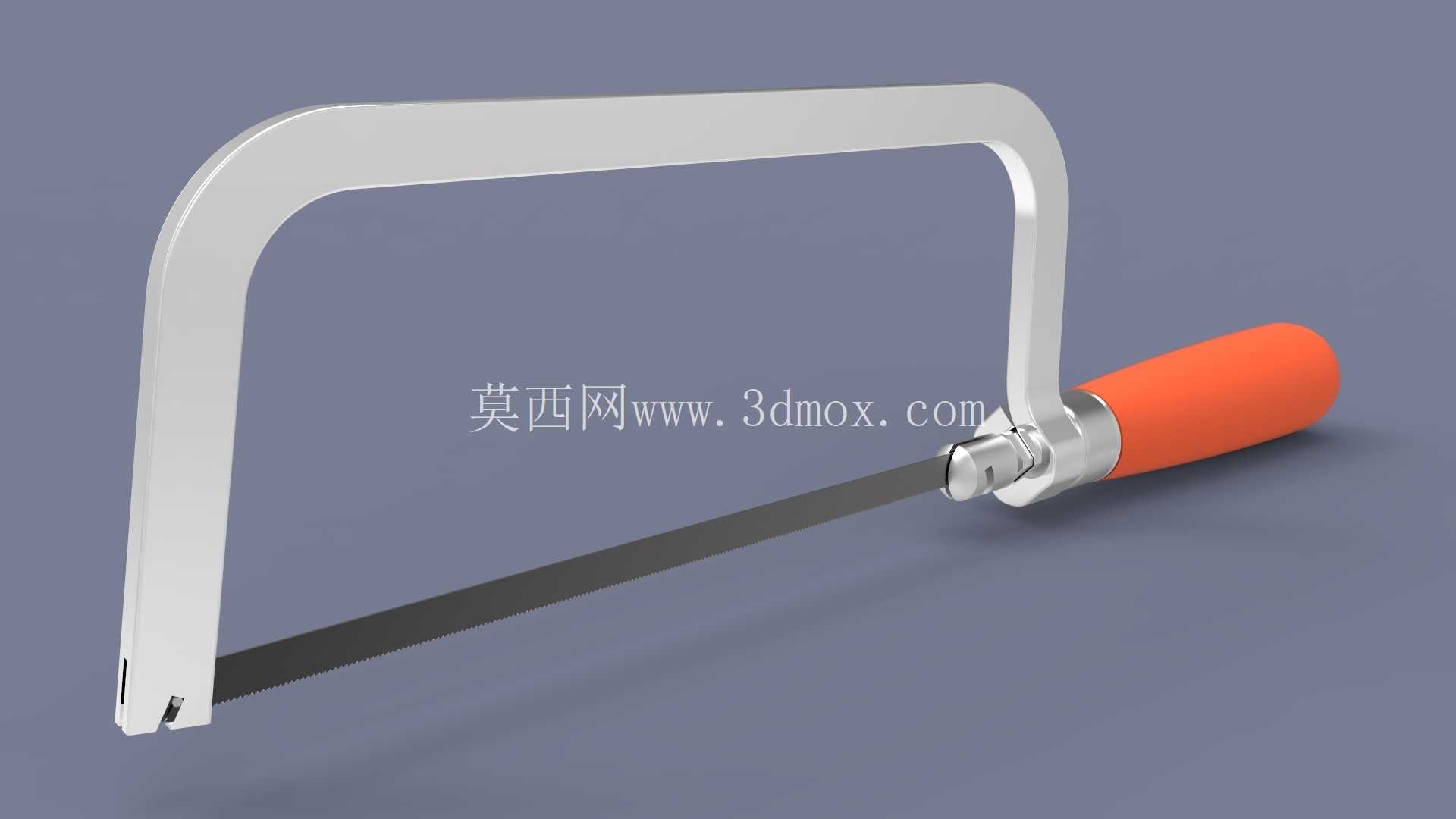

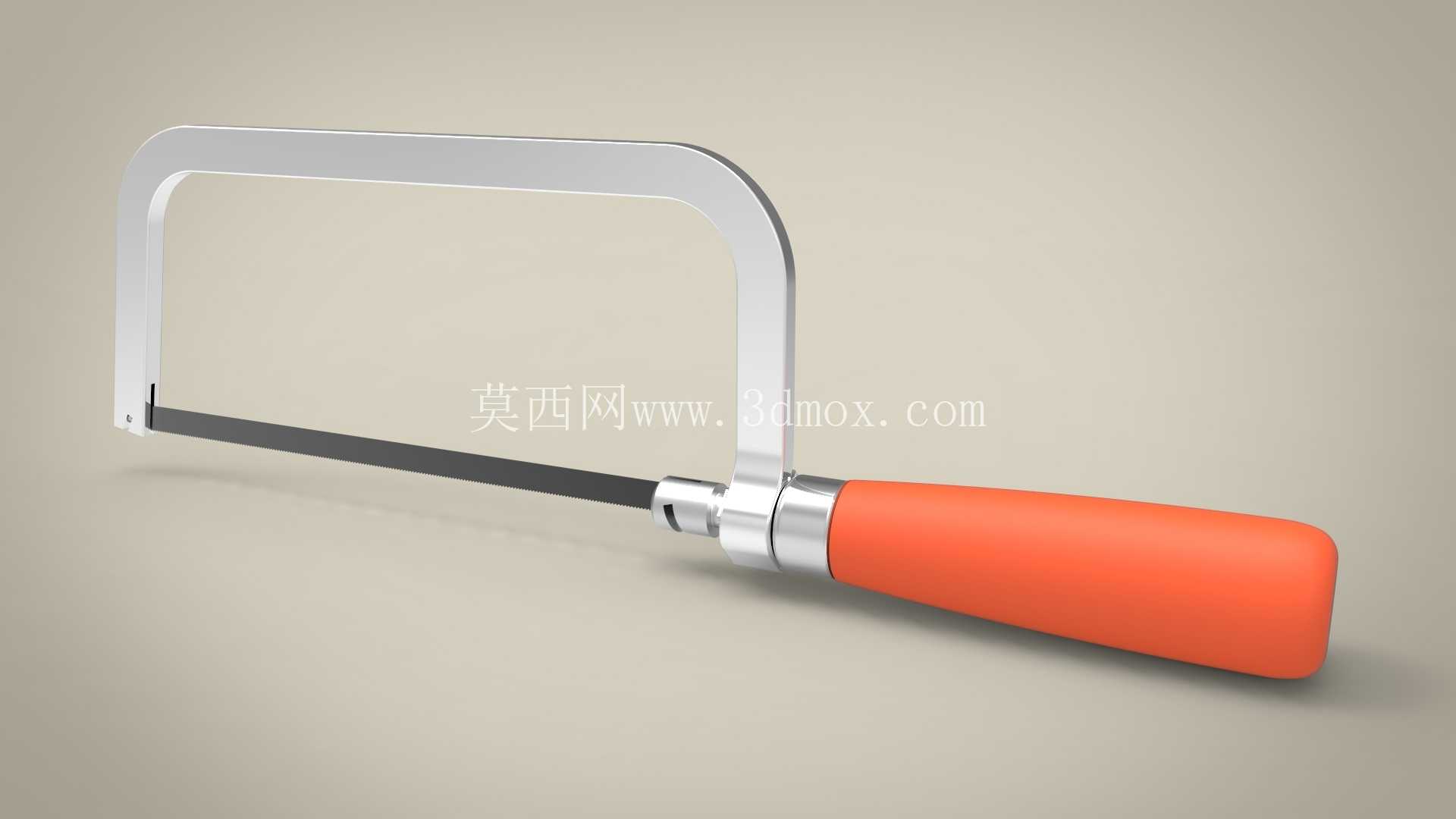

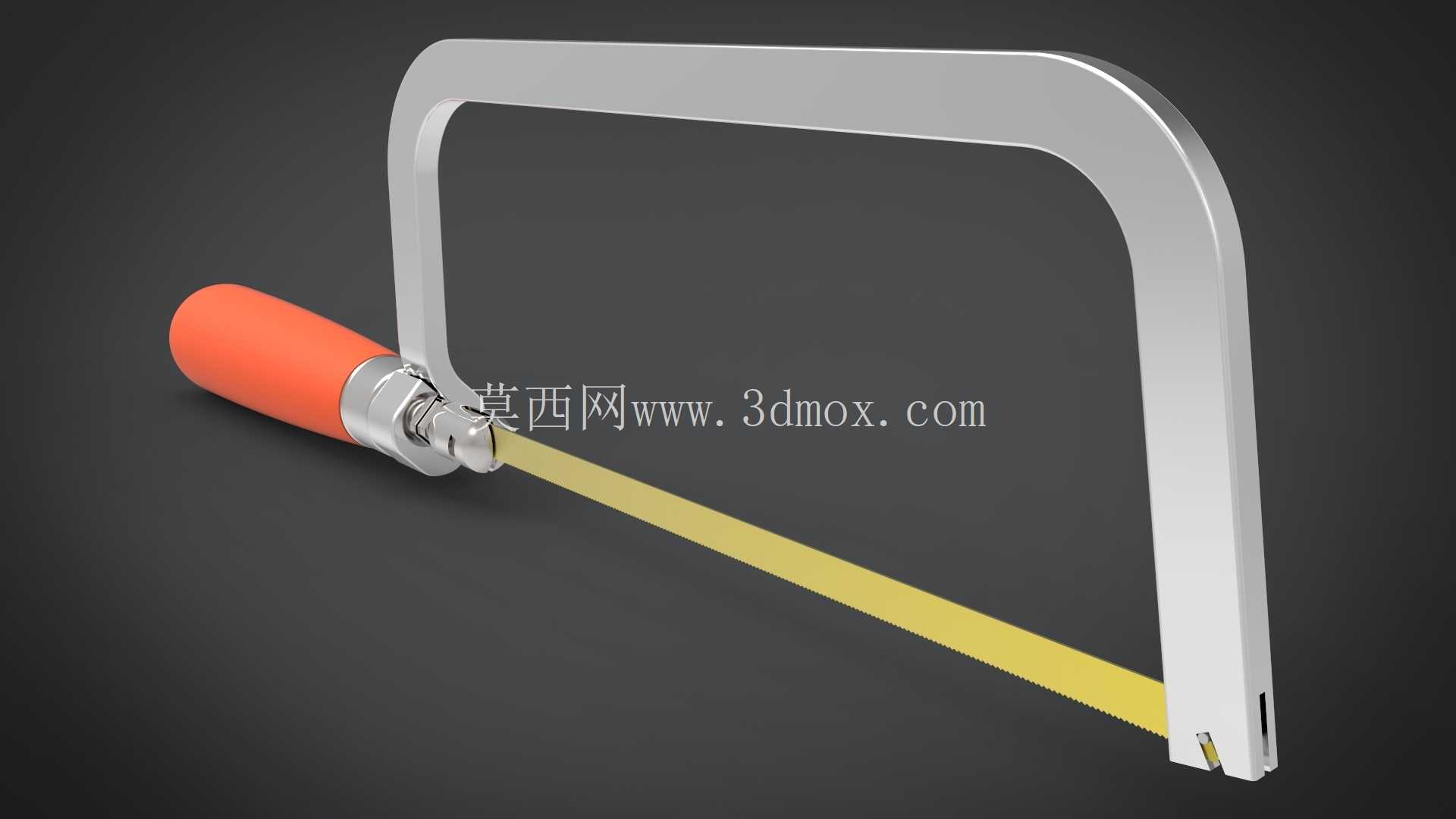

手工钢锯高精度三维结构设计

这款手动钢锯的三维结构建模，完全围绕一线金工工位的实际使用需求展开，在建模阶段就充分考虑了不同作业场景下的使用边界。日常机修工位中，这类钢锯主要用于小规格金属型材、管材的截断作业，也可用于去除工件毛坯飞边、切割小型塑料工件、修整注塑件浇口残留，是装配、维修、金工实训场景里普及率极高的手动切削工具。

从结构设计逻辑来看，整个钢锯分为刚性锯弓、握持手柄、锯片张紧机构三个核心模块。锯弓部分采用扁钢弯折成型的C型框架结构，设计时明确了钢带宽度10毫米、厚度5毫米的参数，框架成型后做阳极氧化表面处理，既保证足够的刚性避免锯切过程中框架形变导致锯片崩断，又控制整体重量降低长时间握持的劳动强度，框架的开口跨度完全适配标准长度的手用锯片，两端的锯片固定销同轴度公差控制在0.1毫米以内，避免锯片安装后出现扭曲应力。

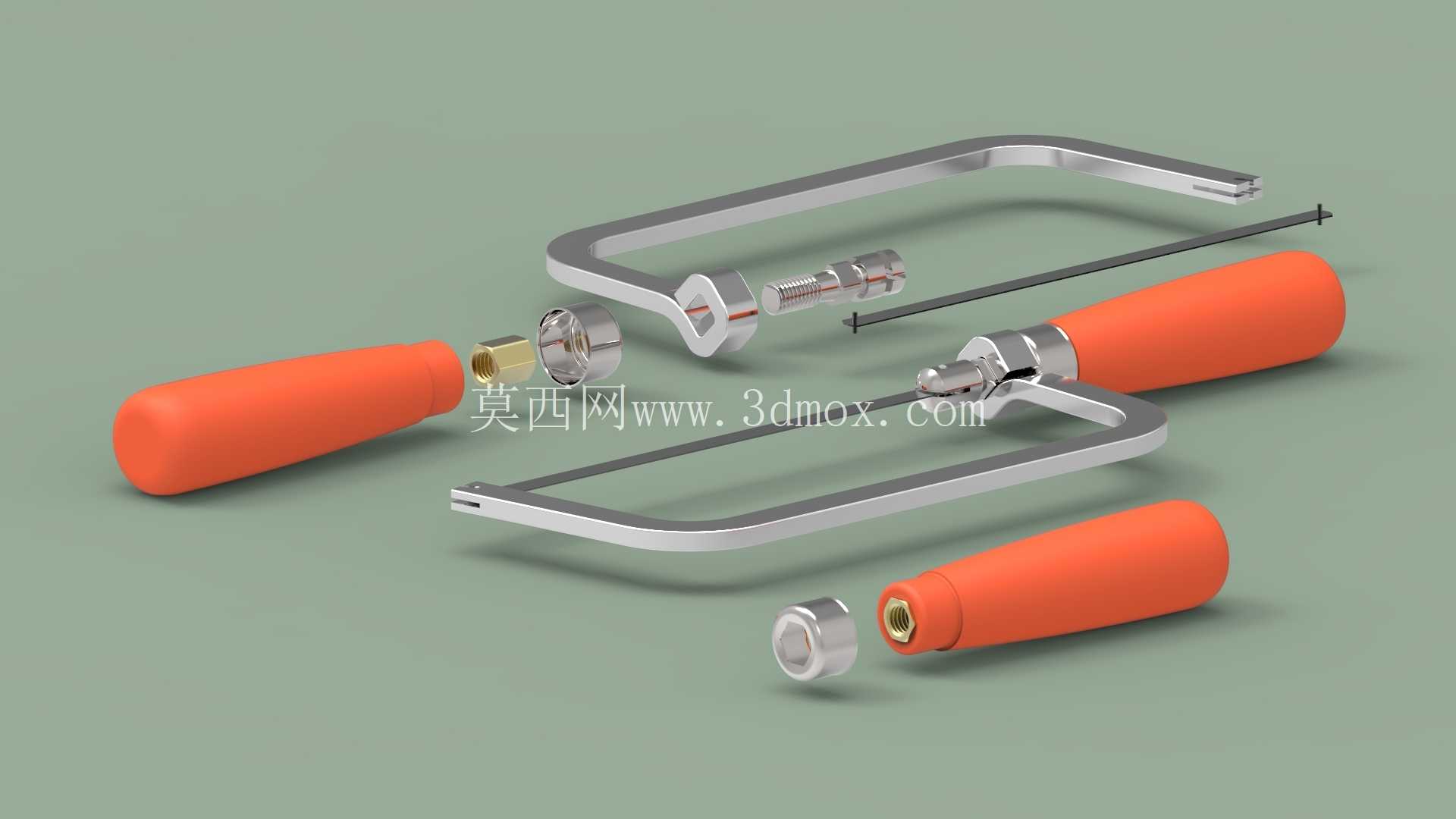

手柄部分采用符合人体工学的椭圆柱造型，内嵌M8×1.25规格的螺纹六角螺母，螺母采用压入式装配结构，直接嵌入木柄的圆柱安装位，衬套压合后分别贴合六角螺母的六个定位平面，建模时按照无间隙理论值做装配配合，保证张紧螺杆旋转时不会出现螺母跟转、手柄开裂的问题。张紧机构通过前端的旋转手柄带动螺杆进给，顺时针旋转即可拉动锯片安装座实现锯片张紧，整个行程设计为4.8毫米，刚好覆盖标准锯片的安装间隙与张紧变形量，张紧后锯片的预紧力控制在合理区间，既不会因为预紧力过大导致锯片脆性断裂，也不会因为预紧不足出现锯切时锯片晃动、跑斜的问题。

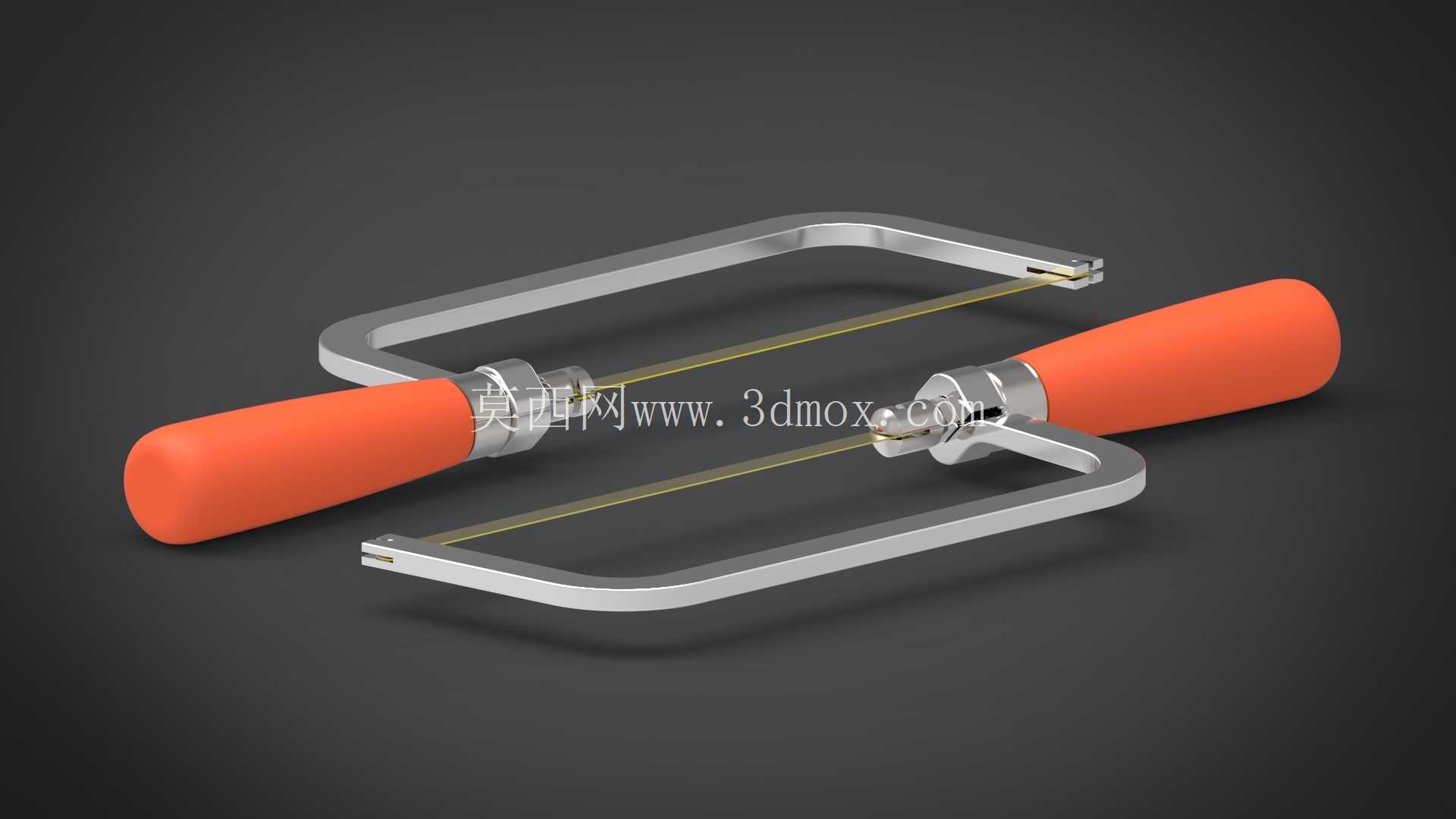

建模过程中特意还原了锯片未张紧与张紧两种状态下的结构形态，框架的弯折处做了圆弧过渡处理，避免应力集中导致的框架断裂风险，手柄与金属框架的连接位置做了台阶定位结构，保证手柄安装后不会出现周向转动。需要说明的是，本次建模暂未还原锯齿的偏置分齿结构，后续可针对锯齿切削角度、分齿偏移量做进一步细化，还原真实锯切过程中的排屑间隙与切削角度。整个模型的装配边界完全匹配实物的安装尺寸，可直接用于手动工具的结构优化教学、金工实训课件制作、工具类产品的展示动画制作，也可作为虚拟装配场景中的工具类资产使用，结构细节完全还原实物的装配关系，不存在干涉、错位等不符合实际装配逻辑的问题。在实际生产场景中，这类钢锯的结构尺寸经过多代迭代，已经形成了统一的行业通用规格，建模时严格遵循通用尺寸规范，保证模型可直接对接后续的结构验证、人机工程分析等工作，不需要额外调整尺寸比例。
