SMC薄型带导杆气缸三维结构设计

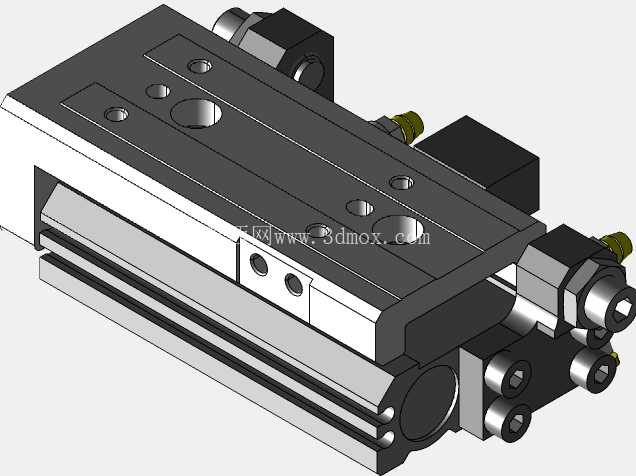

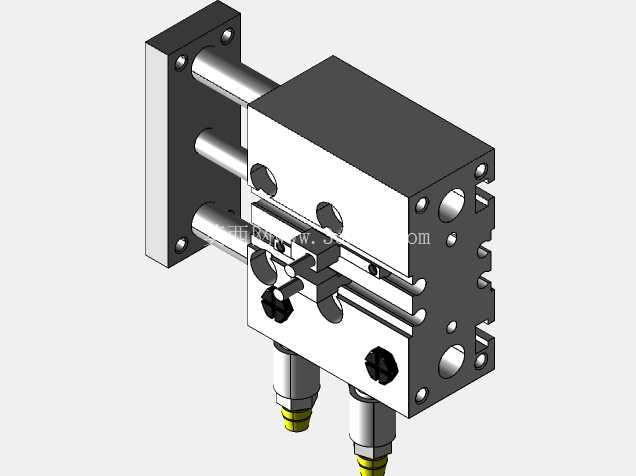

　　这款带导杆的薄型气动执行元件，是气动系统里最常用的直线驱动部件之一，在3C电子装配、轻工包装、小型工装夹具、自动化检测工位里随处可见它的应用场景，相比常规标准气缸，它把缸体做了扁平化压缩，轴向安装尺寸比同行程的标准气缸缩短近40%，对于安装空间局促、对设备整体厚度有严格限制的紧凑工位来说，这种结构的适配性远高于常规气缸。从结构设计逻辑来看，这款气缸把双导杆和活塞驱动做了集成式布局，两根平行导杆直接和输出端的负载安装板刚性连接，不需要额外加装外部导向轴、直线轴承这类辅助导向配件，就能承受一定的侧向负载，避免活塞杆因为受径向力出现偏磨、密封圈过早漏气的问题，很多做小型工装的工程师选这类气缸，就是看中它集成导向的特性，不用单独设计导向结构，能大幅压缩设计周期，减少装配的零件数量。

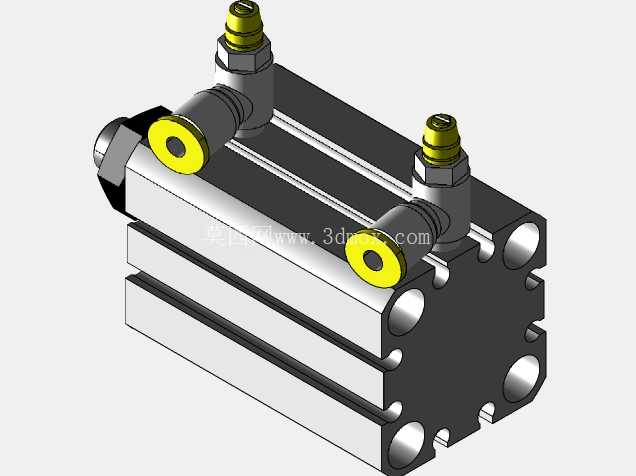

　　缸体本身采用方形硬质阳极氧化铝合金材质，四个角预留了贯通的安装孔位，既可以从缸体尾部用螺栓穿过孔位锁在安装基板上，也可以从前端面锁付固定，甚至可以在缸体侧面加装感应开关支架，固定磁性开关来检测活塞的伸出、缩回位置，给PLC提供到位信号，适配不同设备的安装布局需求，不用额外加工定制安装支架。气路接口采用侧面横向布置的快插接头适配接口，两个气口分别对应活塞的伸出腔和缩回腔，接口位置在缸体侧面靠上的位置，不会和底部安装面、前端负载安装面产生干涉，接气管的时候操作空间充足，不会出现气管弯折堵气的问题。输出端的负载安装板做了标准化的螺纹孔布局，孔位间距、螺纹规格和同系列的标准件完全匹配，不管是装夹爪、吸盘座还是小型压头，都可以直接锁付，不需要额外做转接板。从安装边界尺寸来看，这款缸径25mm、行程30mm的型号，整体缸体宽度控制在40mm以内，总厚度不到30mm，伸出到最大行程时的总长度也仅比缩回状态长30mm，在设计紧凑工位的时候，只要预留出对应行程的伸缩空间，以及侧面接气管的操作空间，就不会出现安装干涉。

　　导杆和缸体之间采用自润滑轴承配合，日常运行不需要额外加注润滑油，压缩空气经过常规三联件过滤之后就可以直接驱动，运行速度可以在50-500mm/s的区间调整，低速运行的时候不会出现爬行抖动，高速动作的时候冲击小，配合端部的缓冲胶垫，能降低活塞到位的撞击噪音。在实际选型应用的时候，这类气缸常用来做短行程的压紧、顶升、工件移位动作，比如流水线工位上的工件阻挡、夹具的夹紧动作、检测探头的进给驱动，因为自带导杆的抗偏转特性，负载端装小型平行夹爪的时候，不会因为夹爪取放工件的侧向力导致活塞杆变形，比同缸径的普通杆不回转气缸的抗扭性能更好。

　　建模的时候，缸体的所有安装孔位、气口螺纹尺寸、导杆的配合公差都按照实际量产零件的尺寸做了还原，密封圈的安装槽位置、活塞的密封结构都做了细节还原，导入装配体的时候可以直接用来做干涉检查，模拟气缸伸缩的动作行程，验证工位布局的时候，能直观看到气缸伸出缩回时和周边零件的间隙，避免实际加工装配的时候出现零件撞机的问题。很多刚接触气动设计的工程师容易忽略这类薄型气缸的侧向负载上限，其实这类集成导杆的气缸，允许的侧向负载是同缸径普通气缸的3倍以上，但如果负载重心偏离安装板中心距离过大，还是要核算导杆的承受弯矩，避免长期运行导致导杆磨损、精度下降。另外缸体上的磁性开关安装槽是通长结构，磁性开关可以在槽内任意滑动调整位置，根据实际需要的到位检测位置来固定，不用受固定安装孔位的限制，调试的时候调整非常方便。气口的螺纹规格是标准的M5或者1/8管螺纹，和常规的气动快插接头完全匹配，不需要做特殊的转接头。整体结构没有多余的复杂零件，拆解之后就是缸体、活塞、两根导杆、前后端盖、密封圈、输出安装板几个部分，零件加工工艺性好，适合批量量产，维护的时候只需要更换磨损的密封圈就可以恢复性能，后期维护成本很低。
