高精度游标深度卡尺逆向结构设计

　　在机械加工现场的工位器具旁、质检室的大理石检测平台上、模具维修的钳工台边，游标深度卡尺永远是伸手就能摸到的基础量具，它不像千分尺那样对操作环境有严苛要求，也不像高度规需要固定安装基座，手持即可完成各类深度、台阶差、槽宽的快速测量，是小批量加工、设备维保、样件测绘环节里无法替代的随身检测工具。这次逆向还原的这款深度尺，核心测量量程覆盖0到200毫米的常规工业检测区间，完全适配绝大多数机加工零件的盲孔深度、台阶高度、密封槽深度测量需求，游标刻度分辨率做到0.02毫米，刚好匹配普通机加工IT7-IT8级精度的检测要求，不会因为精度冗余增加不必要的制造成本，也不会因为精度不足导致测量误判。

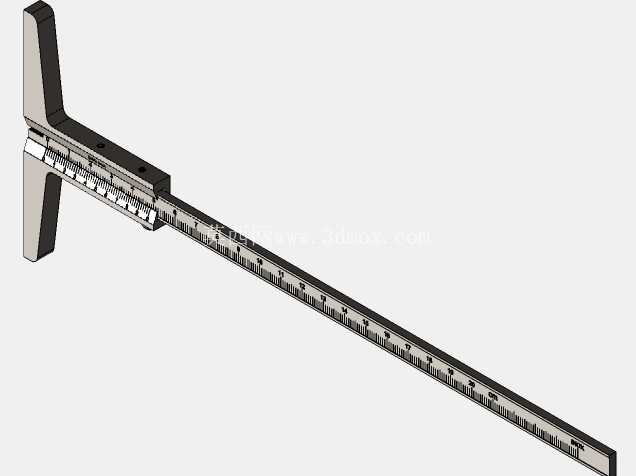

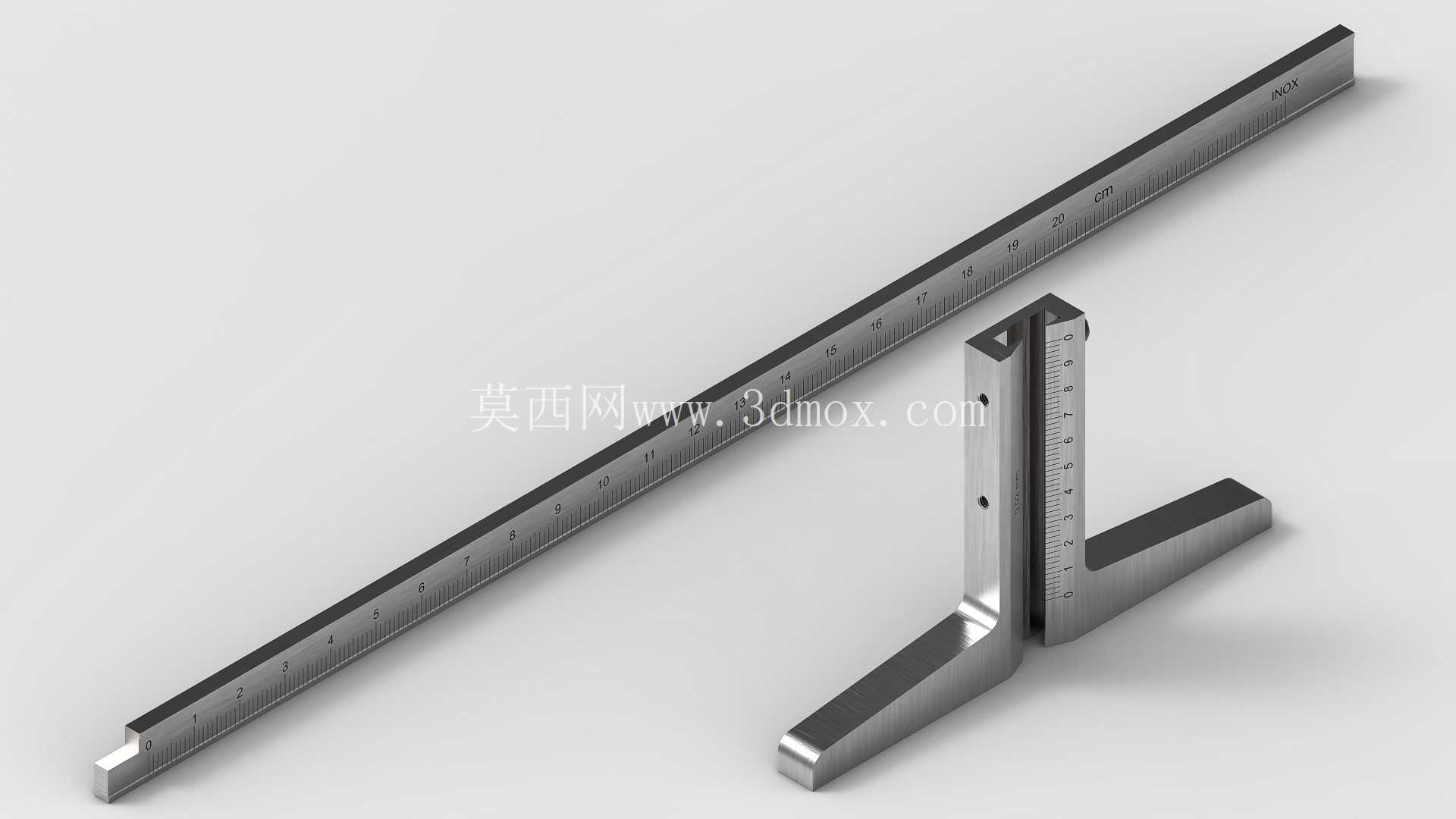

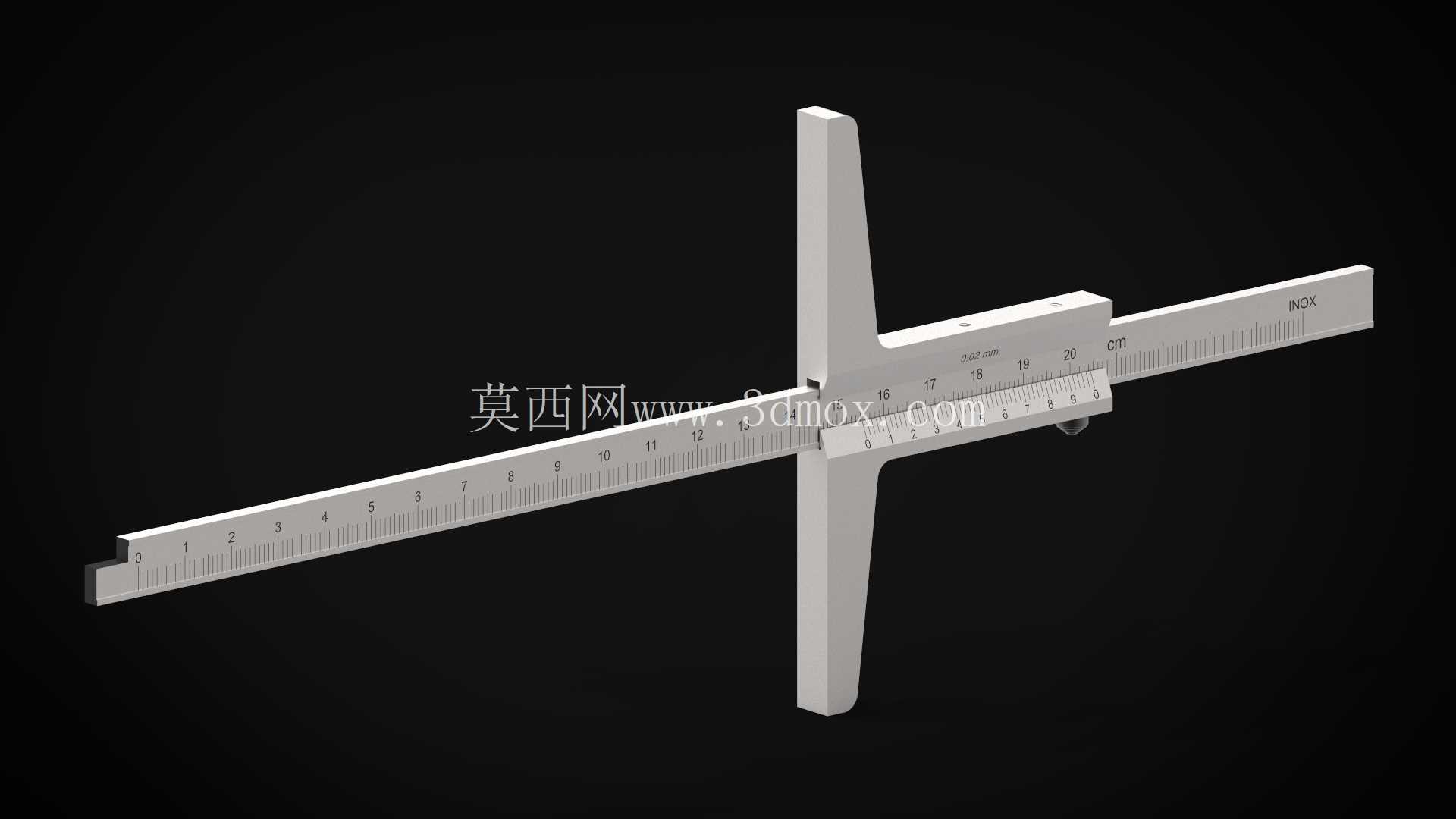

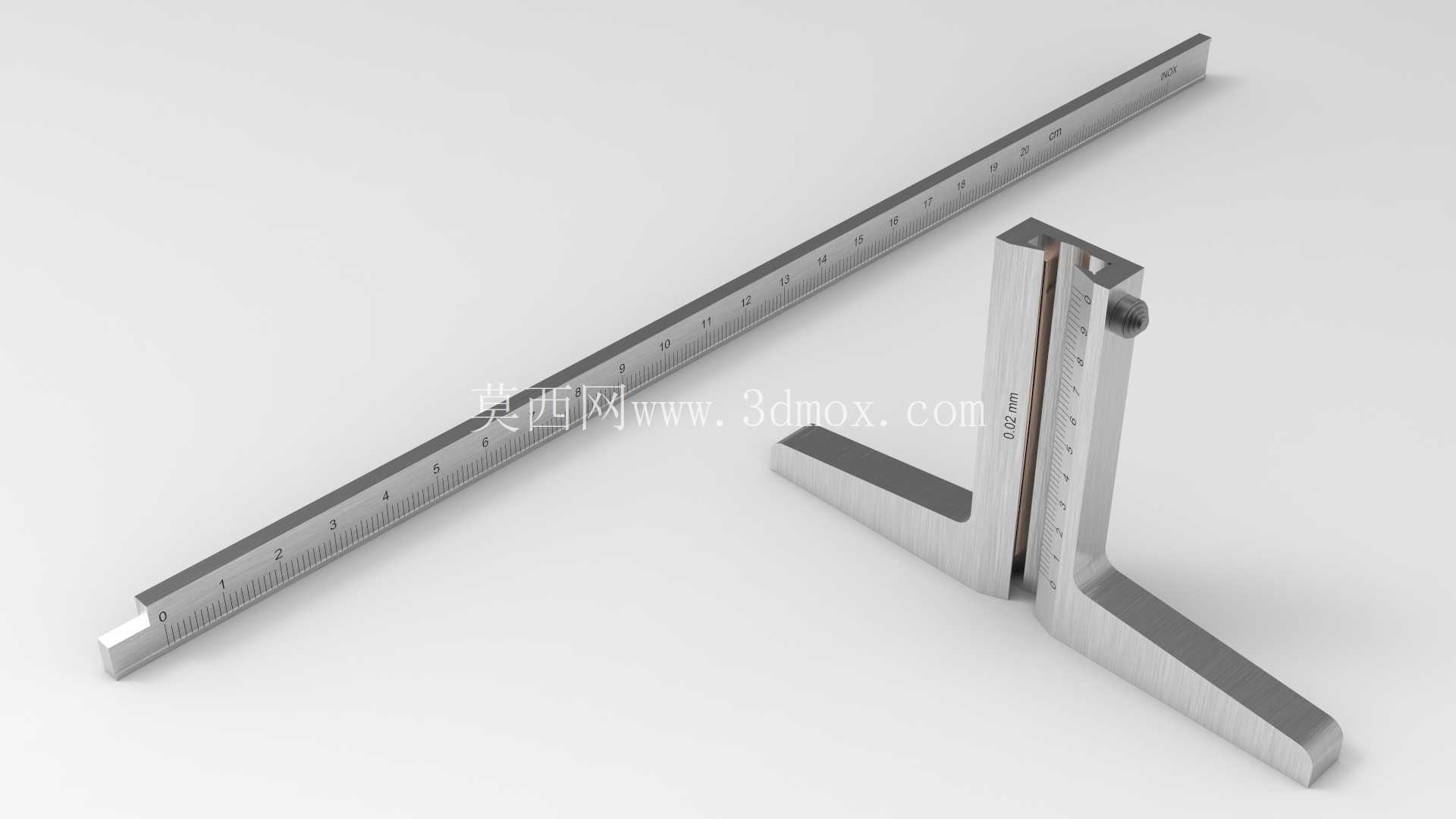

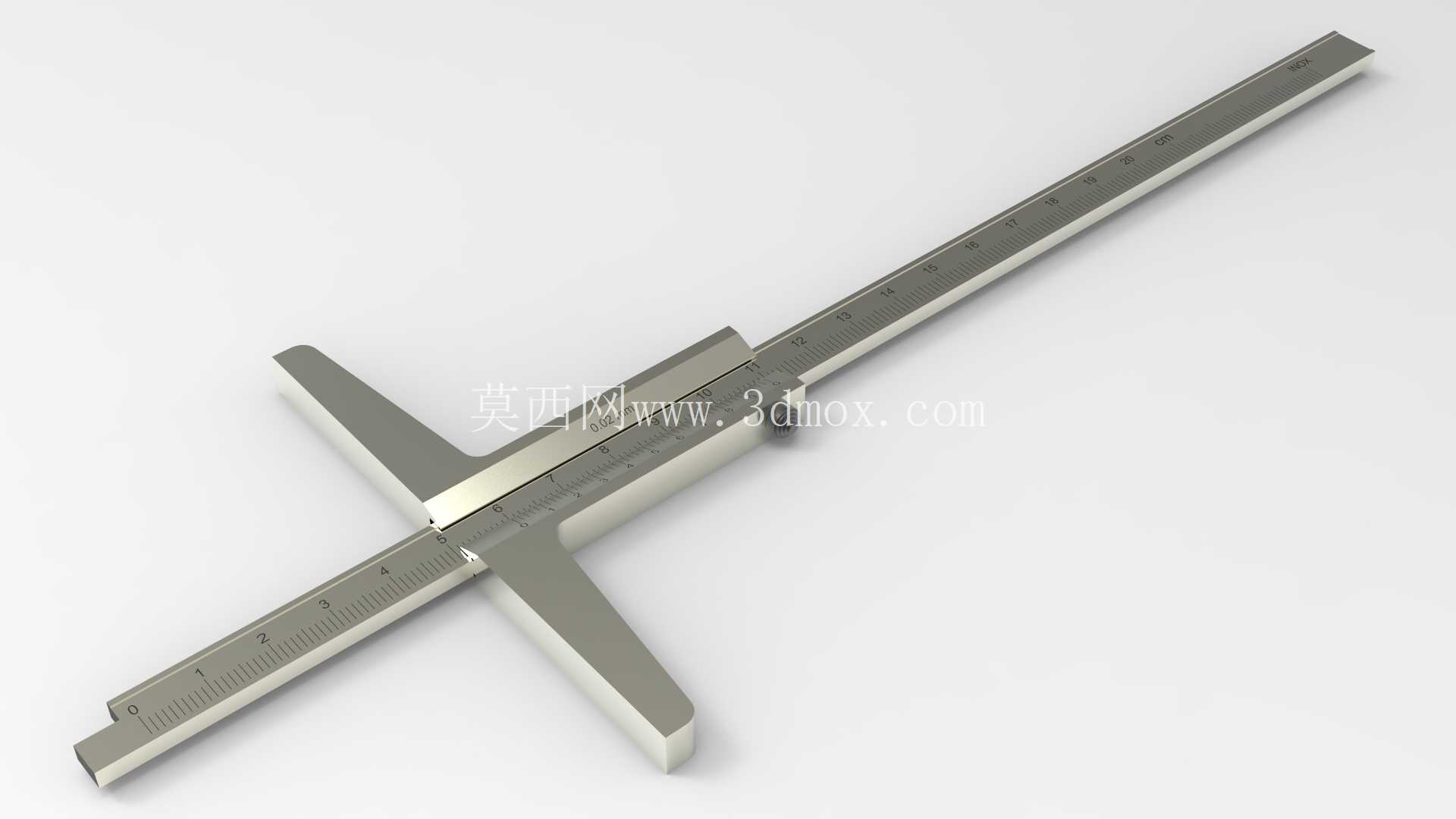

　　从结构设计逻辑来看，这款深度尺没有多余的花哨结构，整体由主尺尺身、十字形测量基座、游标滑座、锁紧装置四个核心部分组成，主尺采用细长扁平的不锈钢型材结构，截面厚度控制在1.2毫米，既能保证200毫米伸出长度下的直线度，又能顺利伸进直径5毫米以上的窄小盲孔完成测量，不会因为尺身过粗卡滞在孔口。测量基座做了十字形加宽设计，横向跨距达到100毫米，测量时基座底面可以完全贴附在被测工件的基准面上，哪怕是铸件表面存在轻微不平整，大跨距的基座也能自动找正基准，避免因为基准倾斜导致的测量误差，这一点比窄基座的小型深度尺更适合大型铸件、焊接件的现场检测。游标滑座和主尺的配合间隙做了0.01到0.03毫米的滑动配合设计，滑动时没有明显卡顿，也不会出现横向晃动，滑座上的锁紧螺钉可以在测量到数值后快速锁死滑座位置，方便操作人员把尺从深孔里拿出来再读数，避免抽尺过程中滑座移位造成读数偏差。从实际使用场景出发，这款深度尺的尺身刻度做了哑光镀铬处理，在车间强光或者手持手电筒照明的环境下不会产生反光晃眼的问题，刻度线的刻线宽度控制在0.08毫米，和游标刻度线的宽度保持一致，读数时对齐刻线的视觉误差可以控制在最小范围。

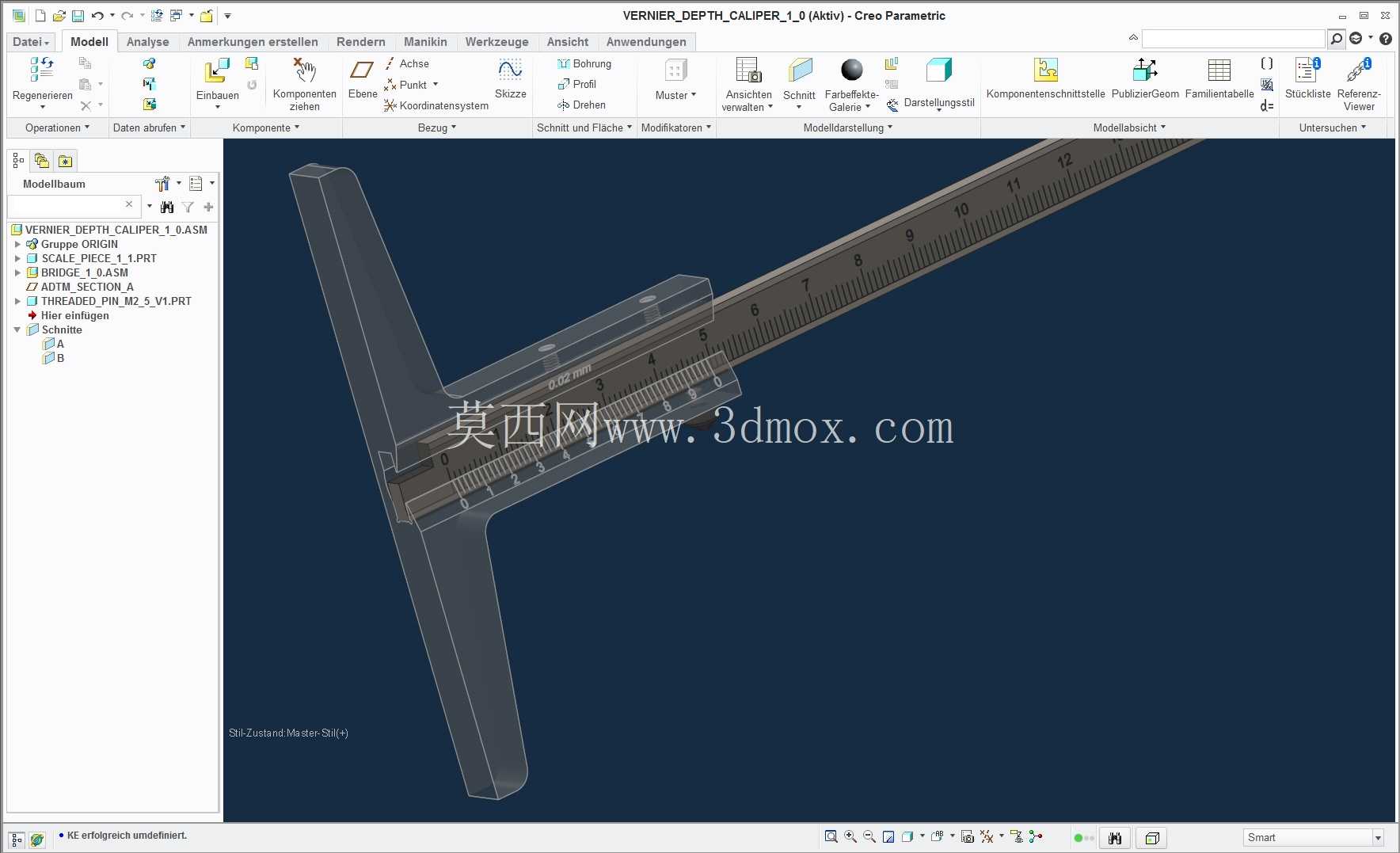

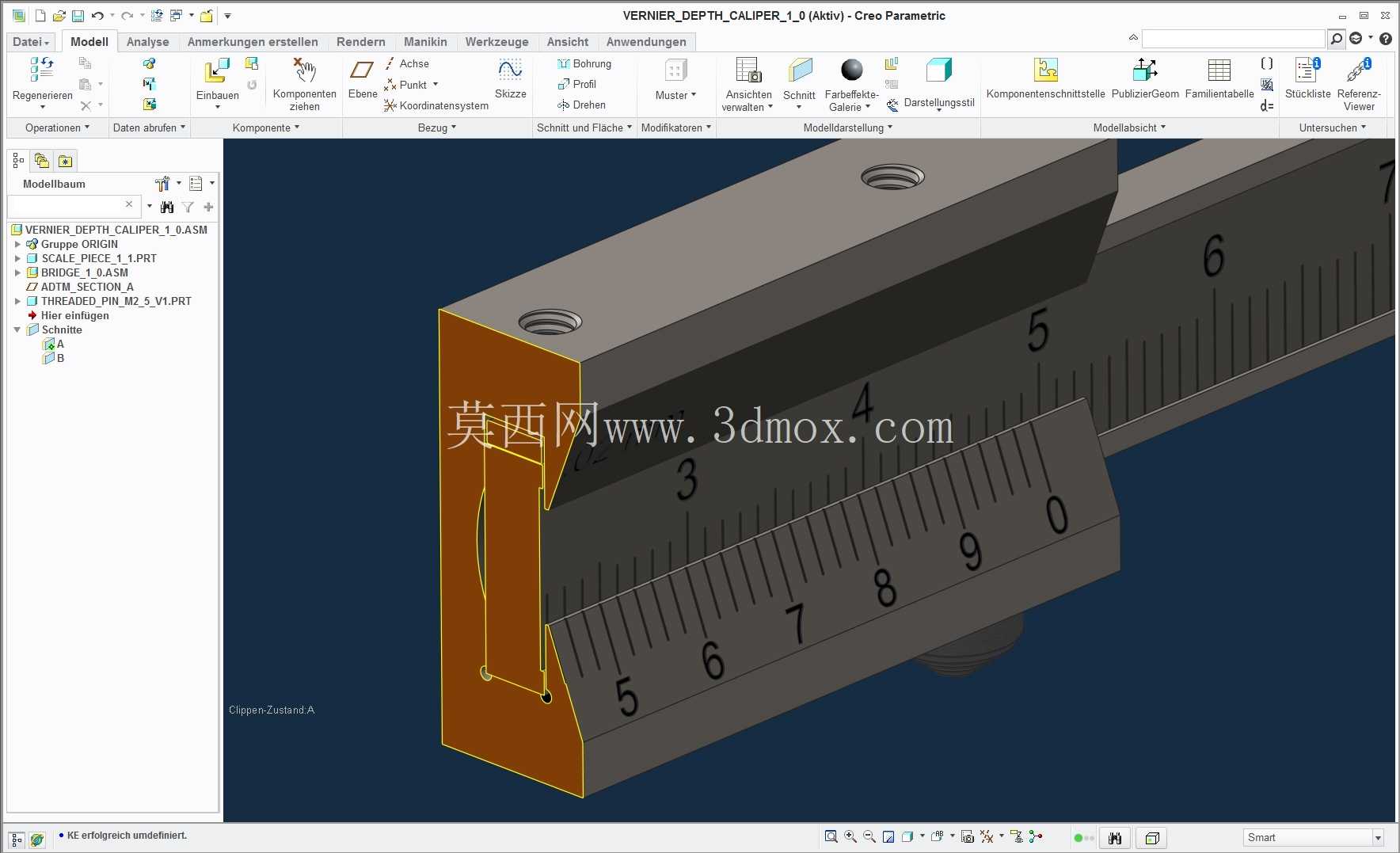

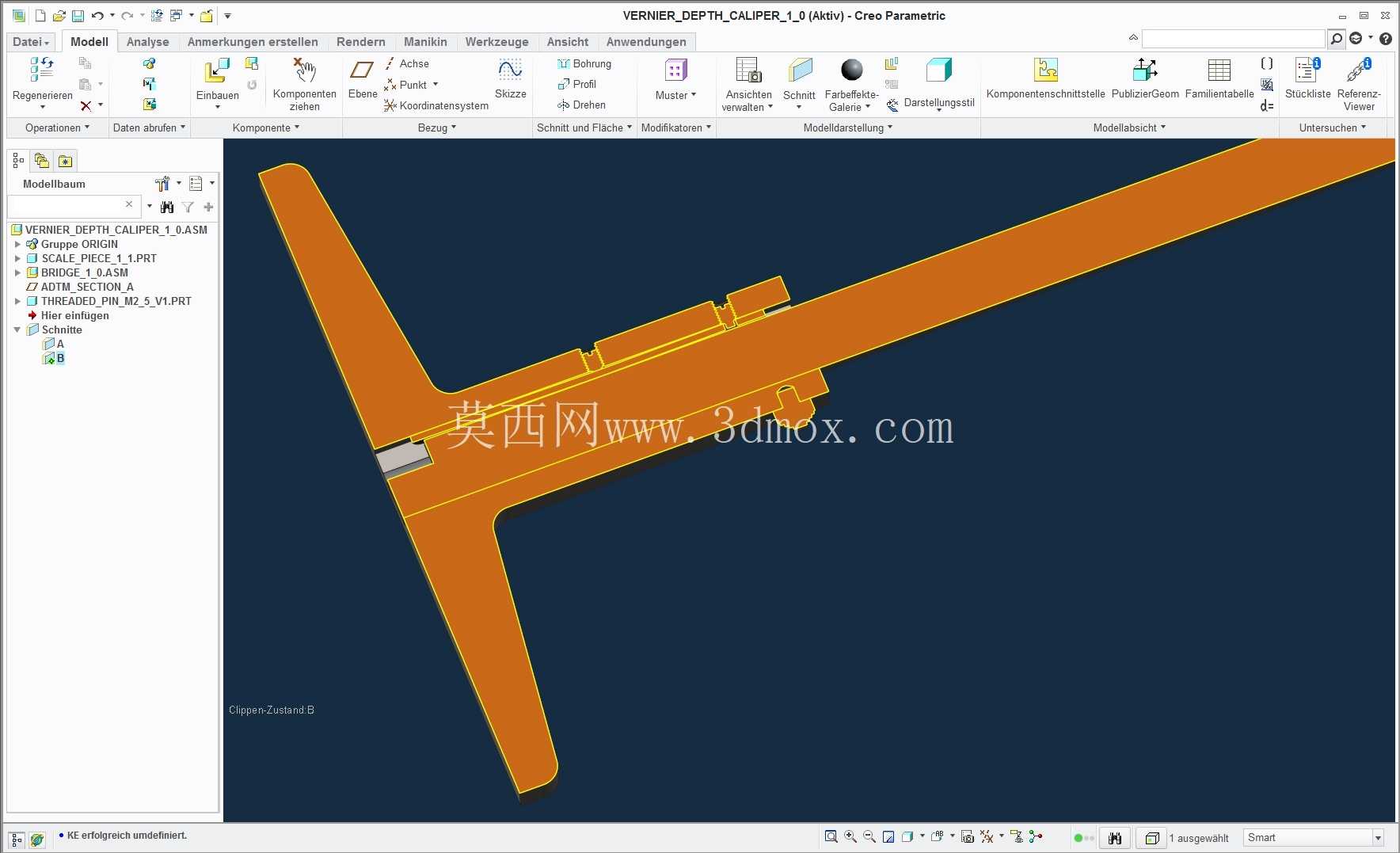

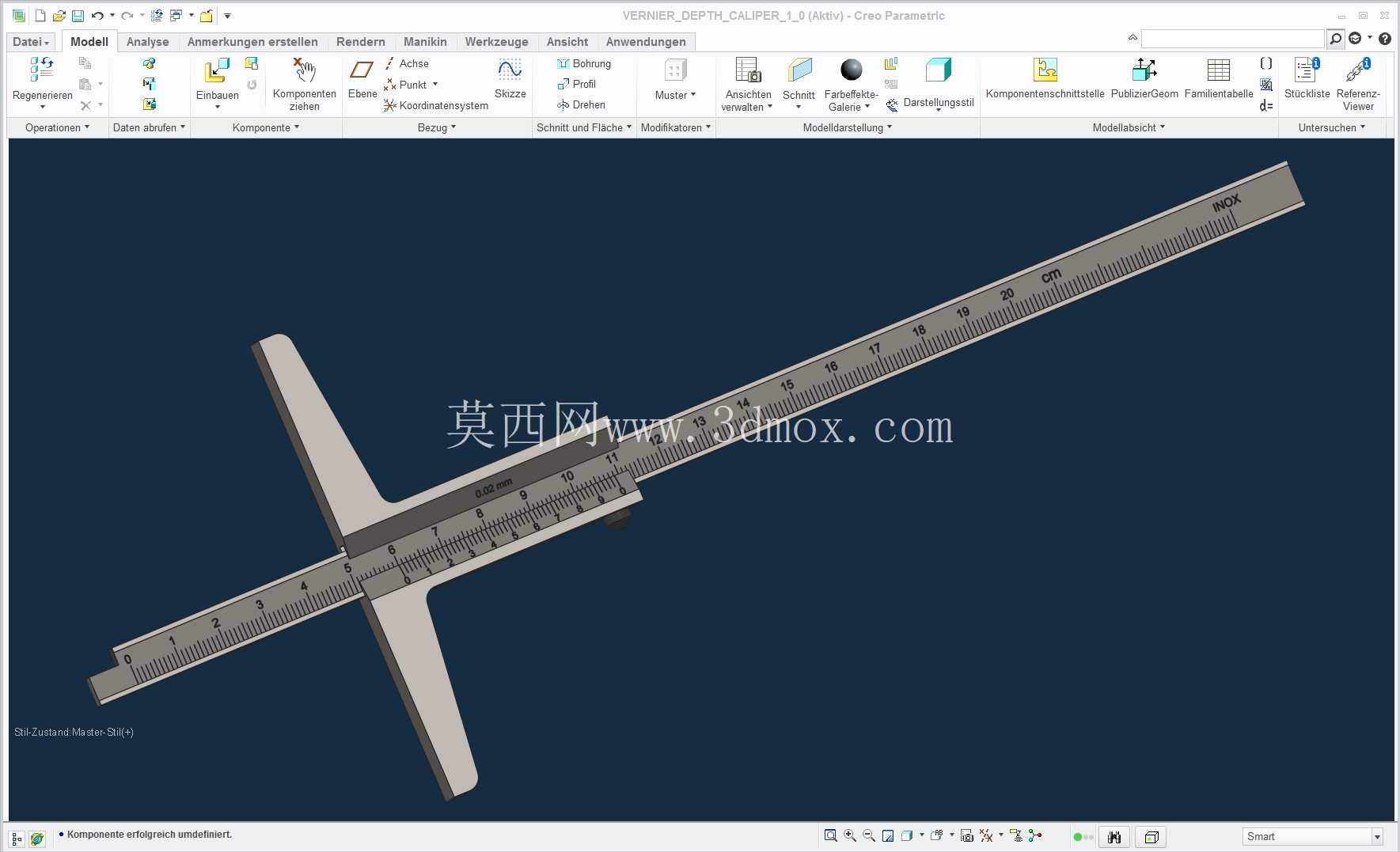

　　测量基座的两个测量面和主尺的垂直度做了严格的形位公差约束，基座底面的平面度控制在0.005毫米以内，和主尺尺身测量面的垂直度公差不超过0.01毫米/100毫米，哪怕是测量深度达到200毫米的位置，因为基准垂直度带来的测量误差也能控制在0.02毫米以内，完全满足现场检测的精度要求。在逆向建模的过程中，首先对实物的各个配合面做了三维扫描点云采集，重点校准了主尺刻度面和基座测量面的位置关系，没有直接照搬扫描的原始点云数据，而是把滑动配合的间隙、各个棱边的倒角、锁紧螺钉的安装孔位都做了参数化重构，比如主尺和滑座配合的导向面，做了0.1毫米的倒角处理，既可以去除加工毛刺，又能避免滑动时锐边刮手；基座的四个边角做了R3的圆角，放在钳工台上不会因为磕碰刮伤工作台面，也不会划伤操作人员的手掌。

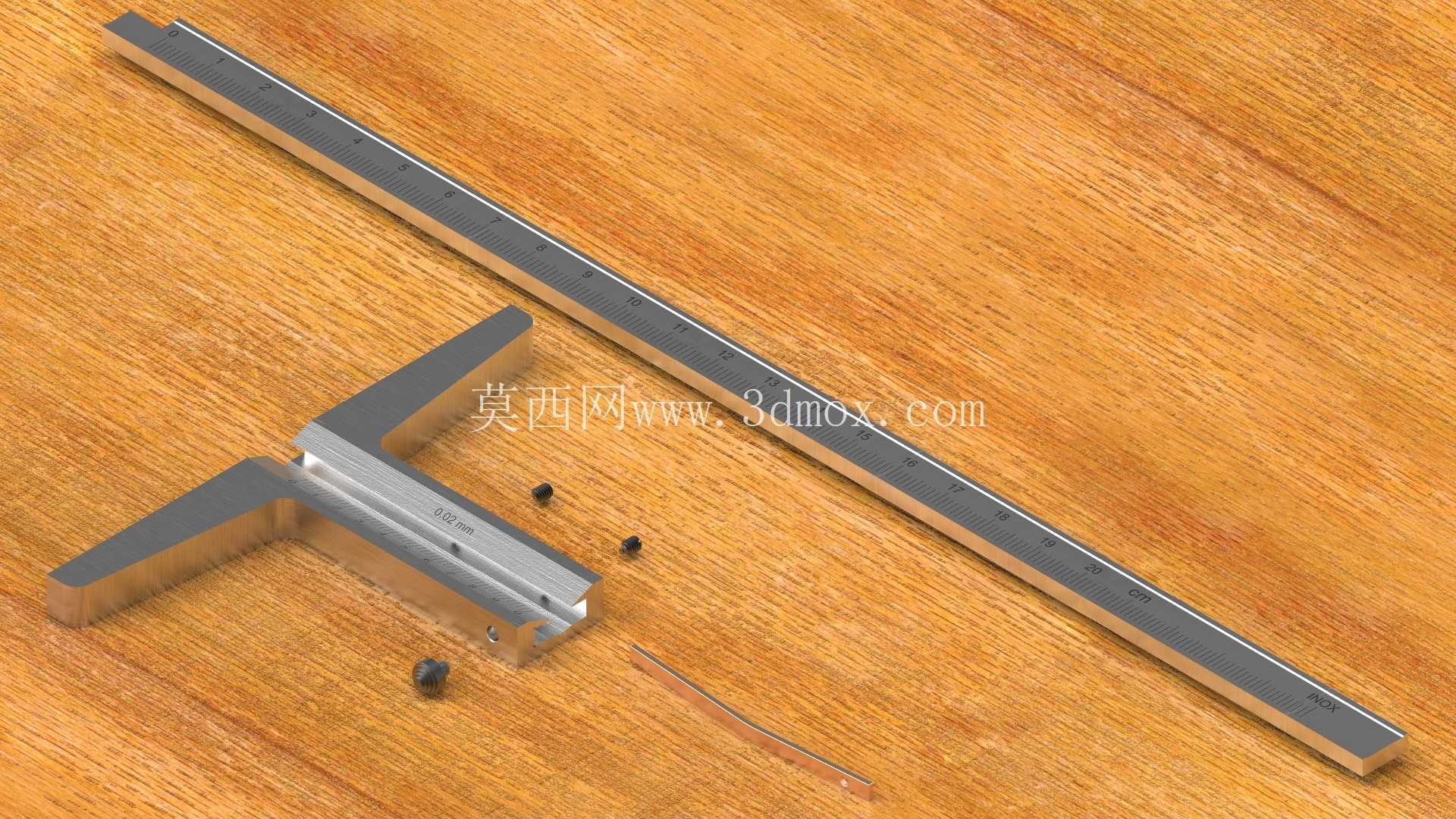

　　从安装边界来看，这款深度尺不需要额外的安装附件，日常使用时只要保证基座基准面和被测工件的基准面完全贴合，主尺测量端垂直抵到被测深度的底面即可完成测量，不需要像百分表、千分表那样做表架校准，单人单手就能完成操作，测量一个盲孔深度的全过程不超过5秒钟，非常适合生产线上的快速抽检。在模具制造场景里，这款深度尺可以用来测量模具型腔的深度、顶针的伸出长度、流道的加工深度；在五金冲压车间，可以测量冲压件的拉伸深度、翻边高度；在设备维保场景，可以测量轴承安装到位的深度、键槽的深度、密封件安装槽的尺寸，适用场景覆盖了机械制造、模具加工、设备维修、五金装配等多个工业环节。和带表深度尺、数显深度尺相比，这款纯机械结构的游标深度尺没有电子元件，不需要更换电池，也不会因为车间里的切削液、油污、粉尘影响使用可靠性，哪怕是在充满乳化液的数控车床旁、满是焊接粉尘的结构件车间，只要把尺面擦拭干净就能正常读数，使用寿命可以达到十年以上，维护成本几乎为零。建模过程中对各个零件的装配关系做了完整的约束还原，滑座在主尺上的全行程滑动没有干涉，锁紧螺钉拧紧后可以完全固定滑座位置，不会出现滑座偏斜导致的锁紧失效问题，主尺尾端做了限位挡块结构，滑动到量程上限位置时不会从基座里滑出脱落，完全还原了实物的使用手感和结构可靠性。
