可调式高精度机械加工角度测量规

　　在机械加工现场的划线工序、工装调试环节以及小批量零件的角度复检场景中，这类可调式角度规是一线操作工人和质检人员手边常用的接触式测量器具，相比数显角度尺，它没有电路模块的损耗顾虑，在切削液飞溅、金属粉尘密布的车间环境里可靠性更强，不需要定期校准电子元器件，日常维护仅需做好金属表面的防锈和滑动部位的润滑即可。这款角度规的测量覆盖区间为10°到170°，最小分度值设置为1°，能够满足普通机加工、钣金折弯、木模加工以及铸造模具修配环节的绝大多数角度测量需求，不需要频繁更换测量器具就能完成常规角度的比对和划线作业。

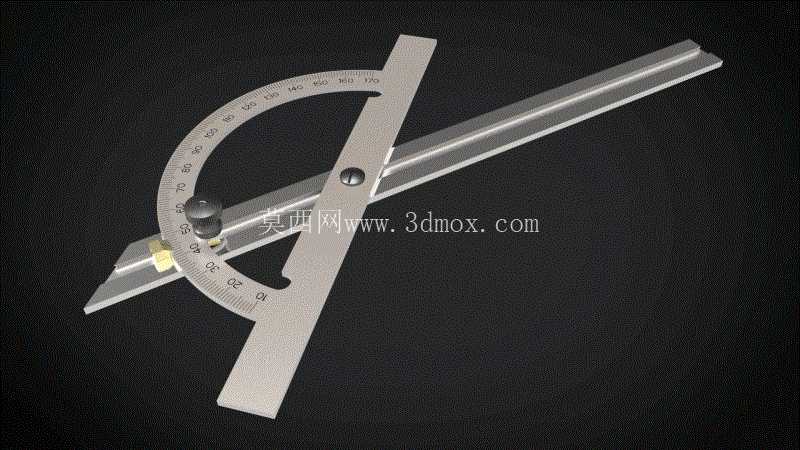

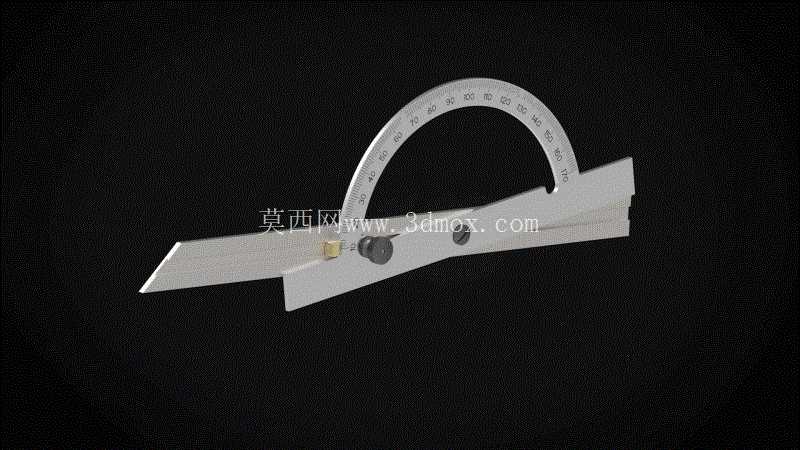

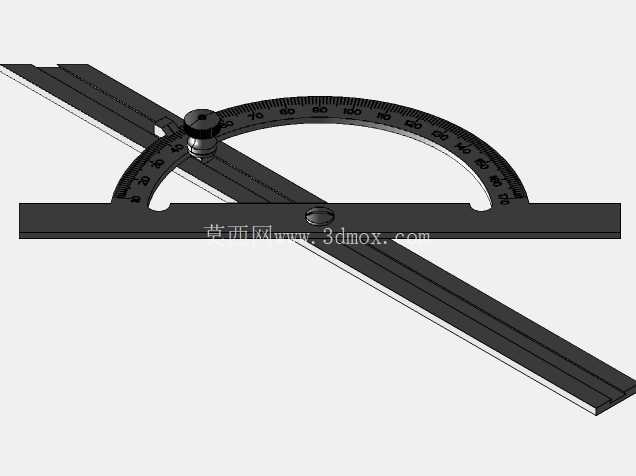

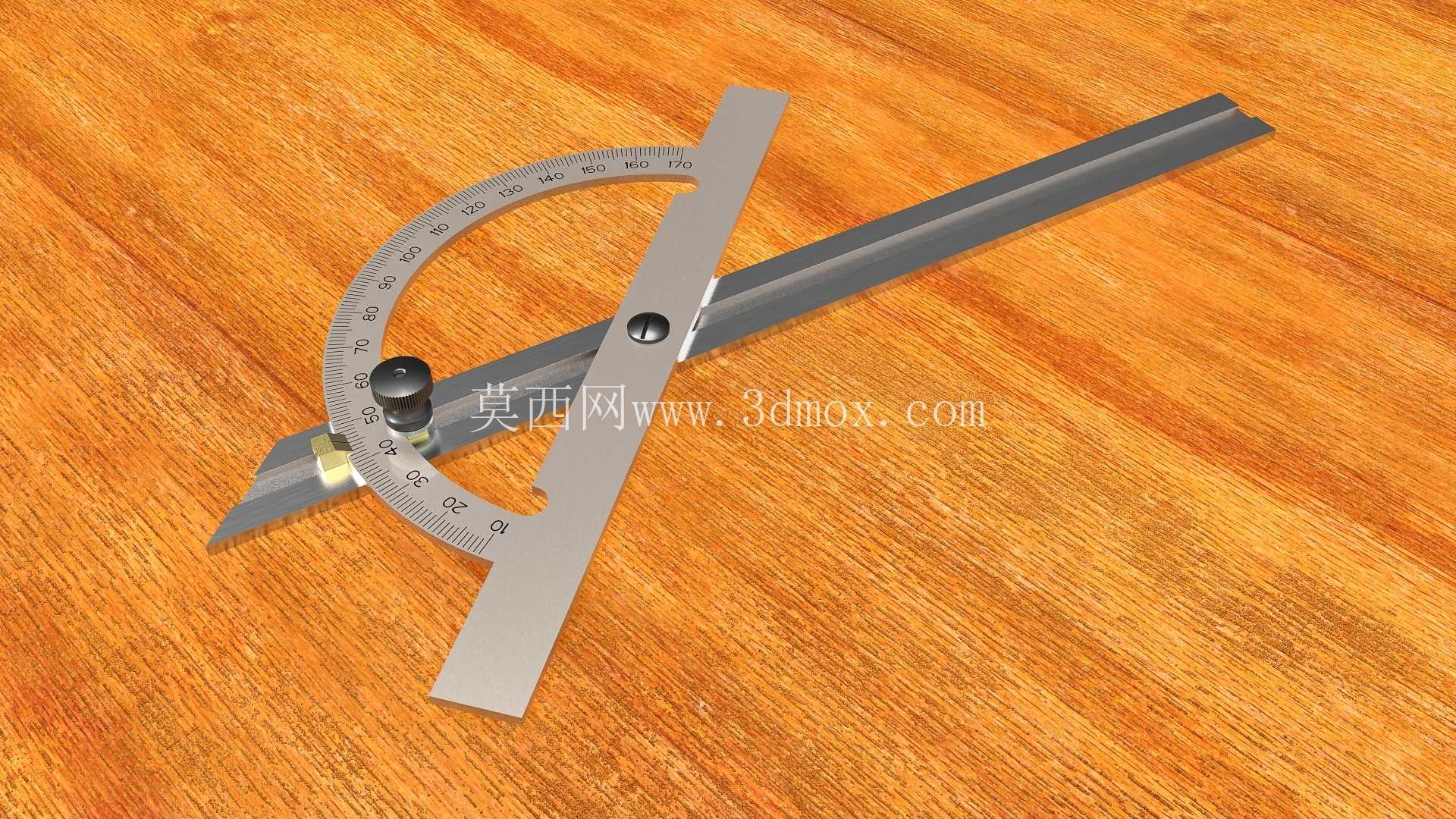

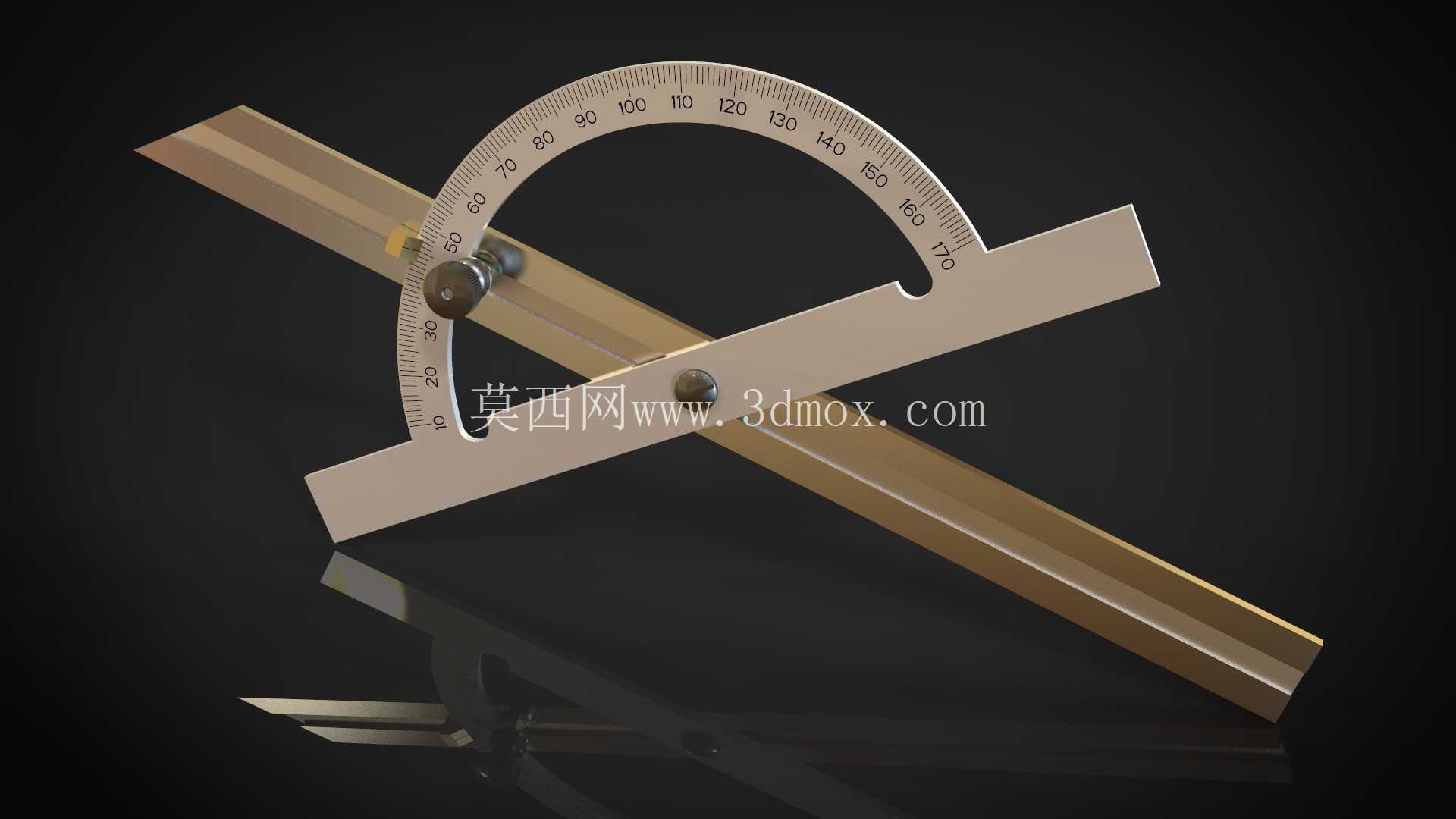

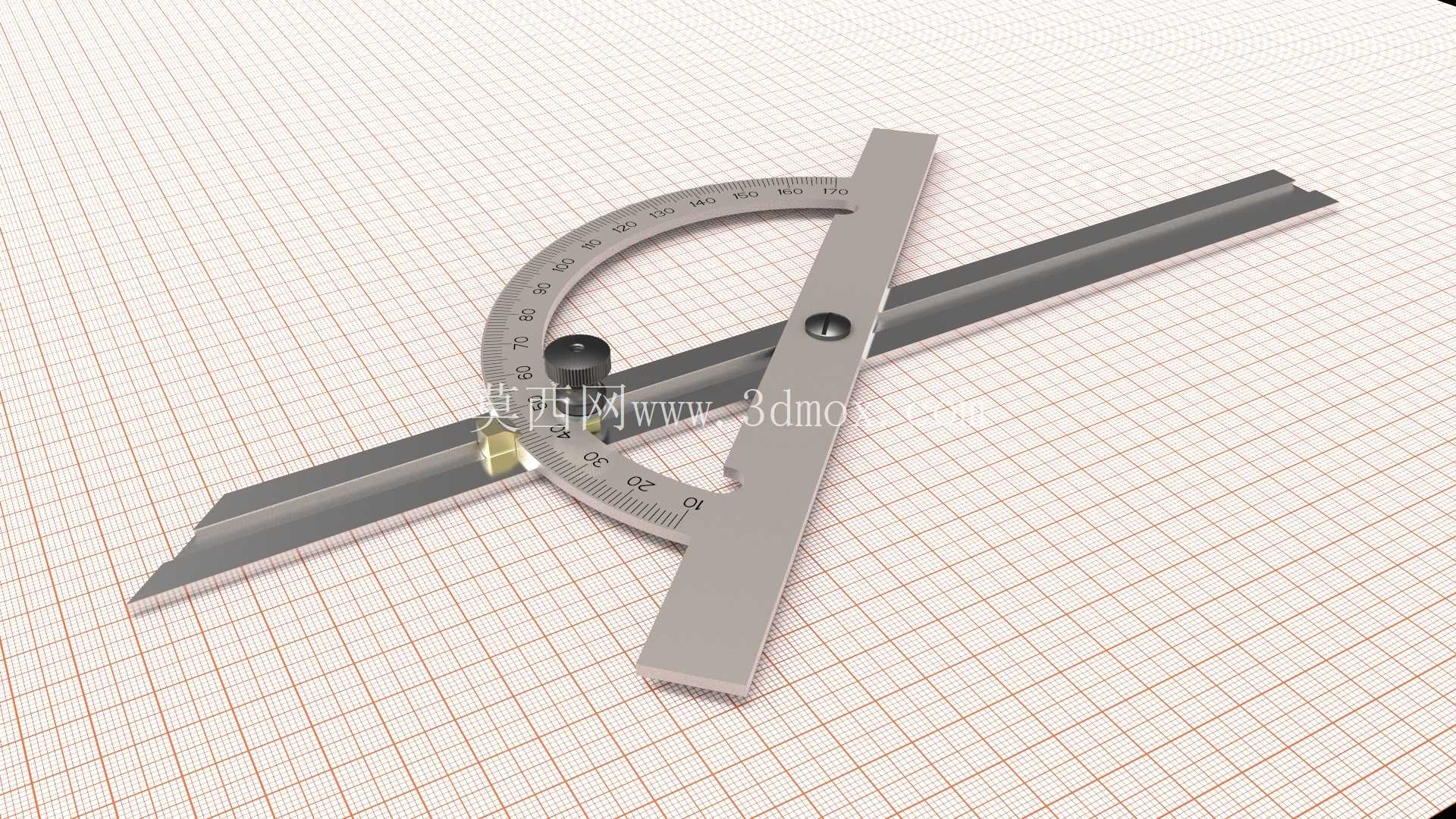

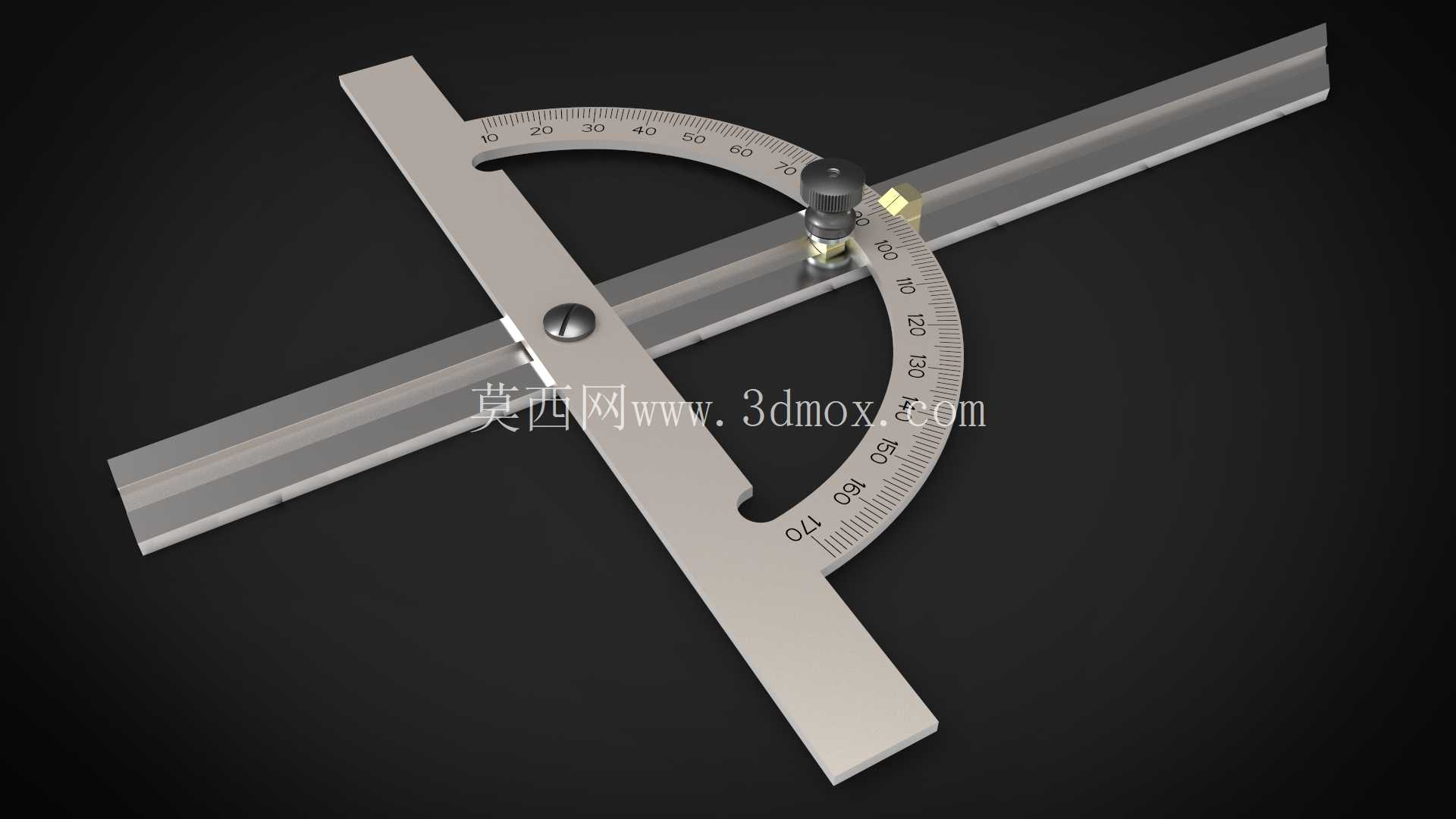

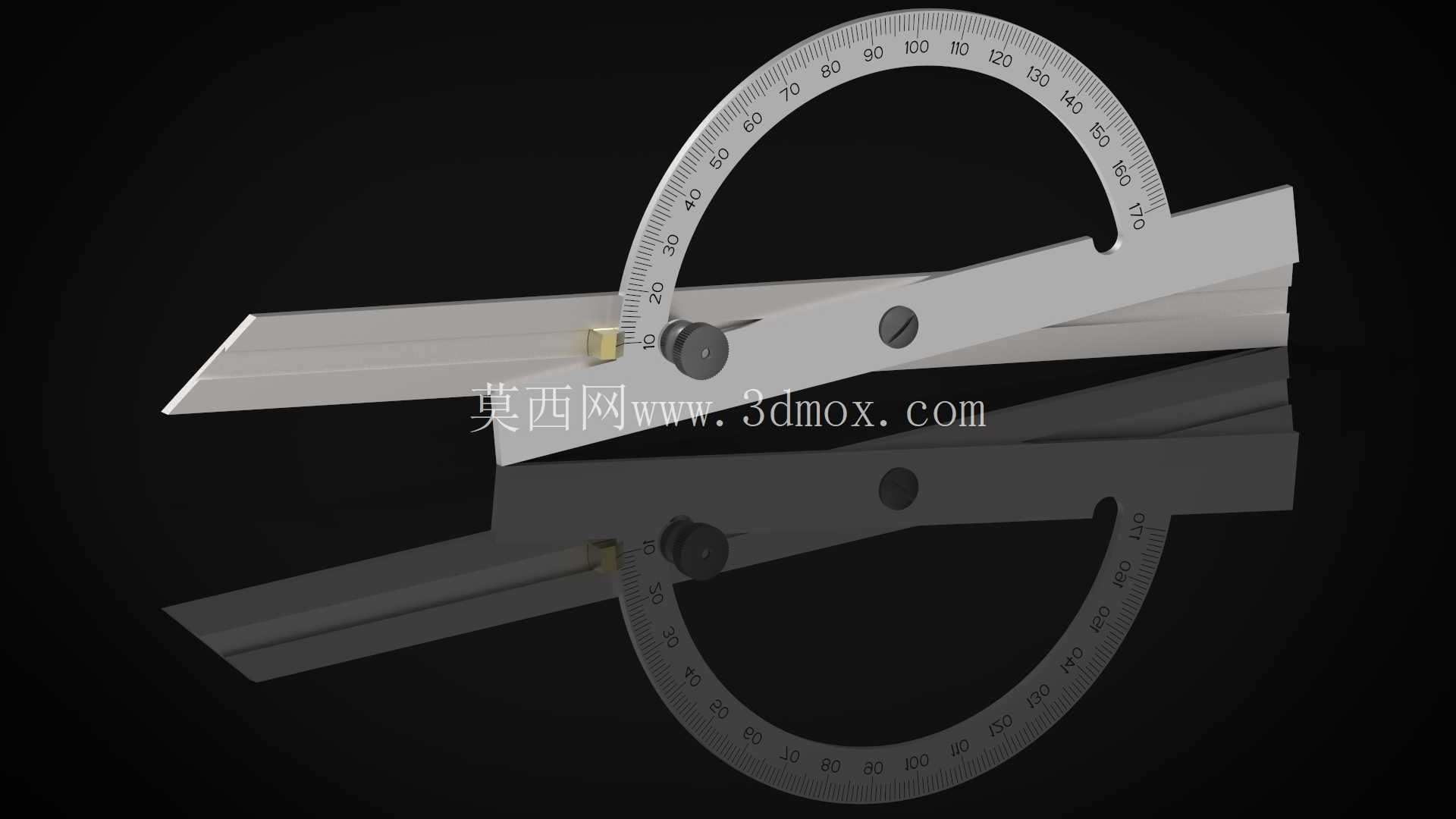

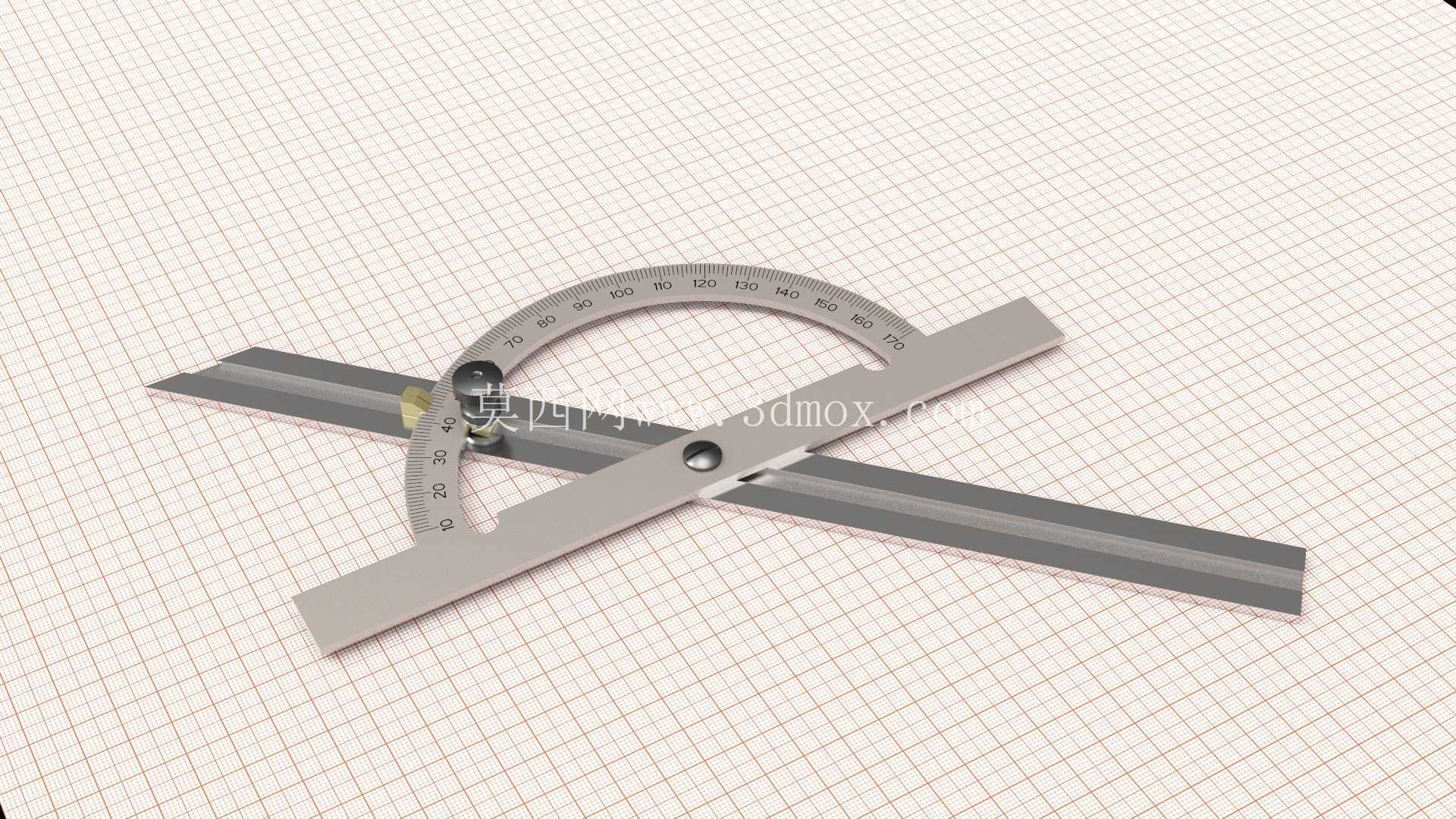

　　从结构设计逻辑来看，它采用了半圆刻度盘搭配滑动导轨的组合形式，导轨和角板都做了硬化处理，表面硬度达到工装量具的使用要求，角板表面经过缎面镀铬处理，这种处理方式不同于光亮镀铬的镜面效果，不会在车间强光下产生反光眩光，操作人员读取刻度值的时候视线更舒适，也能减少反光带来的读数误差，长期使用后表面不容易留下明显的划痕，刻度线的辨识度能保持更久。锁紧结构采用了旋钮式压紧设计，调整到目标角度后拧紧顶部的锁紧旋钮，就能把角板和导轨的相对位置完全固定，不会因为测量时的轻微施力出现角度偏移，保证测量值的稳定可靠。

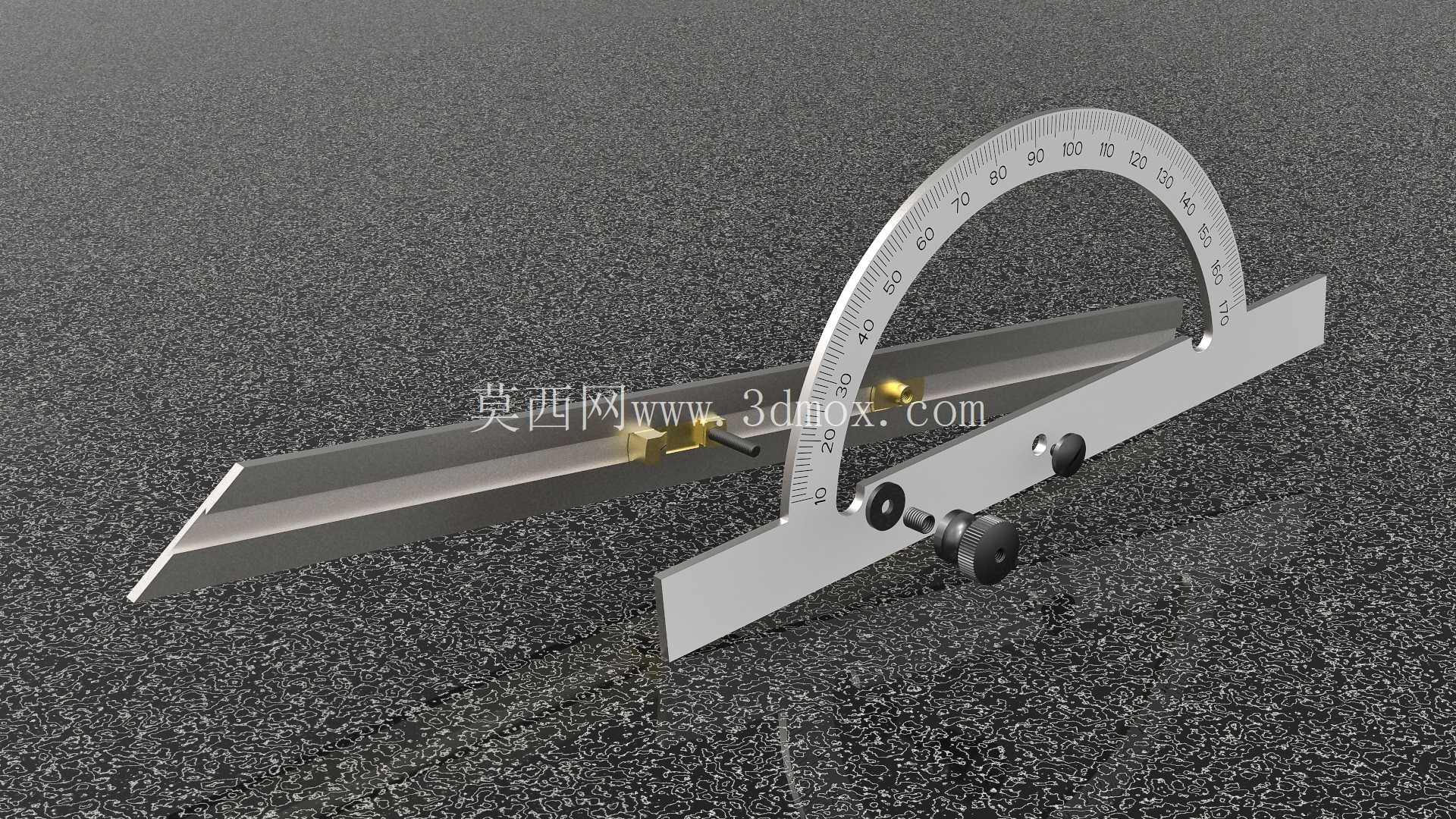

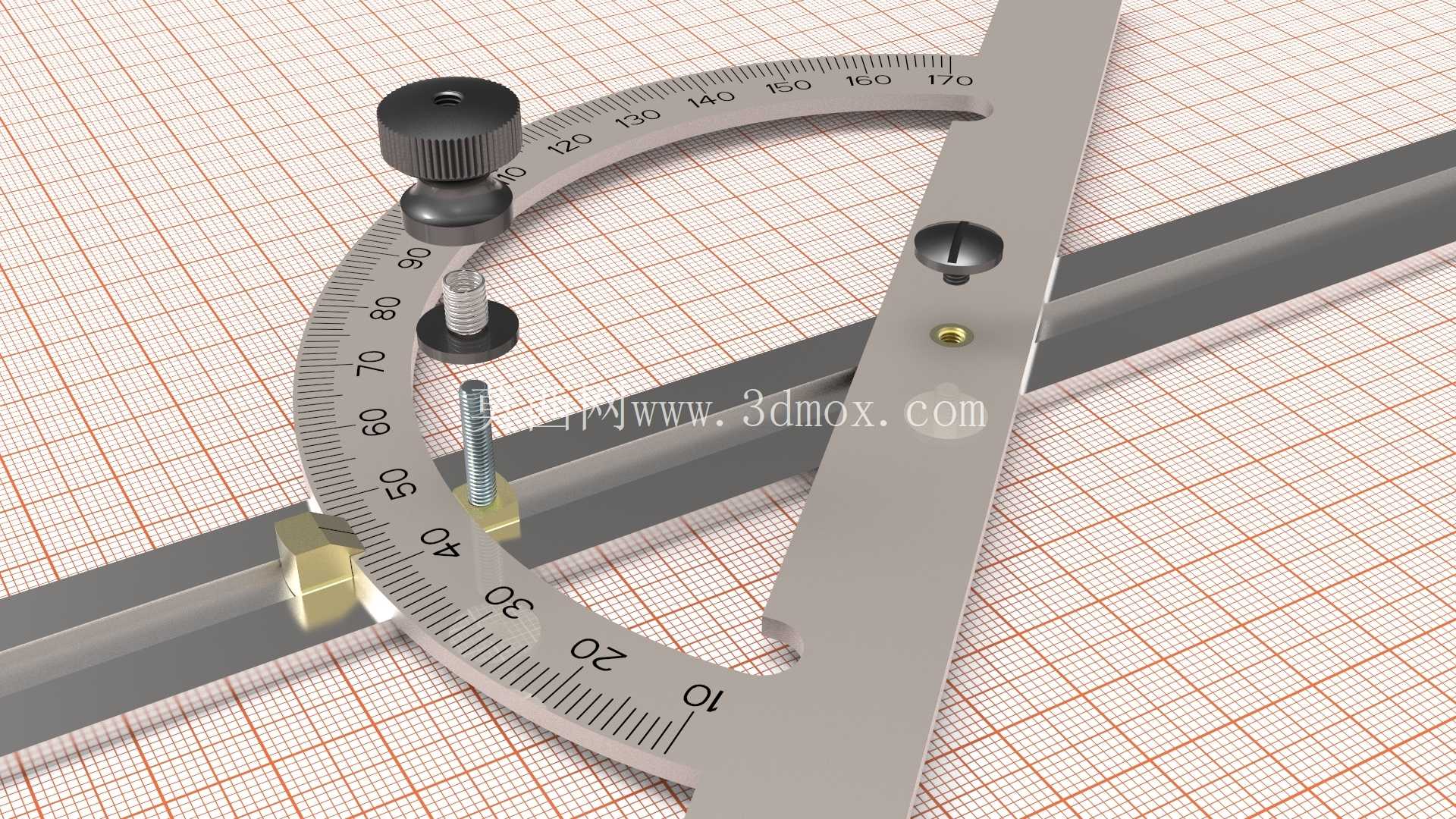

　　所有公制M3规格的螺纹都按照真实螺纹参数建模，没有采用简化的装饰性螺纹结构，螺纹配合的间隙控制在合理范围内，不会出现虚位过大导致的角度晃动，也不会因为配合过紧出现调节卡滞的问题。中间的压缩弹簧设计了8.5mm的中性长度，在滑动调节过程中能提供持续的预紧力，让导轨和角板之间始终保持贴合状态，消除配合间隙带来的测量误差，避免调整时出现松旷窜动的情况。螺栓和开槽螺钉的固定位置，在实际生产中可以采用激光焊接、硬钎焊等工艺永久固定，也可以根据维修需求做成可拆卸的螺纹连接结构，引导部件上的内螺纹和螺栓、滚花螺母配合，组装的时候需要注意控制同轴度，避免出现滑动卡滞的问题，虽然组装精度要求较高，但只要按照工艺要求操作就能实现顺畅的调节手感。

　　在安装和使用边界上，这款角度规的平直导轨可以作为测量基准面贴靠在工件的基准边上，不需要额外的辅助定位块就能完成测量，整体结构紧凑，不会占用过多的操作空间，在狭小的工装调试空间里也能灵活使用。导轨的平直度和角板测量面的平面度都按照量具的精度要求做了公差控制，测量面的边缘做了轻微的倒角处理，不会划伤工件的已加工表面，也能避免毛刺影响测量的贴合度。日常使用时需要注意避免摔碰，防止刻度盘变形或者导轨弯曲导致精度失准，长期存放的时候可以在金属表面涂抹薄层防锈油，放在干燥的量具盒内保存，和其他尖锐刀具分开存放，避免刮花刻度表面。在铸造模具的修配环节，工人可以用它来检测模具分型面的斜度、型芯的安装角度，调整模具组件的相对位置；在钣金车间，它可以用来核对折弯后的工件角度，辅助调整折弯机的挡块位置；在普通机加工的划线工序中，它可以配合高度尺完成工件上倾斜面的划线定位，比万能角度尺的操作更直观，新手也能快速上手掌握使用方法，不需要复杂的读数培训就能完成常规角度测量工作。
