25-50mm量程公制外径千分尺结构

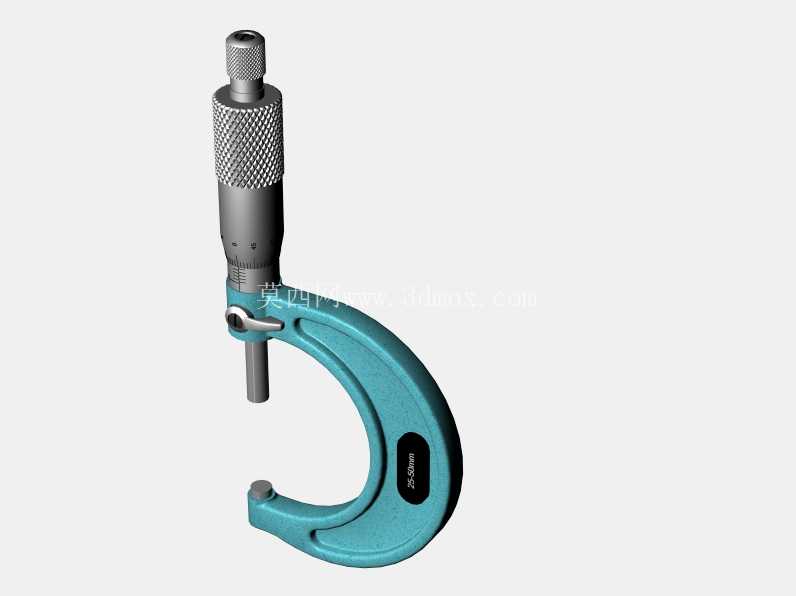

　　这款公制千分尺覆盖25-50mm的外径测量区间，是机械加工现场、质检工位、装配环节中不可或缺的接触式精密测量器具，日常用于轴类零件外径、工件台阶厚度、小型柱形件形位尺寸的高精度核验，测量精度可达0.01mm级别，能满足普通机加工、工装调试、零部件入厂检验等多数场景的尺寸公差核验需求。从结构设计来看，整体采用C型弓架作为主体承载结构，弓架选用铸铁材质做时效处理后表面做喷塑防护，既保证足够的结构刚性避免测量受力形变，又能隔绝手部温度传导带来的测量误差，弓架的开口深度预留了足够的操作空间，可适配直径在量程范围内、不同长度的工件测量，不会因工件探出长度不足出现卡滞。

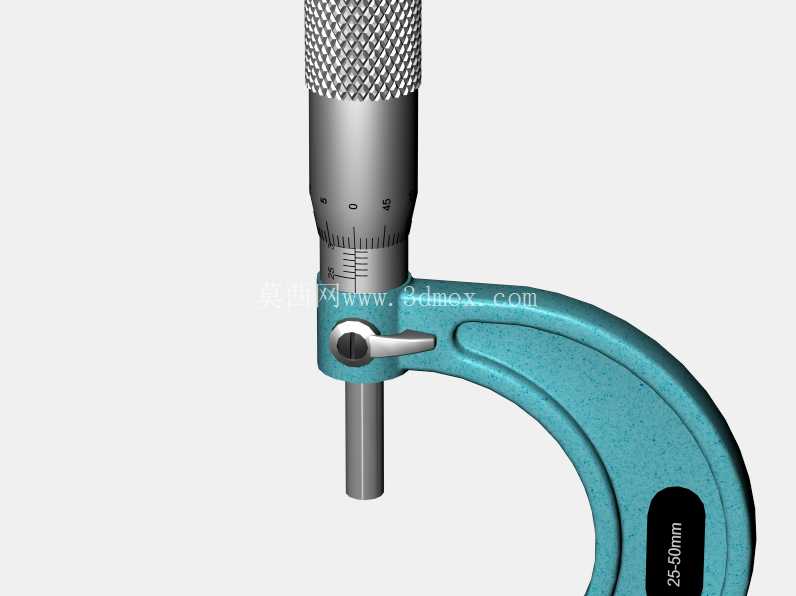

　　测微螺杆部分采用精密梯形螺纹传动，配合固定套管上的横纵刻度线、微分筒上的圆周刻度实现读数，微分筒外圈做滚花纹理处理，增大手部旋转操作时的摩擦力，即使手上沾有少量切削液也能顺畅转动调节，不会出现打滑情况。测力装置设置在测微螺杆顶端，采用棘轮棘爪结构，当测砧与工件接触压力达到额定值时会发出咔咔的打滑声响，避免不同操作人员施力不同带来的测量偏差，保证每次测量的接触力一致，减少人为操作误差。锁紧装置布置在弓架靠近测微螺杆的一侧，扳动锁紧拨杆即可固定测微螺杆的位置，方便测量后取下读数，或是在批量测量同尺寸工件时快速比对，无需反复调节刻度。

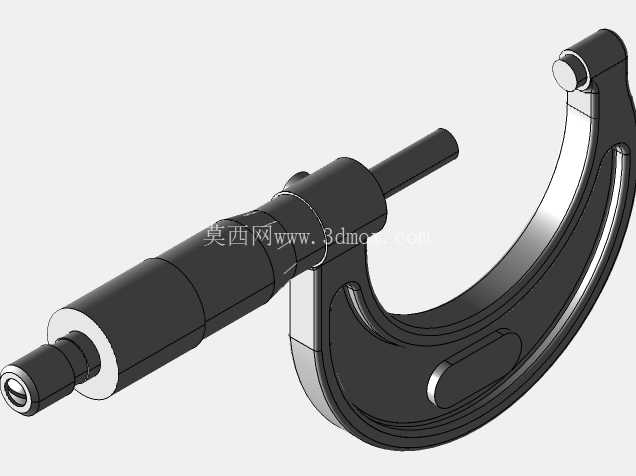

　　测砧与测微螺杆的测量端面均采用硬质合金材质镶嵌，经过精密研磨处理，平面度与平行度严格控制在公差范围内，长期使用不易磨损，能长期维持测量精度，避免因测量面磨损出现读数偏差。从实际使用场景出发，这款千分尺的结构尺寸完全适配一线操作的手持需求，弓架的握持弧度贴合手掌形态，长时间手持测量也不易产生疲劳，整体重量控制合理，不会因自重过大导致手持测量时出现倾斜带来的误差。在三维建模过程中，需要重点还原螺旋副的传动配合关系，保证测微螺杆旋转时的进给量与刻度标识对应，同时要还原各部件的装配间隙：弓架与测微螺杆套筒的配合公差、锁紧装置的活动行程、棘轮机构的打滑间隙都要符合实际量具的装配要求，不能出现结构干涉。模型中各部件的材质区分清晰，弓架的喷塑层、金属部件的磨削表面、滚花部位的纹理、硬质合金测量面的光泽都做了对应还原，能直观呈现千分尺的实际外观与结构组成。在设备选型适配中，这款量程的千分尺属于机械加工车间的标配量具，可与0-25mm、50-75mm等其他量程的千分尺搭配覆盖常规轴类零件的全尺寸测量需求，日常使用中需要注意测量面的清洁，避免铁屑、切削液残留影响测量精度，存放时要将测微螺杆与测砧留出微小间隙，避免长期压紧导致螺纹变形或是测量面锈蚀。

　　从设计逻辑上，千分尺的结构完全围绕精密测量的核心需求展开，没有多余的冗余结构，每个部件的功能都直接服务于测量精度的保证与操作便利性的提升：弓架的刚性设计避免形变误差，棘轮测力保证施力一致，硬质合金测量面提升耐磨性能，滚花微分筒提升操作手感，锁紧装置方便读数与批量检测，这些细节设计都是经过长期工业现场使用验证的成熟结构，不存在多余的装饰性设计，完全符合工业量具的实用化设计原则。在建模时需要注意各刻度线的位置精度，固定套管的主刻度与微分筒的圆周刻度要严格对应螺旋副的导程，保证旋转微分筒一周时测微螺杆的进给量与刻度标识的数值匹配，还原真实量具的读数逻辑，方便使用者通过模型理解千分尺的读数原理与结构组成。
