高精度机械式游标卡尺结构设计

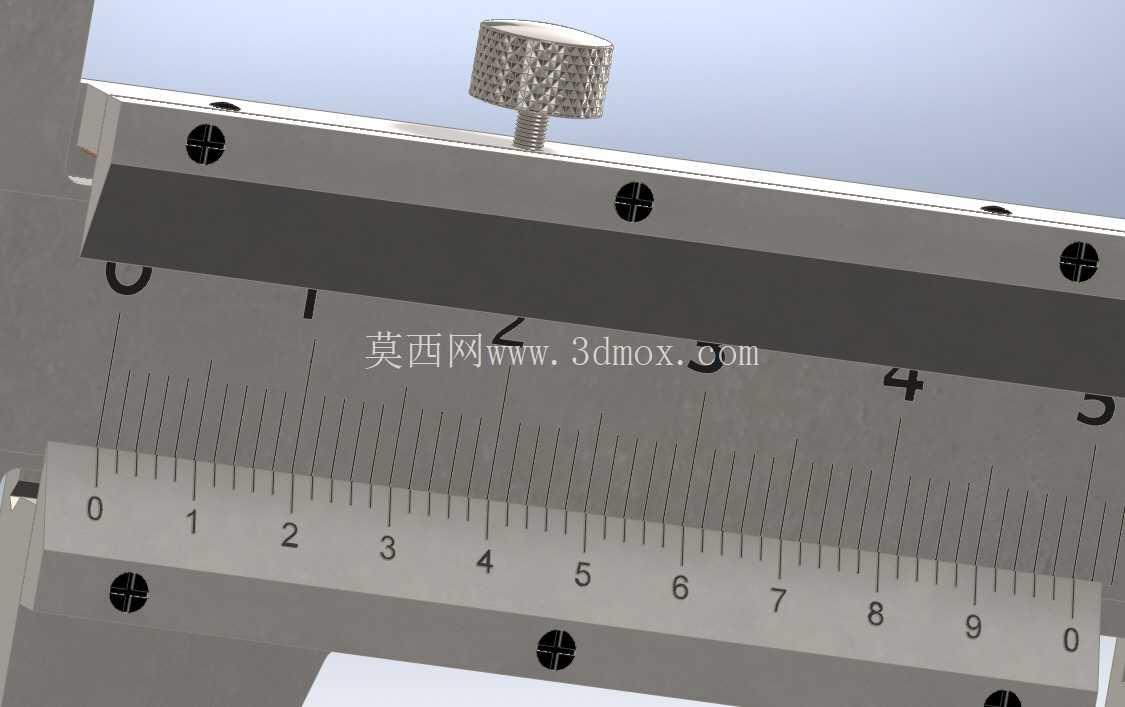

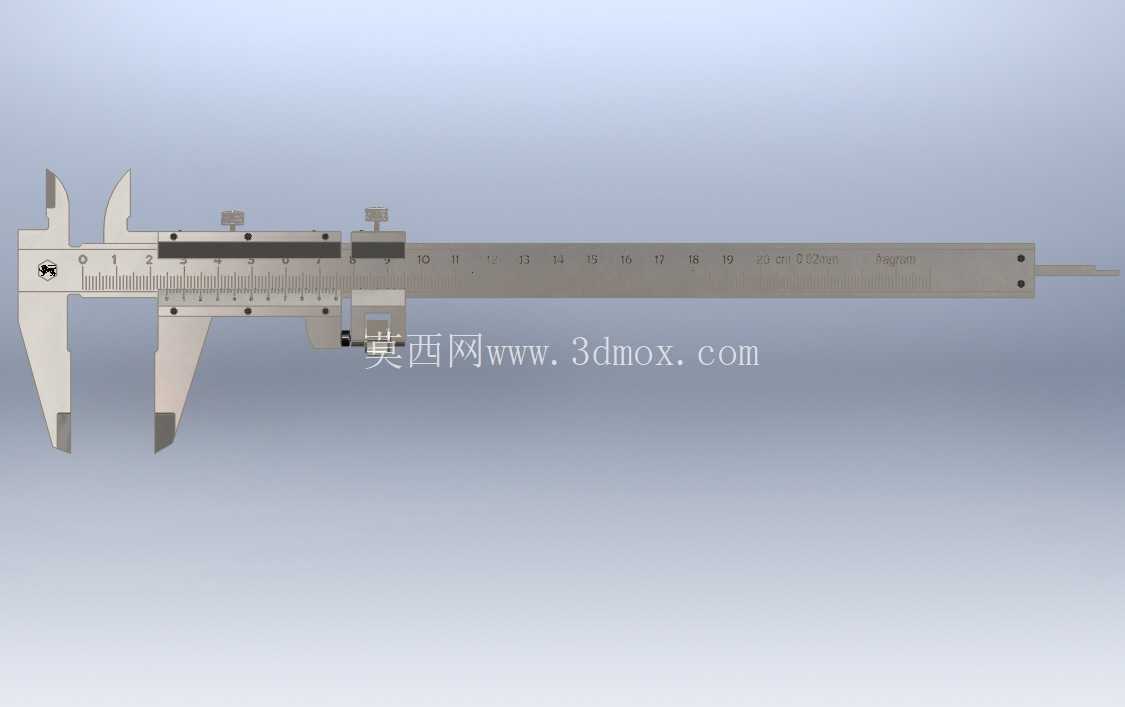

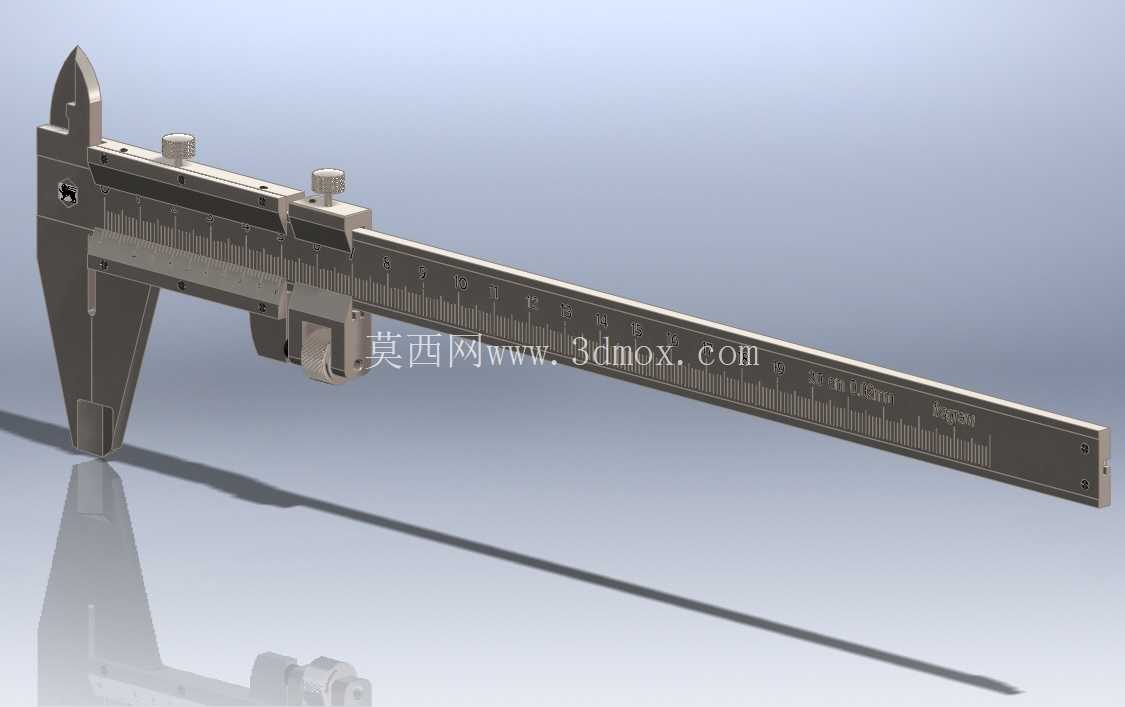

游标卡尺作为机械加工、质检环节最常用的接触式测量器具，其结构设计的合理性直接决定了日常测量的精度保持性与操作便捷性。这款游标卡尺采用经典的闭式尺身结构，主尺采用经淬硬处理的不锈钢材质，尺身刻度线采用激光蚀刻工艺，刻度边缘无毛刺、无晕染，长期使用摩擦后刻度仍能保持清晰可读，避免了传统印刷刻度易磨损脱落的问题。尺身导向面经过精磨加工，表面粗糙度控制在Ra0.8以内，保证游标滑块在全程滑动过程中无卡滞、无旷量，滑动阻尼均匀，单手即可完成滑块的粗调与微调操作。

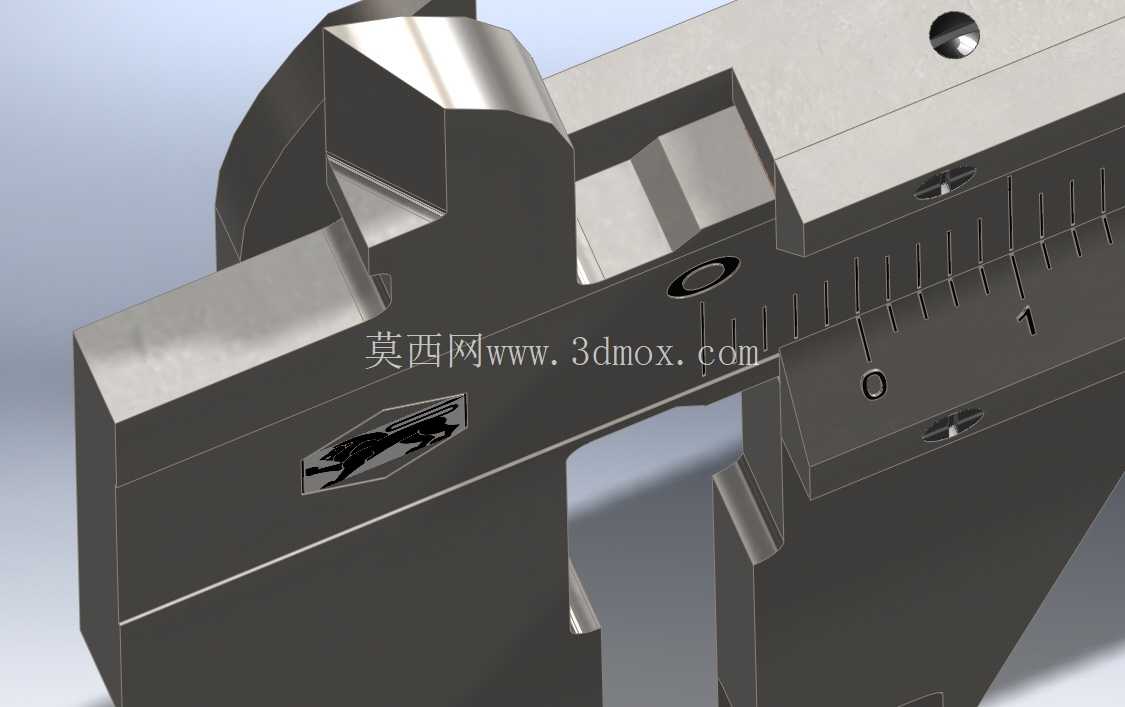

从功能特性来看，该卡尺集成了四种测量功能，可分别完成工件外径、内径、深度、台阶尺寸的测量，覆盖了金加工车间90%以上的常规尺寸检测需求。外测量爪的测量面采用平面度优于0.002mm的硬质合金镶片，耐磨性能是普通不锈钢测量面的5倍以上，频繁测量毛坯件、钢件时不会轻易出现测量面拉毛、凹陷的问题，能长期保持测量精度；内测量爪采用刀口形设计，可伸入直径5mm以上的内孔完成内径测量，测量刃口经过倒钝处理，不会划伤工件内孔表面，也不会因刃口磕碰产生缺口影响测量准确性；深度测量杆与尺身端面的垂直度控制在0.01mm以内，测量盲孔深度、台阶高度时，尺身端面贴紧工件基准面后，深度杆不会出现偏斜，测量读数稳定无偏差。

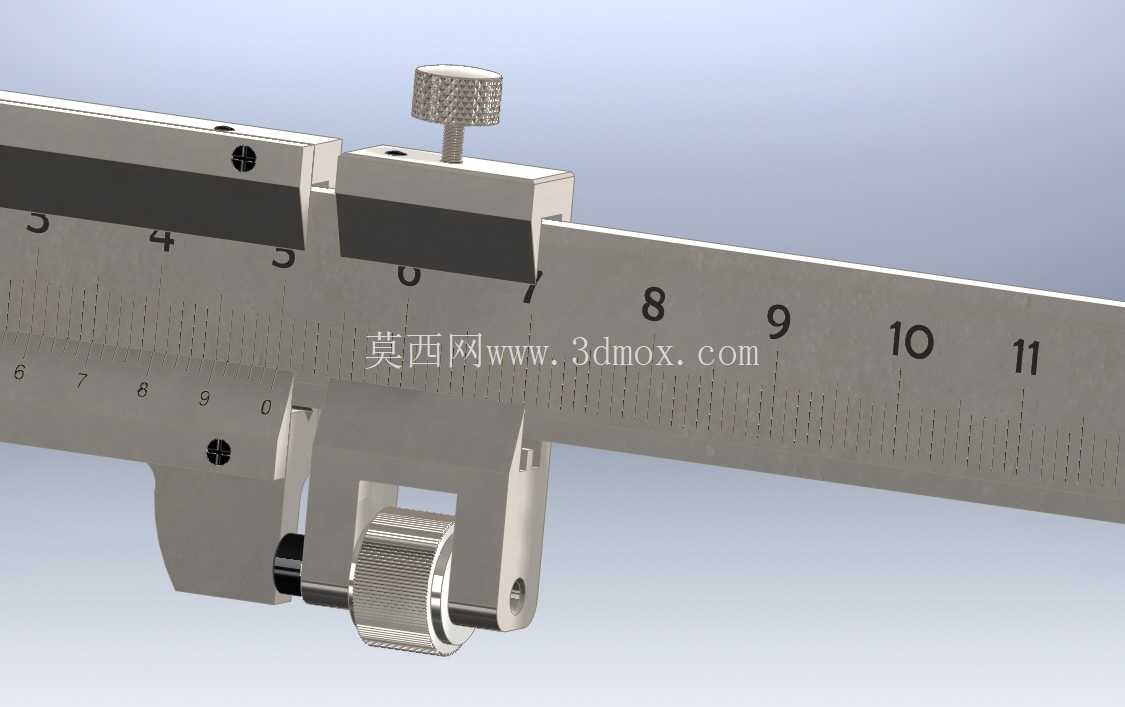

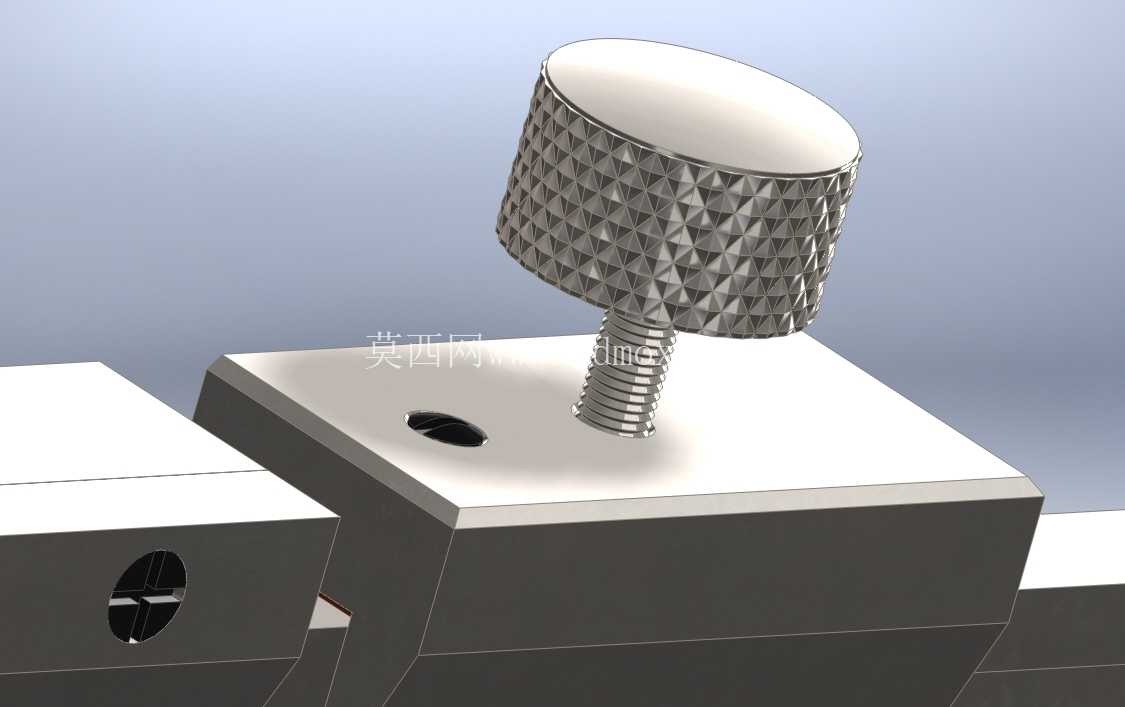

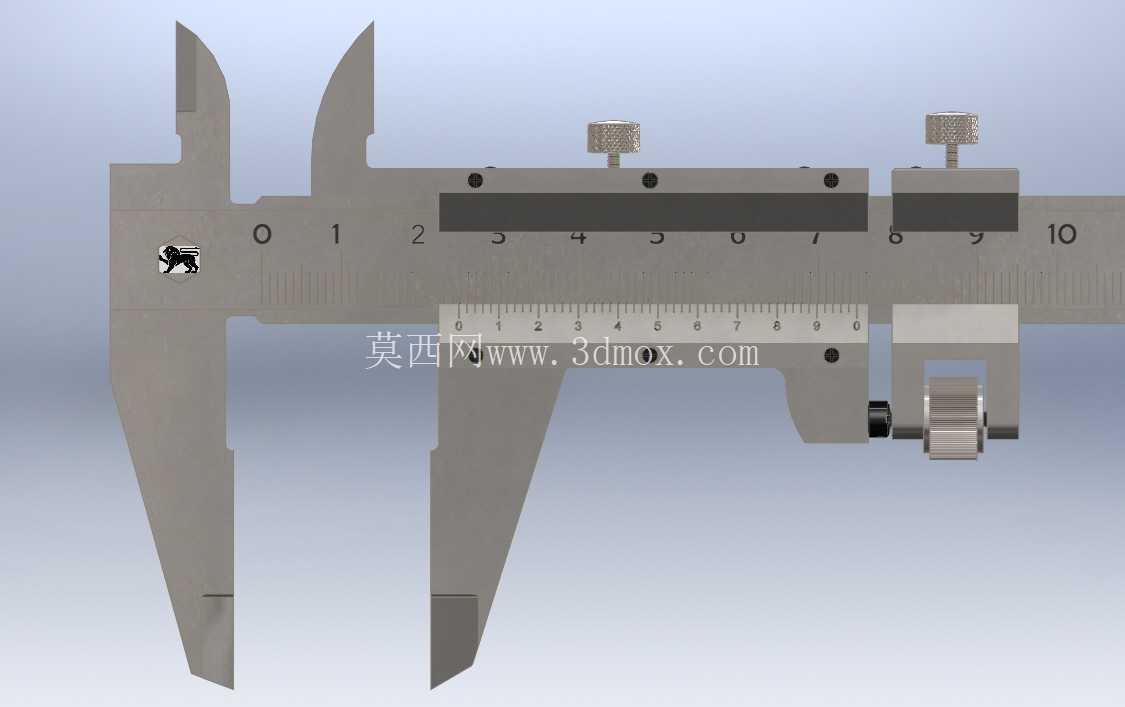

设计过程中，重点对滑块的锁紧结构做了优化，采用顶部双锁紧螺钉设计，分别对应粗调锁紧与微调锁紧，粗调时松开锁紧螺钉可快速滑动游标至被测尺寸附近，拧紧粗调锁紧螺钉后，转动微调螺母可实现游标0.02mm级别的微量进给，完全贴合测量面后拧紧微调锁紧螺钉即可读数，避免了单手按压滑块导致的尺身倾斜、测量力过大带来的读数误差。尺身尾部的深度杆采用隐藏式设计，收纳时与尺身端面齐平，不会因磕碰导致深度杆弯曲变形，伸出时全程有尺身内部导向槽限位，不会出现径向晃动。

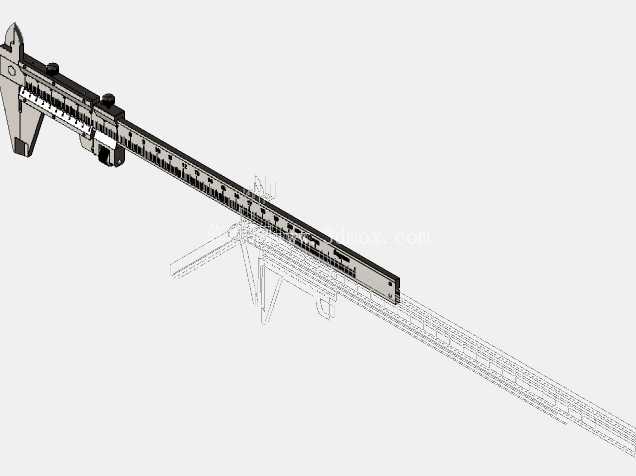

从安装与使用边界来看，这款卡尺的主尺总长度根据测量量程适配，0-150mm量程款总长度约230mm，尺身宽度16mm，厚度4mm，外测量爪最大张开距离150mm，内测量爪可测最小内径5mm，深度测量最大深度150mm，整体重量约180g，可直接放入钳工工作服口袋随身携带，不需要额外的大型存储箱。日常使用时，测量前需将两测量爪贴合，确认游标零刻度线与主尺零刻度线对齐，无零位误差后方可进行测量；测量过程中需保持测量面与工件被测表面垂直，避免斜向卡入导致的测量尺寸偏大；读数时视线需垂直于尺身刻度面，避免视差带来的读数偏差。

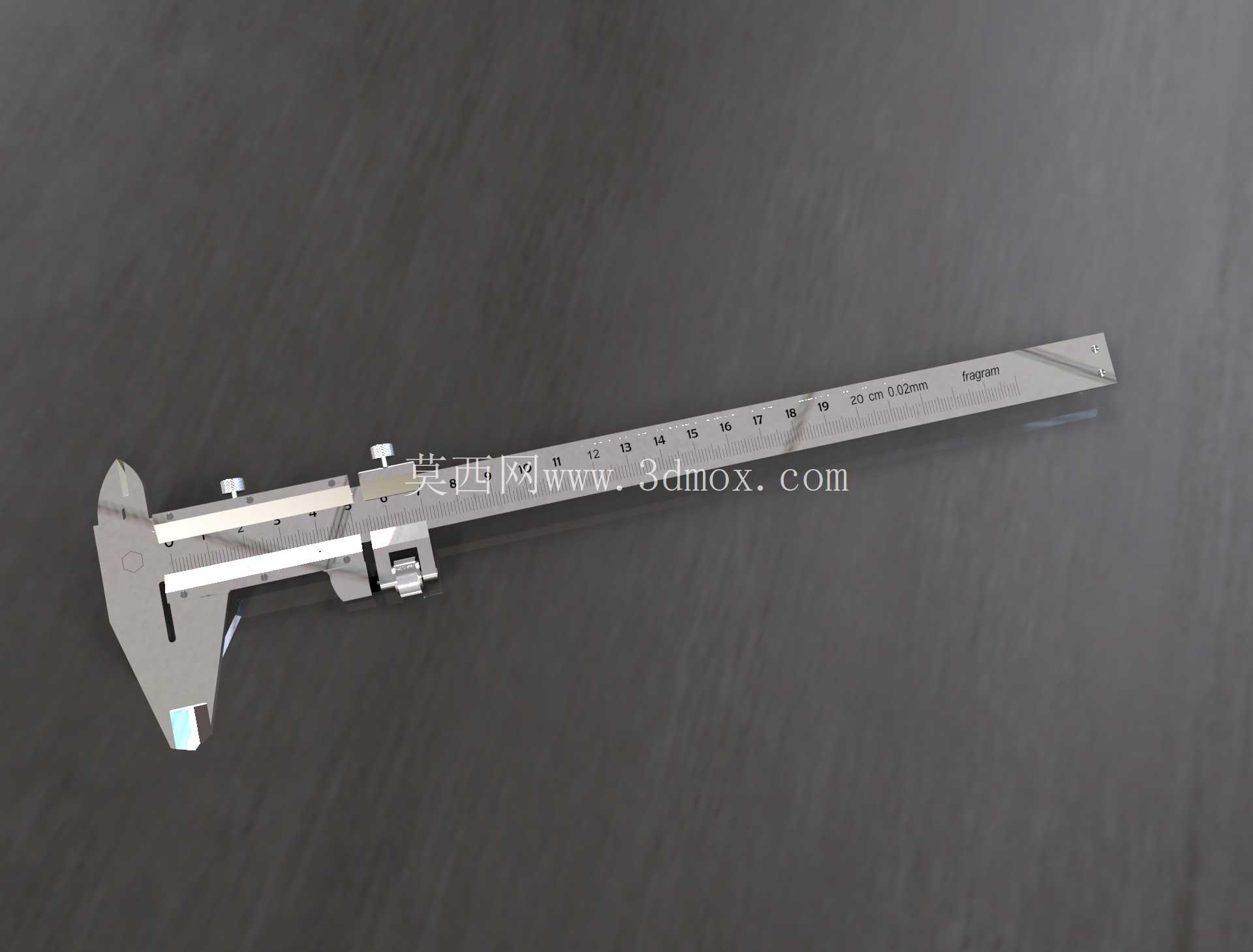

在实际生产场景中，这类游标卡尺广泛应用于普通机加工的工序间检测、装配环节的配合尺寸核验、来料检验的尺寸抽检，相比千分尺其测量范围更大、操作更快捷，相比数显卡尺不需要依赖电池供电，在车间多油污、多切削液的恶劣环境下可靠性更高，不会因电路受潮、电池亏电出现读数跳数、无法开机的问题。结构设计上没有多余的复杂构件，日常维护仅需要定期清洁导向面、涂抹少量轻质润滑油即可，拆卸清洗后重新装配也不会影响原有精度，适合生产一线长期高频使用。
