SDSPlus柄10x310mm混凝土冲击钻头

这款SDS Plus柄的混凝土钻头，是针对建筑施工、装修改造、机电安装场景里的硬质基材钻孔作业开发的切削工具，日常在砖混墙体、混凝土梁柱、石材饰面等基材上打孔作业时，这类钻头是电锤设备的核心配套切削部件。从结构设计来看，钻头采用SDS Plus标准快换柄型，这种柄部的卡槽结构是行业通用的配套规格，能直接适配市面绝大多数轻型电锤的夹持机构，安装时无需额外辅助工具，对准夹持口推入即可自动锁止，拆卸时按下电锤夹头的解锁环就能直接拔出，作业过程中换不同规格钻头的耗时能压缩到数秒，适配高空作业、多点位连续钻孔的快节奏施工需求。

钻头的切削端采用硬质合金刀头焊接结构，刀头的切削角度经过针对性优化，针对混凝土这类硬脆材料的切削特性，主切削刃采用负前角设计，能在冲击旋转的复合运动中，先通过冲击作用将基材表层击碎，再通过旋转运动将击碎的碎屑带出孔内，避免刀头在硬脆材料上出现崩刃、卡钻的问题。刀头的合金材质选用高钴硬质合金，在连续钻削高标号混凝土、带钢筋的现浇墙体时，能保持刃口的强度，减少异常磨损，延长单次修磨前的有效钻孔长度。

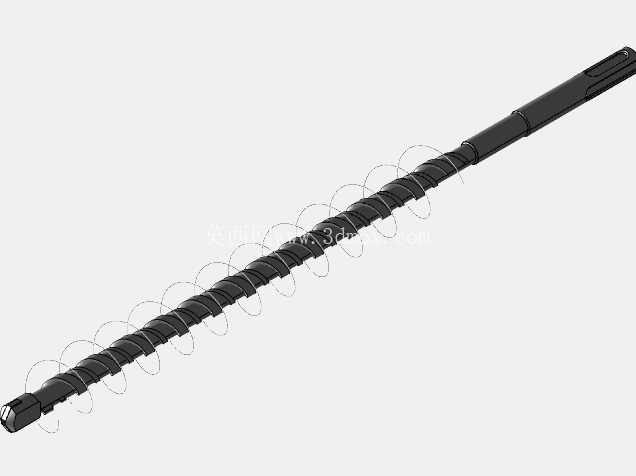

钻杆部分采用螺旋排屑槽设计，槽型的导程经过匹配优化，在钻孔深度达到300mm以上时，螺旋槽能持续将孔底的混凝土碎屑沿着槽道向外输送，不会出现碎屑在孔底堆积导致的钻头卡滞、钻孔偏斜问题。钻杆的基体采用合金钢整体热处理工艺，表面做了硬化处理，在高速冲击、旋转的复合受力状态下，能保持杆体的直线度，不会因为长时间作业出现杆体弯曲、摆幅超标的问题，保证钻孔的孔径精度、孔壁直线度符合后续膨胀螺栓安装、管线布设的公差要求。

这款钻头的有效钻孔直径为10mm，总长度310mm，对应的最大有效钻孔深度能达到250mm左右，完全覆盖日常装修中M8膨胀螺栓安装、水电管线穿墙、墙面挂件固定的钻孔深度需求。安装边界上，因为采用标准SDS Plus柄，柄部插入电锤夹头的深度为40mm左右，作业前需要确认夹头锁止结构完全卡入柄部的卡槽内，避免作业过程中钻头脱落引发安全隐患。

实际作业场景中，这类钻头和普通电钻用的麻花钻有本质区别，它依赖电锤的轴向冲击能量破碎基材，而非单纯依靠旋转切削，所以在钻削过程中不需要施加过大的轴向压力，只需要保持钻头与钻孔面垂直，扶稳设备即可，过大的下压力反而会导致刀头过早磨损、钻杆弯曲。在遇到基材内的钢筋时，这款钻头的合金刀头能短暂切削普通建筑钢筋，但不建议长时间在钢筋上钻削，避免刀头过热退火，遇到钢筋时可以调整钻孔位置，或者更换专用的钢筋切削钻头完成作业。

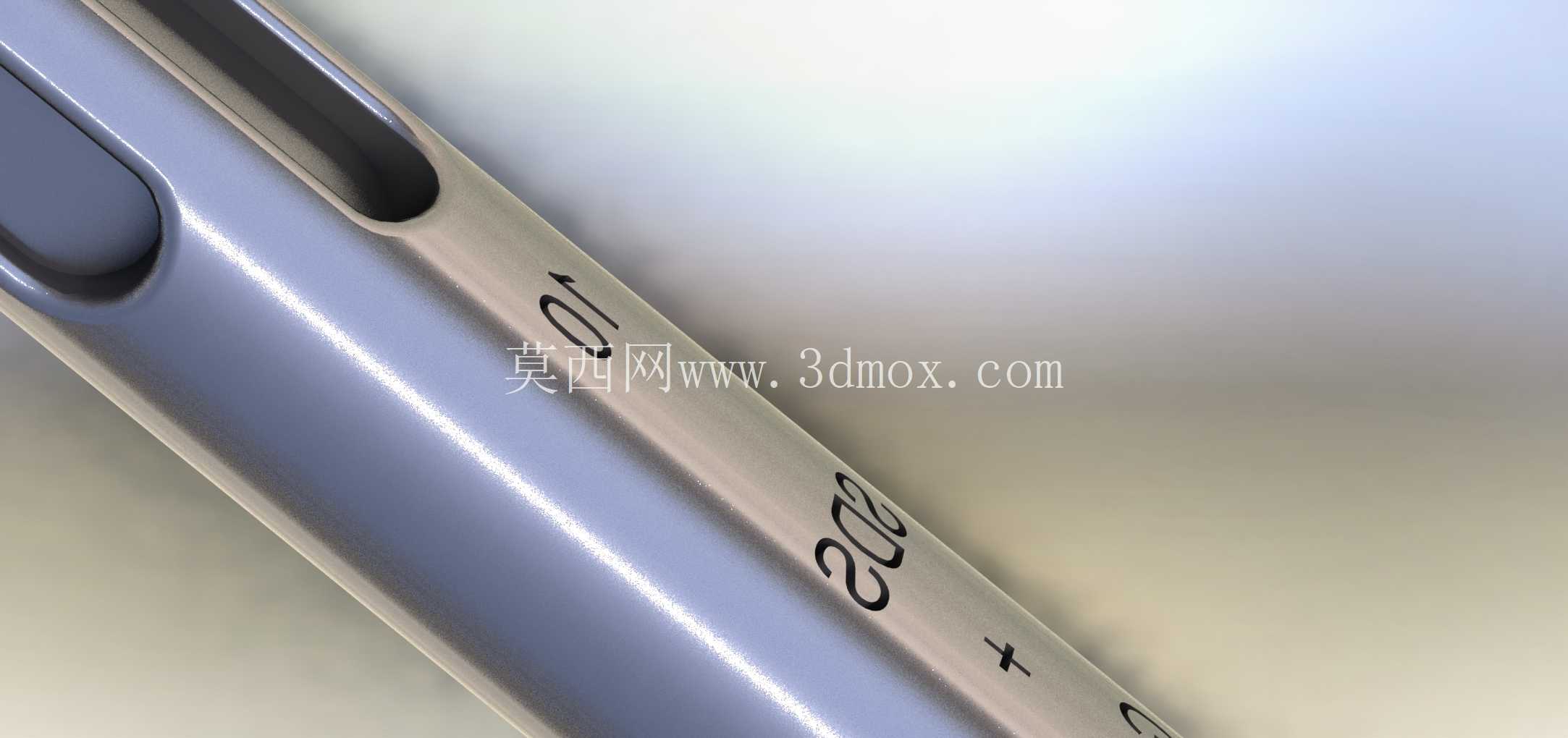

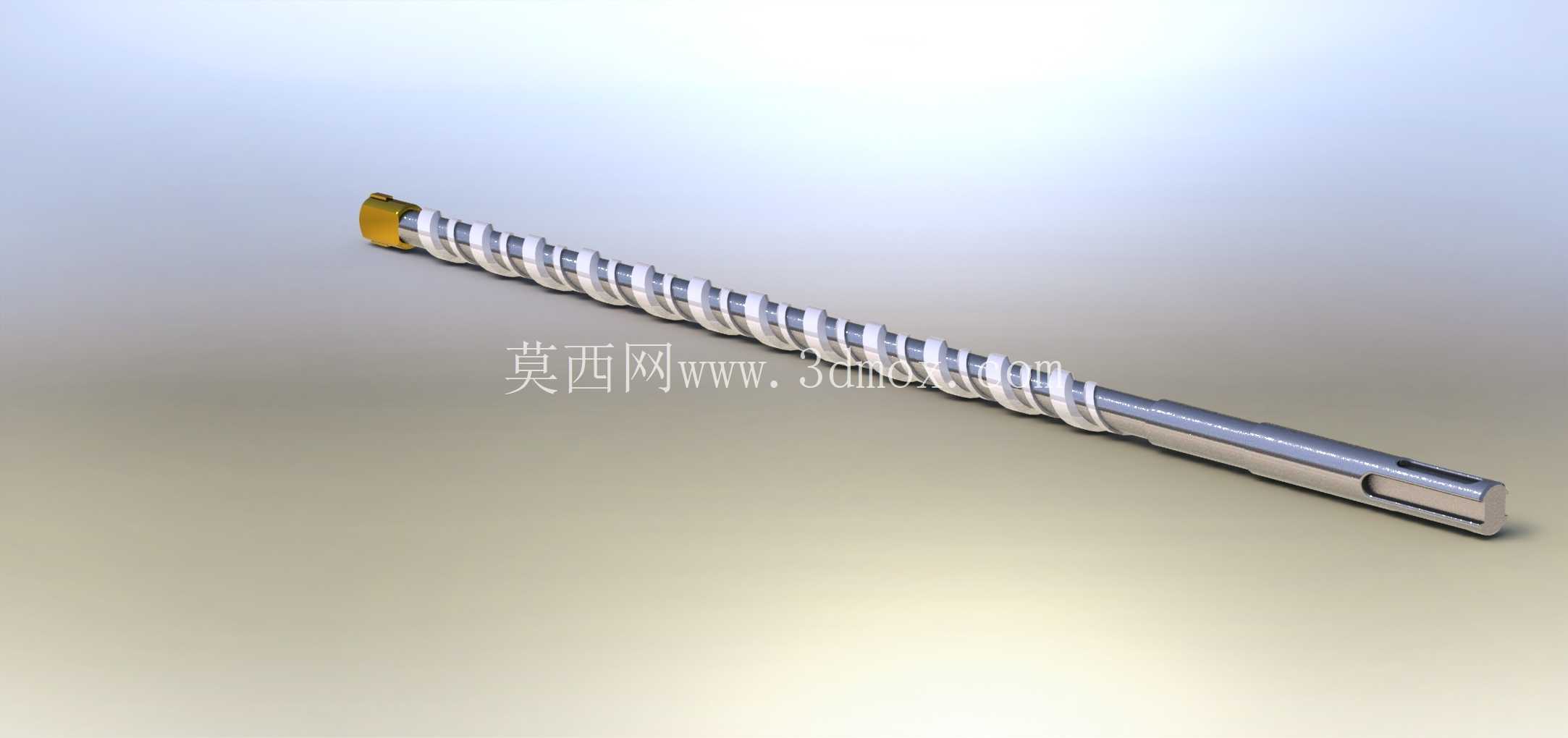

从建模细节来看，模型还原了钻头的所有关键结构特征：柄部的两个传动卡槽、锁止钢球对应的凹槽位置都和实物尺寸一致，螺旋排屑槽的导程、槽深比例完全匹配实物参数，头部合金刀头的焊接角度、切削刃的倒角细节都做了还原，既可以作为工具类三维场景的配套素材，也能作为钻具结构教学、电锤配套工具选型的参考模型，帮助结构设计人员快速搭建施工场景、工具库的三维资产，不需要从零开始测绘建模。
