适配Arduino的非接触红外测温传感器模块

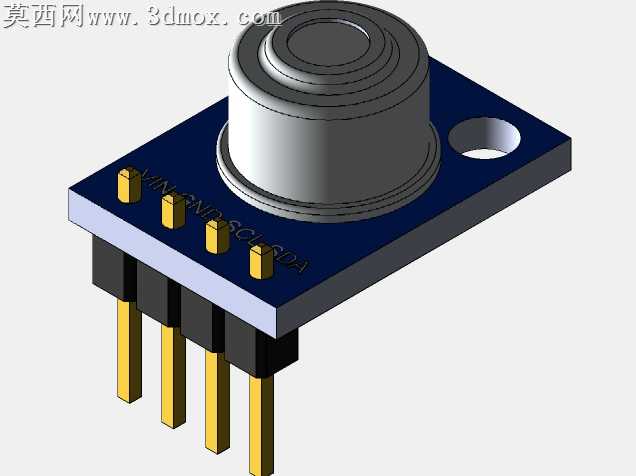

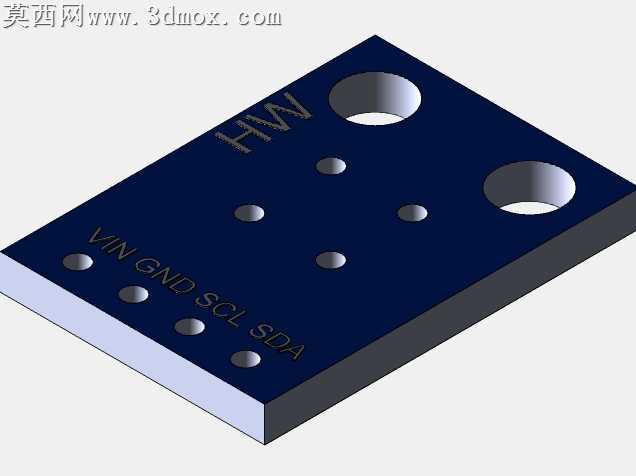

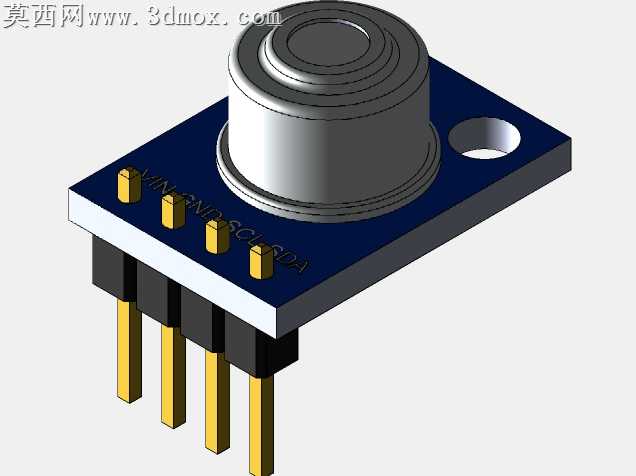

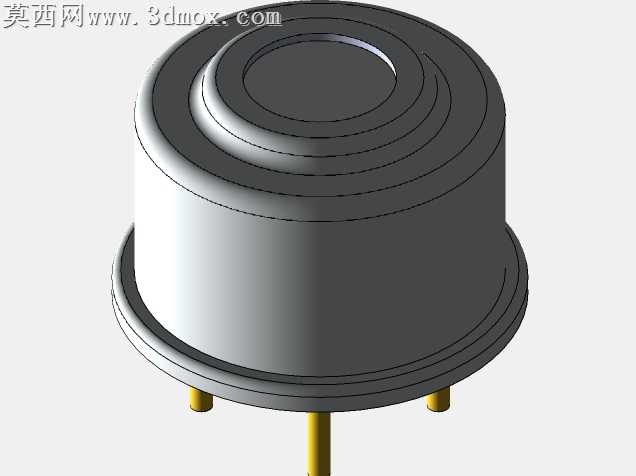

本作品为适配Arduino及兼容开发板的非接触式红外温度传感器模块三维模型，建模过程严格参照实物模块的真实尺寸比例完成，整体还原度达到工业级展示标准。建模阶段首先对模块的两大核心组成部分进行拆分建模，分别为红外测温传感探头部分与PCB载板及插针部分。传感探头部分采用多层同轴回转体结构建模，逐层还原金属封装外壳的阶梯轮廓，对探头顶部的红外接收窗口做了细微的内凹结构处理，还原金属封装外壳的卷边衔接结构，通过曲面放样、抽壳等操作完成探头壳体的构建，保证探头与载板衔接处的环形凸台结构完全贴合实物装配关系。PCB载板部分采用矩形板件建模，还原载板的深蓝色基材外观，对板上的安装定位孔做了精准的孔径与位置定位，板上的四个信号引脚焊盘采用凸起的方块结构建模，还原焊盘的镀金金属质感，板身表面印刷的丝印字符采用浮雕贴图方式处理，清晰还原丝印的标识内容。直插排针部分分别建模黑色的塑料绝缘基座与金色的导电插针，插针采用等距阵列排布，还原排针与PCB板的垂直装配关系，插针的金属部分做了倒角处理，还原实物插针的端部导向结构。材质渲染阶段，探头金属外壳采用哑光镀镍金属材质，调整金属粗糙度参数还原真实金属外壳的漫反射质感，避免过度反光失真；PCB基材采用深蓝色哑光阻焊材质，还原电路板的真实触感；焊盘与插针采用亮面镀金金属材质，与黑色塑料基座形成鲜明的材质对比；塑料基座采用哑光黑色工程塑料材质，还原塑胶件的细微颗粒质感。结构设计上充分考虑模块的实际装配逻辑，探头与载板的贴合面、排针与载板的焊接位置都做了干涉检查，保证各部件之间无结构穿模，安装孔的位置预留了标准M3螺丝的装配间隙，可直接用于3D打印验证、虚拟装配调试、电路项目方案展示等场景。建模过程中对模块的边角做了细微的圆角处理，还原工业量产PCB模块的边缘倒角工艺，避免尖锐直角的失真问题，整体模型布线规整，曲面连续无破面，可直接导出多种通用格式用于不同工程场景。
