工业用PT100温度传感器三维设计作品

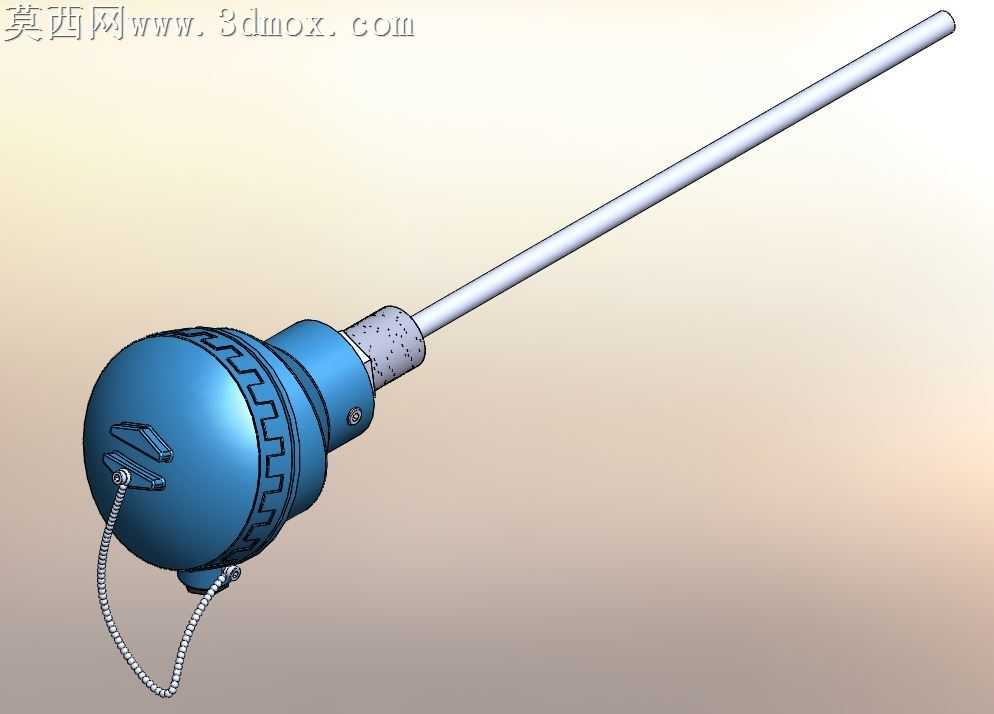

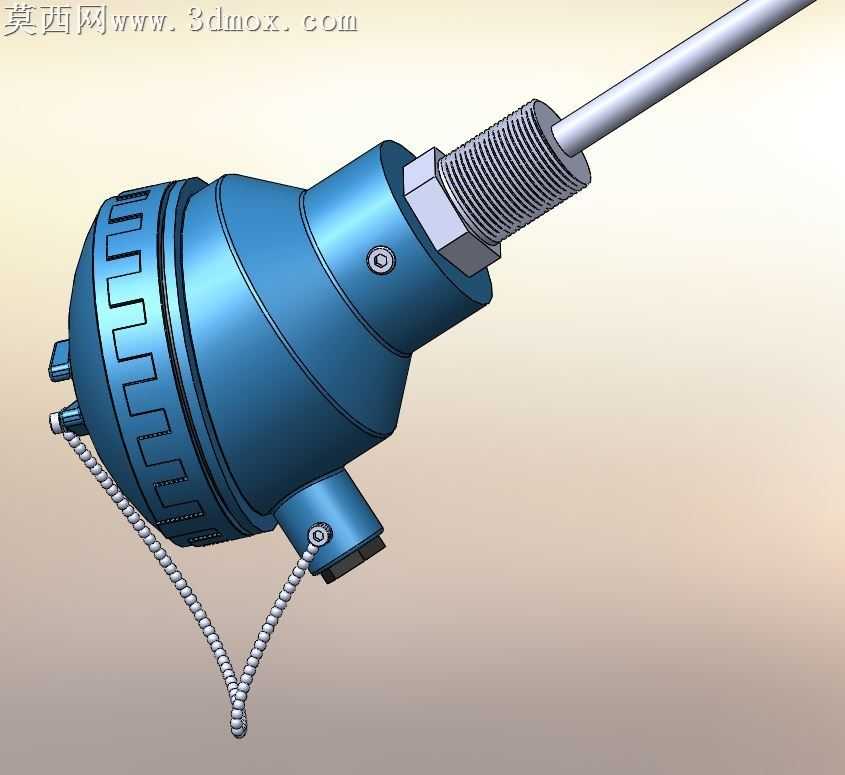

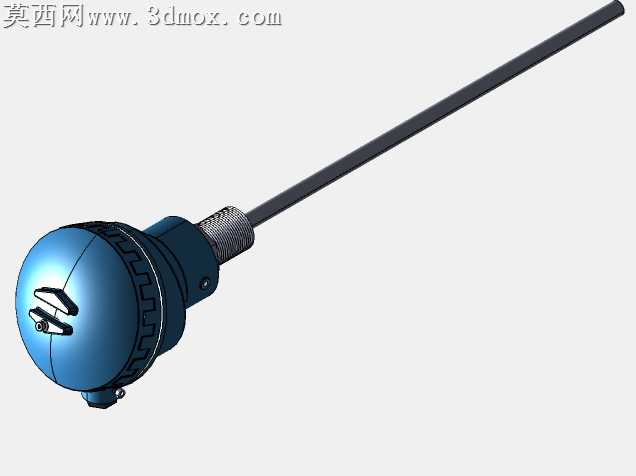

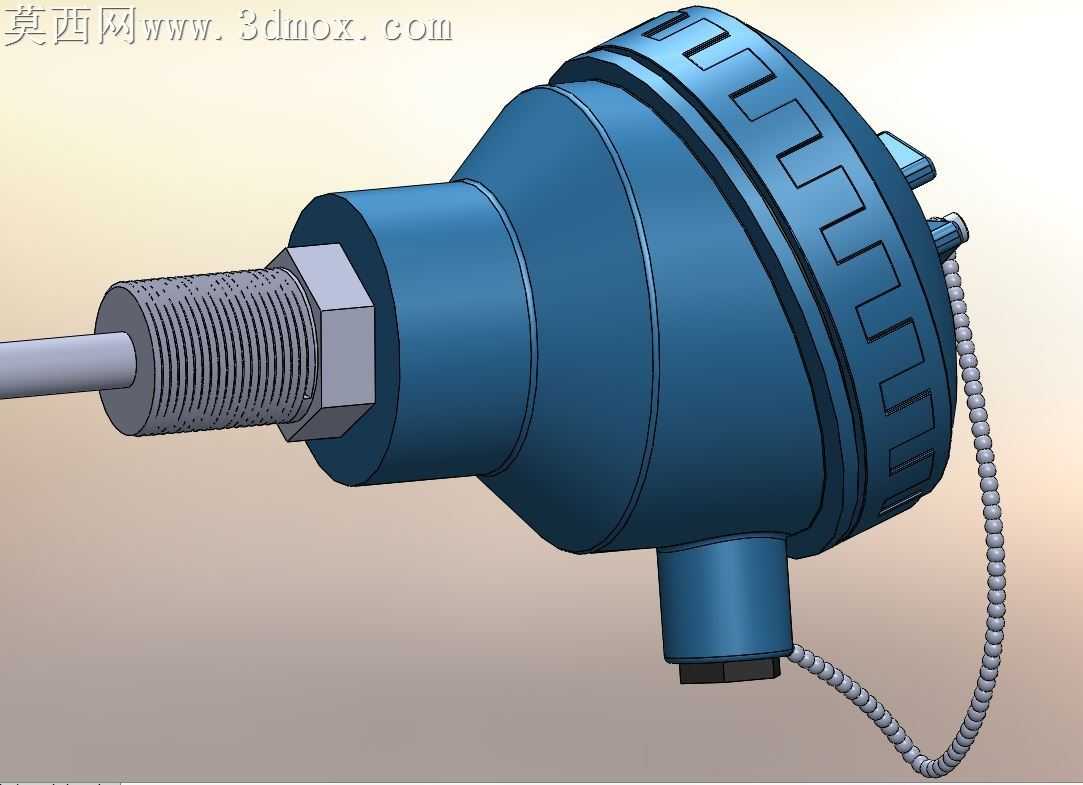

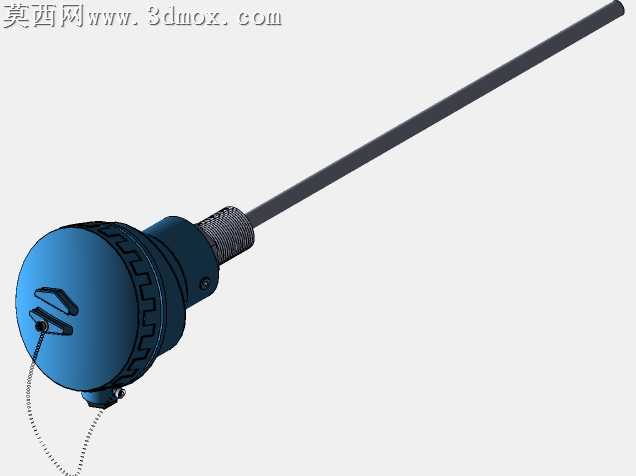

本作品为工业场景常用的PT100热电阻温度传感器三维建模成果，建模过程依托主流三维设计软件完成，整体遵循工业级温度传感器的真实结构比例进行1:1还原。建模阶段首先梳理产品的结构组成，将整体拆分为接线端壳体、连接过渡段、密封固定座、测温探杆四个核心模块，分别完成各模块的特征建模：接线端壳体部分采用曲面建模结合实体切除的方式，还原了工业防爆型接线盒的圆弧外形、侧边防滑齿纹、出线口金属链条结构，以及盒盖的卡扣固定结构，所有倒角、圆角特征均参照实物加工工艺设置，避免出现尖锐直角等不符合生产实际的结构。连接过渡段做了阶梯轴式的变径结构设计，还原了壳体与探杆之间的锁紧固定结构，密封固定座部分还原了用于安装固定的多孔密封陶瓷结构，还原了陶瓷材质的粗糙表面纹理特征，探杆部分采用细长杆实体建模，还原了金属保护套管的光滑圆柱形态，探杆端部做了圆弧收头处理，符合真实温度探头的加工形态。材质与渲染阶段，针对不同部件匹配对应的物理材质：接线盒壳体赋予蓝色哑光工业烤漆材质，调整材质的粗糙度参数还原漆面的微磨砂质感，金属锁紧螺丝、探杆外管赋予304不锈钢金属材质，设置合适的反射率与金属度参数还原金属表面的冷调光泽，出线链条赋予镀锌金属材质，密封陶瓷座赋予浅灰色多孔陶瓷材质，调整凹凸贴图还原陶瓷表面的细微孔隙质感，出线线缆赋予黑色橡胶包覆材质，还原线缆的柔韧质感。渲染阶段采用柔和的工业产品展示布光，主光源从侧上方打亮产品主体，辅助光源补全暗部细节，避免出现死黑区域，添加柔和的地面阴影增强模型的立体感，背景采用浅米色渐变背景突出产品本身。设计思路上优先保证结构的可装配性，所有部件的配合尺寸均符合工业PT100温度传感器的通用安装标准，各部件之间的连接关系清晰，既可以用于产品展示渲染，也可用于工业教学、设备装配模拟等场景，模型细节完整，没有缺失结构特征，也不存在冗余的无效面片，整体布线规整，可直接导入其他三维软件进行二次编辑或工程应用。
