ER40型筒夹锁紧专用扳手结构设计

　　在数控加工、工装夹具装夹的日常作业场景里，ER筒夹的锁紧与拆卸是操作人员每天都要重复的操作环节，匹配ER40规格的筒夹扳手，就是专门针对直径63mm的ER锁紧螺母设计的配套操作工具，这类工具的结构合理性直接影响装夹效率、螺母使用寿命以及操作的安全性。从实际使用场景来看，不管是加工中心的主轴刀具装夹、车床的弹性夹头工装锁紧，还是专用工装里的ER弹性夹持机构，只要用到ER40规格的筒夹组件，就需要配套的扳手来完成螺母的旋紧与松脱，普通活动扳手或者勾型扳手因为咬合不匹配，很容易在螺母的卡槽位置打出毛刺，长期使用会导致螺母卡槽变形，甚至在锁紧过程中打滑划伤操作人员的手部，也无法保证筒夹的锁紧扭矩达到工艺要求，容易出现刀具窜动、夹持力不足导致的加工废品。

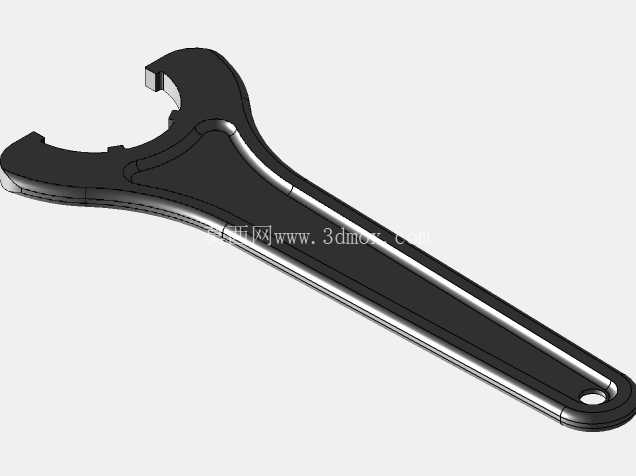

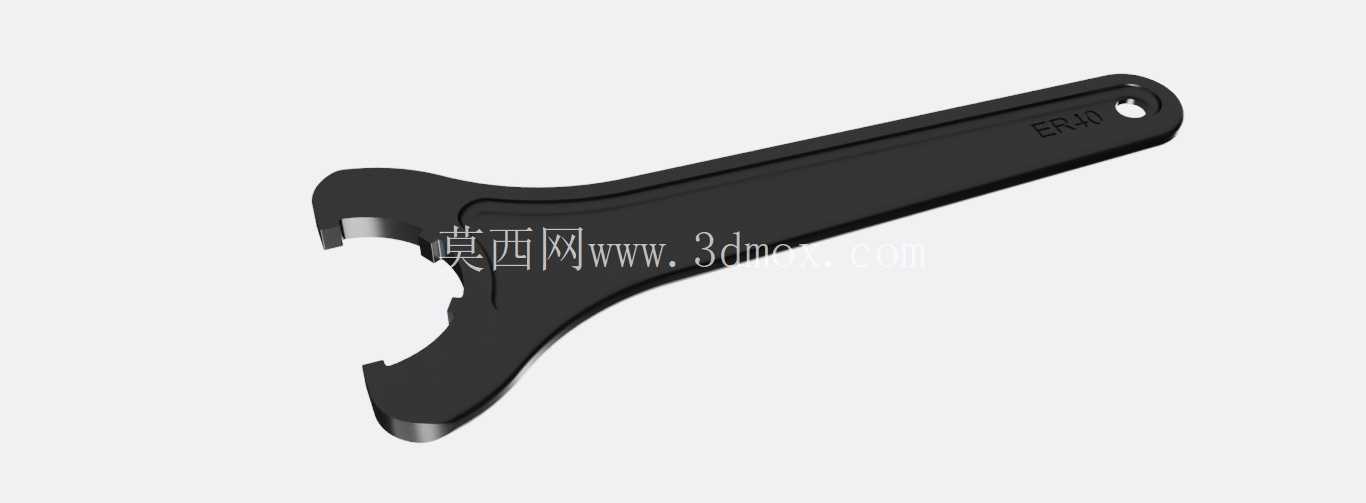

　　这款ER40筒夹扳手的头部卡口完全匹配ER40锁紧螺母的外轮廓卡槽，卡口的弧度、卡爪的凸起尺寸都严格对应螺母上的凹槽位置，操作时卡爪可以完全嵌入螺母的卡槽内，受力面均匀贴合，不会出现局部应力集中导致的螺母变形，手柄部分做了加长的力臂设计，操作人员只需要施加较小的手部力量，就能达到ER40筒夹要求的锁紧扭矩，不需要额外加接延长杆，避免了扭矩过载导致的筒夹碎裂或者螺母螺纹滑牙问题。从设计思路上看，这款扳手整体采用一体式锻造的结构逻辑，没有拼接或者焊接的部位，整体受力路径从卡口受力点直接延伸到手柄末端，力的传递没有断点，长期使用不会出现手柄断裂、卡口变形的问题；手柄表面做了防滑的肌理设计，即使手上沾有切削液或者油污，也能保证足够的摩擦力，不会出现打滑脱手的情况；手柄末端的挂孔设计，方便在工位上悬挂收纳，避免工具随意摆放导致的丢失或者掉落伤人。

　　在尺寸边界上，这款扳手的卡口开口尺寸严格适配63mm外径的ER40锁紧螺母，卡口的深度刚好覆盖螺母卡槽的轴向高度，不会因为卡口过深碰到主轴端面或者工装基准面，也不会因为卡口过浅导致咬合不足；手柄的长度控制在单手握持舒适的区间，既保证了足够的力臂长度降低操作力度，也不会因为过长导致在狭小的机床内部空间操作时出现干涉，比如在加工中心主轴附近操作时，不会因为手柄过长碰到机床护罩或者刀库部件，在小型专用工装的操作位上，也能有足够的操作空间完成锁紧动作。从功能特性来说，这款扳手除了常规的锁紧、松脱ER40螺母的功能外，卡口边缘做了倒角处理，在对准螺母卡槽的时候不需要刻意调整角度，顺着螺母外圆就能滑入卡槽，降低了对位的时间成本，尤其是在频繁换刀的批量加工场景里，每次换刀的对位时间缩短，能有效提升整体的加工效率；扳手整体的表面做了发黑防锈处理，在车间多切削液、多油污的潮湿环境里，不会轻易生锈，长期使用也能保持卡口的尺寸精度，不会因为锈蚀导致卡口尺寸变大、咬合间隙变大的问题。

　　在实际的设备适配场景里，这款扳手可以覆盖所有使用ER40弹性筒夹的设备，包括数控铣床、加工中心、车床的弹性夹头座、专用钻孔工装、攻丝工装的夹持机构，甚至部分木工机械、雕刻机的ER40主轴夹持结构都能通用，不需要针对不同设备单独配置专用扳手，降低了车间工具配置的成本。从结构设计的细节来看，扳手的力臂和卡口的连接位置做了圆弧过渡的加强结构，这个位置是扳手受力最大的部位，普通直角过渡的扳手在长期大扭矩使用时，很容易在这个位置出现应力断裂，圆弧过渡的设计可以把受力分散到更大的区域，大幅提升扳手的抗扭强度，即使偶尔需要超出常规扭矩的锁紧操作，也不会出现断裂的风险；卡口的卡爪部分做了加厚处理，卡爪的厚度和螺母卡槽的宽度完全匹配，受力时卡爪的侧面完全贴合卡槽侧壁，不会出现卡爪崩断的情况，相比薄型的勾型扳手，使用寿命能提升数倍。在实际操作的体验上，这款扳手的重心设计靠近手柄握持位置，单手握持时不会出现头部过重下坠的情况，长时间反复操作也不容易出现手部疲劳，对于每天需要多次换刀的加工岗位来说，能有效降低操作人员的劳动强度；扳手整体的边缘都做了倒钝处理，没有尖锐的棱角，操作时不会划伤手部，即使操作时手部滑动碰到扳手边缘，也不会造成严重的割伤，符合车间工具的安全设计要求。
