木材连接用内嵌螺纹衬套紧固组件

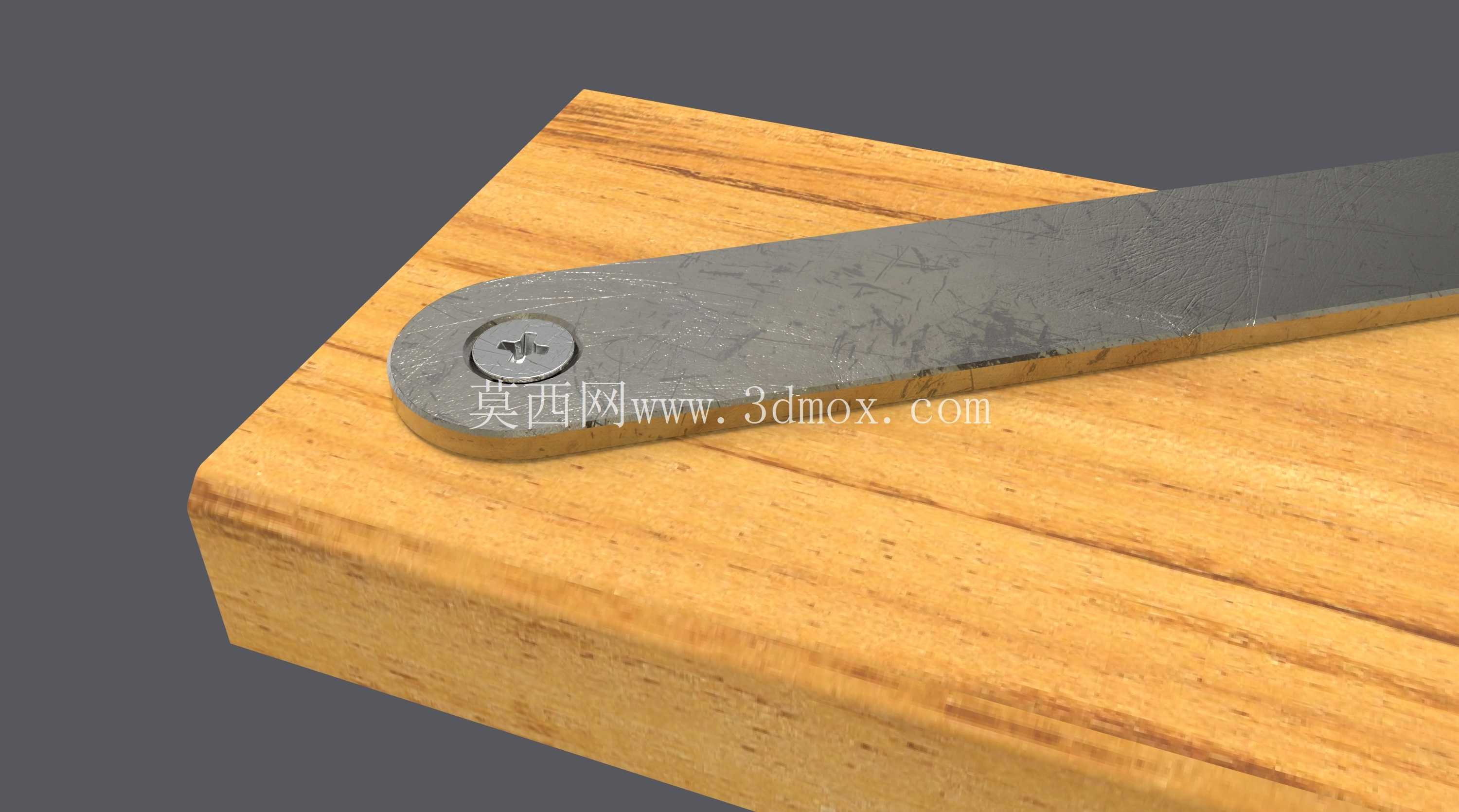

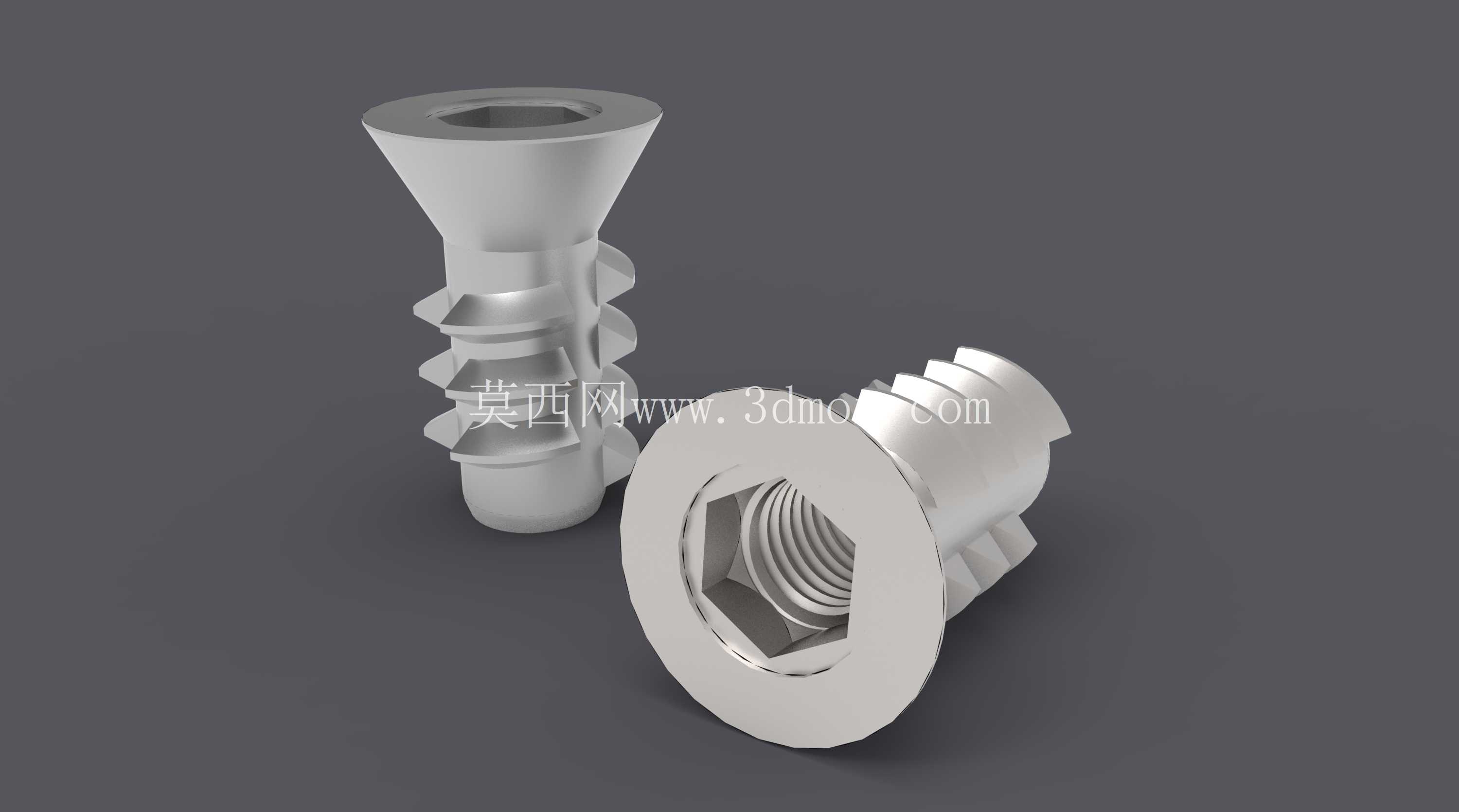

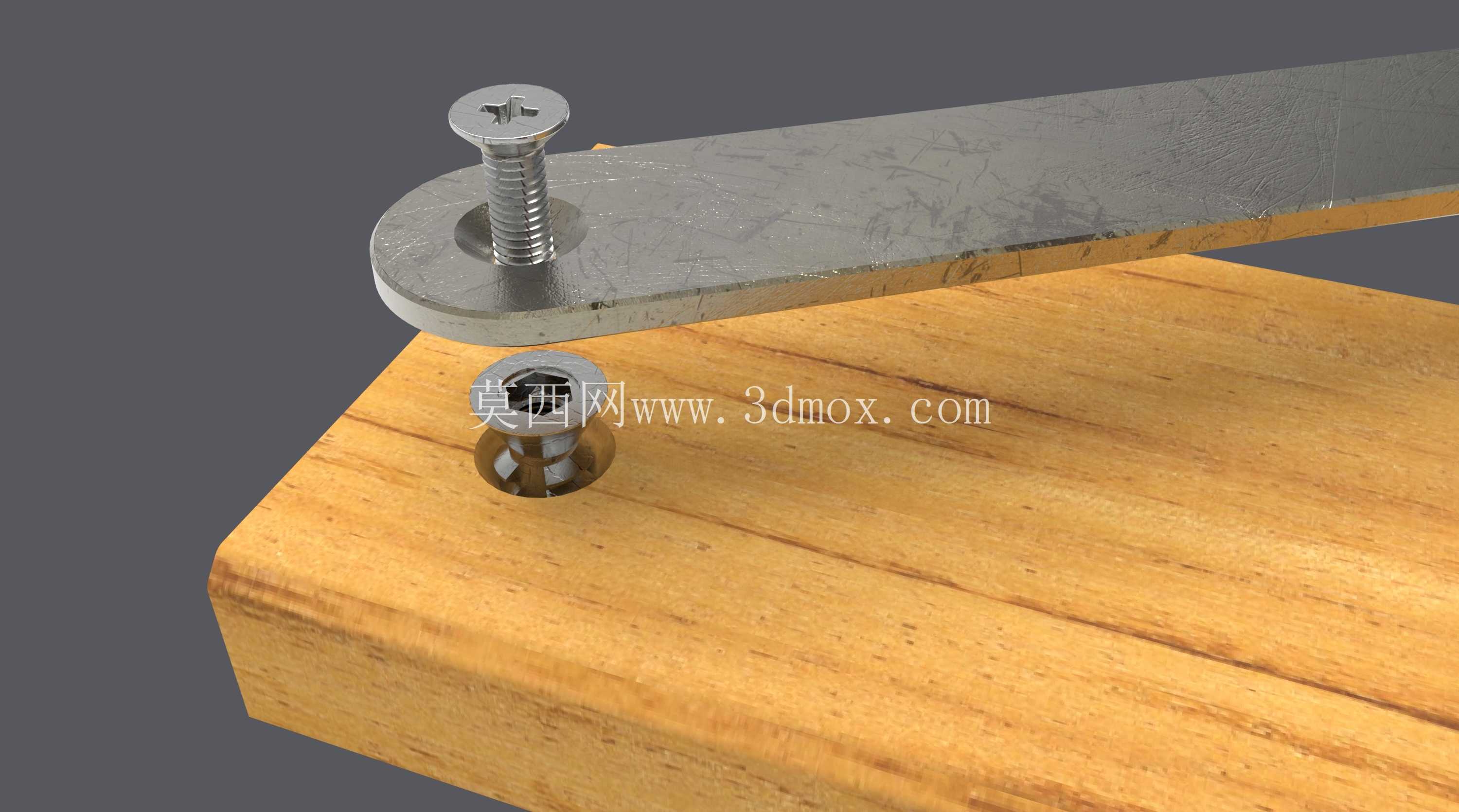

　　在户外木结构施工、板式家具组装、木质工装夹具搭建的场景里，直接将金属件通过自攻螺丝拧入木材的做法，长期使用后很容易因为木材的干缩湿胀、反复拆装受力出现螺纹滑牙、连接孔扩松的问题，尤其是需要频繁拆卸的金属-木材连接部位，普通自攻连接的寿命往往达不到使用要求，这时候就需要用到内嵌式的螺纹插入衬套来做连接过渡。这套螺纹插入螺母衬套的设计核心，就是在木材内部预制出标准的金属螺纹啮合位点，让金属件和木材的连接从“螺丝直接切削木材纤维”变成“螺丝与金属衬套的标准螺纹啮合”，从根本上解决木材握钉力不足、反复拆装易松脱的痛点。从结构上看，衬套整体采用带滚花或者倒刺的外圆柱结构，压入木材预先钻好的预制孔后，外表面的防滑结构会嵌入木材纤维内部，避免衬套在螺丝拧入时跟转，也能分散螺丝锁紧时的局部压应力，不会因为锁紧力过大把木材孔壁压溃。衬套内部是标准的机螺钉内螺纹，和配套的十字盘头螺钉精度匹配，螺钉穿过待固定的金属板件后拧入衬套，就能把金属板牢牢压合在木材表面，连接强度比直接用自攻螺丝提升三倍以上，而且支持十次以上的反复拆装不会出现连接失效。

　　设计时首先要匹配常用的木材安装场景，衬套的压入深度要控制在10-15mm区间，既不会因为过深钻穿木材板材，也不会因为过浅导致啮合长度不足拉脱；预制孔的直径要比衬套外径小0.2-0.3mm，采用过盈压入的方式安装，不需要额外涂胶就能获得足够的抗拔力，当然在户外高湿场景使用时，也可以在压入前在衬套外壁涂少量木工胶，进一步提升连接可靠性。安装边界上，衬套距离木材边缘的最小距离不能小于8mm，避免压入时木材边缘开裂；相邻两个衬套的中心距要大于20mm，防止两个安装孔之间的木材壁因为应力集中出现断裂。

　　衬套的上端面和木材表面齐平，不会突出表面影响金属板的贴合度，螺钉拧入后头部完全压在金属板的沉孔或者平面上，锁紧力均匀分布在金属板和衬套的接触面上，不会出现局部应力集中把木材压出凹痕。实际使用中，不管是木质工作台的金属导轨安装、户外木栈道的金属连接件固定、还是实木家具的金属铰链装配，这套衬套组件都能提供稳定可靠的螺纹连接，尤其是在需要经常拆卸维护的部位，比如木工设备的木质靠山、可调式木质工装的金属定位件，用这种衬套做连接，不用每次拆装都重新扩孔或者换更长的螺丝，维护效率提升非常明显。建模的时候要注意衬套外表面防滑齿的角度，一般采用15度的倒向齿，压入的时候顺着齿的方向能轻松敲入，反向拉拔的时候齿会卡住木材纤维，抗拔力能达到1200N以上，完全满足常规的金属-木材连接载荷要求；内螺纹的公差要选用6H级，和标准的6g级机螺钉配合，啮合间隙控制在合理范围，不会出现螺纹晃量过大导致的连接松动。螺钉的长度选择要匹配衬套的深度加上金属板的厚度，一般螺钉拧入衬套的深度要达到螺纹直径的1.2倍以上，保证足够的螺纹啮合强度，避免螺丝受力断裂或者滑牙。

　　很多新手在做木结构和金属件连接的时候，容易忽略木材本身的蠕变特性，直接用自攻螺丝锁紧后，时间长了木材被压蠕变，连接就会出现松动异响，而加入金属衬套后，锁紧力是由金属螺纹副承受，木材只承受衬套传来的均匀压应力，不会因为局部蠕变出现连接松动，哪怕在温湿度变化较大的户外环境，连接可靠性也能长期保持。另外衬套采用碳钢镀锌材质，表面防锈能力满足室内和一般户外场景使用，如果是海边等高腐蚀场景，也可以换成不锈钢材质的衬套和螺钉，进一步提升耐蚀性能。在预制安装孔的时候，要注意钻孔的垂直度，偏差不能超过2度，否则衬套压入后会出现倾斜，导致螺钉拧入后和金属板不垂直，影响锁紧效果；钻孔深度要比衬套长度深1-2mm，避免压入的时候孔底有木屑顶住，导致衬套不能完全压到位，出现上端面突出木材表面的问题。
