karakuri倾斜转向换向传动机构

这套倾斜转动换向机构属于典型的karakuri低成本自动化应用结构，核心采用工业铝型材搭建整体承载框架，无需额外动力输入即可完成物料从上侧输送路径到下侧路径的方向切换，在离散制造业的单元线物料传递、工位间无动力流转场景中有着极高的适配性。很多车间在做线体布局优化时，经常遇到上下层输送线存在高度差、同时需要改变物料输送朝向的需求，如果采用气缸、电机等动力元件做换向，不仅需要布设气路电路、增加传感器与控制逻辑，后期维护也会产生额外成本，而这类纯机械结构的karakuri机构，完全依靠物料自身重力与结构件的机械联动完成动作，没有额外能耗，也不存在电气元件故障停机的隐患，非常适合在精益生产示范线、低成本自动化改造项目中使用。

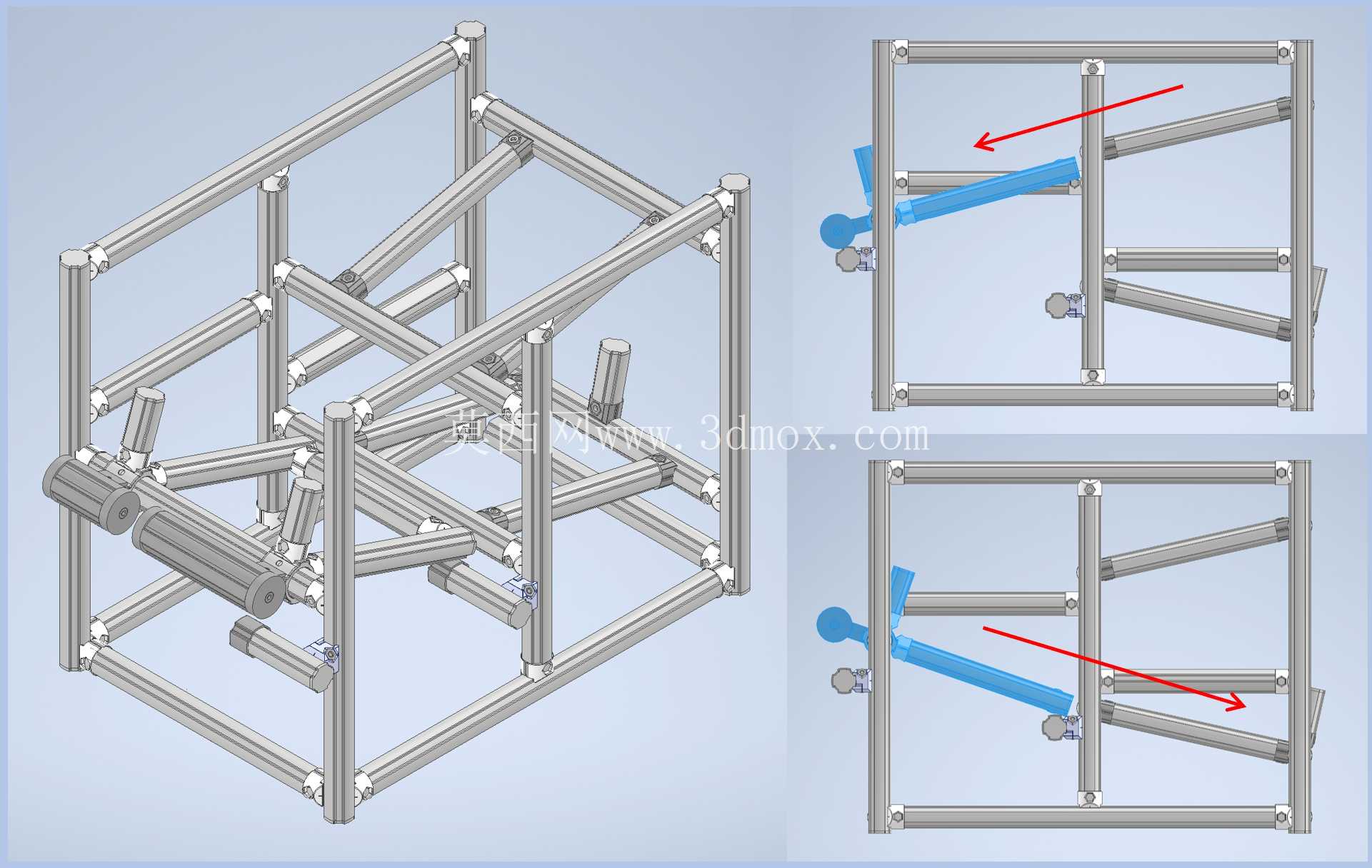

从结构设计逻辑来看，整体框架采用标准40系列工业铝型材拼接，所有连接位置采用配套角件与螺栓锁紧，不需要做焊接加工，后期调整框架尺寸、改动安装位置时可以直接拆解重组，适配不同线体的安装边界。框架内部的转动核心采用多组铰接连杆与承载托臂组合，当物料从上侧入口滑入机构承载位时，重力会带动托臂绕铰接轴产生倾斜转动，在转动过程中通过连杆的联动约束，让承载的物料平稳改变朝向，顺着倾斜后的托臂滑道滑入下侧的输出路径，整个动作过程没有刚性冲击，连杆的铰接位置都预留了自润滑衬套的安装位，长期往复运行也不会出现轴孔磨损松旷的问题。

在安装边界上，这套机构的整体外轮廓可以根据实际输送物料的尺寸做适配调整，标准状态下框架的宽度适配300-500mm宽度的工装托盘或周转箱，安装时只需要将框架上下两端分别与上下层输送线的端面做对接固定，不需要额外做地基处理，铝型材框架本身的自重较轻，即使是在现有线体上做加装改造，也不会对线体的承载能力造成额外负担。机构的转动行程可以通过调整连杆的连接孔位来改变，针对不同重量、不同摩擦系数的物料，可以通过微调托臂的倾斜角度、更换不同阻尼的铰接轴套，来控制物料滑动的速度，避免物料下滑速度过快产生磕碰。

很多工程师在设计这类无动力换向机构时，容易忽略转动过程中的物料限位问题，这套结构在托臂的两侧设计了可调节的导向挡边，挡边同样采用铝型材制作，可以根据物料的宽度调整挡边间距，保证物料在倾斜转动过程中不会从托臂两侧滑落。同时在转动的极限位置，框架上设置了聚氨酯缓冲挡块，当托臂转动到上下两个极限位置时，会先接触缓冲挡块再停止，避免金属结构直接碰撞产生噪音与结构变形。在实际车间应用中，这类机构常被用在装配线的空托盘回流路径、加工工位的工件上下料传递环节，相比动力换向装置，它的制造成本仅为动力方案的十分之一左右，而且不需要日常的电气维护，一线操作人员经过简单培训就可以完成日常的检查与调整，非常适合多品种小批量的生产场景，当生产产品换型、输送物料尺寸变化时，只需要调整挡边位置、微调连杆行程就可以快速适配，不需要重新设计加工整套结构。

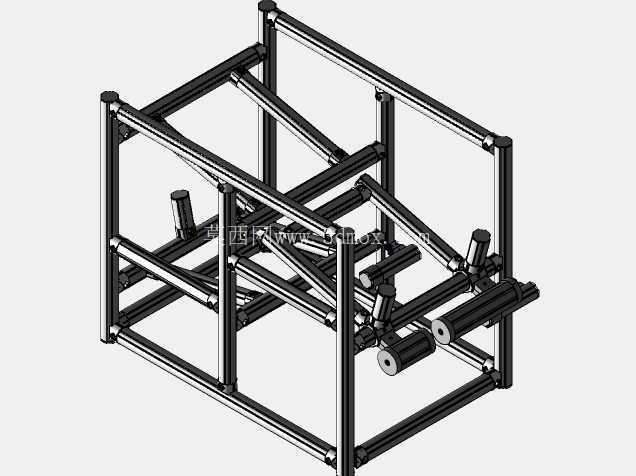

从建模细节来看，这套模型完整还原了铝型材框架的连接细节、铰接位置的轴与衬套配合关系、托臂的导向结构与缓冲挡块的安装位置，结构工程师在做类似项目设计时，可以直接参考这套结构的连杆联动比例，根据自己的实际物料参数调整各部分的尺寸，不需要从零开始做机构运动原理验证，能大幅缩短方案设计的周期。需要注意的是，在实际落地应用时，要根据输送物料的实际重量核算铝型材的壁厚与铰接轴的直径，如果输送的工件重量超过15kg，需要适当加大铰接轴的直径，同时在铝型材连接位置增加加强角件，避免长期受载后框架出现变形，影响机构的动作顺畅度。
