多板开模顺序控制压铸模具结构

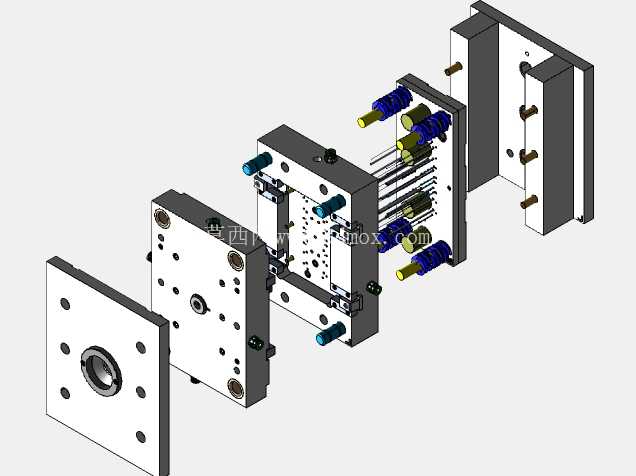

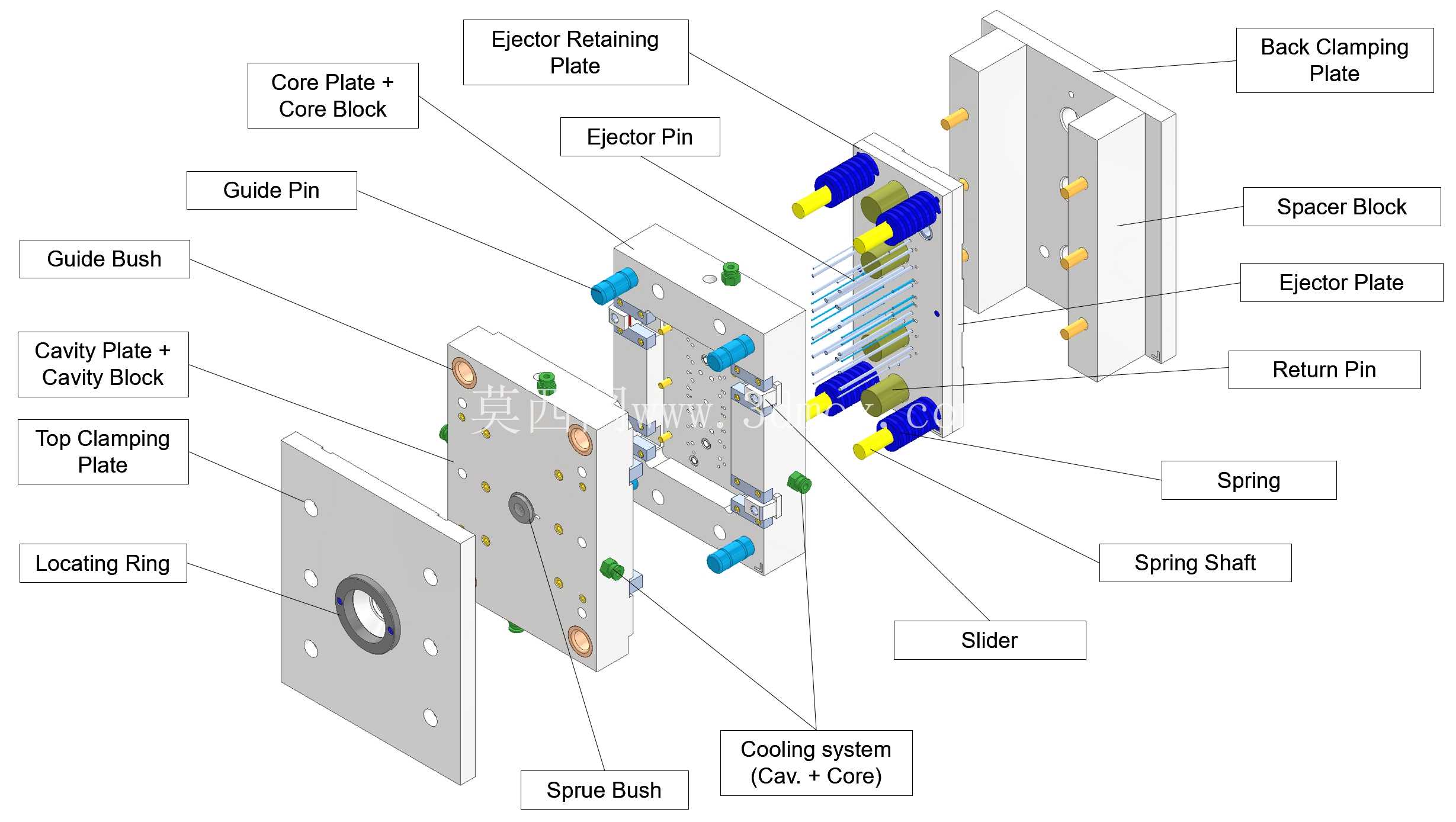

　　这套压铸成型模具采用多板叠层式结构布局，从拆解视图可以清晰看到各功能模板沿开模方向依次排布，最外侧为定模安装板，直接对接压铸机定模固定板，中心开设主流道衬套安装孔，与压铸机压射室喷咀同轴度公差控制在0.02mm以内，避免压射过程中金属液飞溅、跑料。紧邻定模安装板的是定模板，内部加工型腔成型区域，表面做氮化处理提高高温金属液冲刷下的耐磨寿命，型腔周边均匀布置冷却水道，距离型腔壁面距离控制在12-15mm，保证成型后铸件快速均匀冷却，减少缩孔、变形缺陷。中间层设置卸料板结构，开模过程中首先在定模板与卸料板之间完成第一次分型，拉断点浇口凝料，使浇注系统废料与铸件自动分离，无需后续人工修剪浇口，适配自动化压铸生产节拍需求。

　　动模板侧集成型芯组件，型芯与动模板采用H7/m6过渡配合装配，通过内六角螺钉从背面锁紧，易损型芯可单独拆卸更换，降低模具维护成本。动模板与动模安装板之间设置推板、推杆固定板组件，多根复位杆沿推板周向均匀布置，合模时复位杆先接触定模板分型面，带动推出机构精准回位，避免推杆与型腔发生碰撞干涉；推杆排布对应铸件加强筋、凸台等包紧力较大的位置，推出过程受力均匀，防止铸件顶出变形、表面顶白。整套模具的导向系统采用精密导柱导套配合，导柱设置在动模侧，导套嵌入定模对应模板内，配合公差选用H6/h5，开模合模过程中各模板运动无卡滞，重复定位精度满足高温压铸工况下的长期使用要求。

　　侧向设置的蓝色接头为冷却管路快插接口，对应模具内部串联的冷却回路，可根据不同铸件材质的工艺需求调整冷却水流量，控制模具工作温度稳定在合适区间，避免模具冷热疲劳产生龟裂。模具各模板之间设置内六角螺钉、定位销完成装配定位，销孔与模板采用配做加工工艺，保证各组件装配位置精度，合模后分型面贴合间隙小于0.03mm，防止压射时金属液飞边产生。这套模具适配卧式冷室压铸机安装，安装边界尺寸匹配常规280T压铸机的拉杆间距、模厚调节范围，无需额外改装即可上机使用，主要用于带局部侧凹结构的铝合金压铸件批量生产，开模过程中多组分型面按预设顺序依次打开，先完成浇口分离，再带出铸件，最后通过推出机构将铸件自动顶落，可搭配机械手实现全自动取件生产，单模次成型周期可控制在40秒以内，有效提升压铸件生产效率，降低人工操作成本。模具的排气槽开设在分型面熔体最后填充的末端位置，槽深控制在0.12-0.15mm，既能顺畅排出型腔内空气，避免铸件产生气孔缺陷，又不会导致金属液溢出形成飞边。
