带止回结构注塑机注射螺杆结构设计

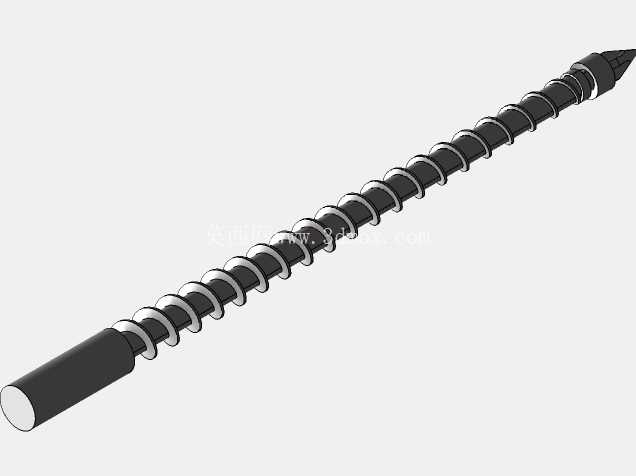

在注塑成型、塑料挤出这类高分子材料加工场景里，螺杆是直接决定塑化质量、成型稳定性的核心部件，这套带止回结构的注射螺杆，主要适配卧式注塑机的射台单元，也可经过参数调整后用于小型挤出设备的熔胶输送段。从实际生产的痛点出发，常规无止回结构的螺杆在注射保压阶段，熔料会顺着螺槽反向回流，导致模腔填充压力不足，制品出现缩痕、缺胶、尺寸波动超差的问题，尤其是加工PA、PC这类粘度随剪切速率变化明显的工程塑料时，回流带来的工艺波动会直接让良品率下降10%以上，这套结构在螺杆头部集成止回环组件，就是针对性解决这个问题。

从功能特性来看，整根螺杆沿轴向分为加料段、压缩段、均化段三个核心功能区，尾部的圆柱连接段是和射台驱动马达、射胶油缸的连接接口，安装时需要和料筒内孔保持0.02-0.05mm的单边间隙，既保证螺杆转动、轴向射胶移动时不会刮蹭料筒内壁，又能避免熔料从间隙处过量泄漏。加料段的螺槽深度设计较深，主要负责输送从料斗落入的固态塑料颗粒，螺距等距设计保证送料的连续性，避免颗粒在加料口处架桥；压缩段的螺槽深度沿熔胶输送方向逐渐变浅，配合料筒外部的加热圈，把固态塑料逐步剪切、熔融压实，把夹带在颗粒间的空气从加料口方向排出，这个段的压缩比设计是根据常用加工塑料的熔融特性匹配的，针对通用塑料的压缩比控制在2-3之间，加工工程塑料时可调整到3-3.5，保证熔料塑化均匀不会出现未熔的生料颗粒；均化段的螺槽深度最浅且保持恒定，主要负责把熔融状态的塑料进一步均化，让熔料的温度、粘度沿周向、轴向都保持一致，稳定输送到螺杆头部。

头部的止回结构是这套设计的核心，止回环采用滑动式配合，在螺杆转动熔胶时，熔料向前输送的压力会把止回环向前推开，让熔料顺利进入螺杆头部的储料腔；当射胶动作启动，螺杆向前轴向移动时，储料腔内的熔料压力瞬间升高，会把止回环向后压紧在密封端面上，直接切断螺槽和储料腔之间的流道，彻底阻止熔料沿螺槽回流，保证注射压力可以完全传递到模腔内部，保压阶段的压力损失可以控制在5%以内，大幅提升制品的尺寸稳定性。止回环和螺杆头部的配合面采用锥面密封，相比平面密封的接触比压更高，密封可靠性更好，长期使用后的磨损量也更小，正常工况下的使用寿命比平面密封结构高30%左右。

从安装边界来看，整根螺杆的总长和料筒的内部深度匹配，尾部的连接轴径和射台驱动部分的连接套公差采用H7/h6的间隙配合，保证传动过程中不会出现偏心，避免螺杆转动时出现偏磨；头部的止回组件外径和料筒内孔的间隙控制在0.03mm以内，间隙过大会导致封胶不严出现回流，间隙过小则会因为热膨胀出现螺杆卡滞的问题。螺杆表面做了氮化处理，表面硬度可以达到HV800以上，在加工加玻纤的改性塑料时，抗磨损性能比普通调质螺杆高2倍以上，降低长期使用的维护成本。

在实际设备选型匹配时，需要注意螺杆直径和注塑机的射胶量对应，直径越大的螺杆最大射胶量越大，但对应的最大注射压力会相应降低，需要根据加工制品的重量、塑料流动性选择对应的螺杆直径，比如加工大型薄壁制品需要更高的注射压力，就需要选择直径偏小的螺杆，加工厚壁大重量制品则可以选择直径偏大的螺杆提升射胶效率。这套螺杆的螺棱宽度设计为螺距的1/10左右，既保证螺棱有足够的结构强度，不会在高压射胶时出现变形，又不会因为螺棱过宽导致剪切热量过高，避免熔料出现过热分解的问题。螺棱和料筒内壁的间隙在长期使用后如果超过0.2mm，就会出现熔料回流加剧、塑化效率下降的问题，需要及时更换止回环或者修复螺杆，保证生产稳定性。
