大学竞赛用仿真拖船三维设计作品

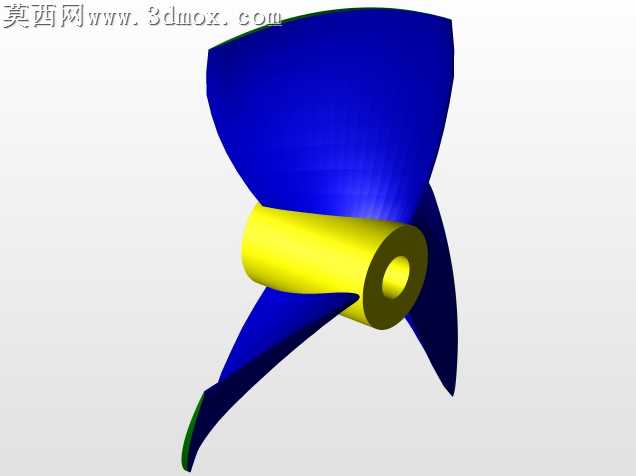

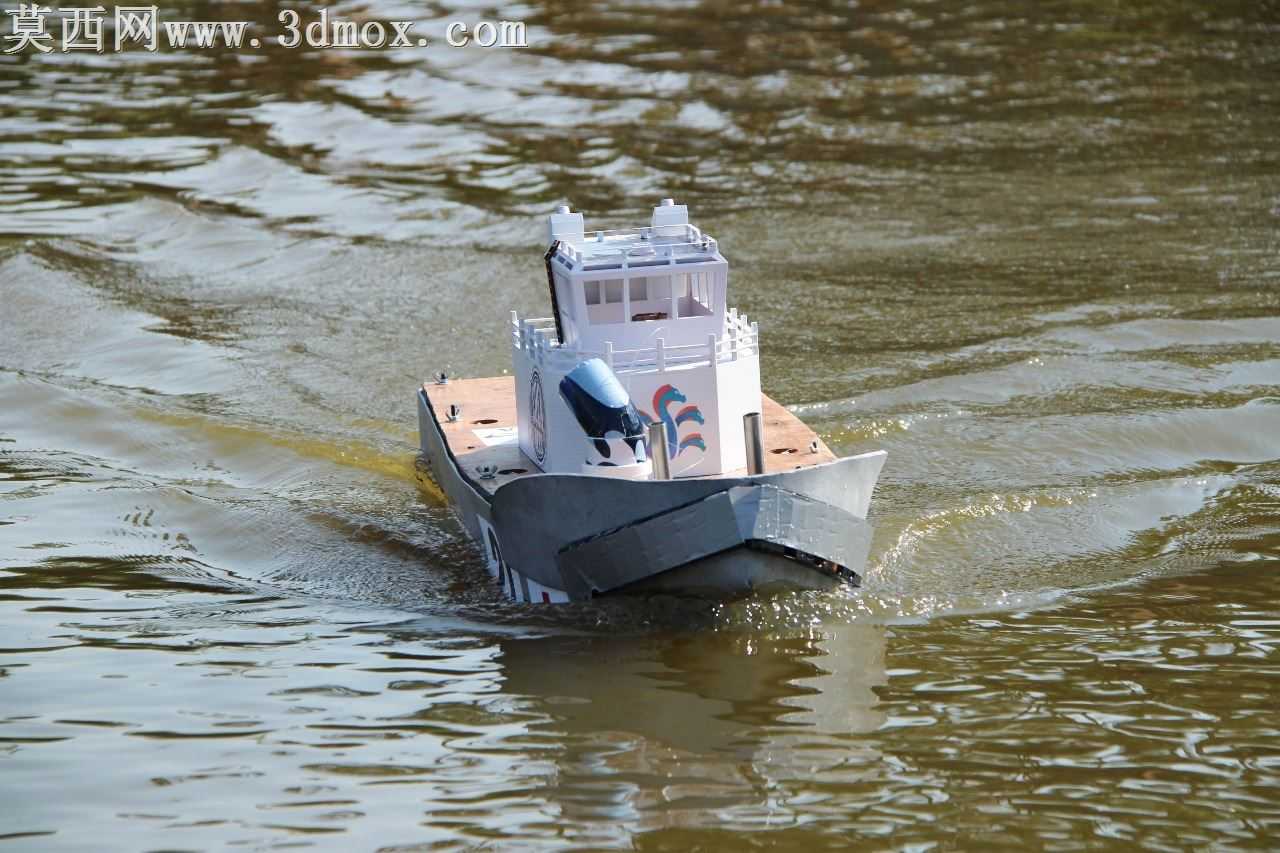

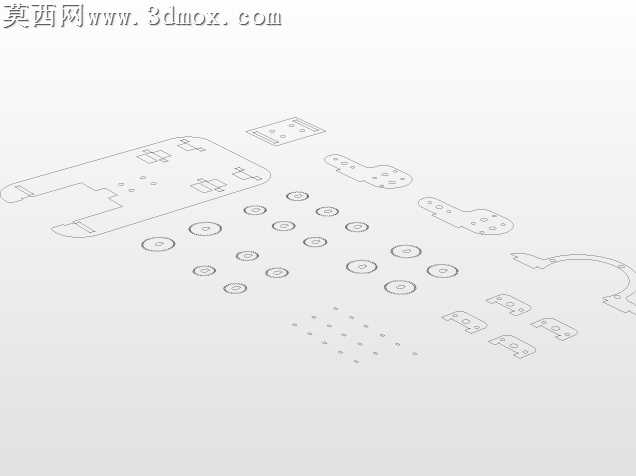

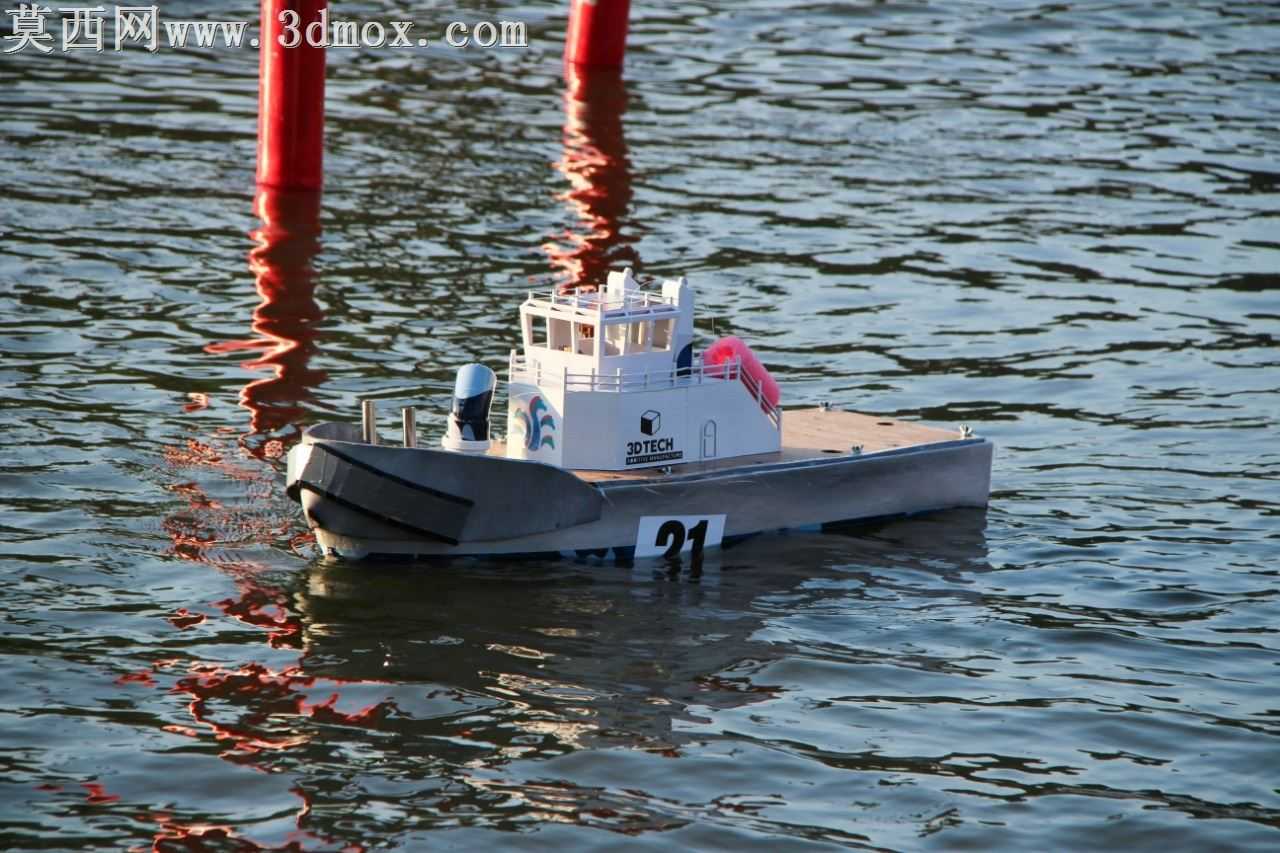

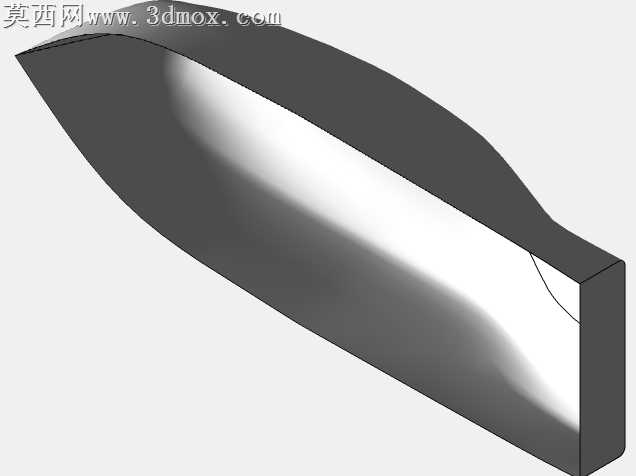

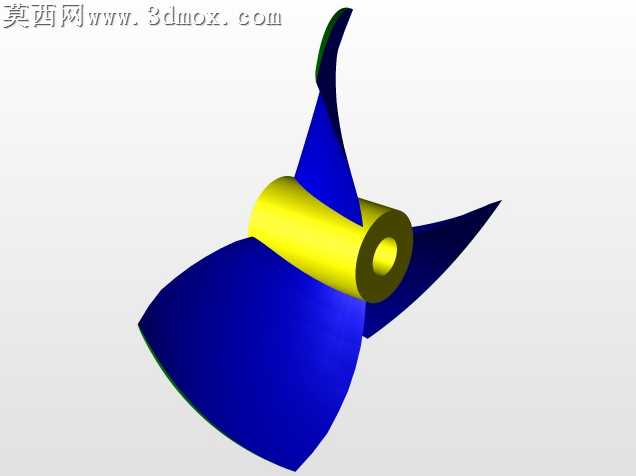

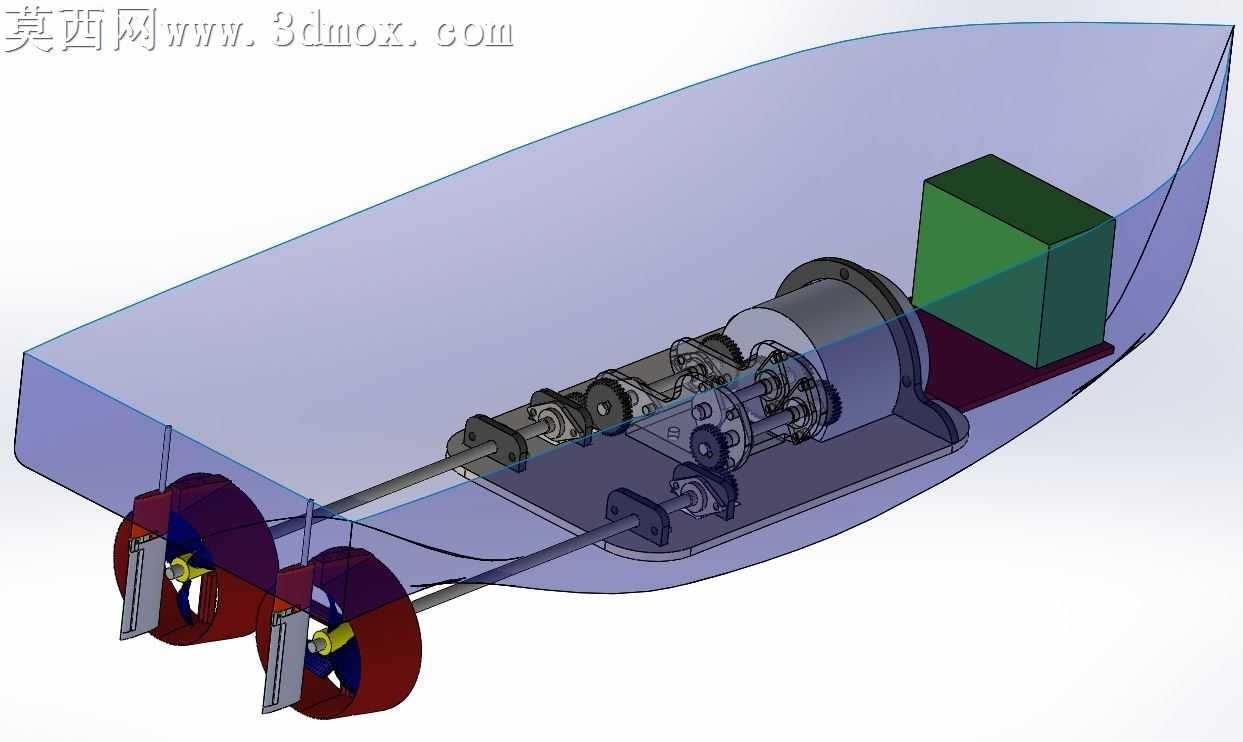

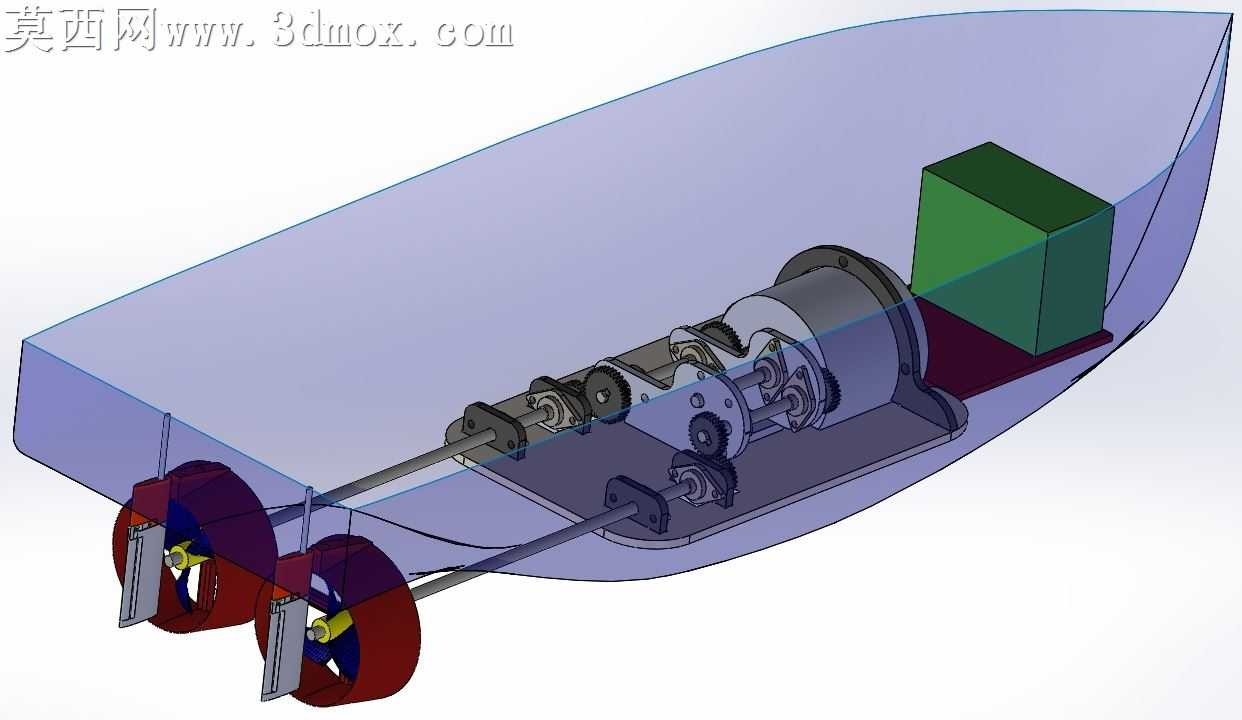

本作品为面向大学船舶设计赛事打造的仿真拖船三维设计成果，整体设计围绕竞赛场景的实操需求与外观还原度展开，在三维建模阶段严格参照真实港作拖船的比例进行缩放，对船体线型、上层建筑布局、甲板功能分区进行了精准还原。建模过程中首先通过曲面建模工具勾勒船体的外轮廓曲面，反复调整船艏的破冰型线型与船艉的推进器安装位曲率，保证船体在水面航行时具备良好的破水性能与转向灵活性，同时兼顾3D打印制作时的壁厚均匀性，避免出现打印壁厚过薄导致的结构强度不足问题。上层建筑部分采用实体建模与曲面建模结合的方式，对驾驶舱的舷窗轮廓、舱室内部的操控台占位、顶部的导航灯安装座、船舷侧的护舷结构、甲板上的系缆桩、救生圈挂载位都做了精细化的结构还原，所有外露部件都预留了组装定位槽，方便后续实体制作时的零件拼接。动力系统部分的建模完全匹配实际选用的动力组件尺寸，对螺旋桨、舵机安装位、电池仓的空间布局做了干涉检查，确保动力组件安装后不会与船体结构、上层建筑产生空间冲突，同时在船底设计了可拆卸的舱盖结构，方便后期对动力组件、控制电路进行调试维护。材质与渲染阶段，针对船体不同部位的材质特性做了区分设置：船身主体采用哑光深灰的船舶专用漆材质，上层建筑采用白色哑光漆面材质，甲板做了防滑纹理的凹凸贴图模拟真实木质甲板的质感，护舷部分设置为黑色橡胶材质，螺旋桨与系缆桩设置为金属抛光材质，水面场景采用带有波纹扰动的半透明水体材质，搭配环境反射效果还原拖船在水面航行的真实视觉效果。设计过程中充分考虑了实体制作的工艺可行性，船体部分拆分后的零件尺寸适配常规激光切割设备的加工幅面，曲面零件的曲率适配桌面级3D打印机的打印精度，电路走线预留了专门的穿线孔位，避免组装时线路挤压外露，整体设计既满足了竞赛对船模航行性能的要求，也在外观细节上高度还原了真实拖船的视觉特征，兼顾了功能性与展示性。
