巴哈赛车钢管式防滚车架结构设计

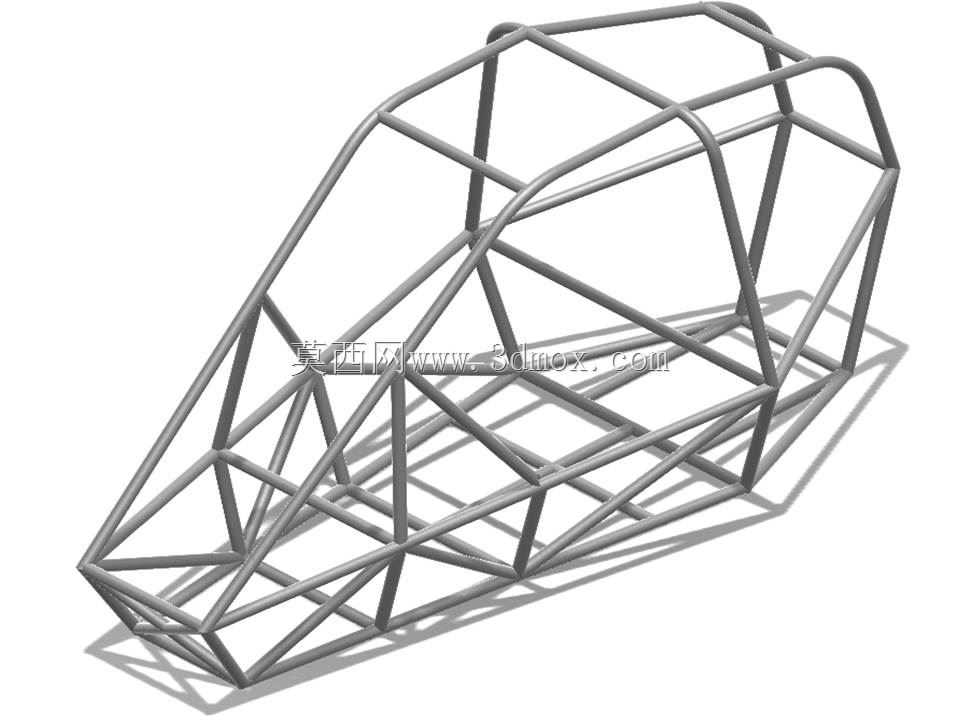

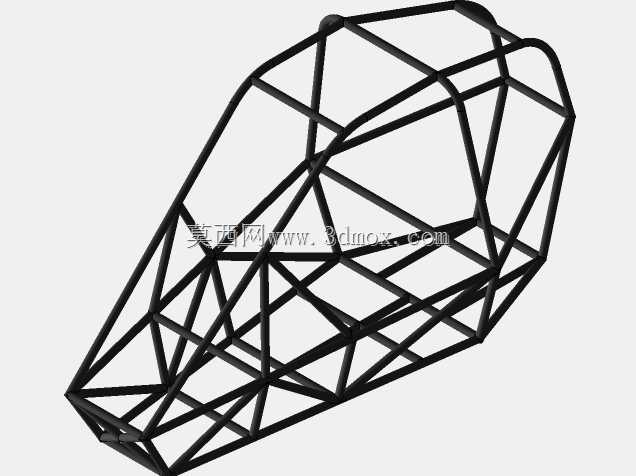

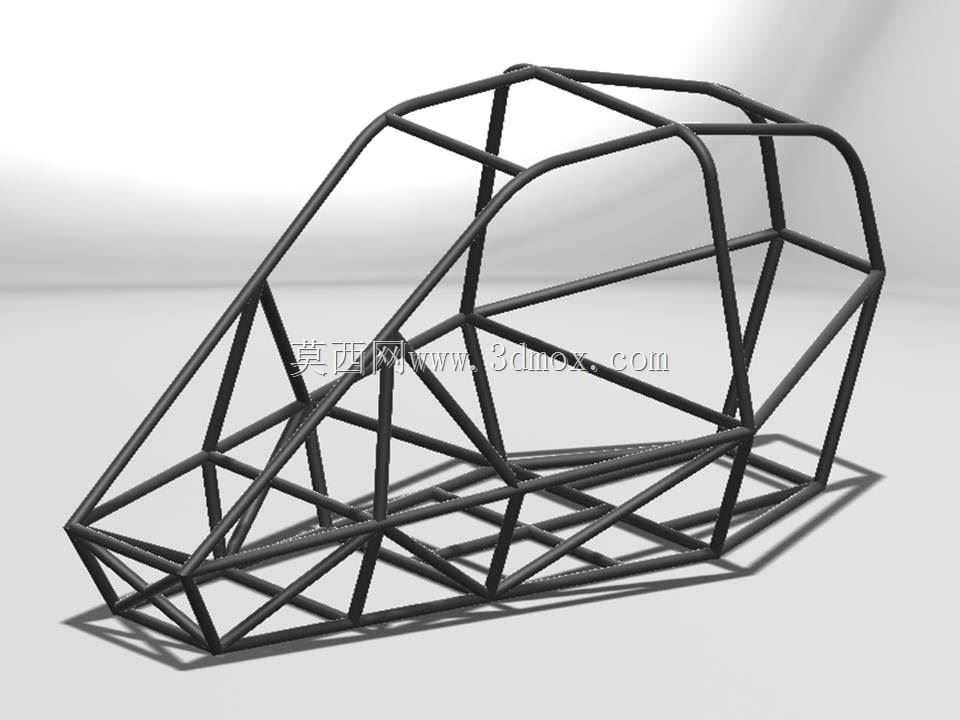

该结构为巴哈越野赛事专用的钢管式防滚车架，是越野赛车承载所有部件与保护驾乘人员的核心基体结构，主要应用于非铺装路面越野竞速、全地形穿越类巴哈赛车的整车搭建场景，同时也可适配小型全地形越野车、单人越野卡丁车的底盘承载需求。作为整车的核心承载骨架，该结构需要同时承担动力总成、悬挂系统、转向机构、座椅与燃油系统的安装固定功能，在车辆发生翻滚、侧向撞击、落地冲击时，通过钢管的形变吸能与结构刚性支撑，为驾乘人员预留足够的生存空间，避免舱体变形侵入造成人员伤害。设计过程中优先遵循环形受力闭环的结构思路，主防滚环采用大管径弯管成型，构成驾乘舱后方的核心支撑边界，前部防滚环与主防滚环通过斜向支撑钢管连接，形成前部碰撞的传力路径，侧边防撞梁采用纵向通长钢管搭配交叉斜撑的布局，既可以抵御侧向撞击的侵入量，也能提升整车扭转刚度，避免越野工况下车架反复形变出现焊缝疲劳开裂。底盘部分采用双层钢管桁架结构，上层为座椅安装平面，预留了标准赛车座椅的安装孔位边界，下层为动力总成与悬挂摆臂的安装基座，前后悬挂安装点均采用加厚钢管局部加强，匹配长行程越野悬挂的安装需求，能够承受飞坡落地时数倍于车重的冲击载荷。车架前部设计有锥形的吸能区结构，通过多段斜向钢管的递进溃缩，吸收正面碰撞的冲击能量，避免冲击力直接传递到驾乘舱区域；后部预留了发动机、变速箱与传动系统的安装空间，钢管布局避开了传动半轴的运动边界，同时预留了散热系统与燃油箱的安装位置。整体结构的安装边界充分考虑了整车的离地间隙需求，底部钢管的最低点满足越野工况的通过性要求，车架整体宽度适配单人驾乘的舱体空间，顶部防滚钢管的高度满足头盔佩戴后的头部安全间隙，所有钢管连接节点均采用相贯线切割后满焊连接，保证连接强度的同时减少应力集中，整体桁架结构在保证刚性与防护能力的前提下，尽可能优化钢管排布来降低整备质量，适配巴哈赛车轻量化的性能需求。
