镂空编织结构卡兰德拉吉机械构件

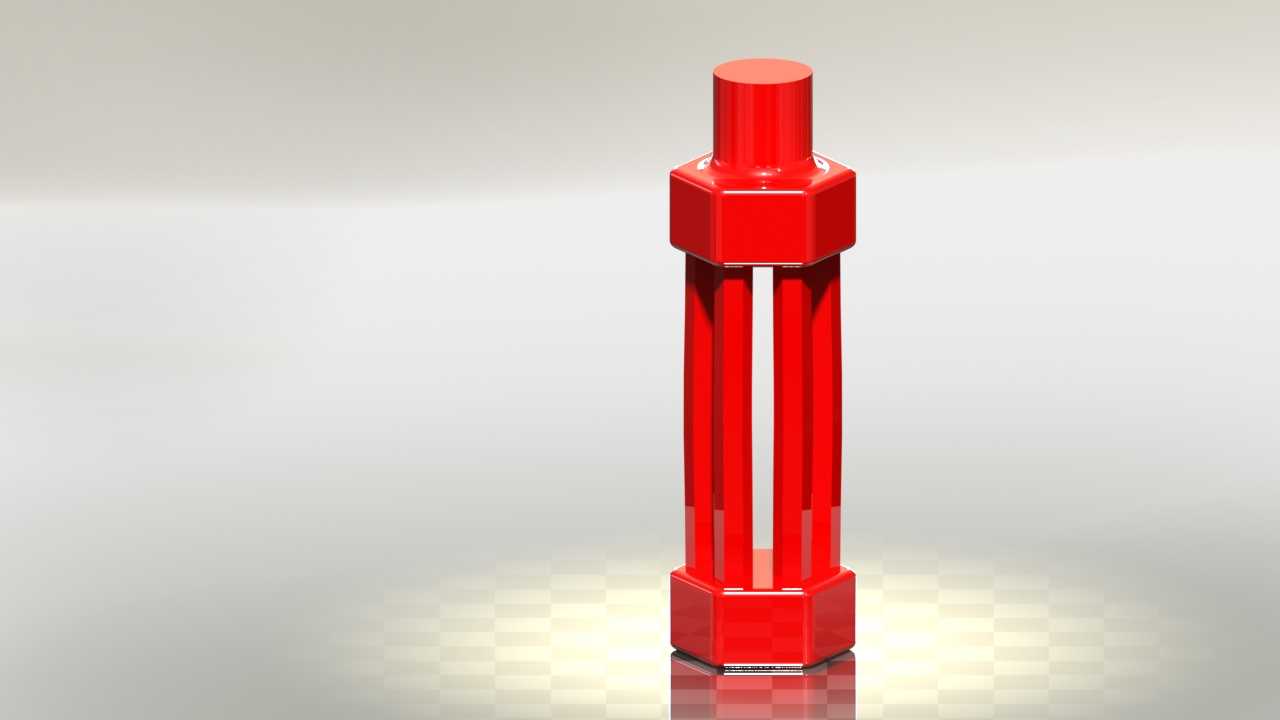

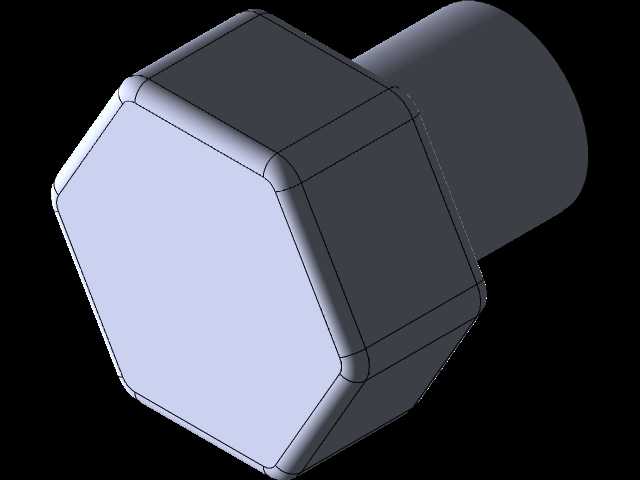

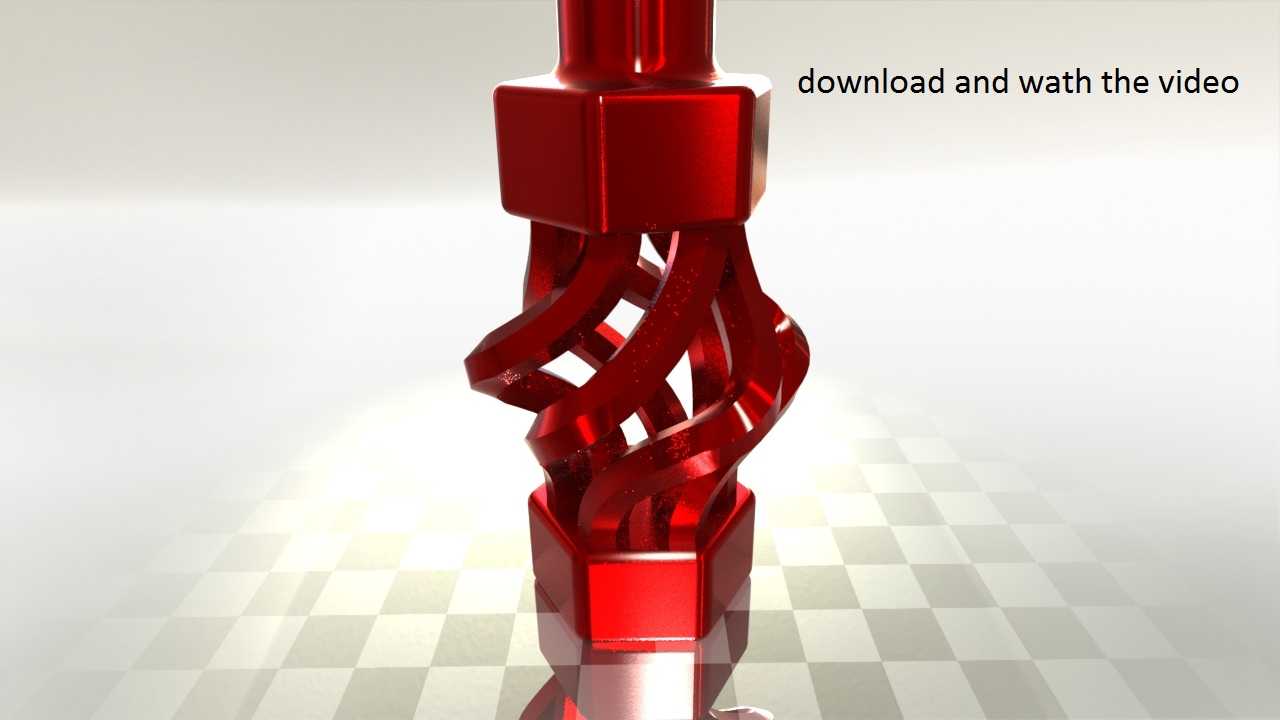

这类带镂空编织结构的构件，常应用于需要兼顾结构强度与视觉展示效果的机械传动演示、工艺装置连接场景中，部分文创类机械装置、定制化设备的外露传动段也会采用这类结构，既承担两端刚性连接的传力作用，又能通过特殊的镂空形态在设备运转时呈现动态视觉效果，适配展会演示设备、教学实训装置这类需要兼顾功能与展示属性的使用场景。从结构设计逻辑来看，构件两端采用标准外六角对接端头，和常规紧固件的对接边界保持一致，端头的对边尺寸、端面平面度都参照通用连接标准设计，不需要额外定制对接工装，就能和常规的六角套筒、锁紧夹具配合完成安装固定，安装时的预留操作空间和同规格标准六角接头完全一致，不会给现场装配带来额外的适配成本。中间的镂空编织段采用多股螺旋扭绕的一体化结构，每一股扭臂的截面都做了等强度优化，在传递扭矩的过程中，应力会沿着螺旋扭臂均匀分散，不会在转角位置出现明显的应力集中点，相比同外径的实心杆件，在保证抗扭承载力满足设计要求的前提下，能有效降低构件自身重量，同时镂空的间隙也能给设备运转过程中的散热、流体通过预留空间，部分需要在连接段走冷却介质或者穿设信号线的装置，也可以利用这些镂空间隙完成布线走管，不需要额外在构件上开孔破坏结构整体性。设计过程中需要重点控制扭臂之间的间隙均匀度，避免出现局部间隙过小导致运转过程中发生剐蹭，同时要保证两端六角端头和中间编织段的同轴度，控制装配后的径向跳动量，避免高速转动时出现动平衡问题。构件的整体外形尺寸可以根据实际安装空间调整，两端的对接端头也可以根据实际连接需求替换成内螺纹、外螺纹或者法兰对接形式，核心的编织扭绕结构可以根据传力需求调整扭臂的数量、截面尺寸和螺旋升角，适配不同的载荷等级要求。这类结构在做三维建模时，需要重点处理螺旋扫掠路径的连续性，保证扭臂曲面顺滑过渡，避免出现曲面褶皱导致后续3D打印或者机加工时出现工艺缺陷，同时要提前核算扭臂的最小壁厚，保证加工过程中不会出现结构变形。
