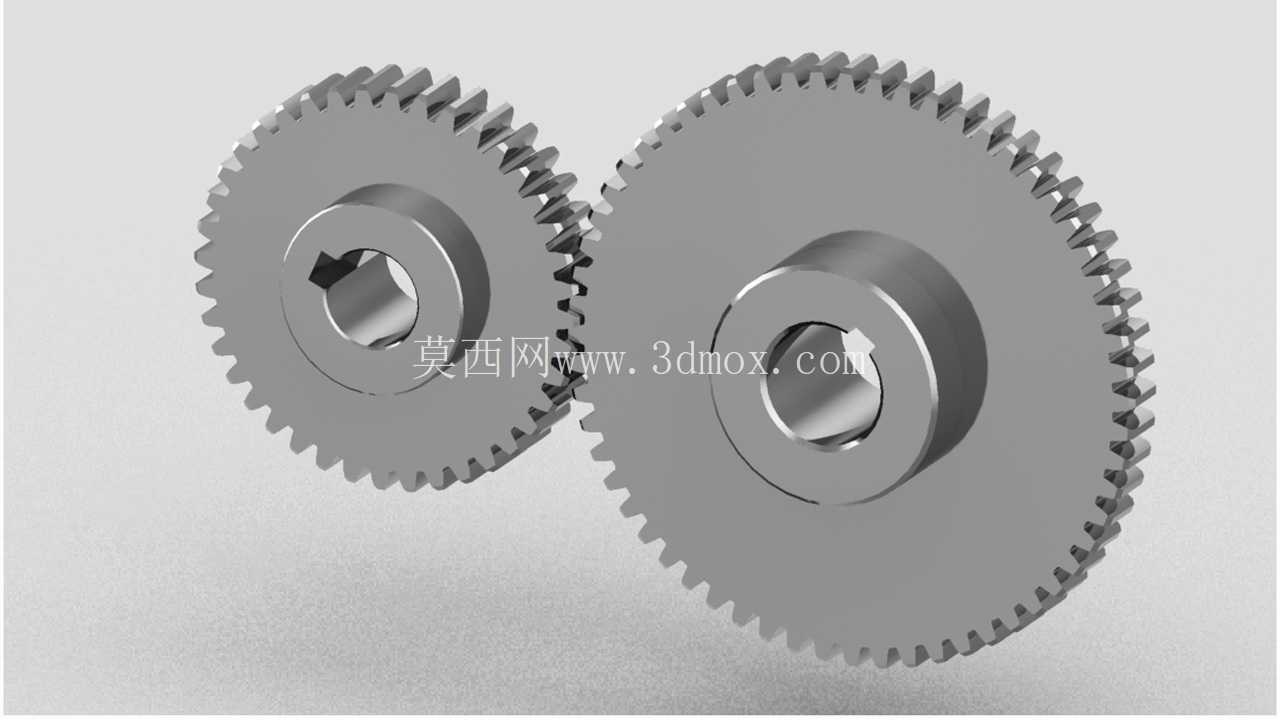

直齿斜齿组合齿轮装配传动结构

　　这套直齿与斜齿组合的啮合传动结构，在常规动力传输场景里覆盖了不少中小载荷的传动需求，直齿部分承担定速比的平行轴动力传递，斜齿段则用来优化啮合过程的平稳性，抵消部分传动过程中的轴向冲击，很多轻工输送设备、小型机床进给机构、自动化生产线的分度传动单元里，都能看到这类组合齿轮的应用影子。做这套结构的三维设计时，首先要卡准的是两轴的中心距边界，中心距的公差直接决定齿侧间隙的合理范围，间隙过大会导致传动回程误差超差，间隙过小则会在高速运转时出现齿面咬合磨损，甚至升温胀死后卡滞。

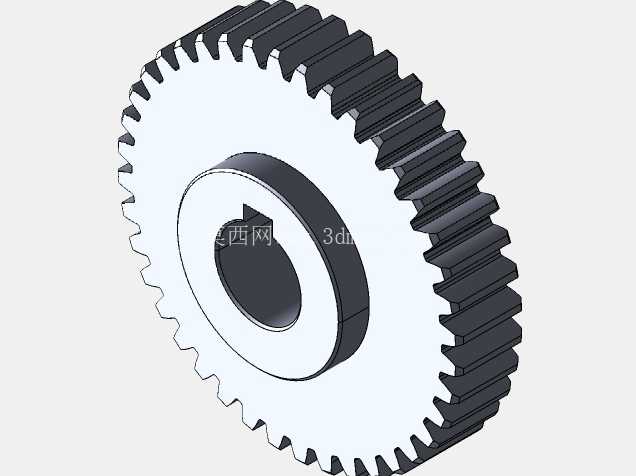

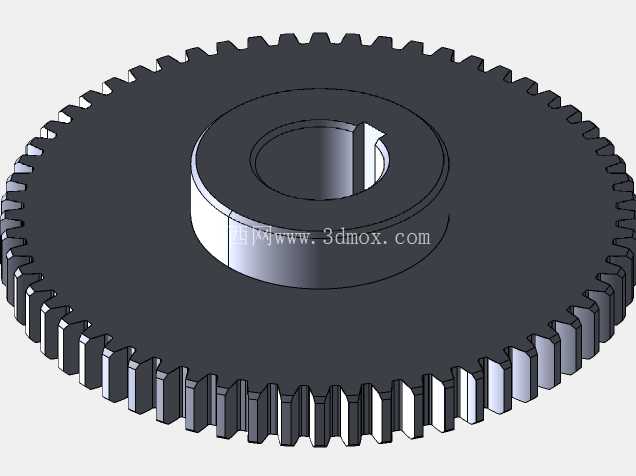

　　齿形参数的匹配是设计核心，直齿段的模数、压力角要和配对齿轮完全契合，齿顶高系数、顶隙系数都按通用机械传动的常规取值，保证啮合时的重合度满足连续传动要求，避免出现打齿风险；斜齿段的螺旋角取值不能过大，否则会带来超出轴承承载范围的轴向力，也不能过小，否则失去斜齿啮合降噪、提升承载能力的意义，螺旋角方向要和配对斜齿反向，才能保证正确啮合。轮毂部分的内孔设计采用了带键槽的D型孔结构，这种结构相比普通光孔，能更好地传递扭矩，避免轴和齿轮之间出现相对滑动，键槽的位置要和齿形的位置做相位匹配，保证装配后齿轮的周向定位精度，减少动平衡偏差。

　　轮毂的轴向长度要匹配安装轴的轴段长度，既不能过长导致装配时和相邻部件发生干涉，也不能过短导致齿轮在轴上固定不稳，运转时出现窜动。齿宽的取值要兼顾承载能力和安装空间，直齿段齿宽略小于斜齿段，避免装配误差导致的齿端应力集中。从安装边界来看，这套齿轮组的径向最大尺寸是齿顶圆直径，设计时要预留出和箱体壁面的安全间隙，避免运转时齿顶蹭到箱体内壁，同时要考虑润滑空间，无论是油脂润滑还是稀油润滑，都要保证齿面能充分接触润滑介质，减少齿面磨损。两齿轮的啮合接触斑点要控制在齿面中部，接触面积占比符合中等精度传动的要求，这就要求在建模时严格控制齿形的渐开线精度，不能出现齿形畸变，否则实际装配后会出现偏载，局部齿面过早磨损失效。

　　实际应用中，这类组合齿轮往往用在需要兼顾传动精度和平稳性的部位，直齿部分可以和输出轴上的直齿轮啮合实现精准的定比传动，斜齿部分和动力输入侧的斜齿轮啮合降低运转噪音，很多小型自动化设备的动力分配单元里，会用这类结构把单个电机的动力分成两路输出，一路传递精度要求高的分度动作，一路传递需要平稳运行的输送动作。建模过程中要注意齿根过渡圆角的处理，不能出现尖锐直角，否则会在齿根位置产生应力集中，长期交变载荷下容易出现齿根断裂的失效问题，过渡圆角的取值要和模数匹配，在不影响啮合的前提下尽可能增大圆角半径，提升齿轮的疲劳强度。另外，齿轮两端面要做倒角处理，既方便装配时的导向，也能去除加工后的毛刺，避免运转时毛刺脱落进入啮合区域造成齿面划伤。做装配校验的时候，要模拟齿轮的实际运转过程，检查全齿啮合过程中是否存在干涉，尤其是齿顶和配对齿轮齿根的间隙、斜齿段啮合时的轴向窜动空间，都要在三维环境里做动态干涉检查，把问题在设计阶段就排除掉，避免实际加工装配后出现无法正常运转的问题。这类齿轮的材质一般选用中碳钢调质处理，齿面做高频淬火提升硬度，兼顾芯部韧性和齿面耐磨性，适合中等转速、中等载荷的长期运转场景，不需要过高的加工成本就能满足多数通用机械的传动需求。
